Regulator napetosti LM317K (1.2V-37V): pinout, celotna razčlenitev podatkovnih listov in aplikacije za ključne ključe

V tem članku bomo raziskali močno orodje pri regulaciji napetosti LM317K.Ta nastavljiv regulator napetosti je zasnovan tako, da zagotavlja več kot 1,5a obremenitvenega toka, hkrati pa ponuja široko izhodno napetost od 1,2 V do 37 V.Njegova prilagodljivost je potrebna komponenta za različne aplikacije, od napajanja nizkonapetostnih mikrokontrolerskih sistemov do ravnanja z vezji z visoko močjo.Sposobnost LM317K za natančno nastavitev napetosti s samo preprostim uporovnim delilnikom omogoča učinkovitejši delovni tokovi med prototipiranjem in razvojem, kar zmanjšuje potrebo po več napajanju.

Katalog

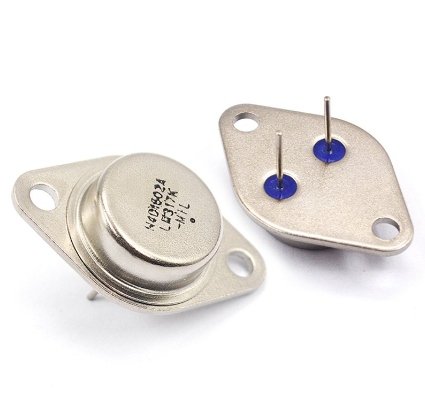

Pregled LM317K

The LM317K, vsestransko monolitno integrirano vezje, je na voljo v različnih paketih, kot so TO-220, ISOWATT220, TO-3 in D2 PAK.Ta naprava, zasnovana tako, da deluje kot pozitiven nastavljiv regulator napetosti, se ponaša z možnostjo dostave nad 1,5a obremenitvenega toka z izhodno napetostjo, ki je nastavljiva med 1,2 V in 37V.Z uporabo neposrednega uporovnega delilnika za nastavitev izhodne napetosti LM317K poenostavi postopek za vas in tako zmanjša zanašanje na številne fiksne regulatorje.

Ta naprava se odlikuje v scenarijih, kjer je natančna regulacija napetosti nujna.V napajanju za elektronske naprave je vzdrževanje dosledne napetosti temelj za zmogljivost in dolgo življenjsko dobo.Prilagodljivost LM317K omogoča, da poskrbi za širok spekter naprav in jo postavlja kot stroškovno učinkovito in učinkovito izbiro za vas.Njegova široka območje vhodne napetosti in izjemna zmogljivost ravnanja toka omogočata brezhibno integracijo v obstoječe sisteme.Na primer, v scenarijih polnjenja akumulatorja lahko zagotovite stabilen in nastavljiv izhod bistveno poveča učinkovitost polnjenja in podaljšanje življenjske dobe baterije.Enostavnost, s katero je mogoče izhodno napetost spremeniti z uporovnim delilnikom, poudarja njegovo praktično uporabnost, ki ustreza potrebam različnih aplikacij, tako preprostih kot zapletenih.

Operativna učinkovitost je blagovna znamka LM317K, ki zagotavlja zanesljive zmogljivosti v različnih pogojih obremenitve.Ta učinkovitost prispeva k podaljševanju operativne življenjske dobe elektronskih sistemov in s tem zmanjša potrebo po pogostih popravilih in vzdrževanju.Izjemen vidik njegove učinkovitosti so mehanizmi toplotne regulacije in zaščite, vgrajene v njegovo zasnovo, ki ščiti komponente pred morebitno škodo zaradi pregrevanja in povečanja splošne robustnosti in zanesljivosti sistema.

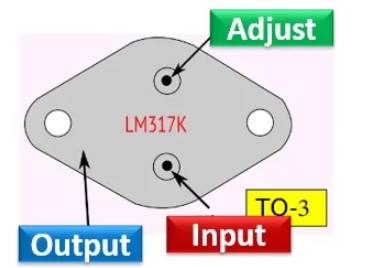

PIN konfiguracija LM317K

LM317K modeli oblikovanja

Električni simbol LM317K

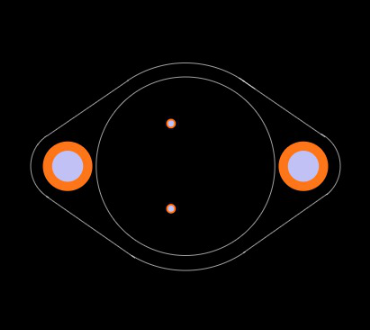

Odtis plošče LM317K

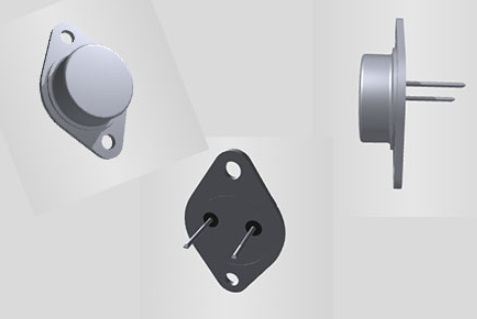

3D vizualizacija LM317K

Ključni atributi LM317K

Značilnost	Opis
Območje izhodne napetosti	1.2V do 37V
Izhodni tok	Več kot 1,5a
Uredba o liniji in obremenitvi	0,10%
Plavajoča operacija	Primerno za visokonapetostne aplikacije
Zaščitni mehanizmi	Toka omejitev, toplotno zaustavitev in varno delo Nadzor območja (SOA)

Tehnične specifikacije

Tip	Parameter
Monta	Skozi luknjo
Vrsta pritrditve	Skozi luknjo
Paket / ohišje	TO-204AA, TO-3
Število zatičev	2
Teža	6.40101G
Delovna temperatura	0 ° C ~ 125 ° C.
Embalaža	Obsega
Toleranca	5%
Koda JESD-609	E3
Status dela	Zastarelo
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Število odpovedi	3
ECCN koda	EAR99
Končni zaključek	Matte kositer (sn)
Način pakiranja	Cev
Položaj terminala	Dno
Oblika terminala	PIN/PEG
Število funkcij	1
Osnovna številka dela	LM317
Število pin	2
Število izhodov	1
Napetost - vhod (max)	40V
Izhodna napetost	37V
Izhodni tip	Nastavljivo
Največji izhodni tok	1.5a
Izhodna konfiguracija	Pozitivno
Največja izhodna napetost	37V
Število regulatorjev	1
Min vhodna napetost	4.2V
Zaščitne lastnosti	Nad tokom, nad temperaturo
Psrr	80db ~ 65db (120Hz)
Referenčna napetost	1.3V
Min izhodna napetost	1.2V
Razmerje za zavrnitev napajanja (PSRR)	80db
Višina	8,7 mm
Dolžina	39,5 mm
Širina	26,2 mm
Doseči SVHC	Brez SVHC
Utrjevanje sevanja	Ne
Status ROHS	ROHS3 skladen
Brez vodi	Brez vodi

Diagram operativnih načel LM317K

Nadomestki LM317K

Številka dela	Opis	Proizvajalec
IP117AHVSMD05POWER TERKI	Nastavljiv pozitivni standardni regulator, 1,25v min, 60V Max, CBCC3, Keramika, SMD-05, 3 PIN	TT Elektronični upori
M38510/11704SyxPower vezja	1.2 V-37V Nastavljiv pozitivni regulator, MBFM2	Teksaški inštrumenti
IP117AHVIGPOWER VERKI	1,25 V-60V nastavljiv pozitivni regulator, MSFM3, Izolirano, do 257, 3 pin	TT Electronics Power in Hybrid / Semelab Limited
OM1320STMPBFPOWER VERKI	Nastavljiv pozitivni standardni regulator, 1,2v min, 37V Max, msfm3, izolirano, hermetično zapečateno, do 257, 3 pin	Mednarodni usmernik
7703405TaPower Circuits	Regulator, 1 izhod, bipolarni	Infineon Technologies AG
OM1321STMPOWER VERKI	Nastavljiv pozitivni standardni regulator, 1,2v min, 57V Max, bipolar, msfm3, do 257, 3 pin	Omnirel Corp
LM317AHVKR1POWER CERCUITS	Nastavljiv pozitivni regulator, MBFM2, TO-3, 3 PIN	TT Electronics Power in Hybrid / Semelab Limited
IP117HVRPOWER CERCUITS	Nastavljiv pozitivni standardni regulator, 1,25v min, 60V Max, mbfm2, do-66, 2 pin	TT Elektronični upori
IP117HVSMD1POWER TERKI	1,25 V-60V Nastavljiv pozitivni regulator, CBCC3, Keramika, SMD-1, 3 PIN	TT Electronics Power in Hybrid / Semelab Limited

Največje ocene LM317K

Simbol	Parameter	Vrednost	Enota
VI -O	Vnos-izhodna diferencialna napetost	40	V
Io	Izhodni tok	Notranje omejeno	-
Top​	Delovna temperatura stičišča za:		° C.
	LM117	-55 do 150
	LM217	-25 do 150
	LM317	0 do 125
Strtot​	Odvajanje moči	Notranje omejeno	-
TSTG​	Temperatura skladišča	-65 do 150	° C.

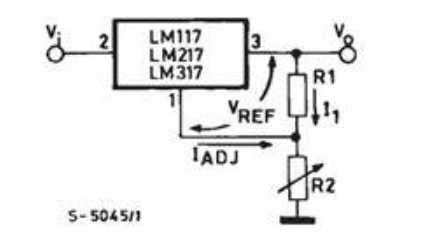

LM317K Osnovna nastavitev nastavljivega regulatorja

Napredne uporabe LM317K

Regulator napetosti LM317K ima izjemno vsestranskost zaradi njegove notranje referenčne napetosti 1,25 V, vzpostavljeno med izhodnimi in nastavitvenimi sponkami.Ta konfiguracija omogoča konstantni tok, da teče skozi zunanji delilnik upora in nastavi izhodno napetost (VO) kot VO = VREF (1 + R2/R1) + IADJ R2.Zlasti naprava minimizira izraz IADJ (100 µA max), da ohrani konsistenco ne glede na obremenitve in spremembe črte, kar pogosto povzroči, da je IADJ R2 zanemarljiv.Ta notranja zasnova zagotavlja zanesljivost LM317K v različnih scenarijih uporabe.

Vsestranskost pri regulaciji napetosti

Ključni atribut LM317K je njegova sposobnost, da vrne ves mirni tok na izhodni terminal.To zahteva minimalni tok obremenitve, da se prepreči porast napetosti, ki igra aktivno vlogo pri stabilizaciji sistemov, dovzetnih za nepredvidljiva nihanja napetosti.Kot plavajoči regulator lahko LM317K spretno upravlja z visokonapetostnimi zalogami glede na tla, pod pogojem, da diferencial vhod v izhod ostane varen.Ta sposobnost ustreza široko paleto visokonapetostnih aplikacij, večinoma v svetu robustnih in prilagodljivih rešitev za upravljanje moči.

Natančna toka uredba

S preprosto postavitvijo fiksnega upora med nastavitvene in izhodne sponke se lahko LM317K spremeni v natančni tok regulatorja.Takšne konfiguracije so neprecenljive, kadar je stabilna trenutna dobava vztrajena, na primer pri polnjenju akumulatorja in scenarijih vožnje z LED.Za izboljšano regulacijo obremenitve je priporočljivo namestiti trenutni nastavljeni upor R1 v bližino regulatorja in ozemljitev R2 blizu obremenitve.Ta nastavitev zmanjšuje potencialne padce napetosti in s tem izboljša splošno natančnost.

Povečanje zmogljivosti s kondenzatorji

Strateško dodajanje kondenzatorjev lahko zlasti poveča delovanje LM317K.Vhodni obvodni kondenzator 0,1 µF.Kondenzator od nastavitvenega terminala do ozemljitve (C_ADJ) 10 µF.Ti kondenzatorji lahko izboljšajo zavrnitev valovanja in stabilnost napetosti.Poleg tega lahko vključitev izhodnega kondenzatorja (v idealnem primeru 1 µF tantalum ali 25 µF aluminijevega elektrolitskega) poveča prehodni odziv.Zaradi tega je regulator napetosti bolj gibčen pri odzivanju na spremembe na nenadni obremenitvi, kar je podkrepljeno s praktičnimi izkušnjami, ki poudarjajo potrebo po enakomerni in natančni regulaciji napetosti.

Ukrepi za zaščito

Za zaščito regulatorja pred morebitno škodo zaradi vhodnih in izhodnih kratkih vezja je priporočljiva namestitev zaščitnih diod (kot je prikazano na sliki 5).Te diode ponujajo glavni varnostni sloj, ki krepijo dolgo življenjsko dobo in zanesljivost LM317K v različnih operativnih okoljih.Takšne zaščitne strategije so bile obsežno sprejete v laboratorijskem in industrijskem okolju, kjer lahko okvare naprav povzročijo opazne operativne prekinitve.

Informacije o proizvajalcu LM317K

Stmicroelectronics, ugledna entiteta v industriji elektronike in polprevodnikov, se je rodila leta 1987 iz združitve francoskih polprevodnikov Thomson in italijanske SGS Microelettronica.Podjetje deluje s svojega glavnega sedeža v Plan-LES-Ouates v bližini Ženeve v Švici.Kot proizvajalec polprevodniških čipov z najvišjim evropskim najvišjim prihodkom, STMICROELECTRONICS pomembno vpliva na tehnološki napredek in postavlja merila industrije.To izjemno pozicioniranje je prineslo priznanje in spoštovanje podjetja v svetovnem tehnološkem skupnosti.

Stmicroelectronics dokazuje svoj širok svetovni doseg s svojim regionalnim sedežem.Globalni in EMEA (Evropa, Bližnji vzhod in Afrika) ima sedež v Ženevi, vozlišču za strateške odločitve in operacije, ki povezujejo različne celine.Za administrativne zadeve je holding, Stmicroelectronics N.V., registrirana na Nizozemskem.V Severni Ameriki, kjer uspeva tehnološka inovacija, je sedež podjetja v Coppellu v Teksasu.Ta lokacija poudarja močno oporo podjetja na intenzivno konkurenčnem trgu.

Sedež Stmicroelectronics v Singapurju služi kot središče njegovega delovanja v azijsko-pacifiški regiji.Ta strateška lokacija, ki je nameščena na dinamičnem in hitro rastočem trgu, izkorišča regionalno strokovno znanje na področju proizvodnje in razvoja tehnologije.Poleg tega je podjetje v Tokiu ustanovilo sedež v Tokiu - mesto, ki je sinonim za tehnološke inovacije in napredovanje.V China, enem najvplivnejših svetovnih tehnoloških trgov, je Stmicroelectronics izbrala Šanghaj za svoj regionalni sedež.Ta izbira krepi prisotnost podjetja na trgu, znanem po velikem potencialu in hitrem tehnološkem napredku.

PDF podatkovnega lista

LM317K podatkovni listi:

Naložki cilindričnih baterij.pdf

Pogosto zastavljena vprašanja [FAQ]

1. Kaj je LM317K IC?

LM317K je vsestranski 3-končni regulator pozitivne napetosti.Dovaja lahko več kot 1,5a z nastavljivo izhodno napetostjo od 1,2 V do 37 V.Njegova zasnova je preprosta, saj zahtevata samo dva zunanja uporov, da nastavita izhodno napetost.Znana po natančnem nadzoru napetosti postane potrebna v aplikacijah, kjer prevladuje natančnost.V različnih praktičnih scenarijih stabilizira napajanje tako v potrošniški elektroniki kot v industrijski opremi.Lahko cenite njegovo zanesljivost, saj jo vidite kot zanesljivo sestavino v neštetih projektih.

2. Kaj razlikuje LM317K od LM317T?

Serija LM317 obsega več modelov, vključno z LM317K, LM317H, LM317T in LM317MP.Ti modeli imajo enako funkcionalnost.Primarno razlikovanje je v embalaži, pri čemer "T" pripona kaže na vrsto paketa do 220.Varianta embalaže vpliva na odvajanje toplote in sposobnost pritrditve, kar ponuja prožnost pri oblikovanju.Na primer, paket TO-220, ki je pogosto izbran za projekte, ki vključujejo večjo odvajanje toplote, ima kovinski zavihek, ki povečuje toplotno upravljanje.Ustrezno vrsto paketa lahko izberete na podlagi njihovih posebnih toplotnih zahtev, kar omogoča optimalno delovanje v različnih okoljih.
