Celoten vodnik za 10K upor: barvna koda, aplikacije in vezje

Ta vodnik govori o 10K uporu, ki je zelo pomemben v elektronskih vezjih.Pojasnili bomo, kaj je 10k upor, kako ga povedati ločeno z barvami in kaj počne v različnih elektroniki.Vodnik zajema različne vrste barvnega kodiranja, kot so 3-palčni, 4-palčni, 5-palčni in 6-palčni, kar vam olajša prepoznavanje in uporabo.Prav tako preučuje, kako 10K upori pomagajo pri napravah, od nadzora električne energije v vezjih do zagotavljanja, da naprave, kot so časovniki in senzorji, delujejo pravilno.

Katalog

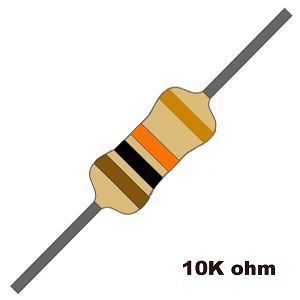

Kaj je 10k upor?

A 10K upor je majhna, a pomembna elektronska komponenta z uporom 10.000 ohmov (ω).Pomaga nadzorovati pretok električnega toka, deliti napetosti in zaščiti občutljive elemente vezja.Takšni upori se uporabljajo v analognih in digitalnih vezjih, kar zagotavlja stabilno delovanje in preprečuje neželeno električno vedenje.Ta upor je enostavno prepoznati zahvaljujoč barvnim pasom, ki določajo njegovo odpornost, ne da bi potrebovali multimeter ali druga orodja za testiranje.

V digitalni elektroniki se 10k upor pogosto uporablja kot vlečni ali spustni upor, kar pomaga mikrokontrolerjem pri vzdrževanju stabilnih logičnih stanj s preprečevanjem plavajočih (nedefiniranih) signalov.V analognih vezjih igra ključno vlogo pri pristranskih tranzistorjih, kar zagotavlja pravilno delovanje ojačevalnika.V kombinaciji s kondenzatorji tvori RC omrežja, ki se uporabljajo za ustvarjanje časovnih zamud ali filtriranih signalov za vezja oscilatorja in obdelavo signalov.Zaradi svoje vsestranskosti se 10KΩ upor pojavi v širokem razponu aplikacij, od preprostih časovnikov do zapletenih digitalnih vmesnikov.

10k uporavna koda

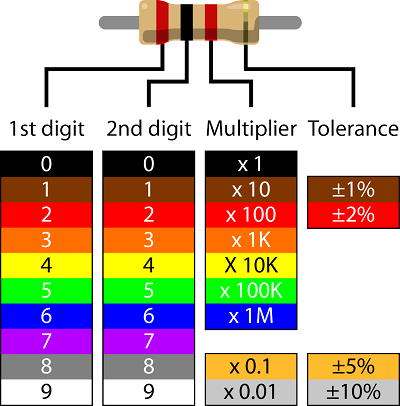

Slika 2. barvna koda 10K upora

Za hitro in natančno identifikacijo upori uporabljajo barvno označen sistem.Standardni 4-pas 10KΩ (10.000-ohm) upor sledi določeni barvni kodi, ki predstavlja njeno vrednost.Prvi barvni pas je rjava, kar ustreza prvi številki, 1.Druga skupina je črn, ki predstavlja drugo številko, 0.Skupaj tvorijo številko 10.Tretja skupina je oranžna, ki služi kot multiplikator, kar pomeni, da je treba osnovno številko (10) pomnožiti 1.000, kar ima za posledico popolno odpornost 10.000 ohmov (10kΩ).Končno je četrta skupina, ki je v tem primeru zlato, označuje toleranco upora in določa, koliko se lahko dejanski upor razlikuje od nominalne vrednosti. Zlato pomeni toleranco ± 5%, kar pomeni resnično odpor lahko sega od 9,500Ω do 10,500Ω.Ta stopnja tolerance zagotavlja, da tudi upor med manjšimi spremembami med proizvodnjo ostane v sprejemljivih mejah za večino splošnih elektronskih aplikacij.

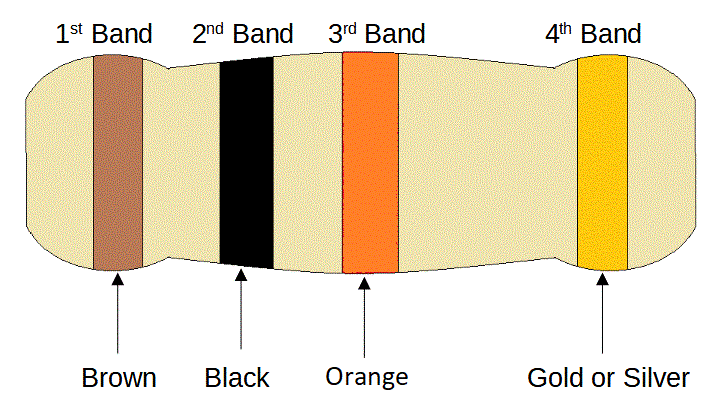

Slika 3. barvna koda 10K upora

Kako prebrati barvno kodo upora?

Sistem uporovnega koda se lahko sprva zdi zapleten, vendar se lahko po sistematičnem pristopu naučite dekodiranja vrednosti učinkovito in natančno.Če želite pravilno razlagati vrednost upora, je prvi korak najti izhodišče barvnih pasov.Na enem koncu upora bo prvi barvni pas nameščen bližje robu kot drugi pasovi, to je konec, kjer začnete brati.Zadnji pas, pogosto razmaknjen nekoliko bolj narazen, predstavlja toleranco in je običajno zlato ali srebro.Ko je orientacija vzpostavljena, je naslednji korak prepoznavanje številčnih pasov, ki določajo vrednost osnovnega upora.To sta prva dva ali tri skupine, odvisno od tega, ali ima upor skupaj štiri, pet ali šest pasov.Po določitvi osnovne vrednosti naslednji pas služi kot multiplikator, pri čemer je osnovna vrednost zmanjšala za faktor deset, sto, tisoč ali več.Ta korak je pomemben, ker lahko preprosta napačna razlaga množilca privede do drastično napačne vrednosti upora, kar vpliva na delovanje vezja.

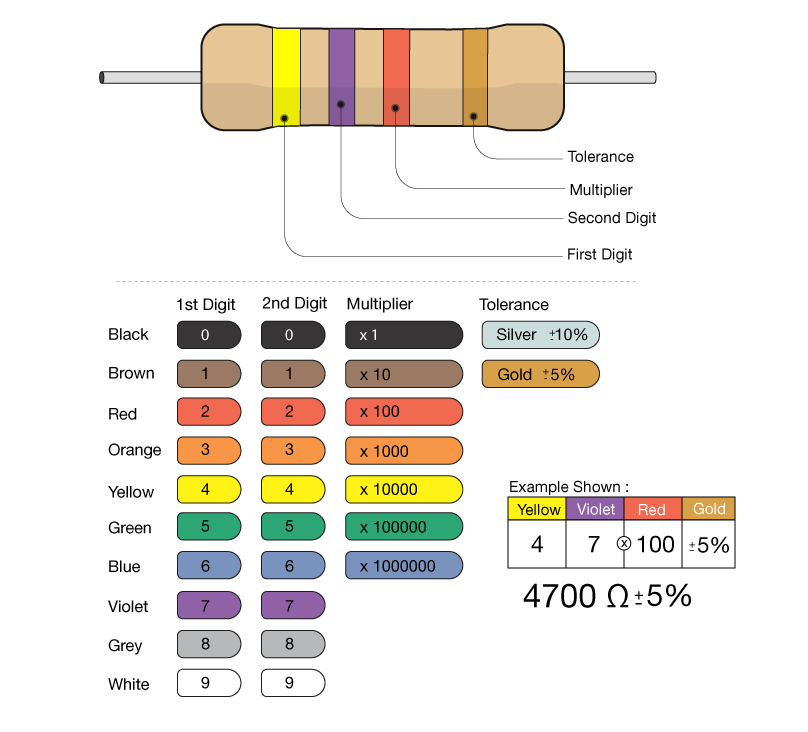

Slika 4. Interpretacija barvne kode različnih uporov

Končno po izračunu vrednosti upora iz barvne kode je vedno dobra praksa za preverjanje, še posebej v natančno občutljive aplikacije.Za merjenje lahko uporabite multimeter dejanski odpor in potrdite, da ustreza pričakovani vrednosti. Ta korak je koristen pri obravnavi starejših uporov, ki so morda zbledeli barvni pasovi, zaradi česar jih je težko brati.Za upore s šestimi pasovi, dodaten pas označuje koeficient temperature, ki Pokaže, koliko se upor spreminja s temperaturnimi spremembami.To značilnost je dobra v vezjih, ki zahtevajo toplotno stabilnost, kot je kot natančni merilni instrumenti in visokozmogljiva elektronska sistemi.

3-pasovna barvna koda 10K upora

Slika 5. 3-pasovna barvna koda 10K upora

A 3-pasovni 10K upor Poenostavi postopek označevanja z uporabo samo dveh števk, ki jima sledi multiplikator, zaradi česar je bolj preprost v primerjavi s 4-pasovnim kolegom.V primeru upora 10kΩ (10.000 ohmov) so barvni pasovi rjavi, črni in oranžni.Prva skupina, rjava, predstavlja številko 1, medtem ko drugi bend, črn, predstavlja številko 0.Skupaj ti dve števki tvorita številko 10.Tretji bend, ki deluje kot množitelj, je oranžna, ki pomeni faktor množenja 1.000.Pri pomnožitvi 10 do 1.000, ki je nastala vrednost upora je 10.000 ohmov, ali 10KΩ.Ta metoda barvnega kodiranja omogoča hitro prepoznavanje vrednosti upora.

Za razliko od 4-pasovnih uporov, ki vključujejo ločen pas, ki označuje toleranco, 3-pasovni upori ne dajejo te stopnje podrobnosti, kar pomeni njihovo toleranca je popravljeno ob ± 20% privzeto.Ta stopnja tolerance pomeni, da se lahko dejanski upor upora 10KΩ spreminja med 8KΩ in 12KΩ, odvisno od proizvodnih sprememb.Odsotnost namenskega tolerančnega pasu poenostavlja vizualno postavitev upora, hkrati pa omejuje primernost za aplikacije, ki zahtevajo natančnost upora.Standardizirani zapis za te upore sledi formatu 103m, kjer 103 predstavlja vrednost upora (10 × 1.000 = 10.000 ohmov), M pa označuje toleranco ± 20%.Čeprav se ta širok tolerančni razpon morda zdi velik, je na splošno sprejemljiv za vezja, ki ne potrebujejo natančnih vrednosti upora.Naprave, kot so osnovni delilniki napetosti, vlečni upori in upor, ki omejujejo tok v LED vezjih, pogosto uporabljajo 3-pasovne upore, kjer majhno odstopanje od predvidenega upora ne vpliva na celotno zmogljivost vezja.

Ker so 3-pasovni upori manj natančni, jih najdemo v poceni, splošnih namenskih aplikacijah in ne na natančni elektroniki.Te upore običajno najdemo v starejših elektronskih modelih, saj sodobna vezja pogosto dajejo prednost natančnejšim 4-pasovnim ali 5-pasovnim uporom za boljšo zanesljivost in natančnost.Vendar pa 3-pasovni upori ostajajo široko dostopni in se še naprej uporabljajo v različnih aplikacijah, kjer sta stroški in enostavnost prednostna natančnost.Njihov neposreden sistem barvne kode omogoča enostavno identifikacijo in hitre ročne izračune, kar zmanjšuje verjetnost napak pri sestavljanju elektronskih vezij.Ne glede na to, ali se uporablja pri prototipiranju, eksperimentiranju ali osnovnem oblikovanju vezja, 3-pasovni upori ostajajo sestavni del elektronike.

5-pasovna barvna koda 10K upora

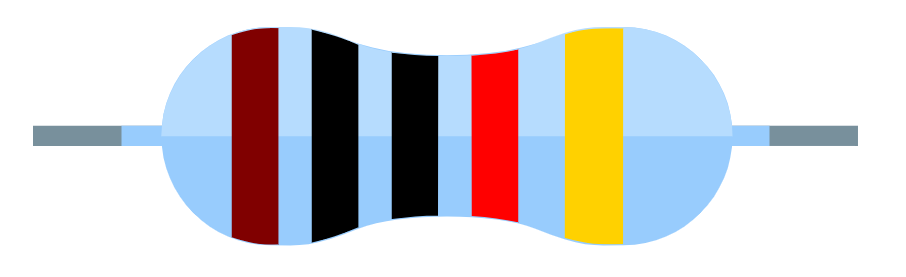

Slika 6. 5-pasovna barvna koda 10K upora

A 5-pasovni 10K upor Omogoča izboljšano natančnost v primerjavi s 4-pasovnim kolegom z vključitvijo dodatne številke v zaporedje barvne kode.Prvi barvni pas, rjava, predstavlja številko 1, nastavitev začetne številke vrednosti upora.Po tem črn Band pomeni 0, kar je druga številka in druga črn skupina sledi in prispeva drugega 0 kot tretja številka.Te tri števke skupaj tvorijo številko 100, ki služi kot osnovna vrednost pred kakršnimi koli spremembami multiplikatorja.Četrti pas v zaporedju, ki je rdeča, deluje kot multiplikator in ima vrednost × 100, učinkovito preusmeritev decimalne točke in povzroči skupno odpornost 10.000 ohmov.Zadnji bend, zlato, je odgovoren za določitev ravni tolerance, kar je v tem primeru ± 5%, kar pomeni, da se lahko dejanski upor upora v obe smeri od nominalne vrednosti spreminja za do 5%.

Prisotnost petega pasu na uporu je velik dejavnik pri zagotavljanju natančnejših vrednosti upora, saj uvaja dodatno številko.Za razliko od 4-pasovnih uporov, ki uporabljajo le dve števki in množitelj, tretja številka v 5-pasovnem uporu zmanjša napake zaokroževanja in izboljša natančnost.To je koristno za elektronske vezje, ki zahtevajo večjo natančnost, kot so tisti v obdelavi signalov, merilnih instrumentov in občutljivih senzorskih aplikacijah.5-odstotna ocena tolerance, čeprav ni najbolj natančna, še vedno zagotavlja razumno raven natančnosti za številne elektronske projekte splošne namene.Zapis za ta upor, ki je običajno napisan kot 1002J, sledi standardnemu kodiranju upora, kjer 1002 ustreza vrednosti upora (10.000Ω), črka J pa 5 -odstotno toleranco.

Ta stopnja natančnosti je odlična v aplikacijah, kjer bi lahko celo manjše razlike v odpornosti vplivale na funkcionalnost vezja.Na primer, v napetostnih delilnikih, kjer vrednosti uporov določajo izhodno napetost, natančnejši upor pomaga ohranjati pričakovane ravni napetosti.Podobno v ojačevalcih, kjer tolerance komponent vplivajo na stabilnost dobička, z uporabo 5-pasovnega upora zagotavlja bolj dosledne zmogljivosti.Medtem ko so upori s tesnejšimi tolerancami, kot so ± 1% ali ± 0,1%, na voljo za naloge z visokim natančnostm, 5-pasovni 10K upor z ± 5% toleranco doseže ravnovesje med stroškovno učinkovitostjo in natančnostjo, zaradi česar je priljubljena izbira pri številnih elektronskih modelih.

6-pasovna barvna koda 10K upora

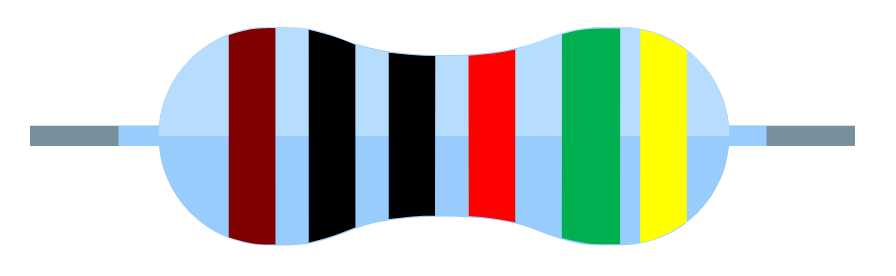

Slika 7. 6-pasovna barvna koda upora 10K

A 6-pasovski 10KΩ upor Sledi posebna shema barvnega kodiranja, ki zagotavlja podrobne informacije o njegovi odpornosti, toleranci in temperaturni stabilnosti.Prvi trije pasovi predstavljajo števke vrednosti upora, medtem ko četrti pas deluje kot množitelj za določitev celotnega upora.Peti pas označuje toleranco, kar pomeni, koliko se lahko dejanski upor razlikuje od navedene vrednosti.Končno šesti pas predstavlja temperaturni koeficient, ki je odličen dejavnik v okoljih z nihajočimi temperaturami.Temperaturni koeficient nam pove, koliko se bo vrednost upora spremenila na stopinjo Celzija, kar zagotavlja, da upor ohrani stabilnost v pogojih, kjer lahko spremembe toplote vplivajo na elektronsko delovanje.Ta dodatni pas naredi 6-pasovni upor uporaben v občutljivih vezjih, na primer v merilnih instrumentih, medicinskimi pripomočki in vesoljskimi aplikacijami.

Barvni pasovi na 6-pasovnem uporu 10KΩ so razporejeni na naslednji način: rjava, črna, črna, rdeča, zelena in rumena.Prvi pas (rjava) ustreza prvi števki, ki je 1, drugi pas (črna) predstavlja drugo številko, ki je 0. Tretji pas (črna) pomeni tudi 0, kar pomeni, da so številke vrednosti upora 100. Četrti pas (rdeča) služi kot množitelj, ki je v tem primeru 100, kar daje skupno vrednost upora 10.000 ohmov ali 10kΩ.Peti pas (zelena) označuje toleranco, ki je ± 5%, kar pomeni, da se lahko dejanski upor spreminja za 5% nad ali pod navedeno vrednostjo.Nazadnje šesti pas (rumena) predstavlja temperaturni koeficient, izmerjen v delih na milijon na stopinjo Celzija (ppm/° C), rumeno pa ustreza 25 ppm/° C.To pomeni, da se lahko za vsako stopnjo Celzija spreminja temperature, odpornost pa se lahko razlikuje za 25 delov na milijon, kar zagotavlja, da komponenta ostane razmeroma stabilna tudi v okoljih z nihajočimi temperaturami.

Pomen 6-pasovnega upora je v njegovi izboljšani natančnosti in stabilnosti, primerni za aplikacije, kjer lahko manjše spremembe odpornosti vplivajo na delovanje vezja.V primerjavi s 4-pasovnimi ali 5-pasovnimi upori, dodajanje pasu temperaturnega koeficienta zagotavlja dodatno raven zanesljivosti, zlasti v okoljih z različnimi toplotnimi pogoji.± 5% toleranca zagotavlja, da upor ohrani razumno raven natančnosti in preprečuje prekomerna odstopanja od predvidene vrednosti upora.Z vključitvijo pasu temperaturnega koeficienta 6-pasovni upori pomagajo zmanjšati vpliv toplotnih nihanj in tako zagotoviti, da električna vezja ostanejo dosledna in zanesljiva sčasoma.

Aplikacije 10K upora

10K upor je široko uporabljena komponenta v elektroniki, ki služi številnim pomembnim vlogam:

Povratne informacije o napetosti v ojačevalnikih

V operativnih ojačevalcih (OP-AMPS) ima 10K upor vlogo pri nastavitvi napetosti z zagotavljanjem povratnih informacij od izhoda do pretvorbenega vhoda.Ta povratna informacija pomaga nadzirati faktor ojačanja in zagotavlja stabilnost pri obdelavi signalov.S skrbno izbiro vrednosti upora, lahko natančno prilagodite zmogljivost ojačevalnika in dosežete želeno ravnovesje med ojačanjem in pasovno širino.V natančnih aplikacijah, kot sta ojačanje zvoka in instrumente, ta upor omogoča natančno razmnoževanje signala z zmanjšanjem izkrivljanja in povečanja linearnosti.Deluje v povezavi z drugimi komponentami, kot so kondenzatorji in dodatni upori, da oblikujejo frekvenčni odziv in filtrirajo neželen hrup, kar še izboljša skupno kakovost signala.

Časovna vezja

10K upor se pogosto uporablja v časovnih vezjih, kjer sodeluje s kondenzatorji, da določi zamude v času in obdobja nihanja.V aplikacijah, kot so monostabilni multivibratorji, generatorji impulzov in 555 časovnikov, upor nadzoruje hitrost naboja in praznjenja kondenzatorja, kar neposredno vpliva na časovne značilnosti.To se uporablja v aplikacijah, ki zahtevajo natančno ustvarjanje zamude, kot so impulzi ure, frekvenčna modulacija in vezja za debelo.Vrednost upora določa, kako hitro kondenzator zaračuna ali izpusti pri natančnem nastavitvi časovnih konstant.S prilagoditvijo vrednosti upora lahko spremenite časovno vedenje vezja, ne da bi morali spremeniti druge glavne komponente, kar ponuja prilagodljivost in enostavno spreminjanje oblikovanja.

Regulacija napetosti

V regulacijskih vezjih napetosti se običajno uporablja 10K upor, ki pomaga ohranjati stabilno izhodno napetost v linearnih regulatorjih, kar zagotavlja dosledno dovajanje moči v občutljive elektronske komponente.Pogosto se pojavlja v povratnih zankah, kjer pomaga pri nastavitvi referenčnih napetosti ali prilagajanju izhodnih napetosti v ICS regulatorja napetosti, kot je LM317.Z zagotavljanjem nadzorovane poti za trenutni pretok pomaga zmanjšati nihanja, ki bi sicer lahko vplivali na delovanje mikrokontrolerjev, senzorjev ali drugih natančnih komponent.V nekaterih modelih igra tudi vlogo pri uravnoteženju obremenitve in zmanjšanju prevelikega vleka toka, kar izboljšuje energetsko učinkovitost.Prisotnost 10K upora v regulacijskih vezjih napetosti prispeva k boljši zanesljivosti, kar zmanjša tveganje za napetostne trne ali padce, ki bi lahko privedle do napak.

Trenutno zaznavanje

10K upor se pogosto uporablja v aplikacijah za zaznavanje tokov, kjer pomaga pretvoriti tok toka v merljiv padec napetosti.To je uporabno v sistemih za upravljanje baterij, motoričnih vezij in aplikacijah za spremljanje moči, ki zahtevajo natančno merjenje toka.Z namestitvijo upora v seriji z obremenitvijo lahko napetost čeznjo izmerite in uporabite za določitev toka, ki teče skozi vezje, po zakonu OHM (V = IR).Ta metoda omogoča mikrokontrolerjem ali drugim nadzornim sistemom, da spremljajo porabo energije, zaznajo napake ali izvajajo zaščitne ukrepe.Vrednost 10K je izbrana na podlagi zahtevanih občutljivosti in razprševanja moči, kar zagotavlja natančnost, ne da bi to vplivalo na uspešnost vezja.

Zaznavanje temperature

V aplikacijah za zaznavanje temperature se 10K upor običajno uporablja skupaj s termistorji, da tvori vezje za delitev napetosti, ki mikrokontrolerjem omogoča merjenje temperaturnih sprememb.Termistor, katerega upor se spreminja s temperaturo, deluje s uporom s fiksno vrednostjo, da ustvari spremenljivo napetost, ki ustreza temperaturnim spremembam.Ta tehnika se pogosto uporablja pri digitalnih termometrih, sistemih HVAC in spremljanju industrijske temperature.10K upor zagotavlja, da spremembe napetosti ostanejo v merljivem območju za analogno-digitalne pretvornike (ADC), kar izboljšuje natančnost odčitavanja temperature.Z izbiro ustrezne vrednosti upora lahko optimizirate občutljivost in natančnost merilnega sistema.

Signalno filtriranje

10K upor je pogosto integriran v vezja za filtriranje signala, da se odstrani neželen hrup in izboljša jasnost signalov v aplikacijah zvoka, podatkovne komunikacije in senzorjev.Običajno se pojavlja v filtrih z nizkim prehodom, visokim in pasom, ki deluje skupaj z kondenzatorji, da določi frekvenco odseka filtra.Na primer v zvočnih vezjih pomaga odpraviti visokofrekvenčni hrup, ki bi lahko poslabšal kakovost zvoka.V podatkovnih komunikacijskih sistemih pomaga pri preprečevanju izkrivljanja signala in izboljšanju zanesljivosti prenosa.S skrbno izbiro vrednosti upora in kondenzatorja lahko prilagajate odziv filtra, da ustreza določenim zahtevam aplikacije in tako zagotovite optimalno celovitost signala.

Napetostni delilniki

Ena izmed najbolj aplikacij 10K upora je v tokokrogih napetosti, kjer pomaga odstopiti napetosti na ravni, primerne za mikrokontrolerje, senzorje in druge elektronske komponente.Delilnik napetosti je sestavljen iz dveh uporov, povezanih, priključena serijsko, pri čemer je 10K upor pogosto eden izmed njih, kar pomaga ustvariti želeno izhodno napetost z deljenjem vhodne napetosti sorazmerno.Ta tehnika se pogosto uporablja v napravah, ki jih upravljajo baterije, ADC vezja in aplikacijah, ki spreminjajo nivo.Z izbiro ustreznih vrednosti upora lahko dosežete natančne napetostne ravni, ne da bi potrebovali kompleksne regulacijske tokokroge.10K upor ima vlogo pri zagotavljanju predvidljive in stabilne delitve napetosti v mnogih elektroniki z majhno močjo.

Izvlečni/izvlečni upori

V digitalni elektroniki se 10k upor pogosto uporablja kot vlečni ali spustni upor, da se zagotovi stabilna logična raven in preprečuje plavajoči vhodi.Plavajoči vhodi lahko povzročijo zmotno vedenje v mikrokontrolerjih in logičnih vezjih, kar vodi do nenamernih stanj signala.S priključitvijo 10KΩ upor med vhodnim zatičem in napajalno napetostjo (vlečenje) ali ozemljitev (vlečenje) se vzdržuje določena raven napetosti, kadar ni aktivnega signala.Ta aplikacija je pogosta v vmesnikih gumbov, zatičev GPIO (Splošni vhod/izhod) in komunikacijske linije I2C.Vrednost 10KΩ je standardna izbira, saj zagotavlja ravnovesje med porabo energije in celovitostjo signala, kar zagotavlja zanesljivo delovanje brez prevelikega toka.

LED tok omejevanje

10K upor se pogosto uporablja v LED vezjih, da omeji količino toka, ki teče skozi LED, in prepreči, da bi risal preveč toka in se poškodoval.LED diode potrebujejo nadzorovani tok, da lahko učinkovito deluje, in brez upora, ki omejuje tok, se lahko pregrejejo in izgorejo.Z namestitvijo 10KΩ upor v zaporedju z LED je tok omejen na varno raven, s čimer zagotovi, da LED deluje v okviru njegovih ocenjenih specifikacij.To je pomembno v napravah na bateriji, kjer je energetska učinkovitost prednostna naloga.Uporaba pravilno izračunane vrednosti upora lahko pomaga nadzorovati svetlost LED, zaradi česar je 10K upor pomembna komponenta pri oblikovanju LED indikatorjev, prikaznih plošč in osvetlitvenih sistemov.

Pristranski tranzistorji

V tranzistorskih ojačevalnih vezjih se za pristranskost običajno uporablja 10K upor, kar zagotavlja, da tranzistor deluje v predvidenem območju delovanja.Uporni upori pomagajo nastaviti pravilno osnovno napetost v bipolarnih stičiščih (BJT) ali napetost vrat v poljskih tranzistorjih (FET), kar omogoča učinkovito delovanje pri ojačanju ali preklopnih aplikacijah.Brez ustreznega pristranskosti lahko tranzistorji v celoti ne vklopijo ali vstopijo v nasičenost, kar vodi do izkrivljanja signala ali nestabilnosti zmogljivosti.10K upor zagotavlja stabilno referenčno napetost, ki omogoča dosledno delovanje tranzistorjev v vezjih, kot so zvočni ojačevalniki, RF ojačevalniki in preklopni regulatorji.Z izbiro ustrezne vrednosti upora lahko optimizirate delovanje in hkrati ohranite učinkovitost moči in zmanjšate nepotrebno odvajanje moči.

Zaključek

10K upor je osnovni, a pomemben del elektronskih vezij, ki jim pomaga, da delujejo nemoteno in zanesljivo.Če razumete, kako opaziti eno po svoji barvni kodi in poznavanju njegove uporabe, lahko naredite boljše vezje.Ne glede na to, ali se uporablja v preprostih nastavitvah ali zapletenih napravah, je 10K upor ključen za gradnjo in določanje elektronike, ki zagotavlja stabilnost in natančnost, kjer koli se uporablja.
