DS1307 RTC modul: komponente, aplikacije in specifikacije

Ta priročnik raziskuje modul ure v realnem času (RTC) DS1307, element za natančno vzdrževanje v širokem razponu elektronskih sistemov.DS1307 se običajno uporablja v napravah, kot so računalniki in strežniki, s svojim vgrajenim krmilnikom, kremenčevim kristalnim resonatorjem in oscilatorjem zagotavlja zanesljivo upravljanje časa.V tem priročniku bomo preučili njegovo notranjo zasnovo, ključne tehnične značilnosti, tehnike povezovanja in aplikacije ter pokazali, kako ohranja natančnost tudi z minimalno porabo energije.

Katalog

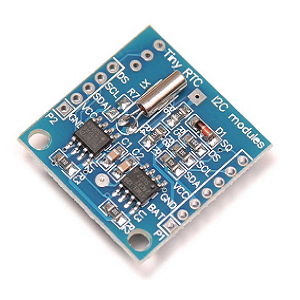

Pregled modula RTC DS1307

The DS1307 Modul RTC ponuja izjemno učinkovito možnost za vzdrževanje natančnih časovnih meritev, ki vključuje komunikacijo I2C za čim večjo funkcijo.V osrednjem delu svojih zmogljivosti ima celovito binarno kodirano decimalno (BCD) uro in koledar, skupaj s 56-bajtnim nehlapnim SRAM za učinkovito ohranjanje podatkov.Preko avtobusa I2C lahko informacije pridobite na sekundah, minutah, urah, dneh, datumih, mesecih in letih in tako posojate občutek nadzora med iskanjem podatkov.Funkcija ure/koledarja BCD je izdelana za poenostavitev zastopanja in manipulacije, s čimer zagotavlja natančnost in lahkotnost pri uporabi.Vključitev 56-bajtnega SRAM povečuje njegovo odpornost in ponuja občutek varnosti z ohranjanjem celovitosti podatkov tudi med izgubami električne energije, kar omogoča dodatno določeno shranjevanje podatkov brez skrbi.Napredni inženiring modula podpira samodejne prilagoditve datumov ob koncu meseca, vključno z izračuni prestopnega leta, kar dvigne breme ročnih popravkov v nepraktičnih nastavitvah.Razpoložljivost 12-urnih in 24-urnih oblik, poleg kazalnikov AM/PM, daje ujemanje različnih preferenc, kar odraža prilagodljivost modula.Izstopajoči vidik DS1307 je njegova zmogljivost moči, ki med izpadi glavne energije olajša nemoten premik na rezervno moč.To zagotavlja neprekinjeni postopek za vzdrževanje, ki se izkaže za ugodno pri aplikacijah, kjer je kontinuiteta prednostna in je pričakovana zanesljivost podatkov o konstantnem času, na primer znotraj vgrajenih sistemov.

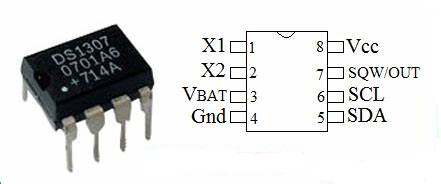

Konfiguracija pin DS1307 IC

Zatiča št.	Ime pin	Opis
Zatiči 1 in 2	X1, x2	Kristalni oscilator mora biti zavezan na ta dva zatiča.
Zatič 3	V-bat	Povezan s pozitivnim terminalom baterije;služi kot a varnostna kopija vhodna oskrba za normalno 3V litijevo celico, da se natančno ohrani Časovno vzdrževanje, ko se izgubi glavna moč.
Zatič 4	Gnd	Ozemljitveni zatič (negativni vhod moči) RTC IC.
Zatič 5	Vcc	Pozitiven vhodni zatič z razponom od 3,3 V do 5,5 V.
Zatič 6	SCL & SDA	SCL: Vnos ure za komunikacijo I2C, sinhronizacija Podatkovno gibanje.SDA: Podatkovni I/O PIN za serijski vmesnik I2C.
Zatič 7	SQW/OUT	Uporablja se za pridobivanje frekvenc kvadratnih valov (1Hz, 4kHz, 8kHz, ali 32kHz) programsko.

Značilnosti in specifikacije DS1307 RTC

Funkcija/specifikacija	Opis
Delovna napetost	5V
Vrsta paketa	Na voljo v 8-pinskem paketu SOIC/DIP.
Vmesnik	Dvožični vmesnik I2C.
Izhodni zatič	1Hz izhodni zatič.
Poraba energije	Porabi <500na v načinu varnostne kopije baterije z Oscilator deluje.
Nehlapni spomin	56 bajtov za shranjevanje podatkov.
Vnaprej programiran čas	Je vnaprej programiran s sedanjim časom.
Funkcije za vzdrževanje časa	Upravlja vse funkcije za vzdrževanje.
Veljavnost kompenzacije	Velja do leta 2100.
Varnostno kopiranje baterije	Modul je podprta z baterijo.
Združljivost mikrokontrolerja	Omogoča preproste vmesnike serijskih vrat za večino mikrokontrolerji.
Zaznavanje napajanja	Funkcije samodejnega zaznavanja in stikala za napajanje vezje.

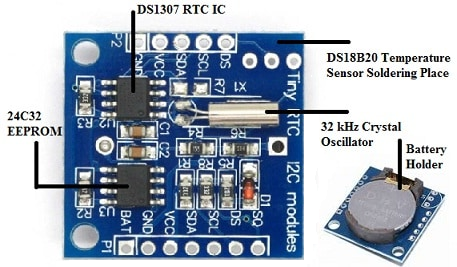

Komponente modula DS1307 RTC

DS1307 RTC integrirano vezje

Osrednji za modul je DS1307 RTC IC, ki je zadolžen za ohranjanje natančnega časa v številnih aplikacijah.Vključi se prek protokola I2C, kar olajša enostavno izmenjavo podatkov z minimalnim kablom in zrcali pogosto želeno preprostost v praktičnih aplikacijah.IC ponuja delovanje v 24-urni ali 12-urni obliki z indikacijo AM/PM, ki ustreza raznolikim potrebam časa za vzdrževanje.

32KHz kristalni oscilator

32KHz kristalni oscilator, zagotavlja stalno frekvenco, potrebno za časovno natančnost.Medtem ko temperaturne spremembe lahko povzročijo rahle premike, jih upravljamo z metodami kompenzacije temperature, pri čemer uporabimo empirične vpoglede za natančnost.

24C32 komponenta EEPROM

Modul z čipom 24C32 EEPROM omogoča trajno shranjevanje nastavitev konfiguracije.Če uporabimo skupni avtobus I2C z RTC, povečuje učinkovitost komunikacije.Vgrajevanje podatkov v strojno opremo poveča samozavest naprave in operativno zanesljivost.

Inkapsulacija baterije in 3V litijeva celica

Da bi zagotovili nenehno vzdrževanje časa med prekinitvami moči, modul vključuje držalo za baterije za litijeve celice CR2032.Ta kontinuiteta najde vzporednice v varnostnih sistemih, ki varujejo celovitost podatkov in ohranjajo operativni pretok, zlasti na področjih, ki zahtevajo vztrajno funkcionalnost.

Vmesnik temperaturnega senzorja za DS18B20

Modul lahko sprejme temperaturni senzor DS18B20 prek izbirnega vhoda.Spremljanje temperature postane uporabno v scenarijih, kjer lahko okoljski pogoji vplivajo na časovno natančnost.V industrijskih nastavitvah takšni podatki poganjajo trenutne izboljšave, kar zagotavlja učinkovitost in natančnost v procesih.

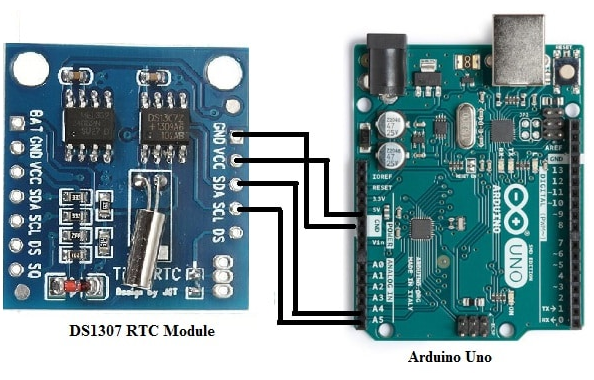

Povezovanje DS1307 z Arduino Uno

Če želite povezati modul ure v realnem času (RTC) DS1307 z Arduino Uno, sledite tem preprostim korakom: povežite SCL PIN na A5, SDA na A4, VCC na 5V in GND.Ta nastavitev zagotavlja zanesljivo komunikacijo med modulom in Arduino.Pred programiranjem namestite knjižnico DS1307 Michaela Margolisa prek Arduino IDE.Ta knjižnica ponuja potrebne funkcije za enostavno upravljanje strojne opreme.Modul DS1307 je neprecenljiv za projekte, ki zahtevajo natančno vzdrževanje časa, kot so beleženje podatkov, načrtovanje ali obdelava podatkov.Trenutni čas in datum vzdržuje dosledno, tudi med izpadi električne energije, zahvaljujoč vgrajeni varnostni kopiji baterije.Če želite zagotoviti gladko nastavitev, uporabite ploščo za varne in nastavljive povezave, pri čemer se izogibajte kratkim stikom.Žice za označevanje lahko zmanjšajo tudi zmedo, zlasti pri bolj zapletenih projektih.

Ko je strojna oprema pripravljena, je naslednji korak inicializacija programske opreme.Začnite z vzpostavitvijo robustne serijske povezave, preverjanjem operativnega stanja RTC in po potrebi nastavite začetni čas.Od tam neprekinjeno spremljajte čas in ga prikažite na serijskem monitorju v berljivi obliki HH: MM: SS, da preverite pravilno komunikacijo med Arduino in modulom.Odpravljanje napak in natančno nastavitev v tej fazi lahko močno racionalizira razvojni proces.Če se pojavijo težave, kot so napačni prikazi časa ali komunikacijske napake, poskrbite, da bo vaša knjižnica posodobljena in natančno preverite vse povezave.Sistematično odpravljanje težav s testiranjem posameznih komponent lahko pogosto razkrije vzrok.Svetovanje na spletnih forumih ali viri skupnosti lahko nudi hitre rešitve skupnih izzivov.

Uporaba modula RTC DS1307

Digitalne ure in naprave s časom

DS1307 se pogosto uporablja v digitalnih urah in napravah, ki zahtevajo natančno časovno vzdrževanje.Kamere se na primer zanašajo na to, da dodajo natančne časovne žige v slike in videoposnetke, pri čemer pomagajo dokumentom v kronološkem zaporedju.Časovno žigosanje je odlično tudi v napravah za snemanje podatkov, kot so okoljski senzorji, kjer so za analizo trendov in zgodovinsko sledenje potrebni natančni zapisi.DS1307 v sistemih za udeležbo zagotavlja zanesljivo sledenje časom prijave/odjave zaposlenih za vzdrževanje natančnih časovnih dnevnikov na delovnih mestih in institucijah.

DIY projekti in integracija mikrokontrolerja

DS1307 RTC je najljubši, saj njegov komunikacijski vmesnik I2C olajša združevanje s priljubljenimi mikrokontrolerji, kot sta Arduino in Raspberry Pi.Naredi projekte, kot so sistemi za avtomatizacijo doma, budilke in nosljiva tehnologija, ta modul pogosto vključujejo za svojo zanesljivost in preprostost.

Robotika in natančnost

Pri robotiki je časovna natančnost dobra za naloge, kot so sinhronizacija, koordinacija senzorjev in navigacija.DS1307 zagotavlja natančne urniške signale, ki robotom omogočajo izvajanje dejanj v določenih intervalih in ohranjajo natančen nadzor nad njihovimi operacijami.Običajno se uporablja v avtonomnih robotih, dronih in industrijskih robotiki za načrtovanje nalog, kot so zbiranje podatkov senzorjev, nadzor motorja in izogibanje oviram z brezhibnim časom.

Strežniki in distribuirani sistemi

Modul RTC DS1307 je zanesljiva rešitev za strežnike in porazdeljene računalniške sisteme, kjer je potreben sinhroniziran čas.Pomaga pri natančnem beleženju podatkov in zagotavlja, da so časovni žigi dosledni v več napravah.V porazdeljenih sistemih pomaga usklajevati ukrepe med strežniki z ohranjanjem skupnega občutka za čas.Varnostni sistemi imajo koristi tudi od svojega natančnega vzdrževanja.

Merilni merilniki

Komunalna podjetja pogosto integrirajo DS1307 v merilnike električne energije, da se zagotovi natančno obračunavanje in časovnozvezditev podatkov o porabi energije.Z zapisovanjem natančnega časa, ko pride do porabe električne energije, ti merilniki električne energije zagotavljajo pregleden in zanesljiv zapis porabe energije.To je odlično na področjih, kjer je obračunavanje odvisnih od dneva, kot sta najvišji in vrhunski hitrosti električne energije.

Igralne naprave

Sodobne igralne konzole in ročne naprave uporabljajo DS1307 za funkcionalnost notranje ure.Modul omogoča časovne funkcije, kot so časovni izzivi, dogodki ali nagrade, ki so odvisne od ure.Na primer, igre s cikli iz dnevne noči ali sprožilci dogodkov se za natančno spremljanje in upravljanje v igri zanašajo na DS1307.

GPS enote in navigacijski sistemi

DS1307 se uporablja v GPS enotah in navigacijskih napravah za izboljšanje njihove funkcionalnosti.V sistemih GPS je potrebno časovno vzdrževanje za izračun natančnih lokacij in usklajevanje signalov iz več satelitov.DS1307 zagotavlja, da te naprave ohranjajo natančen čas, kar neposredno vpliva na kakovost in zanesljivost navigacijskih podatkov.

Medicinske pripomočke

Medicinski pripomočki so pogosto odvisni od natančnega časa za diagnostiko, spremljanje in beleženje podatkov bolnikov.Naprave, kot so inzulinske črpalke, monitorji srčnega utripa in prenosni stroji EKG, vključujejo DS1307 za natančno spremljanje časa za urnike zdravil, neprekinjeno spremljanje ali časovno trajanje, ki so zabeležili zdravstvene podatke.Njegova zanesljivost zagotavlja, da te naprave delujejo dosledno, kar izboljšuje rezultate pacienta.

Pametne domače naprave

V ekosistemu Smart Home modul DS1307 najde svoje mesto v napravah, kot so termostati, svetlobne sisteme in varnostni sistemi za dom.Te naprave omogoča, da delujejo na vnaprej programiranih urnikih, na primer vklop luči v določenih trenutkih, prilagajanje termostata čez dan ali samodejno omogočajo/onemogočijo/onemogočijo alarmne sisteme.Natančen čas izboljšuje učinkovitost in uporabnost teh sistemov.

Sistemi za spremljanje okolja

Okoljski senzorji, ki spremljajo pogoje, kot so temperatura, vlaga in kakovost zraka, uporabljajo DS1307 za natančne odčitke s časom.Ti podatki koristijo za raziskave, podnebne študije in industrijske aplikacije, kjer je treba sčasoma slediti trendom.Na primer, v kmetijskih aplikacijah lahko pomaga spremljati vlago v tleh ali vremenske vzorce, kar kmetom omogoča sprejemanje premišljenih odločitev na podlagi časa in zgodovinskih podatkov.

Industrijska avtomatizacija

V tovarnah in industrijskih obratih se DS1307 uporablja v avtomatiziranih sistemih za načrtovanje in usklajevanje nalog.Stroji, ki zahtevajo sinhronizacijo, kot so transportni trakovi ali roboti montažne linije, so za zanesljiv čas odvisni od DS1307.Njegova uporaba v industrijskih okoljih izboljša učinkovitost proizvodnje in zagotavlja, da se operacije izvajajo natančno.

PDF podatkovnega lista

DS1307 podatkovne liste:

DS1307.pdf

Maxim integrirani doseg.pdf

Maxim integrirani rohs cert.pdf

Izbira varnostnega vira za ure v realnem času.pdf

Kristalni premisleki z maxim v realnem času.pdf

Povezovanje DS1307 z 8051 združljiv z MIC.PDF
