EP1C4F324C7N FPGA: podatkovni list, funkcije, programiranje in specifikacije

Ta vodnik govori o EP1C4F324C7N, vrsti čipa FPGA, ki ga je izdelal Intel.Odličen je za projekte, ki potrebujejo močno uspešnost, hkrati pa morajo ostati v okviru proračuna.V tem članku se boste naučili, kaj lahko naredi ta čip, kako deluje, kje se uporablja in kako ga programirati.Ne glede na to, ali delate na elektroniki za avtomobile, tovarne ali celo domače naprave, vam bo ta vodnik pomagal razumeti, zakaj je EP1C4F324C7N pametna in prilagodljiva izbira.

Katalog

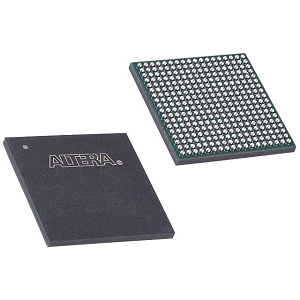

Pregled EP1C4F324C7N

The EP1C4F324C7N je del Intelove serije Cyclone® FPGA, posebej zasnovan za stroškovno učinkovite aplikacije, ki zahtevajo dobro ravnovesje zmogljivosti in nizke stroške.Ta FPGA ima 4000 logičnih elementov in 400 logičnih blokov (laboratorij), kar zagotavlja močne zmogljivosti za zmerne zasnove zapletenosti.Vključuje 76,5 kiloboja skupnega RAM -a in podpira do 249 V/I zatičev, zaradi česar je zelo vsestranski za različne zahteve za povezovanje.Deluje pri frekvencah do 320 MHz in z območjem napajalne napetosti od 1,425V do 1,575V, EP1C4F324C7N je opremljen za obravnavo zahtevnih aplikacij.Podpira široko paleto V/I standardov, kot so LVTTL, LVCMOS, SSTL-2 in SSTL-3, in je združljiv z zunanjimi tipi pomnilnika, kot je DDR SDRAM, ki izboljšuje njegovo uporabnost pri digitalnem obdelavi signalov, vgrajenega računalništva in sistemov avtomatizacije.

Če želite, da vaše operacije nemoteno izvajajo z zanesljivimi tehnologijami, lahko z nami veliko naročilo tega FPGA pri nas zagotovite razpoložljivost in doslednost, ki jo potrebujete za svoje projekte.

EP1C4F324C7N CAD modeli

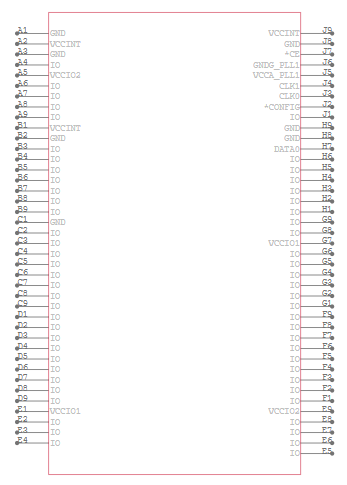

EP1C4F324C7N simbol

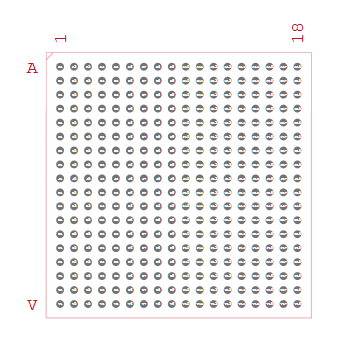

Odtis ep1c4f324c7n

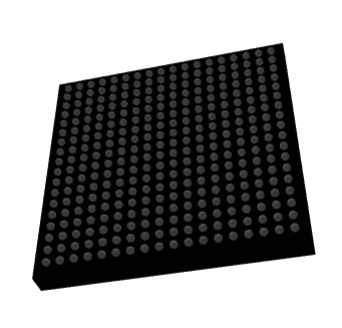

EP1C4F324C7N 3D model

Funkcije EP1C4F324C7N

• Logični elementi: FPGA vsebuje 4.000 logičnih elementov, ki omogočajo učinkovito izvajanje zapletenih logičnih vezij in digitalnih funkcij.

• Bloki logične matrike (laboratoriji): Vključuje 400 laboratorijev, ki so temeljni gradniki za arhitekturo FPGA, kar omogoča oblikovanje vsestranskih digitalnih logičnih konfiguracij.

• Skupni ovnovski koščki: FPGA je opremljena s 76,5 kilobom vgrajenega RAM-a, ki zagotavlja pomnilniške vire na čipu za visoko hitro obdelavo in shranjevanje podatkov.

• Število V/I zatičev: EP1C4F324C7N s 249 uporabniki, ki jih je mogoče konfigurirati, podpira široko paleto možnosti vmešavanja, prilagodljive različnim signalnim standardom in elektronskim komponentam.

• Delovna frekvenca: Deluje lahko na frekvencah do 320 MHz, kar mu omogoča učinkovito ravnanje z računskimi nalogami in obdelavo visokih hitrosti.

• Napajalna napetost: Naprava deluje v območju napajalne napetosti od 1.425V do 1,575V, s čimer zagotavlja prilagodljivo in zanesljivo upravljanje moči v različnih aplikacijah.

• Fazno zaklenjene zanke (PLL): Ima fazno zaklenjene zanke za natančno upravljanje ur za časovno občutljive aplikacije.

• Podpora za več standardov V/I: FPGA podpira različne V/I standarde, kot so LVTTL, LVCMOS, SSTL-2 in SSTL-3, kar izboljšuje njegovo združljivost s široko paleto elektronskih komponent in sistemov.

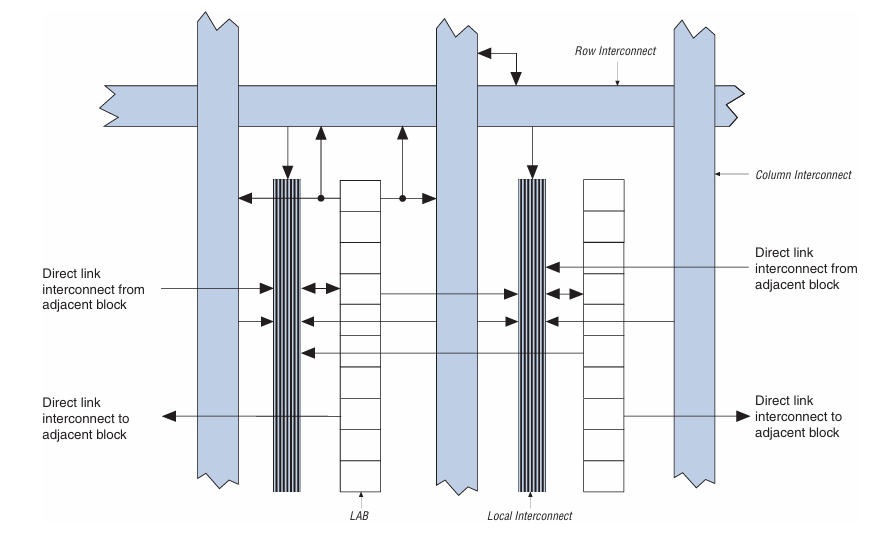

EP1C4F324C7N blok diagram

Diagram prikazuje strukturo medsebojne povezave znotraj FPGA, posebej na sklicevanju na EP1C4F324C7N Naprava iz serije Altera Cyclone.V središču te postavitve so Bloki logične matrike (Labs), ki so navpično poravnani moduli, ki vsebujejo grozde logičnih elementov, ki so odgovorni za izvajanje uporabniških logičnih funkcij.Vsak laboratorij je povezan s sosednjimi laboratoriji s pomočjo neposrednih povezav, kar omogoča hitri komunikacijo in zmanjšanje zamud širjenja signalov.Te neposredne povezave zagotavljajo učinkovit, lokaliziran prenos podatkov med sosednjimi logičnimi bloki, ne da bi porabili širše usmerjevalne vire.

Okolica laboratorijev sta dve glavni vrsti globalnih medsebojnih povezav: Medsebojno povezovanje vrstic in medsebojno povezovanje stolpcev.Te široke modre črte služijo kot usmerjevalne avtoceste, kar omogoča, da signali prečkajo večje odseke tkanine FPGA.Medsebojno povezovanje vrstic poteka vodoravno, medtem ko stolpec medsebojno povezuje navpično.Olajšajo povezavo med oddaljenimi logičnimi bloki in vmesnik z vhodnimi/izhodnimi elementi ali drugimi funkcionalnimi enotami, nameščenimi po čipu.

Lokalni medsebojni povezavi sedi med laboratoriji in služi kot preklopna tkanina, ki z laboratoriji premosti globalne medsebojne povezave.Omogoča logične bloke dostop do signalov tako neposrednih kot globalnih medsebojnih povezav.Ta hierarhija usmerjanja, ki združuje neposredne, lokalne, vrstice in stolpce, zagotavlja prilagodljiv in razširljiv pristop k porazdelitvi signalov, optimizacijo zmogljivosti in logične uporabe znotraj EP1C4F324C7N FPGA.

Specifikacije EP1C4F324C7N

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	Cyclone®
Embalaža	Pladenj
Status dela	Zastarelo
Število laboratorijev/CLB	400
Število logičnih elementov/celic	4000
Skupni ovnovski koščki	78,336
Število V/I.	249
Napetost - Dobava	1.425V ~ 1.575V
Vrsta pritrditve	Površinski nosilec
Delovna temperatura	0 ° C ~ 85 ° C (TJ)
Paket / ohišje	324-BGA
Paket dobaviteljskih naprav	324-FBGA (19x19)
Številka osnovnega izdelka	EP1C4

Aplikacije EP1C4F324C7N

Omrežna oprema

EP1C4F324C7N je zelo primeren za uporabo v omrežnih napravah, kot so stikala, usmerjevalniki in modemi.Pomaga učinkovito upravljati promet podatkov, izboljšati pretok in zmanjšati zamude za vzdrževanje visokozmogljivih omrežnih operacij.

Industrijska avtomatizacija

Na področju industrijske avtomatizacije lahko to FPGA uporabimo za nadzor strojev in robotskih sistemov.Njegova sposobnost obdelave kompleksnih algoritmov hitro omogoča nadzor in spremljanje, izboljšanje produktivnosti in varnosti v proizvodnih okoljih.

Potrošniška elektronika

EP1C4F324C7N najde aplikacije v potrošniški elektroniki, zlasti pri vožnji zaslonov z visoko ločljivostjo in upravljanju interaktivnih vmesnikov v napravah, kot so pametni televizorji in napredni sistemi za avtomatizacijo doma.Njegove močne zmogljivosti obdelave zagotavljajo nemotene in odzivne izkušnje.

Avtomobilski sistemi

Znotraj avtomobilskih aplikacij ta FPGA prispeva k funkcionalnosti naprednih sistemov za pomoč vozniku (ADAS) in infotamizacijskih sistemih v vozilih.Podpira obdelavo in odločanje za varnostne in zabavne funkcije v sodobnih vozilih.

Vesoljski in obramba

FPGA je uporabna tudi v vesoljskem in obrambnem sektorju, kjer obravnava naloge za obdelavo signala in slike za radarske in komunikacijske sisteme.Njegova velika zanesljivost in sposobnost delovanja v ekstremnih razmerah sta idealna za vojaške in vesoljske aplikacije.

EP1C4F324C7N Podobni deli

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

Koraki programiranja EP1C4F324C7N

1. Ustvarjanje oblikovanja: Začnite s pisanjem svojega dizajna s pomočjo jezika opisa strojne opreme, kot sta VHDL ali Verilog.Ta koda definira logično strukturo in funkcijo izvedbe strojne opreme.Pomembno je natančno prevesti svojo idejo o strojni opremi v HDL, da se zagotovi, da se FPGA obnaša, kot je bilo pričakovano.Preden nadaljujete z izvajanjem strojne opreme, simulirajte svojo kodo HDL s pomočjo simulacijske programske opreme.Ta korak preizkuša logiko in funkcionalnost vašega dizajna v virtualnem okolju, kar vam omogoča, da že zgodaj prepoznate in odpravite napake.

2. Kompilacija in sinteza : Uporabite programsko opremo Altera's Quartus II za sestavljanje in sintezo kode HDL.Kompilacija prevede vaš HDL v NetList, splošen opis strojne opreme FPGA, ki preslika vašo zasnovo do logičnih elementov in usmerjevalnih virov.Postopek prileganja, del delovnega toka Quartus II, vključuje namestitev in usmerjanje zasnove znotraj FPGA.Optimizira namestitev logičnih elementov in usmerjanje povezav, da izpolni zahteve glede zmogljivosti in zmanjša porabo virov.

3. Pin dodelitev: Načrtovalec PIN v Quartusu II vam omogoča, da vhodom in izhodom, določenim v vaši kodi HDL, dodelite posebne zatiče na FPGA.Pravilna dodelitev PIN je dobra za fizično povezavo in interakcijo FPGA z drugimi komponentami strojne opreme v vašem sistemu.

4. Časovna analiza: Uporabite analizator časa Timequest, da zagotovite, da bo vaš dizajn izpolnjeval časovne zahteve.To orodje preverja čas nastavitve in zadrževanja ter skupno uspešnost časa, kar pomaga preprečiti težave, kot sta korupcija podatkov in sistemska nestabilnost.

5. Programiranje generacije datotek: Ko je zasnova sestavljena, sintetizirana in preverjena za čas, uporabite orodje Assembler znotraj Quartus II za ustvarjanje programske datoteke.Ta datoteka, običajno s razširitvijo .SOF (datoteka objekta SRAM) ali .POF (programirljiva datoteka objektne datoteke), vsebuje konfiguracijske podatke za FPGA.

6. Programiranje naprav: Priključite ploščo FPGA z računalnikom z vmesnikom JTAG, kot je USB-Blaster.Ta vmesnik se uporablja za prenos programske datoteke iz računalnika na FPGA.Odprite orodje programerja Quartus II za nalaganje in prenos programske datoteke v FPGA.Ta korak konfigurira FPGA z vašo zasnovo, v bistvu "programiranje" naprave za opravljanje želenih funkcij.

7. Preverjanje: Ko je FPGA programirana, izvedite funkcionalno testiranje, da preverite, ali FPGA deluje pravilno v skladu s specifikacijami oblikovanja.To testiranje lahko vključuje izvajanje preskusnih primerov v laboratorijskem okolju, preverjanje operacij vmesnika in zagotovitev, da FPGA pravilno deluje z drugimi komponentami strojne opreme.

Prednosti EP1C4F324C7N

Prilagodljivost in rekonfigurabilnost

EP1C4F324C7N ponuja neprimerljivo prilagodljivost v primerjavi z mikrokontrolerji in ASIC, ki so pritrjeni v njihovi funkciji, ko so enkrat izdelani.Ta FPGA je mogoče reprogramirati tako, da se prilagodi novim zahtevam ali spremembam v sistemu za aplikacije, ki se sčasoma razvijajo.Ta ponovna konfiguracija omogoča posodobitev njihovih sistemov brez zamenjave strojne opreme, zmanjša tako stroške kot čas razvoja.

Zmogljivosti vzporednih obdelave

S svojo sposobnostjo hkrati izvajanja več operacij EP1C4F324C7N odlikuje v okoljih, ki zahtevajo visokozmogljivo računalništvo.Ta sposobnost vzporedne obdelave je prednost pred tradicionalnimi mikrokontrolerji, ki delujejo zaporedno, zaradi česar je FPGA bolj primeren za intenzivne aplikacije, kot so digitalna obdelava signalov, obdelava videov in zapleteni krmilni sistemi.

Izvajanje strojne opreme po meri

FPGA omogoča oblikovanje logike strojne opreme po meri, prilagojeno posebej uporabnikovim operativnim potrebam.To pomeni, da je EP1C4F324C7N mogoče optimizirati za učinkovitejše izvajanje posebnih nalog kot standardni procesorji ali ASIC, kar zagotavlja vrhunsko učinkovitost in učinkovitost energije za specializirane aplikacije.

Stroškovno učinkovitost za proizvodnjo z nizko do srednjo količino

Za projekte, kjer količine proizvodnje ne upravičujejo visokih stroškov razvoja ASIC, EP1C4F324C7N predstavlja stroškovno učinkovito alternativo.Ponuja prednosti prilagojene strojne opreme brez velike vnaprejšnje naložbe, potrebne za oblikovanje in proizvodnjo ASIC, zaradi česar je idealen za prototipe, majhne do srednje velike projekte ali specializirane industrijske aplikacije.

Integracija in učinkovitost prostora

Sposobnost vključevanja več funkcij in komponent v en sam čip FPGA omogoča EP1C4F324C7N zelo dragocen v vesoljskih omejenih aplikacijah.Ta integracija vodi do manjših, bolj kompaktnih modelov naprav, odličnih v prenosni elektroniki, avtomobilskih aplikacijah in drugih scenarijih, kjer je potrebna učinkovitost prostora.

EP1C4F324C7N Dimenzije embalaže

• Vrsta paketa: 324-pin kroglični matriko z drobnim balm (FBGA)

• Velikost paketa (Dolžina x širina): 19 mm x 19 mm

• Največja sedežna višina: 3,5 mm

• Terminalni nagib: 1 mm

EP1C4F324C7N proizvajalec

EP1C4F324C7N je terensko programirljivo matriko (FPGA), ki ga izdeluje Intel, po pridobitvi Altera.Kot del Intelove serije Cyclone® ta FPGA predstavlja segment Intelovega širokega portfelja integriranih tehnoloških rešitev.Intel, vodilni v industriji polprevodnikov, združuje napredne proizvodne tehnologije in obsežno podporo za zagotavljanje robustnih rešitev FPGA, vključno z EP1C4F324C7N, ki vsebuje zapletene logične zmogljivosti v kompaktnem faktorju oblike.Ta FPGA poudarja Intelovo zavezanost zagotavljanju visokozmogljivih računalniških komponent, ki skrbijo za različne tehnološke potrebe.

Zaključek

Ne glede na to, ali razvijate logiko nadzora po meri, gradite komunikacijske sisteme za visoke hitrosti ali prototipizirate specializirane digitalne funkcije, FPGA EP1C4F324C7N prinaša optimalno ravnovesje zmogljivosti, prilagodljivosti in stroškov.S široko združljivostjo V/I, integriranemu pomnilniku in učinkovito konfigurabilnost podpira razširljive in vesoljsko učinkovite zasnove v širokem razponu sodobnih aplikacij.Ta FPGA, podprta z Intelovo vodilno podporo v industriji, ostaja zanesljiva in prilagodljiva rešitev za iskanje robustne programirljive logike tako pri uvajanju z nizko in srednjo volumen.
