GC5330IZEV digitalni procesor signala: funkcije, aplikacije, alternative in specifikacije

Ta vodnik govori o GC5330IZEV, pametnem digitalnem čipu, ki pomaga brezžičnim sistemom bolje delovati.Uporablja se v stvareh, kot so celični stolpi, brezžični repetitorji in preskusna oprema.GC5330IZEV lahko obvlada številne brezžične signale in pomaga izboljšati hitrost, zmanjšati hrup in signali bolj jasne.V tem priročniku se boste naučili, kaj počne ta čip, kako deluje in kje se uporablja.

Katalog

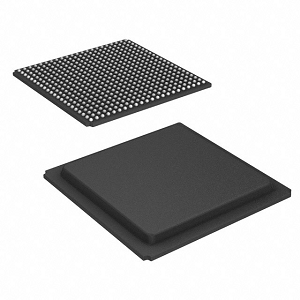

Pregled GC5330IZEV

The GC5330IZEV je prefinjen širokopasovni digitalni procesor signala (DSP), zasnovan posebej za napredne brezžične komunikacijske sisteme.Ta DSP podpira raznoliko paleto standardov, kot so CDMA, GSM, TD-SCDMA, W-CDMA in WIMAX, zaradi česar je zelo vsestranski za različne komunikacijske infrastrukture.Odlikuje ga embalaža omrežja s 484 kroglitnimi omrežji (BGA), primerna za tehnološke aplikacije na površini, kar zagotavlja brezhibno integracijo v sodobne elektronske sklope.Del širše družine GC5330, GC5330IZEV, ima skupno jedro arhitekturo s svojimi sorojenci, katerih namen je optimizirati zmogljivost in učinkovitost širokopasovnih prenosnih operacij.

Če želite za svoje sisteme zakleniti zanesljivega DSP -ja, je zdaj pravi čas, da razmislite o tem, da bi z nami postavili naročilo za GC5330IZEV.

GC5330IZEV CAD modeli

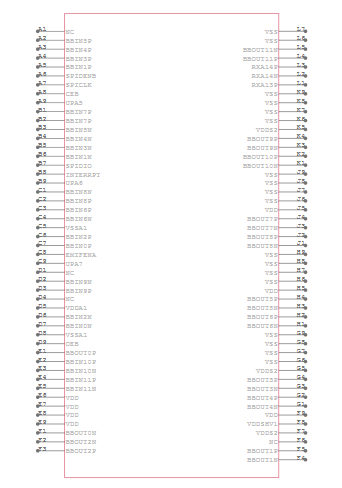

Simbol GC5330IZEV

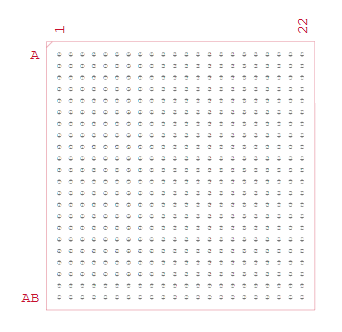

Odtis GC5330IZEV

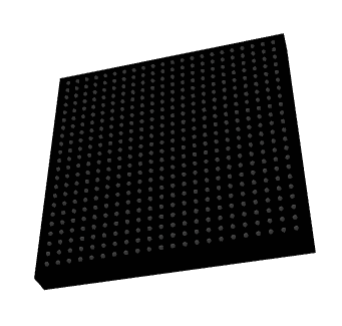

GC5330IZEV 3D model

Funkcije GC5330IZEV

• Integrirani prenos in prejemanje digitalnega, če je rešitev: DSP vključuje integrirane funkcionalnosti digitalnega upconverterja (DUC) in Digital DownConverter (DDC).Ta integracija poenostavi verigo obdelave signala tako, da združi več funkcionalnosti v eno kompaktno rešitev in s tem zmanjša kompleksnost in velikost sistema.

• Podpora za več kanalov: GC5330IZEV podpira do 4 oddajne (TX) in 8 sprejema (RX) kanalov.Ta funkcija omogoča ravnanje s kompleksnimi več-antenskimi sistemi, ki so odlični za sodobne brezžične komunikacijske tehnologije, ki zahtevajo visoko pretok podatkov in izboljšano celovitost signala.

• Funkcionalnosti oddajanja poti: Ključne funkcionalnosti v oddajni poti GC5330IZEV vključujejo zmanjšanje faktorja grebena (CFR), digitalno predistortion (DPD) in izravnavo oddajanja.Te lastnosti so potrebne za izboljšanje kakovosti in linearnosti signala, kar posledično poveča celotno učinkovitost in zmogljivost komunikacijskih sistemov.

• Sposobnosti sinhronizacije: Naprava je opremljena z dvema vhodnima sinhromazama LVDS (SYNCA in SYNCB) in eno sinhronizacijo izhoda LVDS.Te sposobnosti sinhronizacije zagotavljajo natančno poravnavo časa v več napravah znotraj sistema za ohranjanje integritete in skladnosti pri prenosu podatkov.

GC5330IZEV BLOCK SIAME

Blok diagram GC5330/GC5337 ponazarja visokozmogljivo rešitev digitalnega prenosa, ki je zasnovana za sisteme baznih postaj.Začne se z a Vmesnik za osnovni pas, sprejemajo do 24 diferencialnih parov LVDS na 1,8 V, ki v čip prenašajo podatke digitalnega osnovnega pasu.Ta vmesnik vključuje števce moči na kanalu in AGC (Samodejni nadzor dobička) Za zagotovitev optimalne ravni signala.The Blok Digital Down/UP (DDUC) je konfigurirano bodisi za prenos (TX) bodisi s prejemanjem (RX) in podpira do 12 kanalov.Signal osnovnega pasu obdela z več fazami filtriranja, kot so FIR, Farrow in CIC, da prilagodi hitrost vzorca in uporabi interpolacijo ali dekimacijo.Neobvezno Numerično nadzorovan oscilator (NCO) je vključen tudi za prevod frekvence.Ko je filtriran in kondicioniran, signal vstopi v pot TX, kjer ga še dodatno interpolira blok CFR (zmanjšanje faktorja Crest) in DPD (digitalni pred-odkrit).Te komponente optimizirajo dinamični razpon signala in ga linear za učinkovit prenos.Elementi ET (sledenje ovojnic) in BUC (Block UP) pripravijo signal za visokofrekvenčno modulacijo.IF NCO faza preusmeri signal na vmesno frekvenco, preden ga pošljete v obliko TX in DAC vmesnik, ki oddaja do 4 tokov TX do 8 DAC -ov skozi 40 LVD -linij.

Na sprejemni strani sistem zajema podatke ADC visoke hitrosti prek 60 LVD-jev.Podatki se obdelujejo z DC Offset odpoved, FE-AGC, Switch in če je NCO blokiran.Nato se pred končnim zajemanjem in merjenjem moči nadaljuje z R2C in BDC, prehaja skozi izenačenje in poljubno korekcijo neravnovesja I/Q.Ta postopek podpira fleksibilne pasovne širine in stopnje decimacije.Na dnu diagrama je prikazanih več vmesnikov za nadzor in sinhronizacijo.Sem spadajo mikroprocesorski vmesniki za ukaz in vnos podatkov, JTAG za testiranje in odpravljanje napak ter SPI za konfiguracijo.Hitrostne ure in signali sinhronizacije zagotavljajo natančen čas med vhodnimi, obdelavi in ​​izhodnimi bloki.Na splošno je arhitektura GC5330/GC5337 optimizirana za digitalni prenos z visoko učinkovitostjo s prilagodljivo konfiguracijo za različne brezžične standarde.

Specifikacije GC5330IZEV

Tip	Parameter
Proizvajalec	Teksaški inštrumenti
Embalaža	Obsega
Status dela	Zastarelo
Delovanje	Digitalni procesor signala
Vrsta rf	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	484-BGA
Paket dobaviteljskih naprav	484-BGA
Številka osnovnega izdelka	GC5330

Aplikacije GC5330IZEV

Brezžični komunikacijski sistemi

GC5330IZEV je zasnovan za ravnanje z naprednimi brezžičnimi protokoli, kot so CDMA, GSM, TD-SCDMA, W-CDMA in WIMAX.Zaradi tega je idealen DSP za uporabo v sodobnih osnovnih postajah in brezžični infrastrukturi.Njegove integrirane digitalne funkcije UpConversion in DownConversion, skupaj z več kanalijsko podporo, omogočajo učinkovito upravljanje širokopasovne obdelave signalov RF.Naprava izboljšuje delovanje brezžičnih komunikacijskih sistemov z zmanjšanjem števila potrebnih zunanjih komponent in nudi vrhunsko celovitost signala.

Brezžični repetitorji

V aplikacijah za brezžične repetiterje GC5330IZEV služi kot most med sprejemanjem in oddajnimi verigami.Omogoča digitalno filtriranje, navzdol pretvorbo dohodnih signalov in navzgor pretvorbe odhodnih signalov.To repetitorjem omogoča prenos komunikacijskih signalov na daljših razdaljah brez izkrivljanja.Zaradi vključitve funkcij, kot sta zmanjšanje faktorja grebena in digitalno napoved, je tudi zelo primerna za ohranjanje kakovosti prenosa na ojačanih poteh.

Preskusna in merilna oprema

GC5330IZEV je dragocen v preskusni in merilni opremi.Njegova širokopasovna zmogljivost obdelave in prilagodljivo ravnanje s kanali omogočata simulacijo, obdelavo in analizo signalov v različnih brezžičnih protokolih.Visoka natančnost sinhronizacije in napredne funkcije kondicioniranja signala pomagajo zagotoviti zanesljive in ponovljive meritve v laboratorijskih in terenskih testiranjih.

Radijski sprejemniki od točke do točke

GC5330IZEV je primeren za uporabo v radijskih povezavah od točke do točke in milimetra valovanja.V takšnih sistemih visok prenos in sprejem podatkov zahtevata DSP, ki lahko ravna z širokimi pasovnimi širinami in tesno sinhronizacijo.Ta naprava podpira te potrebe s svojo učinkovito digitalno obdelavo, ki omogoča zanesljivo komunikacijo v fiksnem brezžičnem dostopu, omrežjih Backhaul ali specializiranih industrijskih povezavah.

GC5330IZEV Podobni deli

• GC5318IZEN

• MAX2090ETP+T.

• GC5328izer

GC5330IZEV PREDNOSTI

Izboljšana učinkovitost ojačevalnika moči

GC5330IZEV ponuja izboljšave celotne učinkovitosti sistema z vključitvijo zmanjšanja faktorja grebena (CFR) in digitalnega predistorcije (DPD).Te tehnologije sodelujejo pri zmanjšanju razmerja med vrhom in povprečjem (PAR) RF signalov in popravljanje nelinearnosti v ojačevalnikih moči.Kot rezultat, ojačevalniki delujejo učinkoviteje, kar zmanjšuje porabo energije in ustvarjanje toplote.To vodi do prihrankov stroškov za sistemske operaterje in podaljša življenjsko dobo RF komponent.

Prilagodljiva sistemska integracija

Zahvaljujoč podpori za različne konfiguracije MIMO, kot so 2 × 2, 4 × 4 ali celo 4 × 8, in združljivost z več brezžičnimi standardi, kot so GSM, CDMA, TD-SCDMA, W-CDMA in Wimax, je GC5330IZEV neverjetno vsestranski.Lahko uporabite eno platformo v različnih vrstah komunikacijske infrastrukture, zmanjšate zapletenost razvoja, čas na trg in potrebo po upravljanju več rešitev DSP za različne omrežja.

Zmanjšano število komponent in stroški

Z vključevanjem več funkcij obdelave, kot so digitalna upconverzija, navzdol pretvorba in izenačenje v eno samo napravo, GC5330IZEV zmanjšuje potrebo po zunanjih podpornih komponentah.To ne samo poenostavlja postavitev PCB, ampak tudi zmanjšuje stroške (BOM) in sistemski odtis.Končni rezultat je bolj kompakten, stroškovno učinkovit dizajn, ki ga je lažje izdelovati in vzdrževati.

Izboljšana kakovost in zanesljivost signala

Z vgrajeno napredno obdelavo signalov, kot so CFR, DPD in izenačenje oddajanja, GC5330IZEV poveča jasnost signala in zmanjšuje uhajanje sosednjih kanalov.Posledica tega je bolj močan in odporen proti interferenčni komunikacijski kanal, ki uporabnikom zagotavlja, da prejmejo dosleden in kakovostni prenos tudi v gosto RF okoljih ali scenarijih visokih podatkov.

GC5330IZEV koraki programiranja

1. Izbira vmesnika: Začetni korak pri programiranju GC5330IZEV vključuje izbiro ustreznega komunikacijskega vmesnika.Ta naprava podpira vmesnik mikroprocesorske enote (MPU) in serijski periferni vmesnik (SPI).Izbira je odvisna od sistema arhitekture in zahtev za nadzor podatkov. Vmesnik SPI postane aktiven le, če je Emifena (zunanji pomnilniški vmesnik omogočen) PIN nastavljen na logično nizko.Pred začetkom komunikacije morate zagotoviti pravilno konfiguracijo strojne opreme.Ta odločitev določa, kako se med krmilnikom gostitelja in GC5330 izmenjujejo kontrolni ukazi, konfiguracijski podatki in podatki o stanju.

2. Konfiguracija ure: Ko je vmesnik vzpostavljen, je naslednji korak konfiguriranje signalov ure.GC5330IZEV deluje z dvema glavnima ura: Digitalna ura pred razstavo (DPDCLK) in uro osnovnega pasu (BBCLK).Te ure poganjajo notranji cevovod za obdelavo podatkov.DPDCLK podpira frekvence do 310 MHz, medtem ko BBCLK podpira do 290 MHz.Oba morata biti natančno konfigurirana tako, da ustreza pasovni širini in časovni zahtevi predvidenega brezžičnega komunikacijskega standarda.Pravilna sinhronizacija med temi urami zagotavlja, da faze obdelave signalov, kot so filtriranje, interpolacija in mešanje funkcije zanesljivo in znotraj specifikacij.

3. Sinhronizacija: Sinhronizacija je pomembna za časovno poravnano delovanje v različnih modulih znotraj GC5330IZEV.Čip zagotavlja vhodne sinhronizirane signale Synca in Syncb ter izhodni sinhronizacijski signal.Ti signali se uporabljajo za poravnavo notranjih dogodkov, kot so merjenje moči, zajem signala ali posodabljanje DPD.V sistemih z več čipi ali večkanalnimi sistemi morajo zunanji strojni ali osnovni pasovni procesor uskladiti sinhronizacijske impulze, da se zagotovi dosledna okna za obdelavo.S programiranjem registrov za nadzor sinhronizacije lahko prilagodite, kako in kdaj se pojavijo sprožilci sinhronizacije, kar zagotavlja stabilno delovanje tudi v dinamičnih sistemskih pogojih.

4. Oblikovanje podatkov : GC5330IZEV ponuja prilagodljive možnosti za oblikovanje podatkov tako za svoje prenosne kot za prejemanje poti.Za sprejem morate konfigurirati osnovni vhod za vhod za prenos in oblikovanje osnovnega pasu za sprejem.To vključuje izbiro ustreznih širine in formatov podatkov, kot so serijski, bajtni ali vzporedni načini.Pravilno oblikovanje podatkov zagotavlja združljivost z osnovnim procesorjem ali FPGA, ki ravna z digitalnimi I/Q tokovi.Možnosti programarljive kadriranja omogočajo prilagojene označevalce poravnave in zajetje podatkov za sisteme, ki uporabljajo zapletene strukture kadriranja ali uporabljajo dinamične prenose.

5. Konfiguracija DUC in DDC: Glavna funkcija GC5330IZEV je njegova digitalna UpConversion (DUC) in DownConversion (DDC).Ti bloki so konfigurirani za upravljanje interpolacije signala, dekimacije, filtriranja in prevoda frekvence.Na oddajni strani DUC poveča hitrost vzorca in signal preusmeri na želeni frekvenčni pas, pripravljen za pretvorbo RF.Na strani sprejema DDC zniža hitrost vzorca in filtrira neželene frekvenčne komponente.Pravilne nastavitve DUC in DDC so dobre za optimizacijo zvestobe signala, zmanjšanje vzdevkov in zagotavljanje učinkovite uporabe pasovne širine.Konfiguracijski parametri vključujejo hitrost interpolacije/decimacije, koeficiente filtra in nastavitve mešalnika.

6. pridobite nadzor: Samodejni nadzor dobička (AGC) v GC5330IZEV je razdeljen na dve ključni področji: sprednji del AGC (FEAGC) in zadnji AGC (BEAGC).Ti bloki pomagajo ohranjati optimalne ravni signala, ko se signali premikajo skozi procesno verigo.FEAGC obravnava predvsem dohodno raven signala in prilagodi dobiček, da se prepreči nasičenost ali striženje.BEAGC se osredotoča na predelani signal in zagotavlja, da ostane v pričakovanih dinamičnih območjih za nadaljnje digitalne operacije.Morate programirati pragove AGC, stopnje napada/razpada in pridobiti korake za obvladovanje različnih pogojev signala, kot so bledenje, motnje ali spremembe signalne moči.

7. Merjenje moči in nastavitev alarma: GC5330IZEV vključuje programirljive enote za merjenje moči, ki lahko spremljajo ravni signala.Ti števci pomagajo odkriti nepravilnosti, kot so napadi, kapljice ali zunaj pasovne emisije.Programirani alarmi je mogoče konfigurirati za sprožitev na podlagi prednastavljenih pragov, kar omogoča zaščitna ali korektivna dejanja, kot so prilagoditve dobička ali signalizacija napak.Morate konfigurirati merbene bloke tako, da nastavite velikosti okna, ravni mejnih vrednosti in nastavitve filtra.Ta funkcionalnost je pomembna v sistemih, ki zahtevajo visoko zanesljivost, kot so osnovne postaje, ki zahtevajo skladnost s predpisi in operativno varnost.

GC5330IZEV dimenzije embalaže

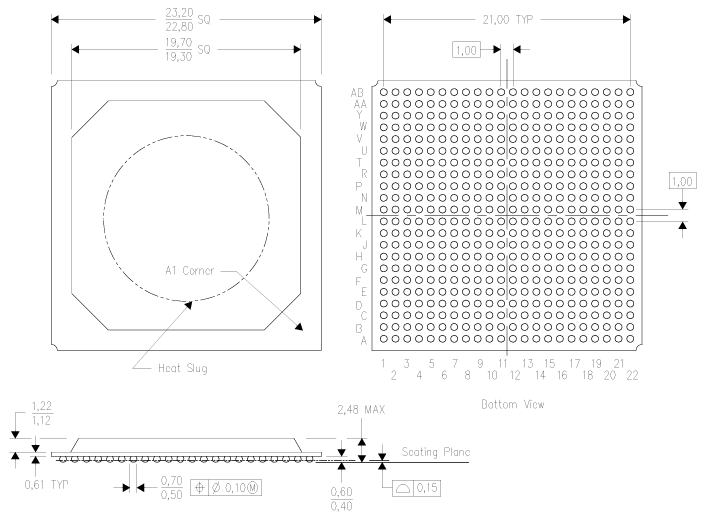

Paketne dimenzije

Parameter	Dimenzija (mm)
Velikost telesa (na splošno)	22.80 - 23.20
Velikost substrata (notranji kvadrat)	19.30 - 19.70
Žoga (tipična)	1
Število kroglic	22 × AB (omrežna matrika)
Višina paketa (telo)	1,12 - 1.22
Največja višina paketa (na splošno)	2.48
Premer kroglice	0,50 - 0,70
Višina kroglice nad sedežem	0,40 - 0,60
Toleranca s premerom kroglice	± 0,10
Izstopanje z žogo (sedežno letalo)	0,15

Oris paketa

Proizvajalec GC5330IZEV

GC5330IZEV izdeluje Teksaški inštrumenti, globalno priznani vodja pri oblikovanju in proizvodnji analognih in vgrajenih polprevodnikov.Sedež v Dallasu v Teksasu, Teksas Instruments (TI) ima dolgoletni ugled za inovacije in zanesljivost v industriji elektronike, ki služi raznolikim sektorjem, vključno z avtomobilsko, industrijsko, komunikacijsko in potrošniško elektroniko.TI je znan po robustnem portfelju visokozmogljivih integriranih vezij, GC5330IZEV pa ponazarja strokovno znanje podjetja pri zagotavljanju zapletenih digitalnih radijskih rešitev.Texas Instruments s poudarkom na kakovosti, razširljivosti in podpori za nastajajoče komunikacijske standarde zagotavlja, da komponente, kot je GC5330IZEV, izpolnjujejo zahtevne zahteve sodobnih aplikacij za obdelavo RF in baze.

Zaključek

GC5330IZEV izstopa kot visokozmogljiva rešitev DSP, ki je zasnovana za izpolnjevanje strogih zahtev brezžične infrastrukture nove generacije.Njegova fleksibilna podpora kanala, integrirani procesni procesi obdelave in močna sinhronizacija so idealni za zmanjšanje zapletenosti sistema, izboljšanje učinkovitosti ojačevalnikov moči in izboljšanje zvestobe signala.GC5330IZEV je podprta s ugledom Texas Instruments za zanesljivost in inovacije, ki je izbira, ki želi zgraditi razširljive in učinkovite RF sisteme z minimalnimi komponentami.
