EPF8820AQC208-4 FPGA: Funkcije, specifikacije, programiranje in podatkovni list

Ta vodnik govori o EPF8820AQC208-4, močnem in prilagodljivem čipu, imenovanem FPGA (Field Programirani vrat vrat).Ta čip se uporablja za izdelavo digitalnih sistemov po meri, kot so tisti, ki jih najdemo v AI, 5G omrežjih, pametnih napravah in tovarniških strojih.V tem priročniku se boste naučili, kaj lahko naredi čip, njegove glavne lastnosti, kako deluje in kako ga programirati za različne naloge.

Katalog

Pregled EPF8820AQC208-4

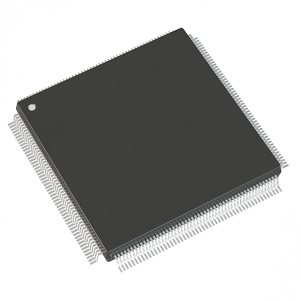

The EPF8820AQC208-4 je del Intelovega Flex 8000 serije poljskih programirljivih vrat (FPGA), ki jih je prvotno zasnovala Altera.Ta model vsebuje 84 blokov logične matrike (laboratoriji) in ponuja 152 vhodnih/izhodnih zatičev, zaprtih v 208-pin Quad Flat Package (QFP).Ta serija je znana po združevanju podrobne arhitekture in obsežne sposobnosti registra tradicionalnih FPGA s hitrostjo in predvidljivimi za zamudami medsebojne povezave programirljive logične naprave (EPLD), zaradi česar je vsestranska izbira za aplikacije, kot so digitalna obdelava signalov in manipulacija s podatkovnimi potmi.Naprave Flex 8000, vključno z EPF8820AQ208-4, odlikuje njihov multivolt V/I vmesnik, kar jim omogoča, da se prilagodijo različnim sistemskim napetosti, kar povečuje združljivost sistema in prilagodljivost.Ta funkcija je uporabna v zapletenih digitalnih okoljih, kjer so različne napetostne ravni pogoste.Družina vključuje tudi druge modele, kot so EPF81500A, EPF81188A, EPF8820A in EPF8636A, ki imajo podobne lastnosti, vendar prilagojene za različne potrebe po skaliranju.

Če želite izkoristiti napredno tehnologijo FPGA za vaše podjetje, razmislite o oddaji naročilo v velikem obsegu, ker EPF8820AQ208-4 prinaša impresivno kombinacijo zmogljivosti in prilagodljivosti.

EPF8820AQC208-4 CAD modeli

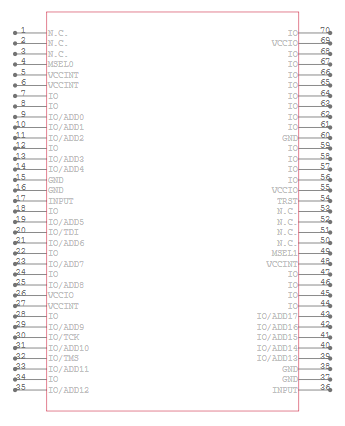

EPF8820AQC208-4 simbol

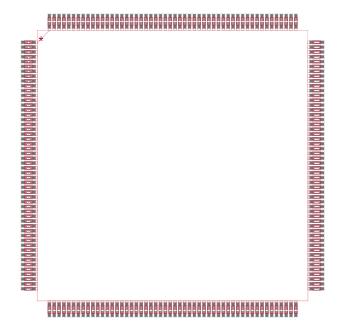

Odtis EPF8820AQCC208-4

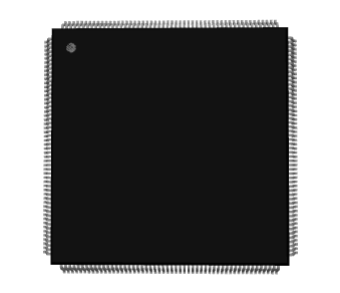

EPF8820AQC208-4 3D model

Značilnosti EPF8820AQC208-4

• Logična zmogljivost: EPF8820AQC208-4 je opremljen z 8000 logičnimi vrati in 672 logičnimi elementi, kar zagotavlja robustno platformo za izvajanje zapletenih digitalnih funkcij.Ta visoka logična zmogljivost omogoča vsestranske izvedbe oblikovanja, ki skrbi za široko paleto računskih nalog in digitalne logične zasnove.

• Vhodni/izhodni zatiči: Ta FPGA s 152 vhodnimi/izhodnimi zatiči ponuja obsežne možnosti povezljivosti, zaradi česar je zelo prilagodljiva za več zahtev za povezovanje.Ta funkcija zagotavlja, da lahko hkrati upravlja več podatkovnih tokov, idealno za aplikacije, ki zahtevajo visoko povezljivost, kot so telekomunikacijski sistemi in zapletena digitalna obdelava signalov.

• Konfiguracijski logični bloki (CLBS): Naprava vključuje 84 nastavljive logične bloke, ki so glavne arhitekturne značilnosti, ki zagotavljajo prilagodljivost za izvajanje logičnih vezij po meri.Vsak CLB je mogoče programirati za izvajanje različnih logičnih funkcij, kar poveča prilagodljivost FPGA za posebne zahteve projekta.

• Delovna napetost: Ta FPGA deluje v območju napajalne napetosti od 4,75 V do 5,25 V, ki se usklajuje z zahtevami moči standardnih digitalnih sistemov.Ta napetostni razpon zagotavlja stabilno delovanje in združljivost s tipičnimi 5V digitalnimi vezji, kar zmanjšuje potrebo po dodatnih komponentah regulacije napetosti.

• Temperaturno območje: Zasnovan tako, da učinkovito deluje v temperaturnem območju od 0 ° C do 70 ° C, je EPF8820AQC208-4 primeren za delovanje v večini nadzorovanih okolij.Ta temperaturna fleksibilnost zagotavlja zanesljive zmogljivosti v različnih nastavitvah, od industrijskih aplikacij do potrošniške elektronike, kjer lahko skrbijo temperaturna nihanja.

EPF8820AQC208-4 BLOCK SIAME

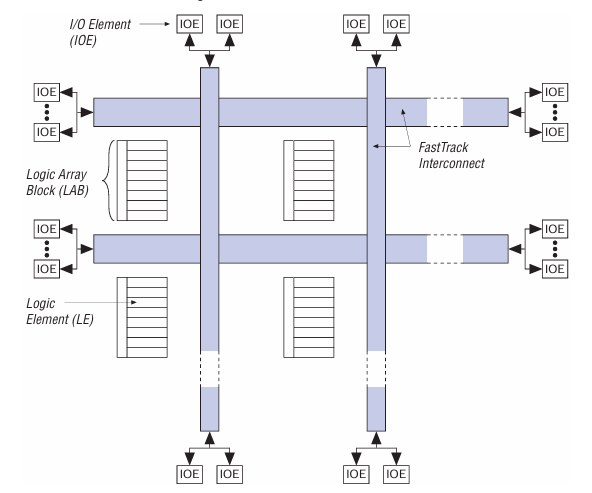

Diagram ponazarja notranjo arhitekturo FPGA Altera Flex 8000 Series, zlasti za EPF8820AQC208-4 naprava.V središču strukture so logični matrični bloki (laboratoriji), ki so grozdi logičnih elementov (LES).Ti laboratoriji so razporejeni po čipu in služijo kot glavni gradniki za izvajanje logičnih funkcij.Vsak LE v laboratoriju lahko izvaja osnovne logične operacije, laboratoriji pa sodelujejo pri izvajanju zapletenih digitalnih sistemov.Okoliški laboratoriji so I/O elementi (IOE), ki so nameščeni vzdolž obrobja naprave.Ti IOE obravnavajo interakcijo med notranjo logiko in zunanjimi signali, zaradi česar so pomembni za vključevanje FPGA z drugimi komponentami v sistem.IOE se povežejo z notranjo logiko prek Fasttrack Interconnect, namenskega usmerjevalnega omrežja, ki učinkovito povezuje IOE, laboratorije in druge notranje komponente.Ta medsebojni povezovanje omogoča, da se signali hitro premikajo po FPGA, kar zagotavlja obdelavo podatkov za hitro in zanesljive komunikacijske poti.

Specifikacije EPF8820AQC208-4

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	Flex 8000
Embalaža	Pladenj
Status dela	Zastarelo
Število laboratorijev/CLB	84
Število logičnih elementov/celic	672
Število V/I.	152
Število vrat	8000
Napetost - Dobava	4.75V ~ 5.25V
Vrsta pritrditve	Površinski nosilec
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Paket / ohišje	208-BFQFP
Paket dobaviteljskih naprav	208-PQFP (28x28)
Številka osnovnega izdelka	EPF8820

Aplikacije EPF8820AQC208-4

Umetna inteligenca (AI)

FPGA se uporablja v AI za pospeševanje algoritmov strojnega učenja in omogoča učinkovite izvedbe nevronskih omrežij.Njegova sposobnost, da hitro konfigurira, omogoča, da se prilagodi različnim modelom in nalogam AI, zaradi česar je dragocena sestavina pri razvoju odzivnih aplikacij AI.

5G tehnologija

V komunikacijah 5G so robustne zmogljivosti za obdelavo EPF8820AQ208-4 odlične za upravljanje zapletenih protokolov in ravnanje z velikimi količinami podatkov.Zaradi tega je idealen za osnovne postaje in omrežno infrastrukturo, ki zahtevata visoko hitro obdelavo in zmogljivost podatkov.

Računalništvo v oblaku

FPGA je uporabljena v okoljih za računalništvo v oblaku za izboljšanje hitrosti obdelave podatkov in izboljšanje učinkovitosti delovne obremenitve.Njegova vsestranskost pri ravnanju z vzporednimi nalogami je odlična izbira za pospeševanje aplikacij in storitev v oblaku.

Brezžična tehnologija

Je sestavni del brezžičnih komunikacijskih sistemov, ki podpira vrsto tehnologij od Wi-Fi do naprednih celičnih omrežij.Zmogljivost FPGA za obdelavo več komunikacijskih protokolov hkrati omogoča potrebo po razvoju in izboljšanju brezžičnih naprav.

Industrijski nadzor

V industrijskih nastavitvah se EPF8820AQ208-4 uporablja v sistemih za avtomatizacijo, kjer sta pomembna natančnost in zanesljivost.Olajšuje nadzor in spremljanje industrijskih procesov, kar prispeva k večji učinkovitosti in varnosti v proizvodnih okoljih.

Internet stvari (IoT)

FPGA igra vlogo pri infrastrukturi IoT z obdelavo in analizo podatkov iz množice senzorjev in naprav.Ta sposobnost je ključna za omogočanje pametnih mest, pametnih domov in drugih aplikacij IoT, kjer je potrebno hitro odločanje na podlagi podatkov senzorjev.

Medicinska oprema

Na medicinskem področju EPF8820AQC208-4 izboljšuje zmogljivosti diagnostične in slikovne opreme ter sistemov za spremljanje pacientov.Njegova procesna moč zagotavlja hitro in natančno analizo medicinske diagnostike in zdravljenja.

EPF8820AQC208-4 Podobni deli

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Prednosti

Zmogljivosti vzporednih obdelave

EPF8820AQC208-4 se odlikuje v okoljih, ki zahtevajo hkratne več operacij zaradi svoje inherentne vzporedne arhitekture obdelave.Ta sposobnost mu omogoča, da presega tradicionalne mikrokontrolerje in procesorje, ki obdelujejo naloge zaporedno, zato je idealna za aplikacije, kot so obdelava videov, kompleksna manipulacija s podatki in spremljanje sistema.

Strojna rekonfigurabilnost

Eden od izstopa FPGA je njegova sposobnost, da se po uvajanju ponovno konfigurira.Ta ponovna konfiguracija pomeni, da lahko posodobite funkcionalnost naprave in se prilagodite novim standardom ali protokolom brez potrebe po zamenjavi strojne opreme.Ta prilagodljivost je dragocena v panogah, kjer je tehnološki napredek hiter in pogost, kar omogoča dolgotrajno uporabnost naprave in zaščito naložb.

Prilagoditev za posebne aplikacije

Naprava omogoča globoko prilagoditev, da izpolnjuje natančne zahteve za uporabnika ali aplikacije.FPGA lahko programirate za izvajanje specializiranih logičnih funkcij in optimizacijo naprave za posebne naloge, kar posledično poveča tako zmogljivost kot učinkovitost.Ta stopnja prilagajanja je prednost pri aplikacijah po meri in niš, kjer so rešitve zunaj police neprimerne.

Hitro prototipiranje in razvoj

EPF8820AQC208-4 podpira hitro prototipiranje, ki omogoča hitro ponovitev in izboljšanje njihovih modelov.Ta hitra razvojna sposobnost zmanjšuje čas na trg za nove izdelke in podjetjem omogoča hitrejše odzivanje na potrebe trga ali tehnološke premike.To je prednost v konkurenčnih sektorjih, kjer lahko prvi določimo vodstvo na trgu.

Integracija več funkcij

FPGA lahko s svojo znatno logično zmogljivostjo in številnimi možnostmi V/I vključi več funkcij na en čip.Ta integracija zmanjšuje potrebo po več različnih komponentah, poenostavi oblikovanje, zmanjšanje odtisa strojne opreme in potencialno znižanje stroškov.Takšna integracija je koristna pri ustvarjanju bolj kompaktnih in učinkovitih elektronskih naprav, zlasti v elektroniki in vgrajenih sistemih.

Koraki programiranja EPF8820AQCC208-4

1. Vnos v oblikovanje: Ta korak vključuje določitev logičnih vezij in sistemskih funkcionalnosti, ki jih bo izvajala FPGA.Uporabite lahko različne metode, kot so shematični zajem, opis strojne opreme, kot so AHDL, VHDL ali Verilog in urejanje valovnih oblik.Razvojna programska oprema ALTERA Max+Plus II ponuja orodja za vse te metode, kar olajša vnos in organizacijo vašega dizajna.

2. Kompilacija in sinteza: Po vnosu zasnove ga je treba sestaviti in sintetizirati.Ta postopek vključuje prevajanje zasnove na visoki ravni v obliko, ki se preslika na fizični niz logičnih blokov FPGA in arhitekturo usmerjanja.Orodje za sintezo znotraj Max+Plus II preverja logične napake, optimizira zasnovo za hitrost in območje ter ga pripravi na fizično izvajanje na FPGA.

3. Simulacijska in časovna analiza: Pred fizičnim programiranjem FPGA je pomembno, da simulirate zasnovo, da se zagotovi, da se obnaša, kot je bilo pričakovano.Simulacija pomaga preveriti funkcionalno pravilnost in analizo časa, kar zagotavlja, da vse operacije znotraj FPGA ustrezajo določenim časovnim omejitvam.Ta korak pomaga pri prepoznavanju in odpravljanju napak pred konfiguracijo, prihranite čas in vire, ki sodelujejo pri odpravljanju napak po konfiguraciji.

4. Ustvarjanje podatkov o konfiguraciji: Ko je zasnova preverjena in pripravljena, je naslednji korak ustvariti konfiguracijske podatke.Ti podatki so binarna datoteka, ki vsebuje vse informacije, potrebne za konfiguracijo logičnih blokov in povezovanja FPGA v skladu z zasnovo.Ta datoteka ustvarja razvojna programska oprema in se uporablja za programiranje FPGA.

5. Konfiguracija naprave : Ko so konfiguracijski podatki pripravljeni, lahko EPF8820AQ208-4 FPGA programiramo z različnimi metodami, ki ustrezajo različnim sistemskim zahtevam.Aktivna serijska (AS) konfiguracija omogoča FPGA za nadzor postopka in se neposredno poveže s serijsko konfiguracijsko napravo.Alternativno pri metodi aktivne vzporedne navzgor (APU/APD) FPGA naloži podatke iz vzporedne konfiguracijske naprave in aktivno upravlja s pretokom podatkov.Za enostavnejše nastavitve možnost pasivna serijska (PS) omogoča zunanjim krmilnikom, da pošlje serijske podatke neposredno FPGA brez njegovega posega v nadzor nadzora.Nazadnje pristop pasivnega vzporednega sinhronega/asinhronega (PPS/PPA) uporablja vzporedni podatkovni vodilo, ki ga nadzoruje zunanji krmilnik za programiranje FPGA.Izbira sheme konfiguracije narekujejo predvsem posebne potrebe po aplikaciji in viri, ki so na voljo v sistemski arhitekturi, kar zagotavlja fleksibilnost in prilagodljivost pri uvajanju FPGA.

7. Rekonfiguracija v sistemu: Ta funkcija omogoča, da se FPGA reprogramira, medtem ko še vedno deluje v sistemu.To je koristno za aplikacije, ki zahtevajo posodobitve brez izpadov ali za sisteme, ki se morajo prilagoditi novim funkcionalnosti brez sprememb strojne opreme.Vključuje delno ali v celoti ponovno konfiguriranje FPGA z nalaganjem novih konfiguracijskih podatkov, hkrati pa ohranja aktiven sistem.

EPF8820AQC208-4 Dimenzije embalaže

• Vrsta paketa: 208-pin pqfp (plastični quad ploski paket)

• Velikost paketa: 28 mm x 28 mm

• Vrsta pritrditve: Površinski nosilec

EPF8820AQC208-4 Proizvajalec

EPF8820AQC208-4 izdeluje Intel, po pridobitvi korporacije Altera leta 2015. Prvotno jo je razvila Altera kot del serije FLEX 8000 FPGA, ta naprava odraža zapuščino Altera pri izdelavi fleksibilnih programarljivih logičnih naprav, ki jih je mogoče programirati z visoko gostoto, prilagojene za digitalne modele po meri.Po pridobitvi je Intel v svojo programirljivo skupino rešitev integriral Alterane linije, s čimer je zagotovil nadaljnjo podporo in napredovanje tehnologij FPGA pod blagovno znamko Intel.Kot rezultat tega je EPF8820AQC208-4 zdaj uradno priznan kot Intel FPGA izdelek, čeprav ohranja prvotno številko dela Altera.

Zaključek

EPF8820AQC208-4 izstopa kot fleksibilna in zmogljiva rešitev za sodobne digitalne sisteme, ki zahtevajo visoko hitro obdelavo, integracijo na sistemski ravni in ponovno konfiguracijo polja.Podprta z Intelovo zapuščino in oblikovalsko odličnostjo Altera, podpira raznolike aplikacije od strojnega učenja do brezžične komunikacije in industrijske avtomatizacije.Ta priročnik opredeljuje vpogled v uporabo celotnih zmogljivosti tega FPGA, ne glede na to, ali prototipirate, povečate proizvodnjo ali optimizirate napredne digitalne delovne tokove.
