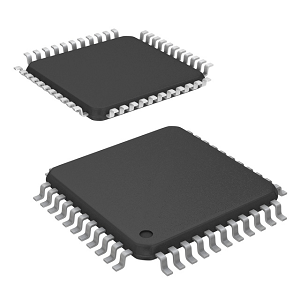

EPM3064ATC44-10 CPLD: Funkcije, specifikacije, aplikacije in programiranje ponudnikov internetnih storitev

EPM3064ATC44-10 iz Intelove serije Max® 3000A je močno orodje za digitalne projekte.Ta naprava je hitra, prilagodljiva in uporablja malo moči, zaradi česar je kot nalašč za široko paleto uporabe.Ta vodnik poteka skozi vse, kar morate vedeti o EPM3064ATC44-10, od tistega, kar lahko stori do tega, kako ga nastaviti, kar vam pomaga izboljšati njihove elektronske sisteme.

Katalog

EPM3064ATC44-10 Opis

The EPM3064ATC44-10 Iz Intelove serije Max® 3000A predstavlja zmogljivo kompleksno programirljivo logično napravo (CPLD), zasnovano za široko paleto digitalnih aplikacij.S 64 makrocelici je ta naprava optimizirana za hiter odziv z največjo zamudo širjenja 10 nanosekund, kar zagotavlja učinkovito delovanje.Deluje na 3,3 V napajalni napetosti, nameščeno v 44-poljskem tankem paketu za ploščati paket (TQFP), primeren za komercialne aplikacije v temperaturnem območju od 0 ° C do 70 ° C.Številka dela EPM3064ATC44-10 zajema njegovo zasnovo in funkcionalnost: Epm Za serijo max® CPLD -jev, 3064 označuje poseben model s 64 makrocelic, A Za napredno tehnologijo 3.3V, T za paket TQFP in C44 potrditev števila pin in temperaturnih specifikacij.Pripona-10 Označuje svojo hitro hitrost z minimalno zamudo.Ta naprava je odlična rešitev za integracijo logičnih funkcij SSI, MSI in LSI, združljive s 100 -odstotno emulacijo TTL.Podpira brezhibno integracijo različnih naprav, ki segajo od prijateljev, ženskih in 22V10 do naprav Mach in PLSI, zaradi česar je izjemno vsestranski.Na voljo v več možnostih paketov, kot so PLCC, PQFP in TQFP, serija Max® 3000A ponuja oblikovanje fleksibilnosti v različnih aplikacijah.

Če želite nadgraditi svoje digitalne sisteme z zanesljivimi in učinkovitimi logičnimi napravami, je vlaganje v EPM3064ATC44-10 v razsutem stanju pametna poteza.To je odločitev, ki zagotavlja tako močno uspešnost kot trdno dobičkonosnost.

EPM3064ATC44-10 CAD modeli

EPM3064ATC44-10 FISPInt

EPM3064ATC44-10 3D model

Funkcije EPM3064ATC44-10

• 64 makrocelic: Ta CPLD vsebuje 64 konfiguracijskih logičnih enot, imenovanih Macrocells.Vsako makrocelico je lahko posamično programirano za izvajanje zapletenih logičnih operacij, kar omogoča, da napravi obravnava najrazličnejše digitalne funkcije in procese.

• Uporabna vrata: Naprava ponuja približno 1.250 uporabnih vrat.Ta ukrep zapletenosti kaže na količino logične integracije v CPLD, kar mu omogoča učinkovito podpiranje preprostih in zapletenih digitalnih vezij.

• Največja delovna frekvenca: EPM3064ATC44-10 lahko deluje z največjo frekvenco 222,2 MHz.Ta visoka frekvenca olajša hitrejše hitrosti obdelave, zaradi česar je idealna za aplikacije, ki zahtevajo hitre odzivne čase in hitri podatkovni operaciji.

• Zamuda za širjenje: Ta CPLD z nizko zamudo širjenja v višini 4,5 nanosekund zmanjšuje časovno zamudo pri prenosu signala od vhoda na izhod, kar povečuje skupno uspešnost sistema in odzivnost.

• Napajalna napetost: Deluje na 3,3V napajalni napetosti, z dovoljenim območjem od 3,0 V do 3,6 V.Ta napetostni razpon zagotavlja prilagodljivost v zahtevah za napajanje, zaradi česar je združljiv z različnimi digitalnimi sistemi.

• I/o zatiči: Naprava vključuje 34 vhodnih/izhodnih zatičev, kar omogoča obsežno povezljivost z drugimi komponentami digitalnega sistema.Ti zatiči olajšajo prenos podatkov v CPLD in iz nje, kar podpira široko paleto vmesnih funkcionalnosti.

• Vrsta paketa: EPM3064ATC44-10, ki je nameščen v 44-polni tanki četverici (TQFP), ponuja kompaktni faktor oblike, ki je koristen za aplikacije, kjer je prostor na premiji, ne da bi pri tem ogrožal število V/I možnosti.

• Območje obratovanja: Ta CPLD je zasnovan za delovanje v komercialnem temperaturnem območju od 0 ° C do 70 ° C, primeren za širok razpon okolij, ki zagotavlja zanesljive zmogljivosti v značilnih industrijskih pogojih.

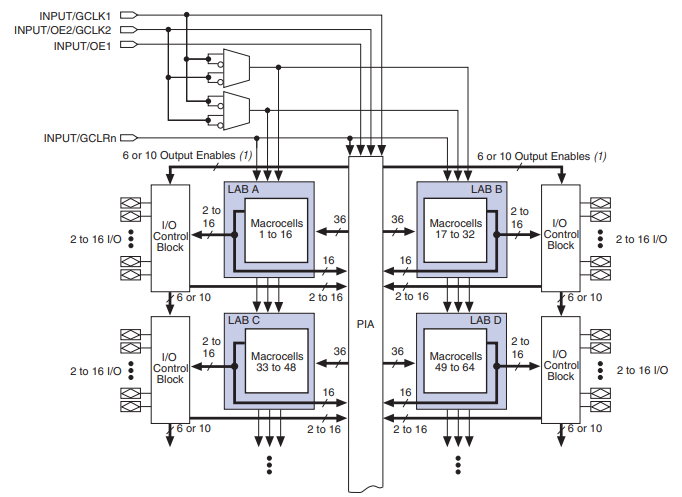

EPM3064ATC44-10 blok diagram

Blok diagram za EPM3064ATC44-10 zagotavlja vizualno predstavitev njegove notranje arhitekture, ki poudarja funkcionalne komponente in njihove medsebojne povezave.V središču zasnove so štirje logični matrični bloki (laboratoriji) z oznako A, B, C in D, vsak pa vsebuje 16 makrocelic za skupno 64 makrocelic.Ti laboratoriji so povezani z osrednjo programirljivo medsebojno povezavo (PIA), ki olajša usmerjanje signalov med laboratoriji in krmilnimi bloki V/I.PIA zagotavlja, da lahko vhodi, izhodi in notranja logika učinkovito in prilagodljivo komunicirajo.Vsak laboratorij je nadalje povezan z ustreznim krmilnim blokom V/I, ki obravnava do 16 V/I zatičev.Ti bloki V/I upravljajo interakcijo med zunanjimi signali in notranjo logiko, ki ponujajo funkcije, kot sta dvosmerno delovanje in programirljivi izhod.Diagram prikazuje kontrolne signale, kot so globalne ure (GCLK1 in GCLK2), signala omogočajo izhoda (OE1 in OE2) in Global Clear (GCLRN), ki orkestrirajo delovanje makrocelic in Blokov V/I.

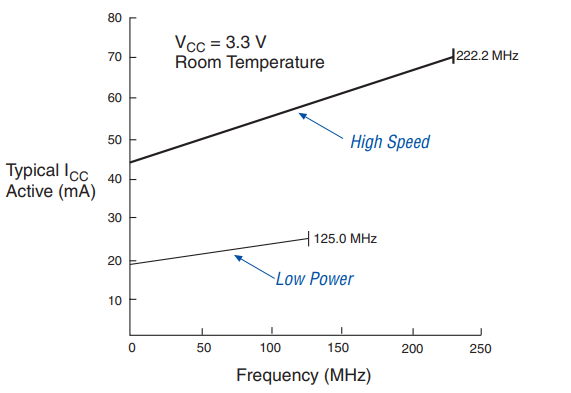

ICC v primerjavi s frekvenco

Graf prikazuje tipično porabo aktivnega dovoljenja (ICC) v primerjavi s frekvenco za EPM3064ATC44-10 pod napajalno napetostjo 3,3 V pri sobni temperaturi.Izpostavljena sta dva operativna načina: Visoka hitrost in Nizka moč.V načinu visoke hitrosti se trenutna poraba linearno poveča z delovno frekvenco, začenši pri približno 50mA za nižje frekvence in doseže približno 70mA pri frekvenci 222,2 MHz.Ta način je zasnovan za aplikacije, ki zahtevajo največjo zmogljivost in hitrejše hitrosti obdelave.Nasprotno pa način nizke moči kaže nižjo porabo toka, začenši pri približno 20mA pri nižjih frekvencah in se pri 125 MHz poveča na približno 30mA.Ta način je optimiziran za energetsko učinkovito delovanje, zaradi česar je primeren za modele, ki določajo prednostno uporabo manjše porabe električne energije pred hitrostjo.

Specifikacije EPM3064ATC44-10

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	MAX® 3000A
Embalaža	Pladenj
Status dela	Zastarelo
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	10 ns
Napajanje napetosti - notranja	3V ~ 3,6V
Število logičnih elementov/blokov	4
Število makrocelic	64
Število vrat	1250
Število V/I.	34
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	44-TQFP
Paket dobaviteljskih naprav	44-TQFP (10x10)
Številka osnovnega izdelka	EPM3064

Koraki programiranja ISP EPM3064ATC44-10

1. Vnesite ISP: Ta začetna stopnja prehaja vhodne/izhodne (V/I) zatiče iz običajnega uporabniškega načina v način ISP.To je korak priprave, ki zagotavlja, da je naprava pripravljena za programiranje, pri čemer je treba dokončati le 1 milisekundo.

2. Preverite ID: Preden začnete s programiranjem ali preverjanjem, se silicijev ID naprave preveri, da potrdi njegovo identiteto in zagotovi združljivost z ukazi za programiranje.Ta korak je hiter in zavzame minimalen del celotnega časa programiranja.

3. Izbris v velikem obsegu: Za čiščenje prejšnjih podatkov iz naprave se izvede velik izbris.To vključuje nalaganje ukazov za brisanje v napravo in uporabo 100-milisekundnega impulza za izbris EEPROM (električno izbrizljivo programirljivo samo pomnilnik) celice.Ta korak pripravi napravo na nove podatke.

4. Program: Med tem korakom se v napravo programirajo novi podatki.To vključuje nalaganje vsakega naslova EEPROM z novimi podatki in uporabo programskega impulza za zapisovanje podatkov v celice EEPROM.Ta postopek se ponavlja z naslovom, dokler vsi predvideni podatki niso programirani v napravo.

5. Preverite: Po programiranju so podatki naprave preverjeni, da se zagotovi pravilno napisano.To vključuje branje podatkov iz vsakega naslova EEPROM in primerjavo z predvidenimi podatki.Ta korak zagotavlja natančnost programiranja in se ponovi za vsak naslov.

6. Izhod iz internetnega ponudnika: Končni korak prehaja zatiče V/I iz načina ISP nazaj v uporabniški način.Tako kot stopnja Enter ISP je tudi ta korak hiter, saj zahteva le 1 milisekundo.Označuje zaključek postopka programiranja, kar omogoča napravi, da nadaljuje z običajnimi operacijami.

Aplikacije EPM3064ATC44-10

Vgrajeni sistemi

Ta CPLD je idealen za vgrajene sistemske aplikacije, kjer je za povečanje funkcionalnosti mikrokontrolerjev potrebna logika po meri.Opravlja lahko naloge, kot so povezovanje, obdelava signalov in upravljanje strojne periferne naprave, kar izboljšuje zmogljivosti in učinkovitost vgrajenih modelov.

Telekomunikacije

V telekomunikacijskem sektorju ima EPM3064ATC44-10 vlogo pri ravnanju s protokolom, upravljanju integritete signala in usmerjanju podatkov.Njegove sposobnosti logične obdelave visoke hitrosti so primerne za aplikacije, kot so digitalna obdelava signalov, omrežna stikala in pretvorba vmesnikov, kar pomaga ohranjati učinkovito pretok podatkov in zanesljivost komunikacije.

Preskusna in merilna oprema

Naprava se obsežno uporablja v preskusni in merilni opremi zaradi svoje reprogramirane narave in hitrega delovanja.Sposoben je ravnati s kompleksnimi logičnimi operacijami v sistemih za zajemanje podatkov, generatorjev signalov in orodjih za analizo, kar zagotavlja natančen nadzor in prilagodljive funkcionalnosti, potrebne v znanstvenih in industrijskih testnih okoljih.

Industrijski nadzor

Kot programabilni logični krmilnik (PLC) je EPM3064ATC44-10 v različnih aplikacijah za avtomatizacijo in nadzor procesov.Ponuja potrebne logične zmogljivosti za nadzor strojev, obdelave signalov in izvajanja varnostnih pregledov, medtem ko učinkovito delujejo v industrijskih pogojih in v širokih temperaturnih območjih.

Potrošniška elektronika

V potrošniški elektroniki ta CPLD pomaga spodbuditi inovacije v napravah, kot so pametni domači sistemi, prenosne igralne naprave in napredna avdio/vizualna oprema.Podpira zapletene logične rešitve, ki povečujejo funkcionalnosti naprav, izboljšujejo vmesnike in omogočajo integracijo funkcij nove generacije v potrošniške izdelke.

EPM3064ATC44-10 Podobni deli

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Navodila za nakup

Ko razmišljate o nakupu EPM3064ATC44-10, je treba upoštevati več vidikov, ki zagotavljajo, da ustreza vašim zahtevam projekta.Najprej in najpomembnejše, bodite pozorni, da je ta komponenta zastarela, čeprav še vedno ponujamo omejene zaloge.Zagotovite, da se tehnične specifikacije ujemajo z vašimi potrebami.EPM3064ATC44-10 ima 64 makrocelic, deluje z največjo frekvenco 222,2 MHz in je zasnovan za 3,3 V napajalnika v 44-polni paketu TQFP.Za v celoti razumevanje integracijskih in operativnih zahtev te komponente je potrebno pregledati opombe za podatkovni list in aplikacije.Glede na zastareli status komponente ocenite tudi alternativne možnosti, ki zagotavljajo podobno funkcionalnost in je aktivno podprta.Ta korak je pomemben za ohranjanje dolgoživosti in podpore vašemu projektu.

EPM3064ATC44-10 Prednosti

Zmogljivost visoke hitrosti

Ta naprava lahko deluje z največjo največjo frekvenco 222,2 MHz, kar omogoča hitro obdelavo podatkov in nalog.Nizka zamuda širjenja le 4,5 nanosekund minimizira čas, ki je potreben, da signali potujejo skozi napravo, kar povečuje celotno odzivnost sistema in delovanje v časovno občutljivih aplikacijah.

Nizka poraba energije

Zasnovan za učinkovitost, EPM3064ATC44-10 deluje na 3,3 V napajalno napetost, kar pomaga zmanjšati skupno porabo energije sistema, v katerem je del.Ta funkcija je koristna v prenosnih in baterijskih napravah, kjer je potrebna učinkovitost energije.

Reprogrambilnost in prilagodljivost

Reprogramirajoča narava tega CPLD omogoča več ponovitev in posodobitev v fazi načrtovanja in po uvajanju, ki podpira nenehno izboljševanje in prilagajanje spreminjajočim se tehnološkim potrebam, ne da bi potrebovali popolne preoblikovanja strojne opreme.

Široke zmogljivosti za povezovanje

EPM3064ATC44-10 s 34 I/O zatiči podpira obsežne možnosti povezovanja, kar omogoča enostavno povezovanje s široko paleto drugih digitalnih komponent.Ta prilagodljivost je odlična za zapletene sisteme, ki zahtevajo številne povezave med različnimi vrstami naprav.

Zanesljivost in dolgoživost

Ta CPLD, zgrajen z robustno, nehlapno, na osnovi bliskavice, ohranja celovitost in funkcionalnost programa sčasoma, kar zagotavlja dosledno delovanje in zanesljivost tudi s pogostimi cikli moči ali v ostrih delovnih pogojih.

Brezhibna integracija z obstoječimi logičnimi napravami

EPM3064ATC44-10 lahko enostavno nadomesti več starejših vrst logičnih naprav, kot so prijatelji in gali, kar zmanjšuje kompleksnost sistema in poveča učinkovitost.Ta sposobnost je idealna izbira za nadgradnjo obstoječih sistemov ali konsolidacijo več funkcij v eno samo napravo.

Širok delovni temperaturni razpon

Ta naprava, primerna za komercialne aplikacije, deluje zanesljivo v temperaturnem območju od 0 ° C do 70 ° C.Ta robustnost omogoča namestitev v različnih okoljih, od pisarniških nastavitev do industrijskih lokacij, brez poslabšanja uspešnosti.

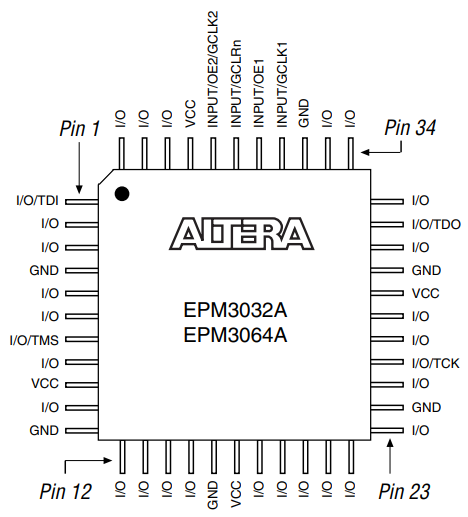

EPM3064ATC44-10 PIN-OUT PIN-OUT PIN

Diagram PIN-Out-Out EPM3064ATC44-10 predstavlja fizično razporeditev zatičev za napravo.Ponuja podrobnosti o funkcijah in nalogah vsakega PIN v 44-pinskem paketu.Vsak zatič je označen s svojo določeno funkcionalnostjo, kot so V/I (vhod/izhod), napajanje (VCC), ozemljitev (GND) ali specifični operativni signali, kot so TDI, TDO, TMS in TCK, ki se uporabljajo za JTAGprogramiranje in odpravljanje napak.Diagram uporablja pogled od zgoraj navzdol z jasnimi znaki oštevilčenja PIN-a, da pomaga pri prepoznavanju položajev PIN glede na fizični paket.

Naloge PIN vključujejo več V/I zatičev, ki ponujajo prilagodljivost za povezovanje naprave z drugimi komponentami v vezju.Izpostavljeni so specifični zatiči, kot sta vhod/gclk in vhod/oe, ki prikazujejo njihovo dvojno vlogo pri zagotavljanju urnih signalov ali delu kot splošni vhodni zatiči.Ti večnamenski zatiči so odlični za optimizacijo uporabe naprave v programirljivih logičnih aplikacijah.Diagram identificira tudi napajalne in ozemljitvene zatiče, razporejene po paketu, kar zagotavlja zanesljivo dovajanje moči in celovitost signala.Z vogalnim označevalcem, ki označuje pin 1, diagram pomaga pravilno usmeriti čip med montažo in zmanjšuje tveganje za napake.

EPM3064ATC44-10 proizvajalca

Altera je bila znana po svojih linijah izdelkov FPGA in CPLD, kot sta serija Max in Stratix.EPM3064ATC44-10, del serije Max 3000A, je bil eden izmed priljubljenih CPLD-jev Altera.Po pridobitvi se je Intel osredotočil na napredovanje tehnologije FPGA, ki jo je vključil s procesorji Xeon za naloge v AI in obdelavo podatkov.Intelova linija FPGA zdaj vključuje serijo Agilex in Stratix 10, ki obravnavajo potrebe v računalništvu 5G in v oblaku.Intel je v okviru prehoda na novejše tehnologije prekinil nekaj starejših izdelkov Altera, kot je EPM3064ATC44-10.Intel še naprej vodi v programirljivi logiki, s poudarkom na AI pospeševanju in ponovnem konfigurabilnem računalništvu z inovacijami na karticah OneaPi in FPGA.

Zaključek

EPM3064ATC44-10 je odlična izbira za ustvarjanje ali izboljšanje digitalnih naprav.Hitra, učinkovita in se lahko poveže s številnimi drugimi komponentami, zaradi česar je uporabna za različne elektronske aplikacije.Ta vodnik je zajel njegove glavne značilnosti, kako ga je mogoče uporabiti v različnih napravah in njenih prednosti, kar prikazuje, kako lahko pomaga pri napredovanju in zanesljivih elektronskih sistemih.Ne glede na to, ali posodabljate staro opremo ali gradite nekaj novega, je EPM3064ATC44-10 ključni del, ki pomaga, da vse deluje bolje.

PDF podatkovnega lista

EPM3064ATC44-10 podatkovnih listov:

Max 3000A Napravi družinski podatkovni list.PDF
