Celoten mostni usmernik: Učinkovit pretvorbo od AC do DC, oblikovanje vezja in aplikacije

Popoln mostni usmernik, ki se uporablja za spreminjanje izmeničnega toka (AC), kot moč iz stene, v neposredni tok (DC), ki je vrsta moči, ki jo uporablja večina elektronskih naprav.Za razliko od preprostejših sistemov, ki odpravljajo polovico dohodne električne energije, celoten mostni usmernik uporablja štiri diode, da se prepriča, da zajame moč tako iz nihanja izmeničnega cikla navzgor kot navzdol.Ta članek bo raziskal, kako deluje polni mostni usmernik, svoje dele in zakaj je danes tako pomemben v mnogih tehnologijah.

Katalog

Pregled celotnega mostu

A Popoln mostni usmernik, znan tudi kot usmernik s polnim valom ali preprosto diodni mostni usmernik, je elektronsko vezje, zasnovano za pretvorbo izmeničnega toka (AC) v neposredni tok (DC).Služi kot komponenta v številnih električnih in elektronskih aplikacijah, kjer je potrebna stalna DC napetost.Za razliko od pol vala, ki uporablja le polovico ac valovne oblike, celoten mostni usmernik izkoristi tako pozitivne kot negativne polovice izmeničnega cikla, zaradi česar je učinkovitejši pri pretvorbi moči.Delovanje polnega mostu se opira na konfiguracijo štirih diod, razporejenih v mostu.Te diode delujejo kolektivno, da zagotovijo, da smer toka toka ostane enaka v obremenitvi, ne glede na polarnost izmeničnega vhoda.Ta razporeditev učinkovito omogoča, da vezje odpravlja obe polovici vhodne valovne oblike, kar ima za posledico bolj neprekinjen in stabilen DC izhod v primerjavi s napol valovnim usmernikom.

Ena ključnih prednosti celotnega mostu usmernika je njegova izboljšana učinkovitost.Ker obdeluje celotno izmenično valovno obliko in ne le eno polovico, ustvari višjo povprečno izhodno napetost DC, kar je koristno pri praktičnih aplikacijah.Poleg tega s popolno uporabo vhodne moči zmanjšuje izgubo energije in odvajanje toplote, zaradi česar je prednostna izbira v različnih sistemih napajanja.Polni mostni usmerniki se obsežno uporabljajo v reguliranih vezjih napajalnikov, vključno s tistimi, ki jih najdemo v napajalnih adapterjih, polnilci baterij in računalniškim napajalnikom.Te naprave zahtevajo dosledno in zanesljivo DC napetost, da se zagotovi stabilno delovanje elektronskih komponent.Sposobnost polnega mostu usmernika, da zagotavlja gladko in učinkovito DC moči, je pomemben sestavni del sodobnega elektrotehničnega in elektronskega inženiringa.

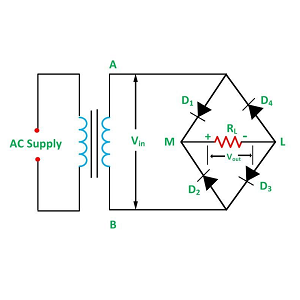

Slika 2.Popoln mostni usmernikDiagram

Diagram vezja prikazuje načelo delovnega usmernika polnega valovnega mostu, skupne elektronske komponente, ki se uporablja za pretvorbo izmeničnega toka (AC) v neposredni tok (DC).Vezje je sestavljeno iz štirih diod (D1, D2, D3 in D4), razporejenih v konfiguraciji mostu.Ima dva vhodna sponka AC (označena AC_P in AC_N) in dva izhodna sponka DC.Ko se nanese izmenična napetost, usmernik uporablja diode, da zagotovi, da tok teče v isto smer tako med pozitivnimi kot negativnimi polovicami izmeničnega cikla.V pozitivnem polovičnem ciklu sta diodi D1 in D2 pristranski naprej in omogočajo prehod toka, D3 in D4 pa sta vzvratna in blokirana toka.Med negativnim polovičnim ciklom D3 in D4 postaneta vezana naprej in ravnata, medtem ko blokirata tok D1 in D2.Ta postopek odpravlja vhod AC in ustvari pulzirajoči DC izhod.Kondenzator (C0) zgladi izhod, zmanjša nihanja napetosti in ustvarja stabilnejšo DC napetost (vout).

Konstrukcija usmernika polnega valovnega mostu

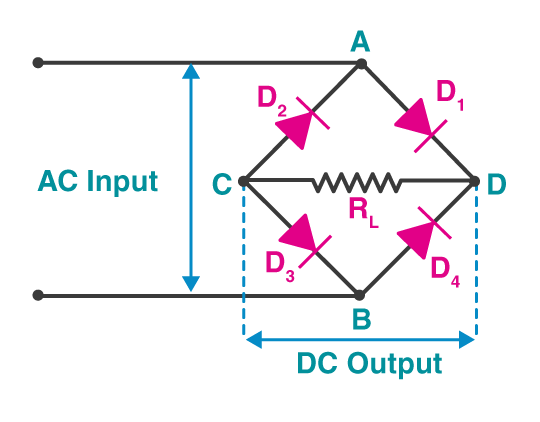

Slika 3. Konstrukcija usmernika s polnim valom

Elektronski vezje polnega valovnega mostu, zasnovan za učinkovito pretvorbo izmeničnega toka (AC) v neposredni tok (DC).Ta postopek usmerjanja se opira na kombinirano delovanje diod in uporovno obremenitev, pri čemer vsak prispeva k funkcionalnosti in učinkovitosti vezja.Konstrukcija usmernika je sestavljena iz naslednjih glavnih komponent:

1. Štiri diode (d₁, d₂, d₃, d₄)

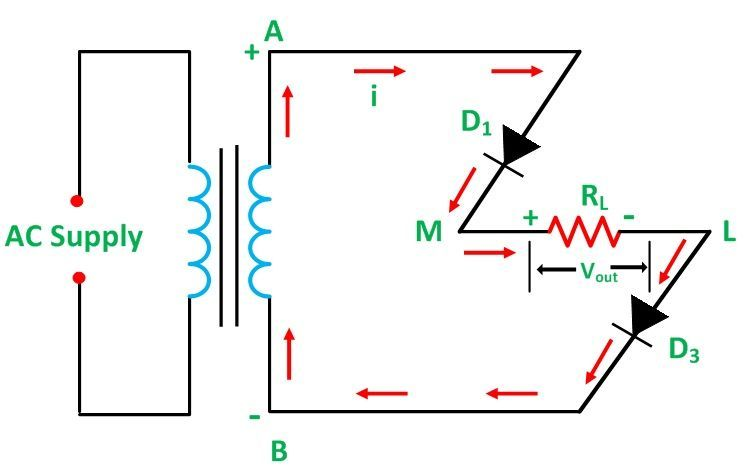

Štiri diode so srce vezja in so razporejene v konfiguraciji mostu.V postopku popravljanja igrajo vlogo, saj omogočajo, da tok teče v samo eni smeri skozi obremenitev, ne glede na polarnost vhoda AC.Vsaka dioda deluje kot enosmerni ventil za električni tok.Med pozitivnim pol ciklom izmeničnega vhoda diode d₁ in d₂ postanejo pristranski naprej, kar omogoča, da tok teče skozi obremenitev.Hkrati sta diodi d₃ in d₄ vzvratno pristranski in blokirajo tok.To zagotavlja, da tok teče v eni smeri skozi obremenitev.

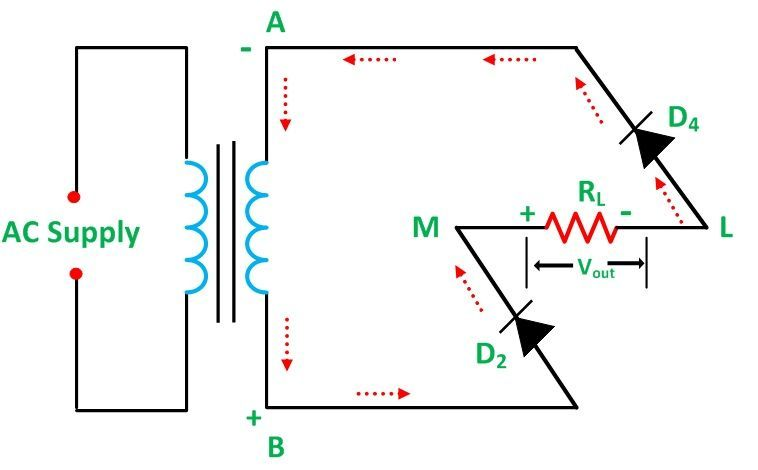

Med negativnim pol ciklom izmeničnega vhoda so vloge diod obrnjene.Diode d₃ in d₄ postaneta vezana naprej, ki vodita tok, diode d₁ in d₂ pa sta na povratni pristranski in blok tok.Spet tok teče v isto smer skozi obremenitev in ohranja enosmerni tok.Ta izmenična operacija diod zagotavlja, da se uporabljata obe polovici izmenične oblike valovne oblike, kar ima za posledico učinkovitejšo pretvorbo v primerjavi s napol valovnim usmernik, ki uporablja le polovico izmeničnega cikla.

2. uporovna obremenitev (r_L)

Uporovna obremenitev z oznako r_L V diagramu predstavlja komponento ali napravo, ki uporablja popravljeni DC izhod.Ta obremenitev je lahko upor, elektronska naprava ali kateri koli aparat, ki zahteva delovanje DC.Odpravljeni tok teče skozi obremenitev, ki zagotavlja uporabno moč.Učinkovitost in učinkovitost vezja sta v veliki meri odvisna od značilnosti obremenitve in kakovosti popravljenega izhoda.Obremenitev je povezana po izhodnih sponkah DC, z oznako B in D v diagramu.Smer toka toka skozi obremenitev ostane dosledna zaradi postopka rekcije, kar zagotavlja dostavo enosmernega DC toka.

3. AC vhodni sponki (A in C)

Usmernik ima dva vhodna sponka z oznako A in C, kjer je priključena dovod AC.Polarnost izmeničnega vhoda se občasno spreminja, pozitivne in negativne polovične cikle pa diode različno obdelujejo.Vhodna napetost je usmerjena skozi mostno omrežje, kar zagotavlja, da obe polovici izmenične valov prispevata k izhodnemu toku.

4. DC izhodni sponki (B in D)

Usmernik proizvaja DC napetost po izhodnih sponkah, označenih z B in D v diagramu.Izhod je pulzirajoča DC valovna oblika, pri čemer je negativna polovica izmeničnega cikla obrnjena v poravnavo s pozitivno polovico.Čeprav je ta valovna oblika enosmerna, še vedno vsebuje nekaj nihanj ali valovanja zaradi postopka popravljanja.Umernik polnega valovnega mostu je zelo učinkovit, saj uporablja obe polovici izmenične valovne oblike, kar učinkovito podvoji frekvenco izhodnega signala v primerjavi s usmernikom na pol vala.Ta povečana frekvenca olajša zgladitev valovanja z uporabo filtrirnih komponent, kot so kondenzatorji ali induktorji, kar ustvari stabilnejši DC izhod za praktične aplikacije.Ta zasnova se pogosto uporablja v napajalnih vezjih zaradi svoje sposobnosti zagotavljanja večje povprečne izhodne napetosti, izboljšane učinkovitosti in boljše uporabe vhodne moči v primerjavi s preprostejšimi vezji usmernikov.

Funkcionalnost celotnega mostu

Celoten mostni usmernik, znan po svoji sposobnosti pretvorbe izmeničnega toka (AC) v neposredni tok (DC).AC, ki je običajno na voljo v stanovanjskih, komercialnih in industrijskih električnih sistemih, je za večino elektronskih naprav neprimeren zaradi svoje dvosmerne narave, ki se med pozitivnimi in negativnimi cikli spreminja.Celoten mostni usmernik to vprašanje obravnava s strateško konfiguracijo diod za lažjo preoblikovanje AC v DC, kar omogoča zanesljivo delovanje elektronskih naprav.Postopek uskladitve se začne kot vhod AC, ki seveda sledi sinusoidnemu vzorcu z izmeničnimi pozitivnimi in negativnimi pol ciklov, vstopi v usmerni vezje.Dizajn usmernika je sestavljen iz štirih diod, razporejenih v konfiguraciji mostu, ki skupaj delujeta, da pretok električne energije usmerja samo v eno smer.Ko se izmenični vhod spreminja, se med vsakim pol cikla izvajajo specifični pari diod.

Za ustvarjanje bolj stabilne in uporabne DC napetosti se izhod usmernika običajno prenaša skozi filtrirno komponento, kot je kondenzator.Kondenzator ima vlogo s shranjevanjem naboja med vrhovi pulzirajočega DC in ga sprošča med korita, kar učinkovito zmanjšuje nihanja in gladi valovno obliko.Nastala DC napetost je veliko bolj dosledna in primerna za napajanje elektronskih naprav.Pomembnost celotnega mostu seganja presega preprosto pretvorbo.Njegov stalen DC izhod je odličen za pravilno delovanje širokega kroga elektronskih naprav, od majhnih gospodinjskih pripomočkov, kot so pametni telefoni, tablični računalniki in prenosni računalniki do večjih, bolj zapletenih sistemov, kot so računalniški strežniki, telekomunikacijska omrežja in industrijski stroji.Te naprave in sistemi potrebujejo stabilno in neprekinjeno napajanje, da se izognejo težavam z zmogljivostjo ali morebitni škodi, ki jo povzročajo nihanja električnega vnosa.Sposobnost usmernika, da uporabi obe polovici izmenične valovne oblike, je učinkovitejši od usmernika za pol vala, kar zagotavlja višjo povprečno izhodno napetost in zmanjšuje izgubo energije.Z zagotavljanjem stalne in zanesljive DC oskrbe celoten mostni usmernik ne samo, da izboljša zmogljivost naprav, ki jih napaja, ampak tudi razširi njihovo življenjsko dobo z zaščito občutljivih komponent pred napetostnimi nepravilnostmi.Ta učinkovitost in zanesljivost sta element v sodobni elektroniki in sistemih za pretvorbo energije.

Operativna dinamika polnega mostu

Delovanje celotnega mostu usmernika je tako zapleteno in potrebno za pretvorbo izmeničnega toka (AC) v neposredni tok (DC), kar je pomembna za napajanje neštetih elektronskih naprav.Ta postopek je mogoče razumeti kot niz medsebojno povezanih faz, od katerih ima vsaka vlogo pri zagotavljanju učinkovitosti, stabilnosti in zanesljivosti izhoda DC.

1. AC vhod in nastavitev transformatorja

Postopek popravljanja se začne z izmeničnim vhodom, ki se običajno pridobiva iz standardnega napajanja, kot je stenska vtičnica.Vendar je napetost tega izmeničnega vhoda pogosto previsoka ali neprimerna za neposredno uporabo v elektronskih vezjih.Za reševanje tega je uporabljen transformator, da se napetost odmika na varnejšo in bolj obvladljivo raven.Transformator ne samo prilagodi vhodno napetost, ampak tudi izolira vezje iz glavnega napajanja, kar zagotavlja dodatno plast varnosti.S stopnjam napetosti transformator zagotavlja, da usmernik deluje učinkovito, hkrati pa zmanjšuje tveganje za napetostne konice ali nalete, ki bi lahko poškodovali občutljive elektronske komponente.Ta faza priprave je pomembna za pripravo vhodnega AC -ja za nadaljnji postopek popravljanja.

2. Aktivacija diode med pozitivnimi in negativnimi pol ciklov

3. Filtriranje kondenzatorja

Odpravljeni izhod v tej fazi, čeprav enosmerni, še vedno vsebuje nihanja ali valovanja zaradi izmenične narave prvotnega izmeničnega vhoda.Za zgladitev teh valovanja in proizvodnjo bolj stabilne DC napetosti je kondenzator nameščen čez izhod usmernika.Kondenzator deluje tako, da se napolni, ko popravljena napetost doseže svoj vrhunec in izpraznitev, ko napetost pade.Ta postopek zapolnjuje vrzeli med impulzi popravljene valovne oblike in učinkovito zmanjšuje spremembe napetosti.Rezultat je veliko bolj gladek DC izhod za napajanje občutljivih elektronskih naprav.V aplikacijah, ki zahtevajo natančnost, kot so medicinska oprema, komunikacijske naprave in mikrokontrolerji, ta faza filtriranja zagotavlja, da dobavljena napetost ostane stabilna in zanesljiva.

4. Stabilizacija napetosti

Tudi po filtriranju lahko manjša nihanja ali nepravilnosti obstajajo pri izhodu DC.Za nadaljnjo izboljšanje kakovosti napetosti se pogosto uporabljajo dodatne komponente stabilizacije napetosti, kot so regulatorji napetosti ali naprednejši filtrirni vezji.Regulatorji napetosti so zasnovani tako, da vzdržujejo konstantno izhodno napetost, tudi če se vhodna napetost ali obremenitve razlikujejo.Ta stabilizacija je pomembna za naprave, ki zahtevajo natančno in dosledno napajanje napetosti, kot so procesorji, senzorji ali pomnilniški moduli.Z zagotavljanjem, da izhodna napetost ostane v natančnem območju, ta stopnja poveča zmogljivost in dolgo življenjsko dobo naprav, ki jih poganja usmernik.

Celoten operativni postopek celotnega mostu usmernika je zasnovan za povečanje energetske učinkovitosti, hkrati pa zmanjšanje izgube energije.Z uporabo pozitivnih in negativnih polovic izmeničnega vhoda usmernik doseže večjo učinkovitost v primerjavi s napol valovnimi usmerniki, ki uporabljajo le polovico izmenične valovne oblike.Poleg tega sistematični pristop preoblikovanja, odpravljanja, filtriranja in stabilizacije vhoda zagotavlja, da izhod ni samo enakomeren, ampak tudi varen za uporabo z občutljivimi elektronskimi komponentami.S tem štirifaznim postopkom celoten mostni usmernik zagotavlja zanesljivo in učinkovito napajanje DC za širok razpon elektronskih naprav in sistemov.Z dostavo doslednega in stabilnega DC izhoda usmernik varuje občutljiva vezja glede na nihanja napetosti in zagotavlja pravilno delovanje in podaljšano življenjsko dobo naprav, ki jih ima.Zaradi tega je pomemben sestavni del sodobnih modelov napajanja.

Polno valovni most usmernik Vrhunska inverzna napetost (PIV)

Najvišja inverzna napetost (PIV), specifikacija za diode, ki se uporabljajo v usmeru za polno valovno most, saj določa njihovo sposobnost, da vzdržijo največjo povratno napetost v obdobjih nekondukcije.PIV zagotavlja, da lahko diode obvladujejo najvišjo napetost, ki jo lahko doživijo v obratni pristranskosti, ne da bi propadli ali pokvarili.Ta parameter se uporablja v visokonapetostnih ali industrijskih aplikacijah, kjer so vezji izpostavljeni napetostni ravni in nihanjem.Razumevanje PIV pomaga pri oblikovanju usmernikov, ki niso samo učinkoviti, ampak tudi trajni in zanesljivi v različnih obratovalnih pogojih.

Izračun in uporaba PIV

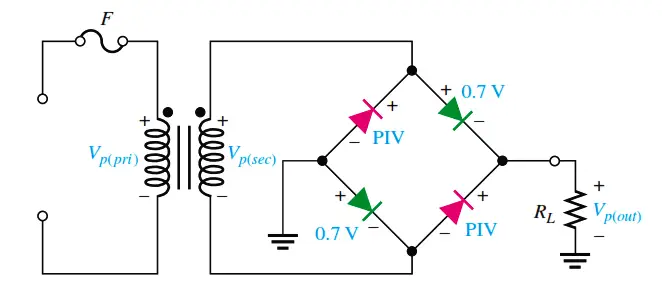

Slika 6. Praktični model diode z izračunom PIV

PIV za vsako diodo v usmerniku polnega valovnega mostu je največja vzvratna napetost, ki jo mora dioda blokirati med delovanjem.Ta vrednost je enaka najvišji izmenični napetosti napajanja, ki jo je mogoče izračunati tako, da pomnožimo RMS (koreninsko srednjo kvadratno) napetost s kvadratnim korenom 2. Na primer, če je napetost napajanja 230 voltov, bo največja napetost vrhovna napetostbiti približno 325 voltov (230 × √2).Posledično mora biti ocena PIV za vsako diodo v usmerniku vsaj 325 voltov, da varno prenese to največjo napetost brez okvare.

V vezjih, kjer se transformator uporablja za povečanje ali povečanje vhodne napetosti, mora izračun PIV upoštevati tudi preoblikovano napetost.Na primer, če transformator stopnjuje napetost na 120 voltov AC, največja napetost postane približno 170 voltov (120 × √2), diode pa naj bi imele oceno PIV vsaj 170 voltov.Zagotavljanje, da se ocena PIV vsake diode ujema ali presega izračunano največjo napetost, da se prepreči vzvratna toka puščanja in zaščiti usmernik pred poškodbami, ki jih povzročajo pretirani pogoji.

Izbira in trajnost diod, ki temeljijo na PIV

Izbira diod z ustrezno oceno PIV je pomemben korak pri zagotavljanju dolgoročne trajnosti in zanesljivosti usmernika polnega valovnega mostu.Diode z ocenami PIV, višje od izračunane vršne napetosti, zagotavljajo dodatno varnostno mejo, zaradi česar je vezje močnejše proti nepričakovanim napetostnim konicam ali porastom v napajanju izmeničnega toka.Ta varnostni pufer je odličen v industrijskih in moči, kjer so nihanja moči pogostejša in huda.

Uporaba diod z nezadostnimi ocenami PIV lahko privede do pogostih okvar, saj diode med delovanjem morda ne morejo blokirati reverzne napetosti.Sčasoma lahko to povzroči pregrevanje, poškodbe drugih komponent v vezju in celo skupno okvaro usmernika.Nasprotno pa diode z ustrezno ocenjenimi ali nekoliko pretirano določenimi vrednostmi PIV pomagajo, da lahko usmernik zdrži delovne pogoje in podaljša skupno življenjsko dobo.

Vpliv na delovanje usmernikov in dolgoživost

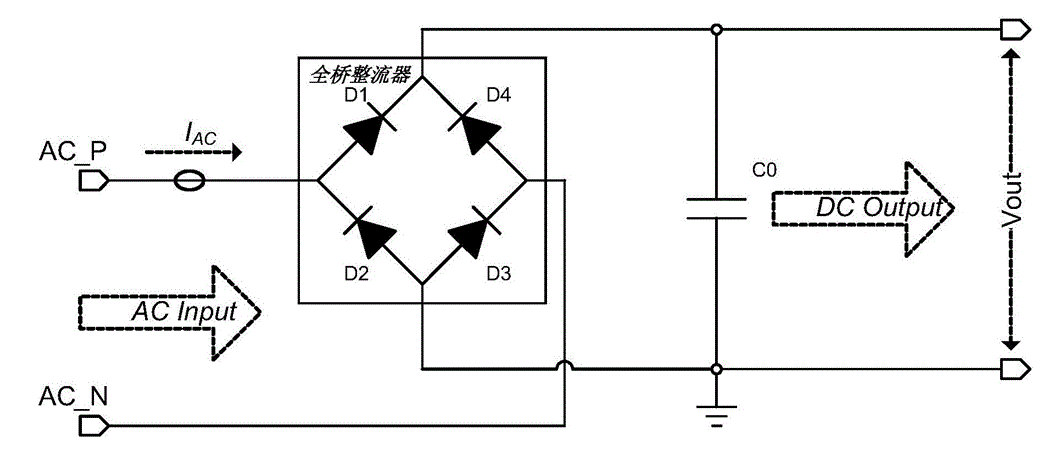

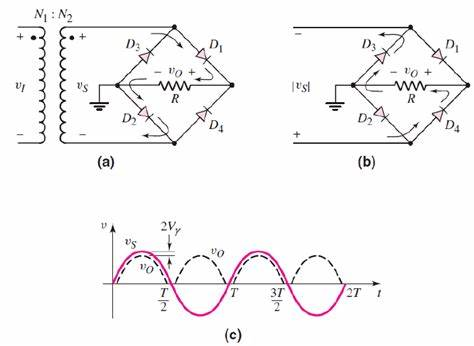

Slika 7. Vezje in izhodna valovna oblika s polnim mostom

Učinkovitost in dolgoživost usmernika s polnim valom sta močno odvisna od ocen PIV njegovih diod.Kadar se uporabljajo diode z ustreznimi ocenami PIV, prispevajo k splošni robustnosti vezja, kar mu omogoča, da zanesljivo deluje tudi v zahtevnih pogojih.Ta zanesljivost je odlična v stabilnosti moči aplikacij, kot so medicinska oprema, komunikacijski sistemi in industrijski stroji.

Če so diode pravilno ocenjene, preprečujejo vzvratno uhajanje tokov in električno razčlenitev, kar zagotavlja enakomeren in dosleden izhod DC.Ta stabilnost ne samo ščiti občutljive komponente na nižji stopnji, ampak tudi zmanjšuje zahteve glede vzdrževanja in zmanjšuje tveganje dragih izpadov sistema.Poleg tega pravilna izbira PIV omogoča usmerju, da obvlada občasne nalete ali nenormalna nihanja napetosti, ne da bi pri tem ogrozila njegovo celovitost ali učinkovitost.

Filter kondenzatorja v polno valovalnih mostu

Integracija kondenzatorskega filtra v polni valovi mostov je izboljšanje, ki povečuje kakovost izhodnega neposrednega toka (DC).Celotni mostni usmerniki učinkovito pretvorijo izmenični tok (AC) v DC, vendar takojšen izhod ni gladek, enakomeren DC.Namesto tega gre za pulzirajočo DC valovno obliko, za katero so značilni periodični vrhovi in ​​korita.To nihanje lahko povzroči težave za občutljive elektronske naprave, ki zahtevajo zanesljivo delovanje konstantne in stabilne napetosti.Za reševanje te omejitve in izboljšanje izhoda usmernika se doda filter kondenzatorja.Sposobnost kondenzatorja za shranjevanje in sproščanje električne energije postopoma pomaga ublažiti ta nihanja, kar ustvari čistejšo in stabilnejšo DC napetost.

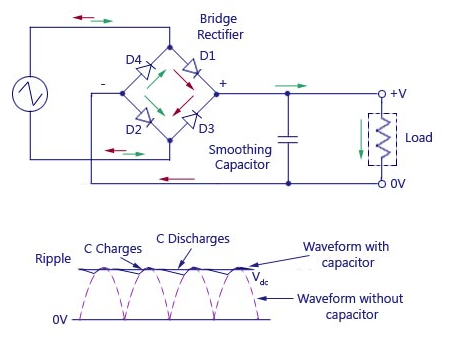

Slika 8. Polno valovni usmernik s filtrom kondenzatorja

Vloga in mehanizem kondenzatorskih filtrov

Glavni namen kondenzatorja v usmerniku s polnim valom je zmanjšati valovanje in stabilizirati izhodno napetost.Ripple se nanaša na majhno, preostalo komponento AC, ki ostane nameščena na popravljenem DC izhodu.Ta valovanje se pojavi, ker postopek rektifikacije pretvori izmenične pozitivne in negativne polovice izmenične oblike v pulzirajoč DC, vendar ne odpravlja popolnoma nihanja napetosti.Filter kondenzatorja deluje tako, da se napolni na največjo napetost popravljene valovne oblike, ko se diode prenašajo, in nato izpuščeni za vzdrževanje napetosti, ko diode ne vodijo.

Ta mehanizem za odvajanje naboja zagotavlja, da napetost čez obremenitev ostane relativno konstantna, tudi če rektirana izmenična napetost pade med vrhove.Kondenzator napolni vrzeli med impulzi popravljenega DC, izravnava valovno obliko in zmanjša valovanje.Rezultat je veliko bolj staalen DC izhod, ki je potreba po napajanju občutljivih elektronskih naprav, kot so mikrokontrolerji, senzorji in komunikacijski sistemi, kjer lahko celo manjše spremembe napetosti vodijo do težav z zmogljivostjo.

Izboljšanje izhodne stabilnosti z večjimi kondenzatorji

Vrednost kapacitivnosti filtrirnega kondenzatorja igra vlogo pri določanju učinkovitosti zmanjšanja valovanja.Večji kondenzator ima večjo zmogljivost za shranjevanje naboja, kar mu omogoča učinkovitejše vzdrževanje napetosti med fazami nekondukcije izmeničnega cikla.Ta povečana zmogljivost skladiščenja zmanjšuje padce napetosti med vrhovi popravljenega izhoda, kar ima za posledico bolj gladko in stabilnejšo DC valovno obliko.Večja kot je kapacitivnost, boljši kondenzator lahko kompenzira nihanja v popravljeni napetosti, kar zmanjša amplitudo valovanja.

Vendar izbira velikosti kondenzatorja vključuje kompromise.Medtem ko lahko večji kondenzator izboljša stabilnost, zavzame tudi več fizičnega prostora, poveča stroške in morda zahteva daljše čas polnjenja.Zato morate uravnotežiti te dejavnike in izbrati velikost kondenzatorja, ki izpolnjuje posebne zahteve aplikacije.Za visoko natančne elektronske aplikacije, kot so medicinska oprema ali laboratorijski instrumenti, so večji kondenzatorji pogosto prednostni, da bi zagotovili najvišjo raven stabilnosti in zmogljivosti napetosti.

Koristi

V praktični nastavitvi je kondenzator povezan vzporedno z obremenitvijo, čez izhodne sponke usmernika.Ta konfiguracija omogoča kondenzatorju, da deluje kot pufer, absorbira nenadne spremembe napetosti in zaščito obremenitve pred temi nihanji.Z vzdrževanjem stabilne izhodne napetosti filter kondenzatorja poveča delovanje usmernika in preprečuje poškodbe na nižji komponentah, ki jih povzroča izpostavljenost neskladnim napetosti.Ena od prednosti filtriranja kondenzatorja je podaljšana življenjska doba elektronskih komponent.Naprave, ki so podvržene napetosti ali nihajoči napetosti, se ponavadi izpraznijo hitreje, saj komponente nenehno obremenjujejo spremembe.Zmogljivi DC izhod, ki ga zagotavlja kondenzatorski filter, zmanjšuje ta napetost, kar izboljša zanesljivost in trajnost celotnega sistema.

Izboljšana stabilnost napetosti je še posebej odlična pri aplikacijah, kot so polnilci baterij, kjer je za varno in učinkovito polnjenje baterij natančna in dosledna napetost.Nihajoča napetost bi lahko poškodovala baterijo ali zmanjšala njegovo življenjsko dobo.Podobno so druge elektronske naprave, kot so ojačevalniki, procesorji in komunikacijska oprema, odvisne od nemotene moči DC za pravilno delovanje.V teh primerih kondenzatorski filter ne samo poveča delovanje naprave, ampak tudi zagotavlja njegovo dolgoročno zanesljivost.

Prednosti polnih mostnih usmernikov

Popolni mostni usmerniki so splošno prepoznani po številnih prednostih, zaradi česar so v različnih elektronskih aplikacijah prednostna izbira.Njihova sposobnost učinkovitega pretvorbe izmeničnega toka (AC) v neposredni tok (DC), v kombinaciji s stroškovno učinkovitimi in visokozmogljivimi značilnostmi, izstopa v primerjavi z drugimi metodami napravljanja.Spodaj podrobneje raziskujemo primarne prednosti polnih mostnih usmernikov.

Odprava transformatorja na sredini

Ena od prednosti polnih mostnih usmernikov je, da odpravljajo potrebo po transformatorju na sredini, poenostavijo oblikovanje vezja in zmanjšajo stroške.Transformator na sredini, ki je potreben v nekaterih konfiguracijah usmernikov, kot so sredinski usmerni usmerniki, ima sekundarno vijuganje s priključkom na sredini (sredinska pipa).Oblikovanje in izdelava takšnih transformatorjev je lahko zapletena in draga, saj je treba navijanje enakomerno in natančno cepiti, da se zagotovi uravnotežena zmogljivost.

Z odstranitvijo zahteve za sredinsko pipo polno mostovsko usmerjevalniki racionalizirajo arhitekturo vezja.Ta poenostavitev povzroči transformatorje, ki jih je lažje in manj drago proizvajati, saj ne potrebujejo več dodatnega navitja v sredini.Poleg tega odsotnost sredinske pipe zmanjšuje velikost in težo transformatorja, zaradi česar so polni mostni usmerniki bolj primerni za kompaktne in lahke modele.Kot rezultat, ti usmerniki ponujajo tako gospodarske kot praktične prednosti, zlasti v aplikacijah, kjer sta stroški in preprostost ključni vidiki.

Povečana izhodna napetost

Popolni mostni usmerniki v celoti izkoristijo tako pozitivne kot negativne polovice izmenične valovne oblike, kar dejansko podvoji frekvenco popravljenega izhoda v primerjavi s napol valovnimi usmerniki.Ta povečana uporaba izmeničnega signala vodi do večje DC izhodne napetosti za isto sekundarno napetost transformatorja.V nasprotju s tem napol valovni usmerniki uporabljajo le polovico izmeničnega cikla, kar ima za posledico nižjo učinkovitost in izhodno napetost.

Ta značilnost polnih mostnih usmernikov je idealna za aplikacije, kjer je potreben višji DC izhod.Z ustvarjanjem večje in neprekinjene DC napetosti polno mostov izboljšajo učinkovitost procesa pretvorbe moči.Ta prednost je koristna pri napravah, kot so napajalniki za komunikacijske sisteme, industrijska oprema in vezja za polnjenje baterije, kjer višji in doslednejši izhod DC povečuje splošno delovanje.

Nižje zahteve glede inverzne napetosti

Druga prednost polnih mostnih usmernikov so njihove zmanjšane zahteve za inverzno napetost (PIV) za diode.V centru z uporabo polnilnega usmernika mora vsaka dioda prenesti polno največjo napetost sekundarnega navitja transformatorja v obratni pristranskosti.Vendar pa mora v polnem mostnem usmerju vsaka dioda le blokirati polovico te največje napetosti, saj se napetost med delovanjem deli čez diode.

Ta zmanjšana napetostna napetost omogoča uporabo diod z nižjimi ocenami PIV, ki so pogosto cenejše od njihovih kolegov z visokim PIV.Z omogočanjem uporabe stroškovno učinkovitejših diod, ne da bi pri tem žrtvovali uspešnost ali zanesljivost, polni mostni usmerniki nudijo jasno gospodarsko korist.Zaradi tega je najprimernejša izbira tako po nizkocenovni potrošniški elektroniki kot v obsežnih industrijskih sistemih, kjer je bistvenega pomena zmanjšanje stroškov brez ogrožanja kakovosti.

Izhod iz izhoda in višji faktor uporabe transformatorjev

Ena izmed izstopajočih prednosti polnih mostnih usmernikov je njihova sposobnost izdelave bolj gladkega DC izhoda.Odpravljeni izhod celotnega mostus usmernika ima nižji faktor valovanja v primerjavi s usmerniki na pol vala, kar pomeni bolj stabilno in dosledno DC napetost.Ta bolj gladek izhod je pomemben za občutljive elektronske naprave, kot so mikrokontrolerji, senzorji in komunikacijska oprema, ki zahtevajo stabilno moč za zanesljivo delovanje.

Poleg tega polni mostni usmerniki ponujajo višji faktor uporabe transformatorjev (TUF), merilo, kako učinkovito se zmogljivost transformatorja uporablja za zagotavljanje moči za obremenitev.Celotna konfiguracija mostu zagotavlja, da je transformator aktiven med obema polovicama izmeničnega cikla, kar maksimira njegovo moč dovajanja moči.Višji TUF ne samo izboljša energetsko učinkovitost, ampak tudi zmanjšuje velikost in stroške transformatorja, saj se uporablja njegov polni potencial.Ta kombinacija bolj gladkega DC izhoda in boljše uporabe transformatorjev naredi polne mostne usmernike energijsko učinkovito in praktično izbiro za sodobne elektronske sisteme.

Slabosti polnih mostnih usmernikov

Polni mostni usmerniki so zelo učinkoviti in se v mnogih aplikacijah široko uporabljajo zaradi svoje sposobnosti uporabe obeh polovic izmenične valovne oblike.Vendar pa imajo posebne pomanjkljivosti, ki lahko v določenih situacijah vplivajo na njihovo praktičnost.Razumevanje teh pomanjkljivosti je pomembno za izbiro ustrezne metode popravljanja na podlagi potreb določene aplikacije.Spodaj so glavne pomanjkljivosti polnih mostnih usmernikov, podrobno razložene.

Povečana kompleksnost in stroški vezja

Ena od pomanjkljivosti polnega mostu usmernika je njegova povečana kompleksnost vezja v primerjavi s enostavnejšimi metodami rektifikacije, kot je napol valovni usmernik.Popoln mostni usmernik potrebuje štiri diode, medtem ko usmernik na pol vala potrebuje le eno.Zaradi vključitve teh dodatnih komponent je zasnova vezja bolj zapletena, kar zahteva več povezav in prostora.Za kompaktne elektronske naprave, kjer je zmanjšanje velikosti vezja prednostna naloga, lahko večja velikost in povečano število komponent predstavljajo oblikovalske izzive.

Faktor stroškov je še en premislek.Vsaka dioda dodaja materialne stroške, povečano število komponent pa poveča skupne stroške proizvodnje.Poleg tega bolj zapletena zasnova pomeni več potencialnih točk odpovedi, kar lahko zaplete odpravljanje težav in vzdrževanja.Za panoge ali aplikacije, kjer sta stroškovno učinkovitost in preprostost ključna, bi lahko dodani stroški in kompleksnost celotnega mostu lahko naredili manj privlačne.

Večji padec napetosti v izhodu

V polnem mostnem usmerju tok prehaja skozi dve diodi med vsakim pol cikla izmeničnega vhoda.Vsaka od teh diod uvaja padec napetosti naprej, kar je približno 0,7 voltov za standardne silicijeve diode.Kot rezultat, je skupni padec napetosti na cikel približno 1,4 voltov.Ta padec je manjši v visokonapetostni aplikaciji, vendar postane resna težava v sistemih z nizko napetostjo, kjer je potrebno ohranjanje čim več vhodne napetosti.

Zmanjšana izhodna napetost, ki jo povzroči ta padec napetosti, lahko negativno vpliva na celotno učinkovitost usmernika, zlasti v scenarijih, kjer je pomemben vsak delež napetosti.Za naprave z nizko močjo ali z nizko napetostjo bodo morda potrebni dodatni koraki, kot je povečanje napetosti, da se izhod uporabi uporabna.Te dodatne faze ne samo povečajo stroške in zapletenost sistema, ampak lahko uvedejo tudi nadaljnje izgube energije.

Ogrožena učinkovitost zaradi padca napetosti

Padec napetosti čez diode ne zmanjšuje samo izhodne napetosti, ampak tudi prispeva k izgubam učinkovitosti v obliki zapravljene energije.Ta energija se razprši kot toplota, kar ne prispeva k napajanju obremenitve, ampak namesto tega zmanjšuje skupno energetsko učinkovitost sistema.Ta izguba je odlična pri aplikacijah, ki so občutljivi na moč, kot so naprave, ki jih poganjajo baterije ali sistemi obnovljivih virov energije, kjer je ohranjanje energije glavna prednostna naloga.

Pri modelih z visoko učinkovitostjo se lahko celo majhne izgube energije sčasoma znižajo, kar vodi do višjih operativnih stroškov in nižje splošne zmogljivosti sistema.Te izgube morate upoštevati pri uporabi celotnega mostu in morda morate raziskati alternativne metode popravljanja ali učinkovitejše diode, kot so Schottky Diode, da zmanjšate vpliv kapljic napetosti.

Povečane potrebe po toploti in potrebe po toplotnem upravljanju

Toplota, ki nastane zaradi padca napetosti čez diode, uvaja dodatne oblikovalske izzive.Ko tok teče skozi diode, je treba energijo izgubljeno kot toploto učinkovito upravljati, da se prepreči pregrevanje.V aplikacijah ali okoljih z visoko močjo z omejenimi možnostmi hlajenja to postane skrb.Če toplota ni ustrezno razpršena, lahko privede do toplotnega stresa na diodah, kar zmanjša njihovo življenjsko dobo in zanesljivost.

Rešitve toplotnega upravljanja, kot so toplotni potopi, ventilatorji ali napredni hladilni sistemi, bodo morda potrebne, da ohranijo usmernik, ki deluje v mejah varne temperature.Vendar ti ukrepi sistemu dodajo nadaljnje stroške in zapletenost.Slabo toplotno upravljanje lahko pospeši obrabo komponent, kar poveča verjetnost napak v sistemu in zahteva pogostejše vzdrževanje ali zamenjavo.

Zavedbi in vzdrževanje

Zanašanje na štiri diode v polnem mostnem usmerju uvaja stopnjo soodvisnosti, ki lahko ogrozi zanesljivost sistema.Neuspeh katere koli diode moti celoten postopek popravljanja, kar vodi do izgube funkcionalnosti.Zaradi tega je koristno uporabljati visokokakovostne diode in oblikovati vezje z ustreznimi zaščitnimi mehanizmi, kot so varovalke ali zaviralce, da se prepreči poškodbe, ki jih povzročajo napetostni trni ali druge anomalije.

Potreba po rednem vzdrževanju, da se zagotovi, da vse diode pravilno delujejo, doda operativne režijske stroške.To velja v sistemih, kjer izpadi niso sprejemljivi, na primer industrijska avtomatizacija ali medicinska oprema.V teh primerih so potrebni načrtovani inšpekcijski pregledi in zamenjavi komponent za ohranitev doslednih zmogljivosti, povečanje dolgoročnih stroškov in prizadevanja za vzdrževanje.

Mostni usmernik proti polni mostni usmernik

Izrazi mostu in usmernik polnega mostu se pogosto uporabljata zamenljivo in se nanašajo na isto konfiguracijo usmernika.Oba opisujeta vezje, ki uporablja štiri diode, razporejene v mostu za pretvorbo izmeničnega toka (AC) v neposredni tok (DC).Ta vrsta usmernika je standardna zasnova v napajalni elektroniki, znana po svoji učinkovitosti in sposobnosti uporabe celotne AC valovne oblike za polno vodenje.Mostični usmernik je vsako vezje usmernika, ki tvori most s svojimi komponentami za doseganje polnega vala.Izraz polni mostni usmernik je bolj specifičen in poudarja standardno zasnovo z uporabo štirih diod.V večini praktičnih razprav dva izraza pomenita isto stvar in se uporabljata za opis istega vezja.Ta zasnova je naklonjena, ker obe polovici izmenične valovne oblike pretvori v enosmerni DC izhod, zaradi česar je učinkovitejši od usmernikov na pol vala.

Celoten mostni usmernik je pomemben pri napajalnih vezjih, ker zagotavlja stabilen in zanesljiv DC izhod, ki je potreben za pravilno delovanje elektronskih naprav.Njegova sposobnost maksimiranja uporabe vhodnega izmeničnega signala in hkrati zmanjšanje izgube napetosti je idealna za aplikacije z veliko močjo.Ta konfiguracija se običajno uporablja v sistemih, kot so računalniški napajalniki, polnilci baterij in druge naprave, ki zahtevajo čisto in enakomerno DC napajanje.Glavne prednosti celotnega mostu usmernika vključujejo večjo učinkovitost in povečano izhodno napetost v primerjavi s usmerniki na pol vala.Z uporabo obeh polovic izmenične valovne oblike podvoji izhodno frekvenco, kar poenostavi postopek filtriranja, potreben za zgladitev DC izhoda.Ta zasnova tudi poveča energetsko učinkovitost in zagotavlja bolj dosledno izhodno napetost, zaradi česar je prednostna izbira v sodobnih sistemih za pretvorbo moči.Mostični usmernik in polni mostni usmernik se nanašata na isto vezje, ki se uporablja za pretvorbo AC v DC.Ta zasnova je učinkovita, zanesljiva in se pogosto uporablja v napajalnih vezjih za različne elektronske naprave.Njegova sposobnost zagotavljanja stalne DC moči z minimalnimi izgubami je odlična sestavina v sodobni elektroniki.

Napol mostu proti polnemu mostnem usmernik

Pri primerjavi napol mostnih usmernikov in polnih mostnih usmernikov je treba razumeti razlike v njihovem oblikovanju, delovanju in zmogljivostih.Te razlike vplivajo na njihovo primernost za različne aplikacije, zlasti glede na izhodno napetost, učinkovitost in stabilnost.Medtem ko oba usmernika služita istemu namenu, pretvorba izmeničnega toka (AC) v usmerjanje toka (DC) njihove konfiguracije in vedenja se razlikujejo, kar vpliva na njihovo praktično uporabo v elektronskih sistemih.

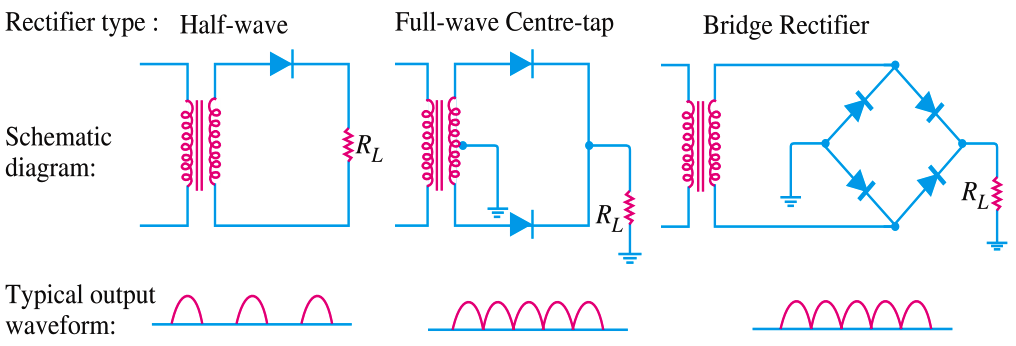

Slika 9. Napol-valovi, konfiguracije usmernikov s polnim valom in polno valovnim mostom

Konfiguracija in delovanje

Celoten mostni usmernik, ki se pogosto preprosto imenuje mostni usmernik, je sestavljen iz štirih diod, razporejenih v konfiguraciji mostu.Ta zasnova omogoča usmerniku, da pretvori pozitivne in negativne polovice vhodne oblike AC v enosmerni DC izhod.Ne glede na to, ali je vhod v pozitivnem ali negativnem polkolu, dve od štirih diod v mostu, ki zagotavljata, da polarnost izhoda ostane konstantna.Ta sposobnost uporabe celotne AC valovne oblike povzroči večjo učinkovitost in bolj gladko izhod v primerjavi z drugimi metodami rekcije.

V nasprotju s tem napol mostni usmernik uporablja le dve diodi skupaj s sredinskim transformatorjem.Sredinska tapka deluje kot nevtralna točka, kar razdeli sekundarno navijanje transformatorja na dva enaka dela.Med delovanjem se ena dioda izvaja med pozitivnim napol ciklom izmeničnega vhoda, druga dioda pa med negativnim polkrogom izvaja.Ker se naenkrat uporablja le polovica izmenične valovne oblike, je izhod iz pol mostu manj učinkovit, saj zavrže polovico razpoložljive moči.

Medtem ko polni mostni usmerniki odpravljajo potrebo po sredinskem transformatorju, ki poenostavi zasnovo vezja in zmanjšuje stroške, se pol mostni usmerniki močno zanašajo na to središče za delovanje.Ta odvisnost poveča zapletenost oblikovanja transformatorjev in omejuje njihovo učinkovitost v nekaterih aplikacijah, zaradi česar je polna mostna usmernik bolj praktična izbira za sodobna, visokozmogljiva vezja.

Izhodna napetost in stabilnost

Glavna prednost celotnega mostu usmernika je njegova sposobnost uporabe obeh polovic izmenične valovne oblike, kar poveča izhodno napetost.To podvoji tudi frekvenco popravljenega DC, kar ima za posledico lažji izhod z manj nihanji ali valovi.Zmanjšana napetost valovanja je pomembna za občutljive elektronske naprave, kot so računalniki, medicinska oprema in komunikacijski sistemi, ki potrebujejo stabilno in dosledno dovajanje DC, da lahko zanesljivo delujejo.

Nasprotno pa pol mostu ustvari nižjo izhodno napetost, ker med vsakim ciklom uporablja le polovico izmenične valovne oblike.Posledica tega je bolj pulzirajoči DC izhod z večjo vsebnostjo valovanja, kar lahko povzroči nestabilnost in neučinkovitost v aplikacijah, ki zahtevajo nemoten napajanje.Večja napetost valovanja zahteva dodatne komponente filtriranja, kot so kondenzatorji, za izravnavo proizvodnje, kar lahko poveča stroške in zapletenost v sistemih.Za aplikacije, ki zahtevajo visok in stabilen izhod, so najprimernejša izbira polnih mostnih usmernik.Vendar pa lahko v manj zahtevnih scenarijih, pri katerih je mogoče tolerirati manjša nihanja napetosti, zadostujejo na pol mostnih usmernikov.

Učinkovitost in uporaba transformatorjev

Faktor uporabe transformatorjev (TUF) je pomembno merilo, kako učinkovito usmerjevalnik uporablja zmogljivost transformatorja, da dostavi moč.Popolni mostni usmerniki imajo višji TUF, ker uporabljajo obe polovici vhodne valovne oblike AC, ne da bi potrebovali transformator, ki je bil v sredini.Zaradi tega so sami po sebi bolj učinkovite, kar omogoča boljše dovajanje energije in zmanjšane izgube energije.

V nasprotju s tem imajo pol mostni usmerniki zaradi svoje odvisnosti od transformatorja, ki je bil v sredini, pogosto nižji TUF.Sredinska pipa zmanjšuje učinkovito uporabo sekundarnega navijanja transformatorja, kar vodi do povečanih izgub energije.Oblikovanje transformatorja v središču je bolj zapleteno in drago, kar še dodatno zmanjšuje skupno stroškovno učinkovitost polovičnih mostnih usmernikov v številnih scenarijih.Za aplikacije z visoko močjo, kjer sta potrebna učinkovitost in varčevanje z energijo, polni mostni usmerniki presegajo svoje pol mostu.Vendar pa so v enostavnejših, nizki porabi moči, kjer je učinkovitost manj zaskrbljujoča, še vedno lahko izvedljiva možnost.

Primernost za aplikacije

Popolni mostni usmerniki se pogosto uporabljajo v aplikacijah, kjer so pomembni moči, stabilni izhod in zanesljivost.Sem spadajo industrijski napajalniki, polnilci baterij, sistemi za obnovljive vire energije in elektronske naprave, ki zahtevajo dosledno DC napajanje.Njihova sposobnost izdelave gladkega in učinkovitega proizvodnje je koristna v okoljih, kjer učinkovitosti in stabilnosti ni mogoče ogrožati.

Po drugi strani se na pol mostnih usmernikov pogosteje najde v aplikacijah z majhno močjo, kjer sta stroški in preprostost prednost pred učinkovitostjo.Te aplikacije vključujejo majhne gospodinjske aparate, igrače in druge naprave, kjer je vpliv večje napetosti valovanja in nižje izhodne napetosti zanemarljiv.V takih primerih je preprostost in nižji stroški usmernika pol mostu praktična rešitev.

Usmernik s polnim valom v primerjavi s sredinskim usmernik tapka

Pri primerjavi usmernikov s polnim valom, zlasti mostom, do središčnih usmernikov do pipe, je potrebnih njihovih razlik v oblikovanju, zmogljivosti in stroških.Ti usmerniki dosegajo enak cilj, pretvorijo AC v DC, vendar se njihove konfiguracije, učinkovitost in aplikacije razlikujejo.Z raziskovanjem njihovih strukturnih in operativnih niansov lahko ugotovimo, kateri usmernik je bolj primeren za posebne potrebe, uravnoteževanje dejavnikov, kot so učinkovitost, zanesljivost in stroškovno učinkovitost.

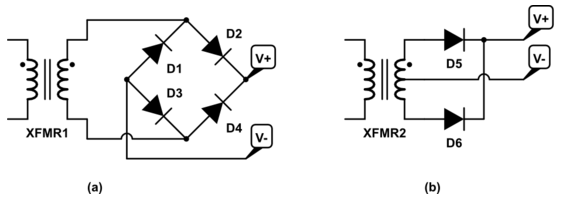

Slika 10. Polno valovni mostni usmernik v primerjavi s srednjim dotikom usmernikom

Oblikovanje in strukturne razlike

Umernik s polnim valom uporablja štiri diode, razporejene v konfiguraciji mostu, da odpravi obe polovici izmenične valovne oblike.Ta zasnova odpravlja potrebo po sredinskem transformatorju, ki poenostavi vezje in zmanjšuje stroške, povezane s proizvodnjo transformatorjev.Med delovanjem dve diodi vodita tok med pozitivnim napol ciklom izmeničnega vhoda, druga dve diodi pa med negativnim polkrogom vodita.To zagotavlja, da se uporablja celotna ac valovna oblika, kar ima za posledico učinkovito pretvorbo moči in dosledno polarnost v izhodu DC.

Po drugi strani pa se srednji usmernik za pipo zanaša na transformator s srednjo pipo na sekundarnem navijanju.Ta sredinska pipa služi kot nevtralna točka, ki deli izhod transformatorja na dve enaki polovici, od katerih vsaka odpravlja ena od obeh diod v vezju.Med pozitivnim pol ciklom izmeničnega vhoda ena dioda vodi, medtem ko v negativnem pol cikla izvaja druga dioda.Ker pa srednja tapka učinkovito razdeli izhod transformatorja, vsaka dioda v sredinskem usmerju za pipe samo odpravi polovico celotne napetosti.Ta razlika v oblikovanju pomeni, da lahko mostni usmernik uporabi preprostejši transformator brez sredinskega pipa, kar je koristno za aplikacije, kjer sta zaskrbljenost stroškov in zapletenosti.Medtem je odvisnost od osrednjega tapka od specializiranega transformatorja manj vsestranska in potencialno dražja za izvajanje.

Uspešnost in učinkovitost

Glede na uspešnost je usmernik s polnim valovnim mostom na splošno učinkovitejši, saj uporablja celotno AC valovna oblika.Z uporabo vse sekundarne napetosti transformatorja mostni usmernik ustvari višji izhod DC za iste specifikacije transformatorjev v primerjavi s sredinskim usmerjem.To pomeni boljšo učinkovitost pretvorbe napetosti, bolj gladko DC izhod in večjo povprečno napetost.Zaradi teh značilnosti je mostni usmernik boljšo izbiro za aplikacije, ki zahtevajo stabilen in visok DC izhod, kot so napajalniki za industrijsko opremo ali občutljive elektronske naprave.

Srednji usmernik za pipe, čeprav je učinkovit, je zaradi svojih omejitev načrtovanja manj učinkovit.Ker vsaka dioda samo odpravlja polovico izhodne napetosti transformatorja, je skupni DC izhod nižji za isti vhod transformatorja.Zahteve z deljenim transformatorjem in višje zahteve po inverzni napetosti (PIV) na diodah prispevajo k izgubam energije in naredijo sistem manj učinkovit.Ta nižja učinkovitost in zmanjšana izhodna napetost naredijo osrednji usmernik za pipo manj primeren za aplikacije z visokim povpraševanjem, kjer je treba optimizirati vsak delček moči.Drug vidik zmogljivosti je faktor valovanja, ki meri količino izmeničnega ripple, ki je nameščen na izhodu DC.Mostični usmerniki imajo nižji faktor valovanja, ki proizvaja bolj gladek DC signal v primerjavi s srednjimi usmerniki.Manjši izhod iz mostu usmernika zmanjšuje potrebo po obsežnem filtriranju, kar še izboljša njegovo učinkovitost in zanesljivost.

Napetostni stres in posledice stroškov

Napetostni stres na diodah v teh dveh konfiguracijah je dejavnik njihovih stroškov in zanesljivosti.V mostnem usmerju je vsaka dioda v svoji nekondukcijski fazi podvržena le polovici vršne napetosti.Ta zmanjšana napetostna napetost omogoča uporabo diod z nižjo oceno, ki so cenejše in lažje nastajajo.Nižji stres prav tako zmanjšuje verjetnost odpovedi diode, kar poveča splošno zanesljivost in dolgo življenjsko dobo usmernika.

Nasprotno pa srednji usmernik tapka postavlja večje napetostne potrebe na svojih diodah.Vsaka dioda mora blokirati popolno največjo napetost ene polovice izhoda transformatorja, ki zahteva višje ocene in močnejše diode.Te diode so dražje, kar povečuje skupne stroške usmernika.Višje napetostne napetosti na diodah ustvarja več toplote, kar zahteva boljše rešitve toplotnega upravljanja, kot so toplotni potopi, da prepreči pregrevanje in zagotovi zanesljivo delovanje.To sistemu dodaja dodatno zapletenost in stroške.

Primernost aplikacije

Umernik polnega valovnega mostu je primeren za učinkovitost aplikacij, visoko izhodno napetost in stroškovno učinkovitost.Njegova sposobnost uporabe preprostejših transformatorjev in nižjih diod je prednostna izbira v sodobni elektroniki, vključno z industrijskimi napajalniki, sistemi za obnovljive vire energije in vezji za polnjenje baterij.Njegov bolj gladek DC in zmanjšan faktor valovanja sta idealen za občutljive elektronske naprave, ki zahtevajo stabilno in dosledno moč.

Srednji usmernik za tapka, čeprav je manj učinkovit, lahko še vedno najde uporabo v aplikacijah, kjer je transformator v sredini že del zasnove ali kjer so zahteve glede izhodne napetosti nižje.Običajno se uporablja v starejših modelih ali situacijah, kjer je izhod transformatorja naravno razdeljen, na primer v avdio opremi ali posebnih zapuščenih sistemih.Vendar pa zaradi njegovih omejitev učinkovitosti in stroškov manj konkurenčno pri novejših, zahtevnejših aplikacijah.

Uporaba polno valovih mostov

Popolnoma valovni mostni usmerniki igrajo vlogo pri širokem razponu aplikacij, ki zahtevajo pretvorbo izmeničnega toka (AC) v usmerjanje toka (DC).Njihova sposobnost zagotavljanja gladkega in stabilnega DC izhoda je odlična v številnih elektronskih sistemih, od napajanja majhnih naprav do podpore velikega industrijskega stroja.Spodaj je nekaj najpogostejših aplikacij s polnimi valovnimi mostnimi usmerniki, podrobno razloženo.

Vezja za polnjenje baterije

Popolni valovni mostni usmerniki so pomembna sestavina vezij za polnjenje baterije, ki se pogosto uporabljajo za polnjenje prenosnih naprav, kot so pametni telefoni, prenosni računalniki in napajalne banke.V teh vezjih usmernik pretvori AC iz omrežnega napajanja v DC, kar je oblika električnih baterij, ki jih potrebuje za polnjenje.Z učinkovito uporabo obeh polovic izmenične valovne oblike usmernik zagotavlja stalen pretok DC moči, kar skrajša čas polnjenja in izgubo energije.Ta stabilen in dosleden izhod DC se uporablja za varnost in dolgo življenjsko dobo baterij.Nepravilni ali pulzirajoči DC lahko povzroči pregrevanje ali poškodbe baterijskih celic, medtem ko gladki izhod iz usmernika s polnim valom preprečuje te težave.Ti usmerniki najdemo tudi v sistemih za polnjenje baterij za električna vozila za zagotavljanje optimalnih zmogljivosti baterije.

DC napajalniki

DC napajalniki so ena najpogostejših aplikacij usmernikov s polnimi valovi.Ti usmerniki se uporabljajo v napajalnih adapterjih, industrijskih kontrolah in različnih elektronskih napravah za pretvorbo AC vhoda v enakomeren DC izhod.Odpravljeni DC se nadalje filtrira in regulira, da ustreza specifičnim in trenutnim zahtevam povezanih naprav.V industrijskih aplikacijah so polno valovni mostni usmerniki sestavni del sistemov, ki potrebujejo dosledno in zanesljivo DC moč, kot so krmilniki motorjev, sistemi za avtomatizacijo in obdelovalne stroje.Sposobnost zagotavljanja visokega, stabilnega izhoda naredi te usmernike odlične za napajanje občutljive opreme, ki bi lahko okvarila zaradi nihanj moči.Široko se uporabljajo v gospodinjskih aparatih, medicinskih pripomočkih in telekomunikacijskih sistemih, kar zagotavlja nemoteno delovanje in dolgotrajno življenjsko dobo naprav.

LED vozniške vezje

Polno valovni mostni usmerniki se uporabljajo v LED gonilnih tokokrogih, kjer zagotavljajo stabilno DC za sisteme LED razsvetljave.LED LED delujejo na DC napajanju in morebitna nihanja ali valovanja v oskrbi lahko povzročijo utripajoče ali celo trajne poškodbe LED.Usmernik pretvori vhod AC v dosleden izhod DC in tako zagotovi, da LED prejemajo enakomeren tok.Ta aplikacija je pomembna v komercialnih in stanovanjskih razsvetljavi, pa tudi v dekorativni osvetlitvi LED.Uporaba polno valovalnih mostov pomaga izboljšati življenjsko dobo in delovanje LED, zaradi česar je ključna sestavina v energetsko učinkovitih raztopičnih rešitvah.

Neprekinjene napajalnike (UPS)

V neprekinjenih sistemih napajanja (UPS) imajo polno valovni mostni usmerniki vlogo pri pretvorbi AC v DC, ki se nato uporabi za polnjenje rezervne baterije.Med izpadom električne energije se shranjena DC energijo v bateriji pretvori nazaj v AC, da se vzdržuje neprekinjeno napajanje.Sposobnost usmernika, da zagotavlja dosleden in učinkovit izhod DC, zagotavlja, da baterija ostane popolnoma napolnjena in pripravljena za uporabo.Ta aplikacija je odlična v sistemih, neprekinjeni moči, kot so bolnišnice, podatkovni centri in sistemi za nujne primere.Z ohranjanjem stalnega pretoka moči s polnimi mostovskimi usmerniki pomagajo preprečiti izpadanje in zaščititi opremo pred poškodbami, ki jih povzročajo nenadne prekinitve moči.

Spremenljivo napajanje v laboratoriju

V laboratorijih za raziskave in razvoj se spremenljivi napajalniki laboratorija zanašajo na usmernike s polnimi valovi, da zagotovijo nastavljiv DC izhod.Ti napajalniki se uporabljajo v eksperimentalnih nastavitvah, kjer je potreben natančen nadzor nad napetostjo in tokom.Primernik zagotavlja, da se vhodni AC pretvori v gladek DC izhod, ki se nato regulira tako, da doseže želene ravni.Ta aplikacija je pomembna pri testiranju in prototipiranju elektronskih vezij, saj omogoča simulacijo različnih obratovalnih pogojev in natančno prilagoditev njihovih modelov.Visoka stabilnost in prilagodljivost, ki jo zagotavljajo polno valovni mostni usmerniki v laboratorijskih okoljih.

Prenosni polnilniki naprave

Celotni mostni usmerniki so ključna sestavina v prenosnih polnilcih naprav, kjer pretvorijo AC iz vtičnice v DC v DC, primerni za polnjenje naprav.Ti usmerniki zagotavljajo, da je izhod DC stabilen in znotraj zahtevanih napetosti in tokovnih omejitev za učinkovito in varno polnjenje.Učinkovitost usmernikov pomaga zmanjšati energetske odpadke, zaradi česar so polnilci bolj okolju prijazni in stroškovno učinkoviti.Od pametnih telefonov in tabličnih računalnikov do brezžičnih ušes in električnih orodij so prenosni polnilniki naprave odvisni od zanesljivih zmogljivosti usmernikov s polnim valom mostov, da bi zagotovili dosledno moč.

Polno valovni usmerniki na osnovi SCR

V sistemih za odpravljanje na osnovi SCR-jev usmerniki s polnim valom uporabljajo silikonske nadzorovane usmernike (SCR), da zagotovijo natančno napetost in nadzor toka.Ti usmerniki se uporabljajo v aplikacijah, kjer je potreben spremenljivi DC izhod, na primer v industrijskih strojih, krmilnikih motoričnih hitrosti in z visoko natančnostjo napajalnikov.Vključitev SCRS omogoča dinamično nastavitev popravljene napetosti, zaradi česar so ti sistemi vsestranski in primerni za aplikacije, ki zahtevajo visoko natančnost.Popolni vodni mostni usmerniki v tej konfiguraciji se običajno uporabljajo v okoljih, kjer se razmere obremenitve razlikujejo, kar zagotavlja optimalno delovanje in energetsko učinkovitost.

12V zalog za LED trakove

Celotni mostni usmerniki se pogosto uporabljajo za zagotavljanje regulirane 12V DC moči za LED trakove.Te sisteme razsvetljave običajno najdemo v domovih, pisarnah in dekorativnih nastavitvah, kjer je za pravilno delovanje potrebna dosledna in zanesljiva DC oskrba.S pretvorbo napetosti glavne napetosti v stabilen 12V DC izhod usmernik zagotavlja, da LED trakovi delujejo brez utripanja ali pregrevanja.Ta aplikacija je pomembna v energetsko učinkovitih svetlobnih sistemih, saj usmernik pomaga izboljšati delovanje in življenjsko dobo LED.

UPS sistemi

Poleg njihove vloge pri pretvorbi AC v DC so polno valovni mostni usmerniki najboljši pri ohranjanju neprekinjenega napajanja v sistemih UPS.S stabilizacijo DC izhoda, ki se uporablja za polnjenje rezervne baterije, ti usmerniki pomagajo zagotoviti, da lahko sistem UPS med izpadi brezhibno preklopi na napajanje baterije.Ta aplikacija je še posebej odlična v kritičnih okoljih, kot so bolnišnice, letališča in finančne institucije, kjer je neprekinjena moč potreba po varnosti in operativni kontinuiteti.Zanesljivost in učinkovitost usmernika prispevata k splošni uspešnosti in zanesljivosti sistema UPS.

Zaključek

Celoten mostni usmernik je ključna naprava pri pretvorbi AC v DC z veliko učinkovitostjo.V celoti izkorišča razpoložljivo električno energijo, kar ima za posledico večjo proizvodnjo in manjše izgube energije.Podrobno delovanje te naprave vključujejo upravljanje pretoka električne energije skozi njene diode in uporabo transformatorjev in kondenzatorjev, da se zagotovi, da je izhodna moč gladka in stabilna.To je pomembno ne le za majhno elektroniko, ampak tudi za težke aplikacije v industriji.Čeprav je morda bolj zapleten in potencialno dražji od preprostejših nastavitev, njegove koristi, kot so več moči in boljša poraba energije, omogočajo izbiro za napajanje različnih elektronskih sistemov.
