EPM7256AETC144-10N CPLD: podatkovni list, specifikacije, aplikacije in vodnik za programiranje

EPM7256AETC144-10N je programabilna logična naprava (CPLD) iz Intelove serije Max® 7000A.Ta čip je zasnovan za hitre zmogljivosti, ki deluje na do 172,4 MHz z zamudo 10 ns.Ta priročnik pojasnjuje vse o tem CPLD, vključno z njegovimi lastnostmi, specifikacijami, uporabo, kako ga programirati, in njegovo postavitev pin.Če potrebujete zanesljiv, programirljiv čip za digitalna vezja, vam bo ta članek pomagal razumeti, kako deluje.

Katalog

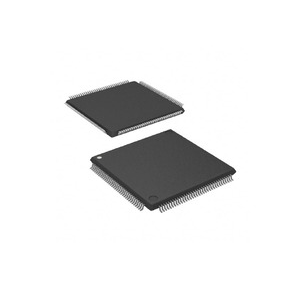

EPM7256AETC144-10N OPIS

The EPM7256AETC144-10N je visokozmogljiv CPLD iz Intelove serije Max® 7000A, prilagojen zahtevnim nalogam logične integracije.Ta naprava se ponaša z 256 makrocelic in približno 5000 uporabnimi vrati, kar omogoča veliko oblikovanje prožnosti in uporabnosti v zapletenih digitalnih okoljih.Deluje z največjo frekvenco 172,4 MHz z zamudo širjenja le 5,5 ns, je zasnovan za hitro delovanje.EPM7256AETC144-10N podpira robustne zahteve za logično oblikovanje s 3.3V delovno napetostjo in pakirano v kompaktnem 144-pinskem tankem paketu.EPM7256AETC144-10N uporablja nehlapni konfiguracijski pomnilnik na osnovi EEPROM, kar omogoča trajno shranjevanje programiranih podatkov.Ta funkcija v kombinaciji s programiranjem v sistemu prek vmesnika JTAG omogoča enostavnost pri posodobitvah in reprogramiranju na terenu, kar izboljšuje dolgoročno uporabnost, ne da bi potrebovali fizično konfiguracijo ali zamenjavo.

Zavarujte svoje projekte z zanesljivo tehnologijo, ki je dokazana na terenu, tako da boste danes z nami oddali svoje veliko naročilo za EPM7256AETC144-10N in zagotovili, da imate trdno rešitev CPLD.

EPM7256AETC144-10N CAD modeli

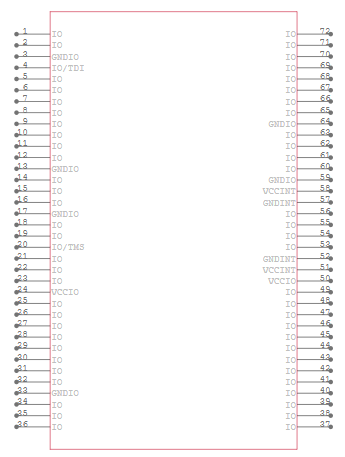

EPM7256AETC144-10N simbol

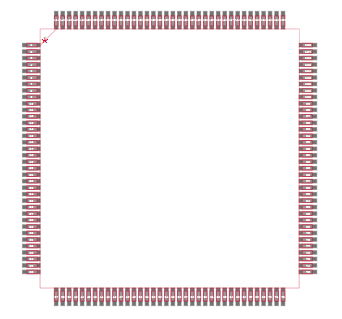

EPM7256AETC144-10N FISPInt

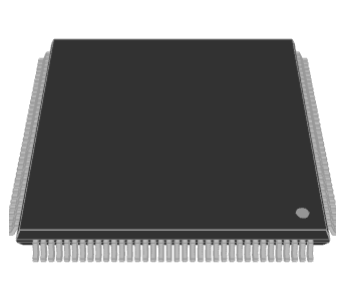

EPM7256AETC144-10N 3D model

Značilnosti EPM7256AETC144-10N

Makrocelice:Ta naprava je opremljena s 256 makrocelic.Makrocelice so nastavljive logične komponente, ki CPLD omogočajo izvajanje različnih logičnih funkcij.

Uporabna vrata:Omogoča približno 5000 uporabnih vrat.To se nanaša na enakovredno količino osnovnih logičnih vrat (na primer in ali ne), ki jih je mogoče konfigurirati znotraj naprave.

I/o zatiči:CPLD ima 120 vhodnih/izhodnih zatičev, ki omogočajo obsežno povezovanje z drugimi deli uporabnikovega elektronskega dizajna.

Zamuda za širjenje (TPD):Največja zamuda širjenja je 10 nanosekund, kar določa, kako hitro lahko CPLD obdela vhodne signale in ustvari izhode.

Frekvenca delovanja:Deluje lahko na frekvencah do 95,2 MHz, kar določa hitrost, s katero lahko naprava izvede logične operacije.

Napajalna napetost:Naprava deluje pri napajalni napetosti 3,3 V, ki se poravna s skupnimi nizkonapetostnimi digitalnimi nivoji logike.

Paket:Na voljo je v 144-polni tanki četverici (TQFP), kompaktni vrsti paketa, ki je naklonjen za zmanjšanje prostora, potrebnega na tiskanih vezjih.

Območje obratovanja:Območje delovne temperature je od 0 ° C do 70 ° C, kar zagotavlja zanesljive zmogljivosti v širokem razponu okoljskih razmer.

Programabilnost v sistemu:CPLD podpira programabilnost v sistemu prek IEEE STD.1149.1 Vmesnik skupne testne akcijske skupine (JTAG), ki omogoča programiranje in reprogramiranje logične naprave znotraj končne konfiguracije strojne opreme.

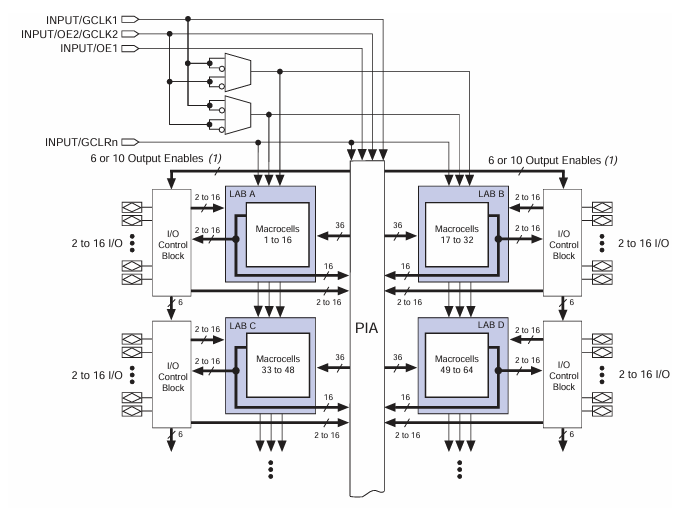

EPM7256AETC144-10N BLOK BLOKAM

The EPM7256AETC144-10N je a Kompleksna programabilna logična naprava (CPLD) s štirimi Bloki logične matrike (laboratoriji) , vsak vsebuje 16 makrocelic, skupaj 64 makrocelic.Te makrocelice obravnavajo tako kombinirano kot zaporedno logiko, zaradi česar je naprava prilagodljiva za različne digitalne logične aplikacije.V središču CPLD je Programirano medsebojno povezavo (PIA), ki povezuje vse laboratorije in zagotavlja učinkovito usmerjanje signala.Vsak laboratorij komunicira s PIA z uporabo 36 linij medsebojne povezave, kar omogoča učinkovito skupno rabo in obdelavo signalov.Naprava odlikuje V/I krmilne bloke na vsaki strani, ki podpirajo 2 do 16 V/I zatičev na laboratorij.Ti bloki pomagajo upravljati vhodne in izhodne funkcije, pri čemer povežejo CPLD z zunanjimi vezji.Nadzorni signali, kot so globalne ure (GCLK1, GCLK2), izhod Omogoči (OE1) in Global RESET (GCLRN), pomagajo sinhronizirati logične operacije po napravi.Poleg tega logična vrata upravljajo s signali in ponastavite signale, kar zagotavlja nemoteno delovanje.Ta CPLD je zasnovan za visokohitrostno logično obdelavo, ki ponuja programirljivost, učinkovito usmerjanje signala in zanesljiv nadzor V/I, zaradi česar je primeren za vgrajene sisteme, komunikacije in industrijsko avtomatizacijo.

Specifikacije EPM7256AETC144-10N

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	MAX® 7000A
Embalaža	Pladenj
Status dela	Zastarelo
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	10 ns
Napajanje napetosti - notranja	3V ~ 3,6V
Število logičnih elementov/blokov	16
Število makrocelic	256
Število vrat	5000
Število V/I.	120
Delovna temperatura	0 ° C ~ 70 ° C (TA)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	144-LQFP
Paket dobaviteljskih naprav	144-TQFP (20x20)
Številka osnovnega izdelka	EPM7256

EPM7256AETC144-10N aplikacije

Umetna inteligenca

Ta CPLD je uporabljen v pospeševalcih strojne opreme AI za učinkovito obdelavo kompleksnih izračunov, potrebnih za učinkovito obdelavo algoritmov AI, kar izboljšuje tako hitrost kot zanesljivost v aplikacijah AI.

5G tehnologija

Na področju 5G komunikacij je EPM7256AETC144-10N najboljši za obdelavo signalov in upravljanje komunikacijskih protokolov.Njegove hitre logične operacije olajšajo hitro obdelavo, potrebno pri naslednji generaciji brezžičnih sistemov.

Računalništvo v oblaku

Znotraj podatkovnih centrov ta naprava izboljšuje zmogljivosti za obdelavo, ki služi kot sestavni del za upravljanje velikih količin podatkov in zapletenih izračunov, ki podpira infrastrukturo storitev v oblaku.

Potrošniška elektronika

CPLD najde aplikacije v potrošniški elektroniki, kot so televizorji in igralne konzole, kjer izvaja logične funkcije po meri, ki povečujejo funkcionalnosti in izkušnje naprave.

Brezžična tehnologija

Uporablja se v brezžičnih komunikacijskih napravah za modulacijo in demodulacijo signalov, kar zagotavlja učinkovito in učinkovito komunikacijo v napravah, kot so usmerjevalniki in celični modemi.

Industrijski nadzor

Ta naprava je sestavni del sistemov za avtomatizacijo v industrijskih nastavitvah, kjer nadzoruje stroje in upravlja procese, kar prispeva k večji produktivnosti in varnosti.

Internet stvari (IoT)

V napravah IoT EPM7256AETC144-10N upravlja naloge za obdelavo podatkov in komunikacije, odlično za brezhibno delovanje povezanih naprav v pametnih domovih in panogah.

Medicinska oprema

CPLD se uporablja v medicinskih pripomočkih za naloge, kot sta pridobivanje podatkov in obdelava signalov, ki igra vlogo pri zanesljivosti in učinkovitosti medicinske diagnostike in opreme za zdravljenje.

EPM7256AETC144-10N podobni deli

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

Prednosti EPM7256AETC144-10N

Visoka logična gostota

Ta naprava pakira 256 makrocelic in približno 5000 uporabnih vrat, kar omogoča izvajanje zapletenih logičnih vezij znotraj enega čipa.Ta visoka logična gostota olajša bolj integrirane in kompaktne zasnove, kar zmanjšuje skupno število komponent in poenostavi postavitve plošč.

Programiranost v sistemu (ISP)

Z programiranjem v sistemu prek IEEE STD.1149.1 Vmesnik JTAG, EPM7256AETC144-10N omogoča enostavno programiranje in reprogramiranje neposredno znotraj vezja.Ta sposobnost je neprecenljiva za hitro prototipiranje in iterativne procese oblikovanja, kar omogoča prilagoditev, ne da bi bilo treba zamenjati čip.

Hitra zamuda širjenja

Z največjo zamudo širjenja le 10 ns ta CPLD zagotavlja hitro obdelavo vhodov in izhodov za aplikacije, ki zahtevajo hitro ravnanje s hitrostjo in pravočasni odzivi, kot so obdelava video in visokofrekvenčne trgovinske sisteme.

Nizka poraba energije

EPM7256AETC144-10N je optimiziran za energetsko učinkovitost.Ta nizka poraba energije je koristna v prenosnih in baterijskih napravah, kjer je upravljanje električne energije dobro za podaljšanje operativne življenjske dobe.

Obsežne zmogljivosti V/I.

Naprava je opremljena z 120 V/I zatiči, kar zagotavlja obsežne možnosti povezljivosti.To omogoča prilagodljivo povezovanje s široko paleto perifernih in drugih sistemskih komponent, zaradi česar je zelo prilagodljiv kompleksnim okoljem z več napravami.

Nehlapna konfiguracijska shranjevanje

Zahvaljujoč pomnilniku, ki temelji na EEPROM, CPLD ohrani konfiguracijske nastavitve tudi po izklopu napajanja, pri čemer zagotavlja, da je funkcionalnost naprave ostala dosledna v močnih ciklih.Ta funkcija je potrebna za aplikacije, ki zahtevajo zanesljive, dolgoročne zmogljivosti, ne da bi potrebovali pogosto konfiguracijo.

Koraki programiranja EPM7256AETC144-10N

Programiranje naprave EPM7256AETC144-10N vključuje postopek programiranja v sistemu (ISP) v šeststopenjskih sistemih:

1. Vnesite ISP: Ta korak poskrbi, da vhodni in izhodni deli naprave preklopite iz običajne uporabe v način programiranja nemoteno.Traja približno 1 milisekund.

2. Preverite ID: Pred zagonom programiranja naprava preveri svoj ID.Ta korak je zelo hiter.

3. Izbris v velikem obsegu: To počisti vse prejšnje podatke iz naprave.To stori tako, da prejmete ukaz, da vse izbriše in nato čaka na 100 milisekund, da se prepriča, da je vse izbrisano.

4. Program: Tu so v napravo vloženi novi podatki.Za vsak podatek se pošlje na pravilen naslov v napravi, nato pa poseben impulz poskrbi, da je pravilno shranjen.

5. Preverite: Po programiranju naprava preveri, ali so vsi podatki pravilno shranjeni, tako da jih preberete nazaj in primerjate s tem, kakšna bi morala biti.

6. EXIT ISP: Ta korak preklopi napravo nazaj iz načina programiranja v običajni način uporabe.Potrebno je tudi približno 1 milisekund.

Skupni čas, potreben za programiranje, je odvisen od tega, kako dolgo traja vsak impulz in kako hitro se lahko podatki premaknejo v napravo in iz nje, na katero vpliva hitrost programske ure in koliko podatkov je treba obdelati.Različne naprave lahko trajajo različni čas, ker imajo za program različne količine pomnilnika.

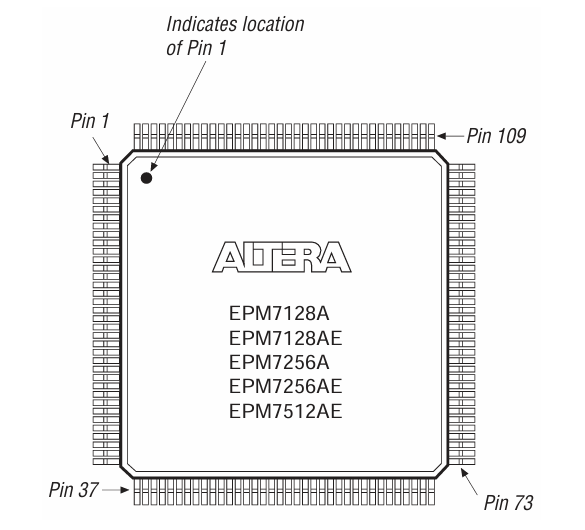

EPM7256AETC144-10N PIN-OUT SHADE

Diagram prikazuje oris paketa EPM7256AETC144-10N in oštevilčenje PIN.Ta čip prihaja v TQFP-144 (tanek štirikolesni paket s 144 zatiči), kar pomeni, da ima na vseh štirih straneh.Lokacija Pin 1 je označena z majhno piko, številke zatičev pa se povečajo v nasprotni smeri urinega kazalca okoli paketa.Ključni referenčni zatiči, kot so PIN 1, PIN 37, PIN 73 in PIN 109 pomagajo pri orientaciji med sklopom PCB.Orisene dimenzije določajo fizično velikost čipa, da se zagotovi pravilno namestitev PCB.Ureditev pinout omogoča učinkovito usmerjanje signala, zaradi česar je primeren za zapletene logične aplikacije.EPM7256AE je del serije Max 7000A CPLD, ki vsebuje 256 makrocelic in programiranja v sistemu.Pripona -10n označuje oceno hitrosti 10 NS in paket brez svinca.

Proizvajalec EPM7256AETC144-10N

EPM7256AETC144-10N je zapletena programabilna logična naprava (CPLD), ki jo je prvotno razvila Corporation Altera, ki jo je kasneje pridobila Intel Corporation Leta 2015. Od pridobitve je Intel postal uradni proizvajalec linij izdelkov FPGA in CPLD, vključno z serijo Max® 7000A, ki ji pripada ta naprava.EPM7256AETC144-10N je zasnovan za visokozmogljive aplikacije z nizko močjo, ki podpira programabilnost v sistemu (ISP) prek JTAG (IEEE 1149.1).Čeprav je Intel podedoval tehnologijo CPLD Altera, je ta naprava od takrat ukinjena in je zdaj uvrščena med zastarela, kar pomeni, da Intel ne proizvaja več ali podpira v aktivni proizvodnji.

Zaključek

EPM7256AETC144-10N je močan in prilagodljiv CPLD, ki se uporablja v AI, 5G, računalništvu v oblaku, industrijskih strojih, IoT in medicinskih napravah.Hitro obdeluje podatke, porabi malo moči in omogoča enostavno reprogramiranje, ne da bi jih odstranil iz vezja.Še vedno je uporabna za starejše modele, ki potrebujejo programirljivo logiko s stabilno zmogljivostjo.Ne glede na to, ali sodelujete s tem CPLD ali iščete podobne alternative, vam lahko razumete njegovo oblikovanje, programiranje in koristi, ki jih lahko najbolje izkoristite v digitalnih aplikacijah visoke hitrosti.
