Procesor MPC8245LZU300D: podatkovni list, funkcije, aplikacije in specifikacije

MPC8245LZU300D je močan procesor, ki ga je izdelal NXP USA Inc. za vdelane sisteme, ki morajo biti hitri, učinkoviti in kompaktni.Deluje pri 300 MHz, podpira do 2 GB SDRAM in ima 32-bitni PCI vmesnik za povezovanje z drugimi napravami.Ta procesor vključuje vgrajene funkcije, kot so dvojni UARTS, krmilnik I²C in dvokanalni krmilnik DMA, zaradi česar je odličen za ravnanje z različnimi nalogami hkrati.Ta priročnik pojasnjuje svoje lastnosti, oblikovanje, uporabo in ugodnosti, kar vam pomaga razumeti, zakaj je odlična izbira za mreženje, industrijsko avtomatizacijo, shranjevanje, telekomunikacija in druge vgrajene aplikacije.

Katalog

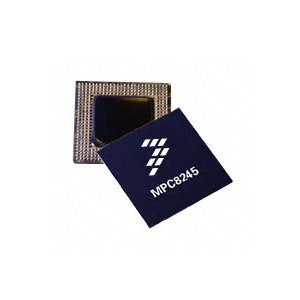

MPC8245LZU300D Opis

The MPC8245LZU300D NXP USA Inc. je visokozmogljiv integriran procesor, ki temelji na jedru PowerPC 603E, optimiziran za vdelane aplikacije, ki zahtevajo učinkovite stroške, prostor in upravljanje moči.Ta varianta deluje z osnovno hitrostjo 300 MHz in podpira do 2 GB SDRAM -a, zaradi česar je primerna za zahtevne aplikacije.Odlikuje ga 32-bitni PCI vmesnik, ki je sposoben 66 MHz, kar izboljšuje njegovo združljivost z različnimi PCI perifernimi napravami.Integrirane funkcionalnosti vključujejo dvojne univerzalne asinhrone sprejemnike (DUARTS), krmilnik I²C in dvokanalni DMA krmilnik, ki prispevajo k njeni vsestranskosti pri učinkovito obravnavo kompleksnih nalog obdelave.MPC8245LZU300D, pakiran v konfiguraciji matrike s kroglo s 352 žogami (TBGA), zagotavlja kompakten odtis z robustnimi zmogljivostmi pri temperaturah, ki se gibljejo od 0 ° C do 105 ° C.

Če želite oddati veliko naročilo za MPC8245LZU300D, razmislite o nakupu pri nas.Poskrbeli bomo, da boste dosegli najboljšo ponudbo in lahko v celoti izkoristili ta močan procesor za vaše prihajajoče projekte.

Funkcije MPC8245LZU300D

SuperScalar Architecture:Omogoča procesorju, da izvaja več navodil na urni cikel, kar poveča učinkovitost in hitrost jedra.

Integrirane predpomnilnike:Značilno je 16 kb predpomnilnika in 16 kb podatkovnega predpomnilnika, ki ga je mogoče delno ali v celoti zakleniti.To pomaga pri zmanjšanju časa, ki je bil potreben za dostop do pogosto uporabljenih podatkov, kar pospeši obdelavo.

Dinamično upravljanje moči:Vključuje načine upravljanja električne energije, kot so NAP, DOZE in SLEEP, ki pomagajo zmanjšati porabo energije na podlagi operativnih zahtev procesorja.

Podpora SDRAM:Lahko prenese do 2 GB SDRAM v 32- ali 64-bitnem podatkovnem vodilom.Podpira več konfiguracij, ki sprejemajo različne velikosti in vrste spominskih bank.

Popravek napak:Uporablja mehanizme, kot so zapisovanje pisanja za dostop do PCI in procesorja, s podporo za tehnike celovitosti podatkov, kot so pariteta, operacije branja-modificiranega pisanja ali ECC (koda za odpravljanje napak).

Vsestranski ROM in V/I vmesniki:Podpira različne vrste ROM in Flash pomnilnik ter ponuja več splošnih v/I vhodnih vhodov, zaradi česar so prilagodljivi različnim sistemskim arhitekturam.

32-bitni PCI vodilo:Deluje s hitrostmi do 66 MHz in je skladen s standardi PCI 2.2.Prav tako je sposoben povezati z vrsto PCI perifernih naprav zahvaljujoč svoji 5,0-V toleranci.

Dvokanalna podpora:Odlikuje dvokanalni krmilnik DMA, ki podpira neposredne in verižne načine, ki lahko avtomatizirajo in povežejo prenose podatkov za učinkovitejše ravnanje s podatki.

Zmogljivost za razprševanje:Olajša operacije, ki vključujejo branje ali pisanje do neprekinjenih pomnilniških odsekov, opremljene s čakalno vrsto za prenos in več možnosti prekinitve za učinkovito upravljanje prenosov podatkov.

Komunikacijski vmesniki:Vključuje dva UART za serijsko komunikacijo in krmilnik I²C, ki podpira tako glavne kot podrejene načine, kar omogoča raznolike komunikacijske potrebe.

Programirani krmilnik prekinitve:Omogoča robustno upravljanje strojne in serijske prekinitve, kar izboljšuje odzivnost in nadzor sistema.

Časovniki in generacija ur:Vključuje štiri programirljive časovnike in vgrajene mehanizme za ustvarjanje ur za PCI vodilo in SDRAM, kar zagotavlja natančno časovno razporeditev in sinhronizacijo v različnih sistemskih komponentah.

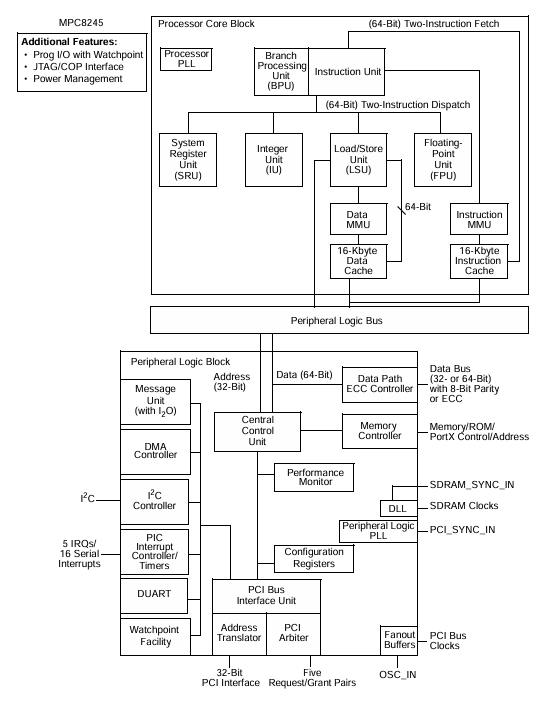

MPC8245LZU300D BLOCK SIAME

The MPC8245LZU300D BLOCK SIAME prikazuje, kako medsebojno delujejo procesor in periferne naprave.Ima dva glavna odseka: Blok jedra procesorja in Periferni logični blok.Core Block procesor obravnava izračune.Vključuje Enota za obdelavo podružnic (BPU), Celotna enota (iu), Enota s plavajočo točko (FPU)in Enota za nalaganje/shranjevanje (LSU).Navodila se s pomočjo učinkovito pridobijo, obdelujejo in izvajajo 16-kbitni podatki in predpomnilniki navodil.The Enote za upravljanje pomnilnika (MMU) Upravljanje dostopa do pomnilnika.The Periferni logični blok Povezava procesor z zunanjimi napravami.Vključuje a DMA krmilnik Za hitre prenose pomnilnika I²C krmilnik za komunikacijo in a Sporočila za vhodne/izhodne operacije.The Vmesnik Bus PCI Podpira 32-bitno PCI povezavo za širitev.A Krmilnik pomnilnika obdeluje sistemski pomnilnik, vključno z Sdram Ure sinhronizacije.Za sistemski nadzor ima PIC INCRUNT CONTROLLER ki upravlja prekinitev iz različnih virov.The Podatkovni krmilnik ECC zagotavlja celovitost podatkov, ki podpira 32-bitne ali 64-bitne podatkovne avtobuse z pariteto ali ECC (koda za odpravljanje napak).Urni signali kot OSC_IN in PCI_SYNC_IN Naj bo vse sinhronizirano za nemoteno delovanje.

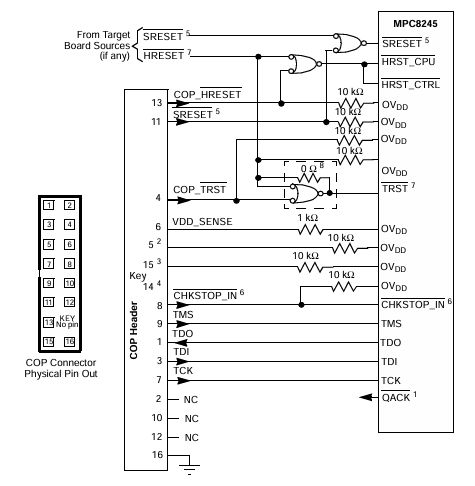

Diagram priključka policaja

The Diagram priključka policaja Za MPC8245LZU300D prikazuje vmesnik za odpravljanje napak in ponastavitev, ki se uporablja za testiranje in odpravljanje težav procesor.The 16-pinska glava policaja procesor povezuje z zunanjim JTAG/COP Orodja za odpravljanje napak.Ključni signali vključujejo Sreset, Hresetin Cop_hreset, kateri nadzorni sistem ponastavi.The Hrst_ctrl Vhod pomaga pri usklajevanju ponastavitev z uporabo logičnih vrat.The COP_TRST ponastavi Jtag testna logika.Signali JTAG: TMS, TDO, TDIin TCK se uporabljajo za mejno skeniranje in odpravljanje napak v krogu.The Chkstop_in signalni nadzor procesorja med odpravljanjem napak, medtem ko Vdd_sense spremlja napetost sistema.Izvlečni in izvlečni upori (10 kΩ, 1 kΩ) pomagajo stabilizirati signale.The Qack Signal pomaga pri koordinaciji odpravljanja napak.The Policaj Sledi standardni JTAG Pinout, kar omogoča enostavno povezovanje z orodji za odpravljanje napak.

Specifikacije MPC8245LZU300D

Tip	Parameter
Proizvajalec	NXP USA Inc.
Serija	MPC82XX
Embalaža	Pladenj
Status dela	Zastarelo
OSRNI procesor	PowerPC 603E
Število jeder/širine avtobusa	1 jedro, 32-bit
Hitrost	300MHz
RAM -krmilniki	Sdram
Grafični pospešek	Ne
Napetost - V/I.	3.3V
Delovna temperatura	0 ° C ~ 105 ° C (TA)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	352-LBGA
Paket dobaviteljskih naprav	352-TBGA (35x35)
Dodatni vmesniki	I2C, I²O, PCI, UART
Številka osnovnega izdelka	MPC82

Aplikacije MPC8245LZU300D

Omrežna oprema

MPC8245LZU300D je idealno primeren za omrežne naprave, kot so usmerjevalniki, stikala in omrežne vmesniške kartice.Njegov robustni PCI vmesnik in integrirane komunikacijske periferne naprave omogočata visoke hitrosti prenosa podatkov in učinkovito upravljanje več komunikacijskih protokolov.Ta sposobnost povečuje zmogljivost in zanesljivost omrežnih operacij.

Industrijska avtomatizacija

V industrijski avtomatizaciji ima ta procesor vlogo pri napajanju sistemov, kot so programirljivi logični krmilniki (PLC), vmesniki strojev (HMI) in drugi stroji za avtomatizacijo.Sposobnost procesorja za upravljanje nadzora in spremljanja nalog je pomembna sestavina v sodobnih industrijskih nastavitvah, s čimer zagotavlja natančno in učinkovito upravljanje procesov.

Rešitve za shranjevanje

Napredni pomnilniški vmesnik in DMA zmogljivosti MPC8245LZU300D omogočajo odlično izbiro za aplikacije, povezane s skladiščenjem, vključno z krmilniki RAID in omrežji za shranjevanje (SANS).Odlikuje se pri upravljanju hitrega dostopa do podatkov in učinkovitega upravljanja shranjevanja, ki so odlični v okoljih, kjer sta celovitost podatkov in hiter dostop prednostni.

Telekomunikacije

Ta mikroprocesor je primeren za uporabo v telekomunikacijski opremi, kot so osnovne postaje in prehodi.Njegova sposobnost učinkovitega ravnanja z več podatkovnimi tokovi in ​​podporo različnih komunikacijskih protokolov pomaga pri izboljšanju celotne funkcionalnosti in zanesljivosti telekomunikacijske infrastrukture.

Vgrajeni sistemi

Vsestranske integracijske zmogljivosti MPC8245LZU300D so glavni kandidat za vdelane sisteme, ki jih najdemo v avtomobilski elektroniki, elektroniki in medicinskih napravah.Njegova paleta integriranih perifernih naprav in vmesnikov omogoča oblikovanje specializiranih, visokozmogljivih vgrajenih rešitev, prilagojenih za posebne potrebe teh panog.

MPC8245LZU300D Podobni deli

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

Prednosti MPC8245LZU300D

Integrirana zasnova sistema na čipu (SOC)

MPC8245LZU300D združuje procesorsko jedro, krmilnike pomnilnika in periferne naprave v en sam čip.Ta pristop SOC poenostavlja sistemsko arhitekturo, zmanjša potrebo po zunanjih komponentah in lahko privede do zmanjšanja stroškov tako v fazi razvoja kot proizvodnje.

Obdelava visokozmogljivosti

Procesor deluje s frekvenco 300 MHz in uporablja nadstavno arhitekturo, ki mu omogoča izvajanje več navodil na urni cikel.Ta visokozmogljiva sposobnost obdelave zagotavlja učinkovito delovanje in je boljši od procesorjev, ki ne podpirajo takšnega paralelizma, zaradi česar je idealen za zahtevne aplikacije.

Vsestranska podpora za pomnilnik

Ta procesor podpira do 2 GB SDRAM in ima napreden vmesnik pomnilnika, ki vključuje korekcijo napak in vsestranske ROM in V/I vmesnike.Ta raven podpore pomnilnika omogoča prilagodljivost, kar omogoča sistemu, da prilagodi konfiguracijo pomnilnika tako, da ustreza določenim potrebam aplikacije, kar je prednost pred bolj togimi sistemi.

Celovita periferna integracija

MPC8245LZU300D vključuje integrirane komunikacijske vmesnike, kot sta UARTS in krmilnik I²C, pa tudi programabilne časovnike in krmilnike prekinitve.Ta obsežna periferna integracija zmanjšuje potrebo po dodatnih zunanjih komponentah, kar poenostavi celotno zasnovo in izboljšuje zanesljivost sistema z zmanjšanjem potencialnih točk odpovedi.

Nizka poraba energije

Z dinamičnim upravljanjem moči z načini, kot so NAP, DOZE in SLEEP, lahko procesor optimizira svojo porabo električne energije na podlagi trenutnih potreb po delovni obremenitvi.Ta sposobnost se uporablja v aplikacijah, kjer je potrebna učinkovitost energije, kar zagotavlja prednost pred drugimi procesorji, ki nimajo tako podrobnega nadzora moči.

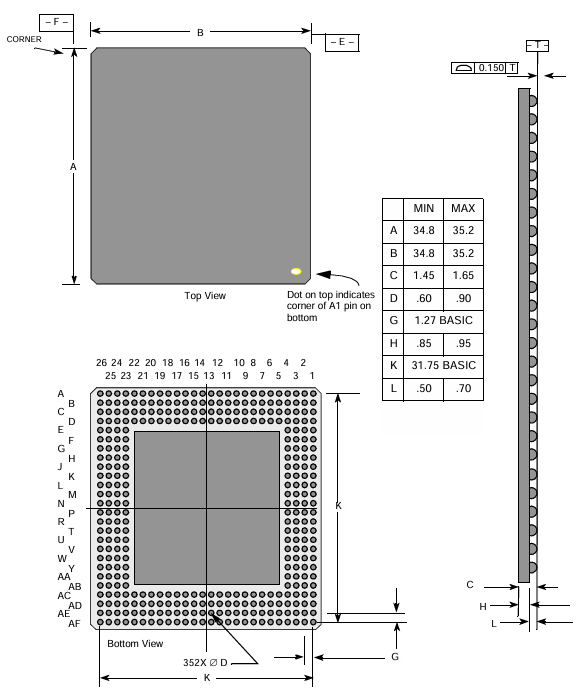

MPC8245LZU300D Dimenzije embalaže

Paketni parametri

Parameter	Dimenzija (mm)
Oris paketa	35 mm × 35 mm
Medsebojno povezovanje	352
Nagib	1,27 mm
Spajkalne kroglice	Zu (paket TBGA) —62 Sn/36 pb/2 Ag;VV (različica brez svinca paketa) —95,5 Sn/4,0 Ag/0,5 Cu
Premer kroglice spajke	0,75 mm
Največja višina modula	1,65 mm
Specifikacija soprogracije	0,15 mm
Največja sila	6,0 lbs.Skupno, enakomerno porazdeljeno po paketu (8 grams/žoga)

Pin dodelitve in dimenzije paketov

Proizvajalec MPC8245LZU300D

Mikroprocesor MPC8245LZU300D je produkt NXP USA Inc.., hčerinsko podjetje NXP polprevodnikov.NXP polprevodniki, ki so izhajali iz Philips Semiconductors, imajo svoje ameriške operacije s sedežem v Austinu v Teksasu.Ta procesor, ki je del njihovega širšega portfelja, vključuje tehnologije, optimizirane za zmogljivost in nizko porabo energije, zaradi česar je primeren za različne vgrajene aplikacije.Čeprav je MPC8245LZU300D označen kot zastarel, NXP USA Inc. še naprej podpira svoje zapuščene izdelke, hkrati pa z novimi polprevodniškimi rešitvami potiska meje na področjih, kot so avtomobilske, industrijske in IoT.

Zaključek

MPC8245LZU300D je močan in zanesljiv procesor, zgrajen za zahtevne aplikacije.S svojo hitro obdelavo, vgrajenimi komunikacijskimi funkcijami in pametnimi načini varčevanja z močjo pomaga sistemom nemoteno in učinkovito.Čeprav je zdaj zastarela, je še vedno uporabna pri številnih mrežnih, industrijskih in telekomunikacijskih projektih.Njegova sposobnost ravnanja z več nalogami ob varčevanju z močjo je dragocena izbira, ki išče zaupanja vrednega vgrajenega procesorja.

PDF podatkovnega lista

MPC8245LZU300D DATASKEK:

MPC8245.pdf
