Pojasnjen pogonski sklop EV: kako deluje, komponente, vrste in aplikacije

Ko vozite električno vozilo (EV), je pogonski sklop sistem, ki električno energijo pretvori v gibanje.V tem članku boste izvedeli, kaj je pogonski sklop EV, kako deluje in kateri so ključni deli, zaradi katerih deluje učinkovito.Razumeli boste tudi razliko med sistemi 400 V in 800 V ter kako vplivajo na zmogljivost in polnjenje.Poleg tega boste raziskali različne vrste pogonskih sklopov EV, skupaj z njihovimi prednostmi, omejitvami in običajno uporabo.

Katalog

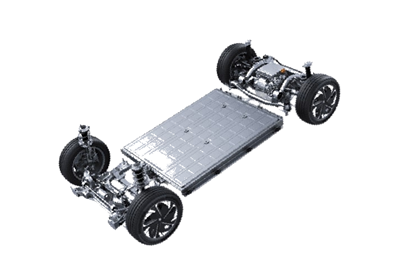

Slika 1. Pregled sistema pogonskega sklopa EV

Kaj je EV pogonski sklop?

EV pogonski sklop je sistem, ki pretvarja električno energijo v mehansko gibanje za pogon vozila.Služi kot osrednji mehanizem, odgovoren za pogon električnih vozil.Namesto da bi se zanašal na zgorevanje goriva, za učinkovito ustvarjanje gibanja uporablja shranjeno električno energijo.EV pogonski sklop zagotavlja gladko pospeševanje, nadzorovano hitrost in zanesljivo delovanje vozila.Zasnovan je za prenos moči neposredno na kolesa z minimalno izgubo energije.Njegov glavni namen je omogočiti čisto, učinkovito in odzivno vozno zmogljivost.

Kako deluje pogonski sklop EV?

Slika 2. Načelo delovanja pogonskega sklopa EV

Pogonski sklop EV deluje tako, da shranjeno električno energijo pretvori v uporabno gibanje s pomočjo nadzorovanega procesa pretoka energije.Energija se začne kot enosmerni tok, shranjen v bateriji, in se regulira, preden se pretvori v obliko, primerno za pogon gibanja.Ta pretvorba omogoča sistemu zagotavljanje natančne moči na podlagi vnosa voznika.Ko se energija premika skozi sistem, se nenehno prilagaja zahtevam glede hitrosti in navora.

Pretvorjena energija se nato uporabi za ustvarjanje rotacijske sile, ki obrača kolesa vozila.Nadzorni sistemi upravljajo ta proces, da zagotovijo gladko pospeševanje in učinkovito delovanje.Med upočasnjevanjem se lahko del energije gibanja preusmeri nazaj v sistem za izboljšanje splošne učinkovitosti.Ta neprekinjen pretok energije omogoča dosledno delovanje vozila v različnih pogojih vožnje.

Arhitektura pogonskega sklopa 400 V proti 800 V

Arhitektura pogonskega sklopa 400 V in 800 V se nanaša na nivo napetosti, ki se uporablja v sistemu električnega vozila.Te arhitekture določajo, kako se električna energija porazdeli in uporablja v vozilu.Sistem 400 V je tradicionalni standard, ki se uporablja v številnih električnih vozilih, medtem ko sistem 800 V predstavlja zasnovo z višjo napetostjo za izboljšano zmogljivost.Glavna razlika je v tem, kako učinkovito se dovaja in upravlja moč.Sistemi z višjo napetostjo zmanjšajo tokovne zahteve za enako izhodno moč.To neposredno vpliva na hitrost polnjenja in splošno učinkovitost sistema.

Arhitektura 800 V omogoča hitrejše polnjenje, saj lahko prenese višje ravni moči z manj toplotnimi izgubami.Prav tako izboljša učinkovitost z zmanjšanjem električnega upora v sistemu.V nasprotju s tem so sistemi 400 V bolj dostopni in stroškovno učinkoviti.Vozila, ki uporabljajo sisteme 800 V, pogosto dosežejo boljše delovanje in zmanjšajo izgubo energije med delovanjem.Vendar pa lahko zahtevajo naprednejše komponente in infrastrukturo.Obe arhitekturi sta zasnovani tako, da izpolnjujeta različne zahteve glede zmogljivosti in stroškov pri zasnovi EV.

Vrste EV pogonskih sklopov

Hibridna električna vozila (HEV)

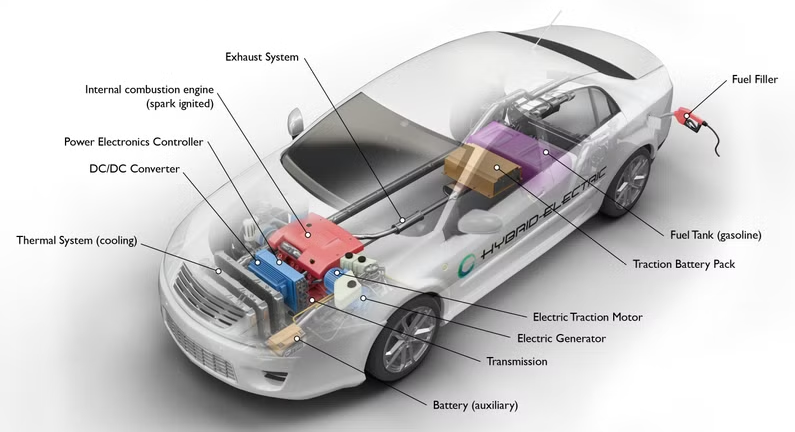

Slika 3. Diagram konfiguracije pogonskega sklopa HEV

Hibridno električno vozilo (HEV) za pogon vozila uporablja motor z notranjim zgorevanjem in električni motor.Ne zahteva zunanjega polnjenja, ker se baterija polni interno med delovanjem.Sistem združuje dva vira energije za izboljšanje splošne učinkovitosti.Elektromotor pomaga motorju med pospeševanjem in nizko hitrostjo.Motor zagotavlja dodatno moč, ko je to potrebno, zlasti pri višjih hitrostih.Integrirana postavitev prikazuje, kako oba sistema delujeta skupaj v vozilu.Ta vrsta pogonskega sklopa se običajno uporablja za uravnoteženje učinkovitosti goriva in zmogljivosti.

Priključna hibridna električna vozila (PHEV)

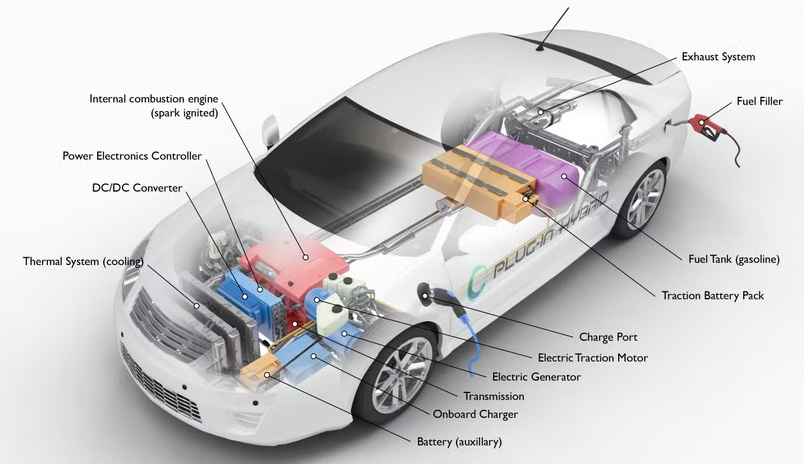

Slika 4. Diagram konfiguracije pogonskega sklopa PHEV

Priključno hibridno električno vozilo (PHEV) združuje motor z notranjim zgorevanjem in baterijski sistem za ponovno polnjenje.Za razliko od standardnih hibridov se lahko polni z zunanjim virom napajanja.To omogoča, da vozilo na kratke razdalje deluje v električnem načinu.Motor se uporablja, ko je energija akumulatorja nizka ali je potrebna dodatna moč.Zasnova sistema poudarja tako zmogljivost polnjenja kot dvojne vire napajanja.Ponuja prilagodljivost pri porabi energije med vožnjo.Ta vrsta pogonskega sklopa podpira tako električno vožnjo kot delovanje s podaljšanim dosegom.

Baterijska električna vozila (BEV)

Slika 5. Diagram konfiguracije pogonskega sklopa BEV

Akumulatorsko električno vozilo (BEV) se v celoti napaja z električno energijo, shranjeno v baterijskem paketu.Ne uporablja motorja z notranjim zgorevanjem ali sistema na gorivo.Vozilo se za pogon zanaša izključno na elektromotorje.Postavitev jasno kaže odsotnost komponent goriva.Energija se dovaja neposredno iz baterije za pogon koles.Ta vrsta pogonskega sklopa je zasnovana za popolnoma električno delovanje.Predstavlja najbolj neposredno obliko električne mobilnosti.

Električna vozila na gorivne celice (FCEV)

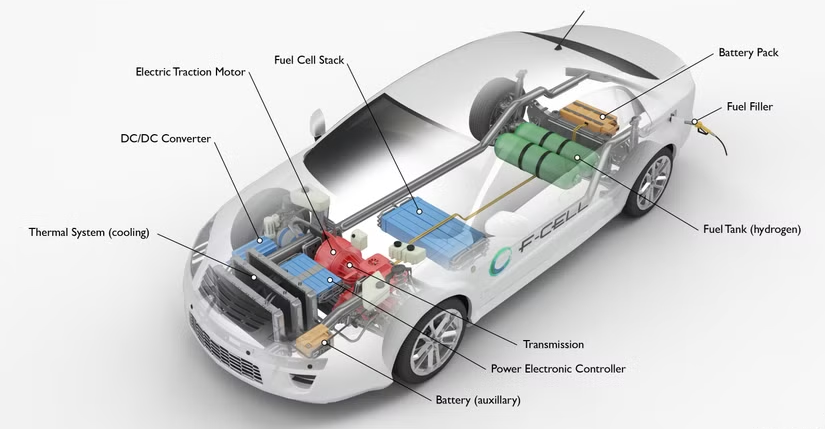

Slika 6. Diagram konfiguracije pogonskega sklopa FCEV

Električno vozilo na gorivne celice (FCEV) proizvaja elektriko z uporabo vodikovega goriva, namesto da bi jo shranjevalo v velikih baterijah.Za proizvodnjo električne energije, ki poganja motor, uporablja sklop gorivnih celic.Vodik je shranjen v rezervoarjih na vozilu in se po potrebi dovaja sistemu.Diagram prikazuje, kako se gorivna celica integrira z drugimi električnimi komponentami.Sistem med delovanjem nenehno proizvaja električno energijo.Ta vrsta pogonskega sklopa se osredotoča na proizvodnjo energije na zahtevo.Omogoča električno vožnjo, ne da bi se zanašala zgolj na baterijsko shranjevanje.

Električna vozila s podaljšanim dosegom (EREV)

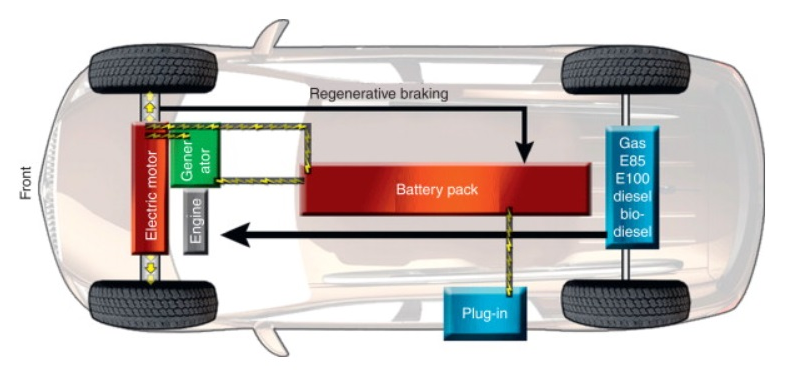

Slika 7. Diagram konfiguracije pogonskega sklopa EREV

Električno vozilo s podaljšanim dosegom (EREV) poganja predvsem električni motor s podporo sekundarnega generatorja.Vozilo med običajno vožnjo večinoma deluje na baterijo.Ko je nivo baterije nizek, generator proizvaja elektriko za podaljšanje dosega vožnje.Postavitev sistema kaže jasno ločitev med pogonom in proizvodnjo energije.Generator ne poganja neposredno koles.Namesto tega dobavlja električno energijo za vzdrževanje delovanja.Ta vrsta pogonskega sklopa zagotavlja daljše potovanje, ne da bi se v celoti zanašala na polnjenje.

Pogonski sklop EV proti pogonskemu sklopu motorja z notranjim zgorevanjem (ICE).

Vidik	EV pogonski sklop	ICE pogonski sklop
Vir energije	Baterija električna energija (običajno sistemi 300–800 V)	Bencin oz dizel (energijska gostota ~12.000 Wh/kg)
Jedrni mehanizem	Električni motor (90–97 % učinkovitost)	Notranji motor z notranjim izgorevanjem (20–40 % učinkovitost)
Emisije	0 g/km izpušne cevi CO₂	~100–250 g/km CO₂ (tipična osebna vozila)
Gibljivi deli	~20–30 premikajočih se deli v pogonu	~200–2.000 gibljivi deli v sistemu motorja
energija Učinkovitost	~85–90 % učinkovitost pogona	~25–35% učinkovitost pogona
Nivo hrupa	~50–60 dB med delovanje	~70–90 dB odvisno od obremenitve motorja
Vzdrževanje Interval	Manj storitev predmeti;brez menjave olja	redno olje spremeni vsakih ~5.000–10.000 km
energija Pretvorba	Električni → mehanski (direktni pogon)	Kemični → toplotna → mehanska (večstopenjska izguba)
Prenos	Enostopenjski reduktor (razmerje ~8:1–10:1)	Več hitrosti menjalnik (običajno 5–10 prestav)
Čas zagona	Takojšnji navor (zakasnitev 0 ms)	Zagon motorja zakasnitev ~0,5–2 sekundi
Izguba toplote	~10–15 % energije izgubljen kot toplota	~60–75 % energije izgubljen kot toplota
Sistem goriva	Brez posode za gorivo oz sistem za vbrizgavanje	rezervoar za gorivo, črpalka, potrebni injektorji
Regenerativno Zaviranje	Povrne ~10–30 % energije	Brez energije okrevanje
Nadzorni sistem	Popolnoma elektronski (ECU + močnostna elektronika)	Mehanski + elektronski nadzor motorja
Dolivanje goriva / Čas polnjenja	20–40 min (hitro polnjenje), 6–12 ur (AC)	3–5 minut točenje goriva

Prednosti EV pogonskih sklopov

• Visoka energetska učinkovitost z minimalnimi izgubami

• Nizko vzdrževanje zaradi manj gibljivih delov

• Nič emisij iz izpušne cevi med delovanjem

• Uglajena in tiha vožnja

• Takojšnji navor za hitro pospeševanje

• Zmanjšana odvisnost od fosilnih goriv

Omejitve električnih pogonskih sklopov

• Visoki stroški baterije

• Omejen doseg pri nekaterih modelih

• Daljši čas polnjenja v primerjavi s polnjenjem goriva

• Razpoložljivost polnilne infrastrukture je različna

• Razgradnja baterije skozi čas

• Težji sistemi za shranjevanje energije

Uporaba EV pogonskih sklopov

1. Osebna vozila - EV pogonski sklopi se pogosto uporabljajo v avtomobilih za osebni prevoz.Zagotavljajo čisto in učinkovito mobilnost za vsakodnevno vožnjo.Ti sistemi pomagajo zmanjšati emisije v mestih in onesnaževanje s hrupom.Mnogi uporabljajo platforme EV za sodobna vozila.Ta aplikacija igra pomembno vlogo pri trajnostnem transportu.

2. Javni prevoz – električni avtobusi in tranzitni sistemi za mestni prevoz uporabljajo pogone električnih vozil.Zmanjšajo porabo goriva in izboljšajo kakovost zraka v mestnih območjih.Ta vozila delujejo učinkovito v prometnih razmerah ustavljanja in speljevanja.Ta aplikacija podpira obsežne okoljske cilje.

3. Gospodarska vozila – Dostavniki in tovornjaki uporabljajo EV pogonske sklope za logistiko in prevoz blaga.Sčasoma ponujajo nižje obratovalne stroške.Ti sistemi so idealni za dostavo na kratke razdalje in v mestih.Ta aplikacija izboljšuje učinkovitost v dobavnih verigah.

4. Industrijska oprema - EV pogonski sklopi se uporabljajo v viličarjih in skladiščnih strojih.Zagotavljajo zanesljivo in tiho delovanje v notranjih okoljih.Ti sistemi zmanjšujejo emisije v zaprtih prostorih.Izboljšajo tudi varnost in učinkovitost delovanja.Ta aplikacija je pomembna v sodobni industriji.

5. Dvokolesniki in mikromobilnost – električni skuterji in motorna kolesa uporabljajo pogonske sklope kompaktnih električnih vozil.Primerni so za potovanja na kratke razdalje in urbano mobilnost.Ta vozila so energetsko učinkovita in enostavna za vzdrževanje.Podpirajo transportne rešitve zadnje milje.Ta aplikacija v mestih hitro raste.

6. Terenska in specializirana vozila - EV pogonski sklopi se uporabljajo v rudarskih vozilih, kmetijskih strojih in gradbeni opremi.Izboljšujejo učinkovitost v zahtevnih okoljih.Ti sistemi zmanjšujejo odvisnost od goriva in emisije.Podpirajo tudi avtomatizacijo in napredne nadzorne sisteme.Ta aplikacija razširi uporabo električnih vozil zunaj standardnih cest.

Zaključek

Pogonski sklopi električnih vozil ponujajo čist in učinkovit način za pogon vozil, ki uporabljajo elektriko namesto goriva.Za nemoteno delovanje uporabljajo ključne komponente, kot so baterija, motor in krmilni sistemi.Različni modeli in tipi omogočajo prilagodljivost glede na stroške, obseg in potrebe po učinkovitosti.Čeprav obstajajo nekateri izzivi, njihova uporaba še naprej narašča v številnih aplikacijah.EV pogonski sklopi igrajo pomembno vlogo v sodobnem prometu.
