Razlaga silicijeve fotonike: kako deluje, komponente, integracija in aplikacije

Silicijeva fotonika vam omogoča uporabo svetlobe namesto elektrike za premikanje podatkov znotraj in med čipi.V tem članku boste izvedeli, kaj je, kako deluje in ključne komponente, zaradi katerih deluje.Raziskovali boste tudi različne metode integracije, razvoj embalaže in kje se ta tehnologija uporablja.Na koncu boste razumeli, kako pomaga izboljšati hitrost in učinkovitost v sodobnih sistemih.

Katalog

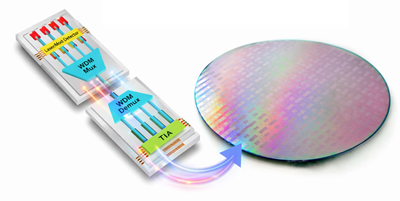

Slika 1. Pregled silicijeve fotonike

Kaj je silicijeva fotonika?

Silicijeva fotonika je tehnologija, ki uporablja svetlobo (fotone) namesto električne energije (elektronov) za prenos podatkov na čipih na osnovi silicija.Omogoča visokohitrostno podatkovno komunikacijo z vodenjem svetlobnih signalov skozi mikroskopske strukture, izdelane s standardnimi polprevodniškimi postopki.Za razliko od tradicionalnih elektronskih sistemov, ki so odvisni od električnega toka, silicijeva fotonika uporablja optične signale, ki lahko prenesejo več podatkov z manjšo izgubo signala na daljavo.Ta pristop omogoča hitrejši in učinkovitejši prenos podatkov znotraj in med napravami.Osnovni koncept temelji na zamenjavi gibanja elektronov s širjenjem fotonov, kar zmanjšuje omejitve, povezane z uporom.Posledično je silicijeva fotonika splošno priznana kot ključna tehnologija za komunikacijske sisteme visoke hitrosti naslednje generacije.

Komponente silicijeve fotonike

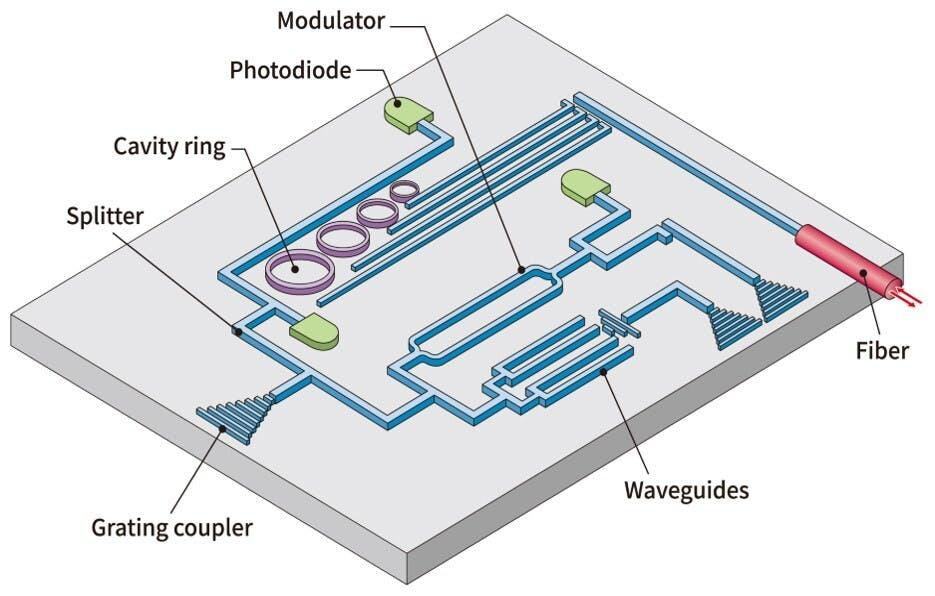

Slika 2. Silicijeve fotonske komponente

• Valovodi

Valovodi so strukture, ki vodijo svetlobne signale po silicijevem čipu.Omejujejo in usmerjajo fotone po vnaprej določenih poteh z minimalnimi izgubami.Te strukture so običajno narejene iz silicija zaradi njegovega visokega lomnega količnika.Tvorijo osnovo za usmerjanje optičnih signalov znotraj sistema.

• Modulator

Modulator kodira električne podatke v optični signal s spreminjanjem lastnosti svetlobe.Spremeni lahko intenzivnost, fazo ali frekvenco svetlobe, da predstavlja podatke.Ta postopek omogoča prenos digitalnih informacij s svetlobo.Ima vlogo pri pretvarjanju električnih signalov v optično obliko.

• Fotodetektor (fotodioda)

Fotodetektor pretvori vhodne svetlobne signale nazaj v električne signale.Zazna optično moč in ustvari ustrezen električni tok.To sistemu omogoča interpretacijo poslanih podatkov na prejemnem koncu.Pomemben je za dokončanje procesa optične komunikacije.

• Laserski vir

Laser generira koherenten svetlobni signal, ki se uporablja kot nosilec za prenos podatkov.Zagotavlja stabilen in visoko intenziven optični vir.Ta svetloba se vbrizga v silicijevo fotonsko vezje.Deluje kot izhodišče toka optičnega signala.

• Rešetkasta spojka/spojnica za vlakna

Spojniki povezujejo optična vlakna s silikonskim čipom.Omogočajo učinkovit prenos svetlobe med zunanjimi vlakni in valovodi na čipu.Te strukture so zasnovane tako, da se ujemajo z optičnimi načini za minimalne izgube.Služijo kot vmesnik med komunikacijo na ravni čipa in sistemske ravni.

• Razdelilnik

Razdelilnik razdeli en optični signal na več poti.Omogoča, da se en vhodni signal porazdeli po različnih kanalih.To je uporabno za vzporedni prenos podatkov ali usmerjanje signala.Pomaga povečati prilagodljivost sistema.

• Resonator z votlim obročem

Obroč z votlino je okrogla valovodna struktura, ki se uporablja za filtriranje ali izbiro določenih valovnih dolžin.Podpira resonanco pri določenih frekvencah svetlobe.To omogoča natančno kontrolo optičnih signalov.Pogosto se uporablja pri filtriranju in modulaciji valovnih dolžin.

Kako deluje silicijev fotonik?

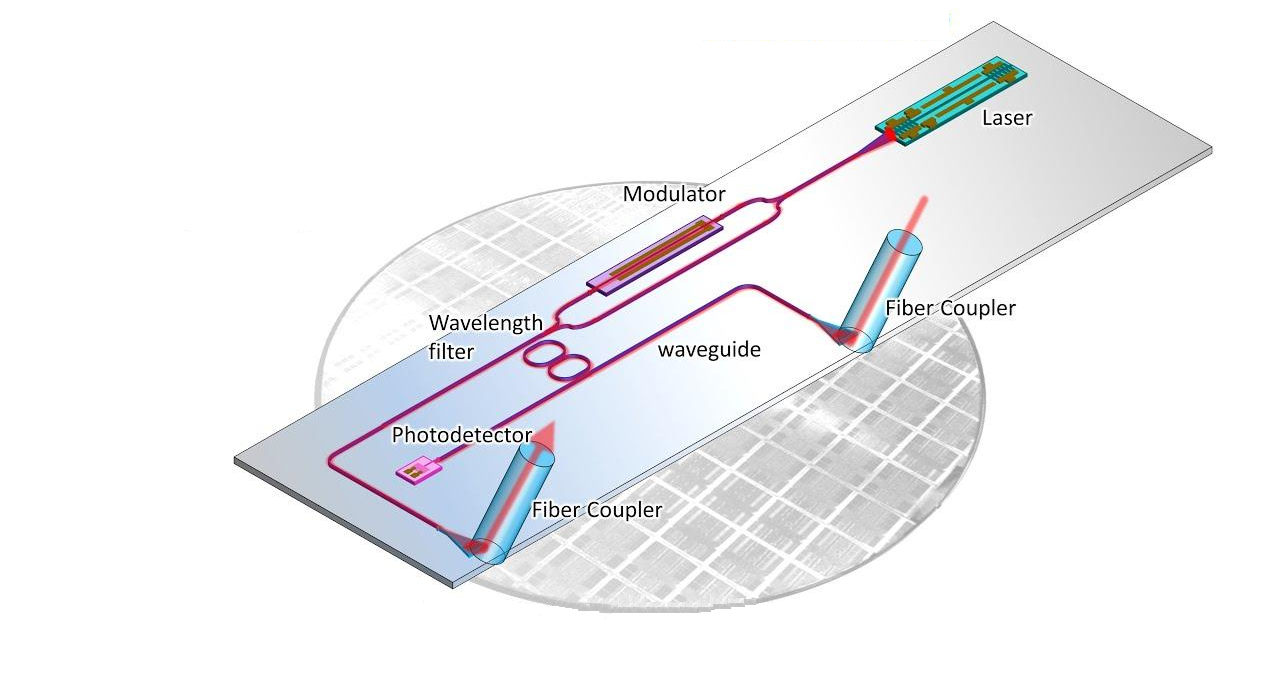

Slika 3. Silicijev fotonski princip delovanja

Silicijeva fotonika deluje tako, da najprej ustvari svetlobni signal, ki deluje kot nosilec podatkov.Ta svetloba se nato spremeni tako, da predstavlja informacije s kodiranjem električnih signalov v optično obliko.Ko je optični signal kodiran, se usmeri skozi mikroskopske poti po čipu.Te poti omogočajo, da signal učinkovito potuje brez upora, ki ga običajno najdemo v električnih sistemih.Proces prenosa zagotavlja, da se lahko velike količine podatkov hitro prenašajo na kratke ali dolge razdalje.

Po potovanju skozi čip doseže optični signal sprejemni konec, kjer se pretvori nazaj v električni signal.Ta pretvorba omogoča elektronskim sistemom obdelavo prenesenih podatkov.Celoten proces vključuje neprekinjen tok od generiranja svetlobe do zaznavanja signala.Vsaka stopnja zagotavlja minimalno izgubo signala in visoko celovitost podatkov.Ta postopni tok omogoča hitro in zanesljivo komunikacijo znotraj sodobnih računalniških sistemov.

Vrste silicijevih fotonskih integracijskih arhitektur

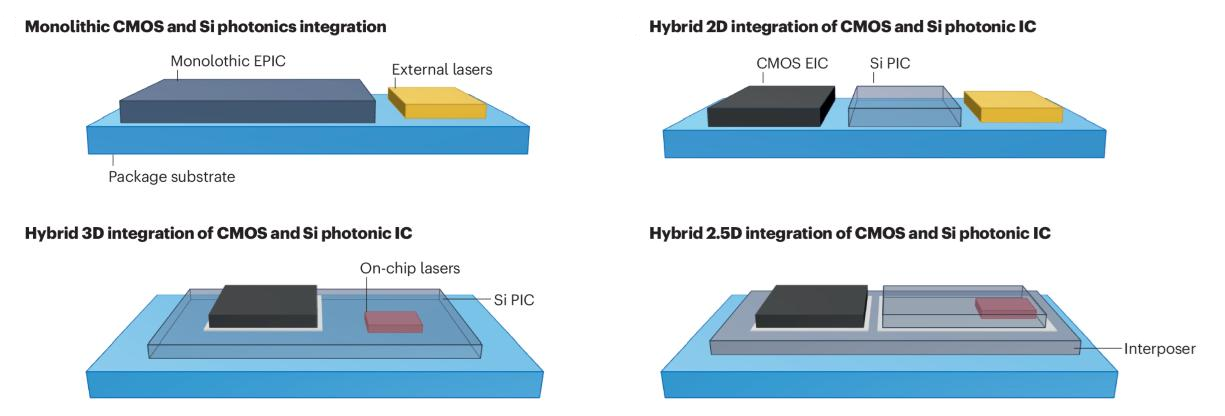

Slika 4. Integracijske arhitekture

Monolitna integracija

Monolitna integracija je oblikovalski pristop, pri katerem so fotonske in elektronske komponente izdelane na istem silicijevem substratu.Ta metoda omogoča soobstoj optičnih in električnih funkcij znotraj enega samega čipa.Proces integracije uporablja standardne tehnike izdelave, združljive s CMOS, za izgradnjo enotnega sistema.Posledica tega so kompaktne zasnove s tesno integriranimi signalnimi potmi.Postavitev pogosto prikazuje optične in elektronske regije, ki si delijo isti osnovni sloj.Ta pristop poenostavlja medsebojne povezave znotraj samega čipa.Običajno se uporablja za visoko integrirana fotonska integrirana vezja.

Hibridna 2D integracija

Hibridna 2D integracija se nanaša na postavitev fotonskih in elektronskih čipov enega ob drugem na isti ravnini.Vsak čip je izdelan ločeno in nato sestavljen skupaj na skupnem substratu.Električne povezave povezujejo komponente na kratke razdalje.Razporeditev običajno prikazuje ločene matrice, postavljene drug poleg drugega v ravni postavitvi.Ta struktura omogoča fleksibilnost pri kombiniranju različnih tehnologij.Podpira tudi neodvisno optimizacijo vsakega čipa pred integracijo.Zasnova se pogosto uporablja v modularnih fotonskih sistemih.

Hibridna 3D integracija

Hibridna 3D integracija vključuje navpično zlaganje fotonskih in elektronskih komponent v več plasteh.Ta pristop poveča gostoto integracije z uporabo navpične dimenzije.Signali lahko potujejo med plastmi prek navpičnih povezav.Struktura pogosto prikazuje večplastne čipe, postavljene enega na drugega.To omogoča krajše signalne poti in kompaktno zasnovo sistema.Podpira napredne tehnike pakiranja za visoko zmogljive sisteme.Zložena konfiguracija je idealna za prostorsko učinkovito integracijo.

Hibridna 2.5D integracija

Hibridna 2.5D integracija uporablja interposer za povezavo ločenih fotonskih in elektronskih matric.Vmesnik deluje kot vmesna plast, ki zagotavlja medsebojne povezave z visoko gostoto.Komponente so nameščene na vrhu te platforme in ne neposredno povezane.Postavitev običajno prikazuje več matric, nameščenih na skupno osnovno strukturo.Ta pristop omogoča učinkovito usmerjanje signala po sistemu.Podpira kompleksno integracijo brez popolnega navpičnega zlaganja.Običajno se uporablja v naprednih embalažnih rešitvah.

Razvoj silicijevih fotonskih pakirnih tehnologij

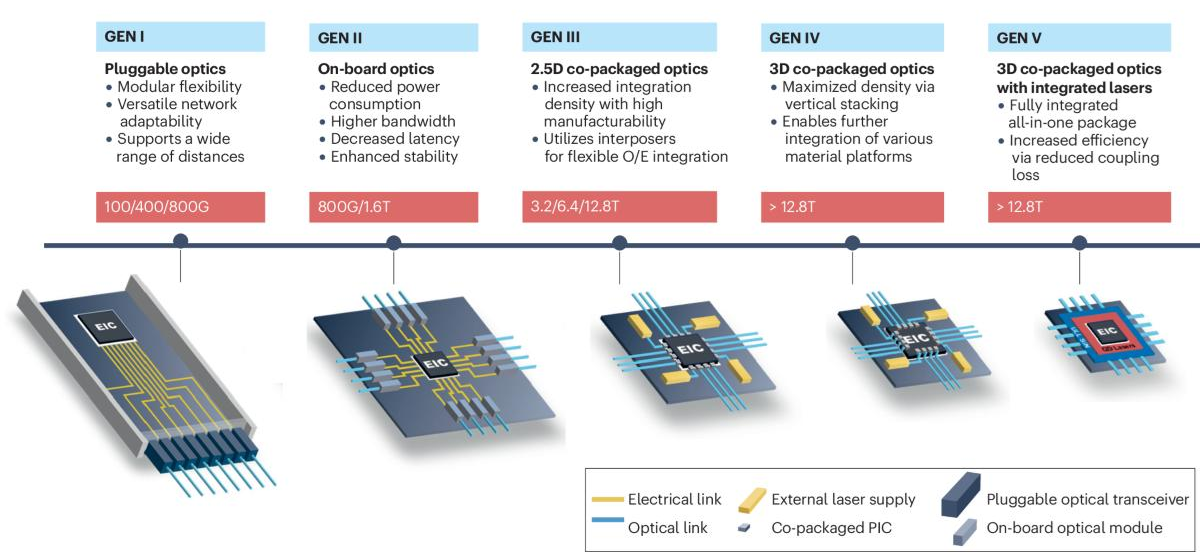

Slika 5. Razvoj embalaže

• GEN I – Vtična optika

Ta generacija uporablja zunanje optične module, povezane s sistemi preko standardnih vmesnikov.Zagotavlja prilagodljivost pri namestitvi in ​​enostavno zamenjavo.Sistemi se lahko prilagodijo različnim zahtevam omrežja.Vendar ostajajo električne povezave razmeroma dolge.To omejuje učinkovitost in povečuje porabo energije.

• GEN II – Optika na vozilu

Optične komponente so pomaknjene bližje procesorski enoti na plošči.To zmanjša dolžino električne sledi in izboljša celovitost signala.Omogoča večjo pasovno širino in nižjo zakasnitev komunikacije.Poraba energije je zmanjšana v primerjavi z rešitvami, ki jih je mogoče priključiti.Delovanje sistema postane stabilnejše in učinkovitejše.

• GEN III – 2.5D združena optika

Ta stopnja uvaja tesnejšo integracijo z uporabo zasnov, ki temeljijo na vmesniku.Optične in elektronske komponente so združene v kompaktni strukturi.Omogoča večjo gostoto podatkov in izboljšano usmerjanje signala.Pasovna širina se še naprej močno povečuje.Ta generacija podpira napredne zahteve podatkovnega centra.

• GEN IV – 3D združena optika

Navpično zlaganje je uvedeno za povečanje gostote integracije.V enem paketu je združenih več plasti komponent.To omogoča krajše komunikacijske poti in večjo učinkovitost.Podpira integracijo različnih materialnih platform.Zmogljivost se znatno izboljša pri sistemih z visoko hitrostjo.

• GEN V – Popolnoma integrirana fotonika

Ta generacija dosega popolno integracijo optičnih in elektronskih komponent.Laserji in fotonski elementi so vgrajeni v paket.Zmanjša izgube pri sklopki in izboljša učinkovitost.Sistem postane zelo kompakten in optimiziran.Predstavlja prihodnjo smer pakiranja silicijeve fotonike.

Prednosti silicijeve fotonike

• Visoka hitrost prenosa podatkov za sodobne računalniške sisteme

• Podpira izjemno visoko pasovno širino za velike delovne obremenitve podatkov

• Manjša poraba energije v primerjavi z električnimi povezavami

• Zmanjšana izguba signala na dolge razdalje

• Kompaktna in razširljiva integracija čipov

• Združljiv z obstoječimi proizvodnimi procesi CMOS

• Omogoča hitrejšo komunikacijo v podatkovnih centrih in sistemih AI

Izzivi silicijeve fotonike

• Težavna integracija učinkovitih laserskih virov na čipu

• Visoki stroški izdelave in pakiranja

• Težave s toplotnim upravljanjem zaradi občutljivosti na toploto

• Za optično spajanje je potrebna zapletena poravnava

• Kompleksnost oblikovanja pri obsežni integraciji

• Omejena združljivost materialov za nekatere komponente

Uporaba silicijeve fotonike

1. Podatkovni centri

Silicijeva fotonika omogoča hiter prenos podatkov med strežniki in sistemi za shranjevanje.Podpira obsežno računalniško infrastrukturo v oblaku.Optične povezave zmanjšajo zakasnitev in porabo energije.To izboljša splošno učinkovitost sistema.

2. Sistemi umetne inteligence (AI).

Delovne obremenitve AI zahtevajo hiter prenos podatkov med procesorji.Silicijeva fotonika zagotavlja visoko pasovno širino za vzporedno obdelavo.Podpira obdelavo podatkov v modelih strojnega učenja.To izboljša računalniško zmogljivost.

3. Telekomunikacije

Uporablja se v optičnih komunikacijskih omrežjih za prenos podatkov na dolge razdalje.Silicijeva fotonika izboljša kakovost signala in zmogljivost pasovne širine.Podpira hitri internet in infrastrukturo 5G.To omogoča zanesljivo globalno komunikacijo.

4. Visokozmogljivo računalništvo (HPC)

Sistemi HPC imajo koristi od hitrejših povezav med procesorji.Silicijeva fotonika zmanjšuje komunikacijska ozka grla.Podpira obsežne simulacije in znanstveno računalništvo.To izboljša učinkovitost obdelave.

5. Zaznavanje in slikanje

Silicijeva fotonika se uporablja v optičnih senzorjih za zaznavanje okoljskih sprememb.Omogoča natančno merjenje svetlobnih signalov.Aplikacije vključujejo medicinsko diagnostiko in spremljanje okolja.To izboljša natančnost in občutljivost.

6. Zabavna elektronika

Vse bolj se uporablja v naprednih napravah, ki zahtevajo hiter prenos podatkov.Silicon photonics podpira zaslone visoke ločljivosti in sisteme AR/VR.Omogoča kompaktne in učinkovite dizajne.To izboljša uporabniško izkušnjo.

Silicijeva fotonika proti električnim povezavam proti optičnim vlaknom

Funkcija	Silicij Fotonika	Električni Medsebojna povezava	Optična vlakna
Vrsta signala	Optični (na čipu, ~1310–1550 nm)	Električni (bakrene sledi)	Optični (vlakna, ~1310–1550 nm)
Hitrost prenosa podatkov (per vozni pas)	25–200 Gbps	10–112 Gbps	100–800+ Gbps
Skupna pasovna širina	> 1 Tbps na čip	<1 Tbps (omejeno s PCB)	>10 Tbps (WDM sistemi)
Energija na bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Izguba signala	~0,1–1 dB/cm (na čipu)	~5–20 dB/m (PCB visoke hitrosti)	~0,2 dB/km
Prenos Razdalja	mm do ~2 km	<1 m (visok hitrost)	10 km do > 1000 km
Integracija Raven	Merilo čipa (CMOS združljiv)	Na ravni plošče (PCB sledi)	Sistemska raven (optični kabli)
Gostota kanala	>100 kanalov/čip	Omejeno z usmerjevalni prostor	>100 kanali/optična vlakna (WDM)
Zakasnitev	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Proizvodnja toplote	Nizka (minimalna uporovna izguba)	Visoko (I²R izgube)	Zelo nizko
Odtis	<10 mm² (fotonski IC)	Velika površina PCB potrebno	Zunanja vlakna povezave
Oblikovanje Kompleksnost	visoko (optično-električno sooblikovanje)	Nizka–Zmerna	Zmerno
Tipičen primer uporabe	od čipa do čipa, podatkovni centri, AI pospeševalniki	CPU, pomnilnik avtobusi, PCB povezave	Na dolge razdalje telekomunikacije, hrbtenična omrežja
Razširljivost Omejitev	Omejeno z spajanje in pakiranje	Omejeno z celovitost signala	Omejeno z disperzija in ojačanje

Zaključek

Silicijeva fotonika pošilja podatke s pomočjo svetlobe, zaradi česar je komunikacija hitrejša in učinkovitejša od električnih signalov.Deluje prek ključnih delov, kot so valovod, modulatorji, laserji in fotodetektorji, ki obravnavajo celoten proces signala.Različni dizajni in načini pakiranja pomagajo izboljšati delovanje in naredijo sisteme bolj kompaktne.Kljub nekaterim izzivom se pogosto uporablja v podatkovnih centrih, AI, telekomunikacijah in drugih aplikacijah visoke hitrosti.
