Uvod v krmilne sisteme: delovanje, vrste in aplikacije

Nadzorne sisteme uporabljate vedno, ko stroj samodejno ohranja enakomerno vrednost, kot so temperatura, hitrost ali nivo.Ta članek pojasnjuje, kaj je nadzorni sistem, kako njegovi deli delujejo skupaj in kako povratne informacije ohranjajo izhod pravilen.Videli boste tudi glavne vrste sistemov in kako se obnašajo med delovanjem.Vključene so običajne uporabe, prednosti in omejitve.

Katalog

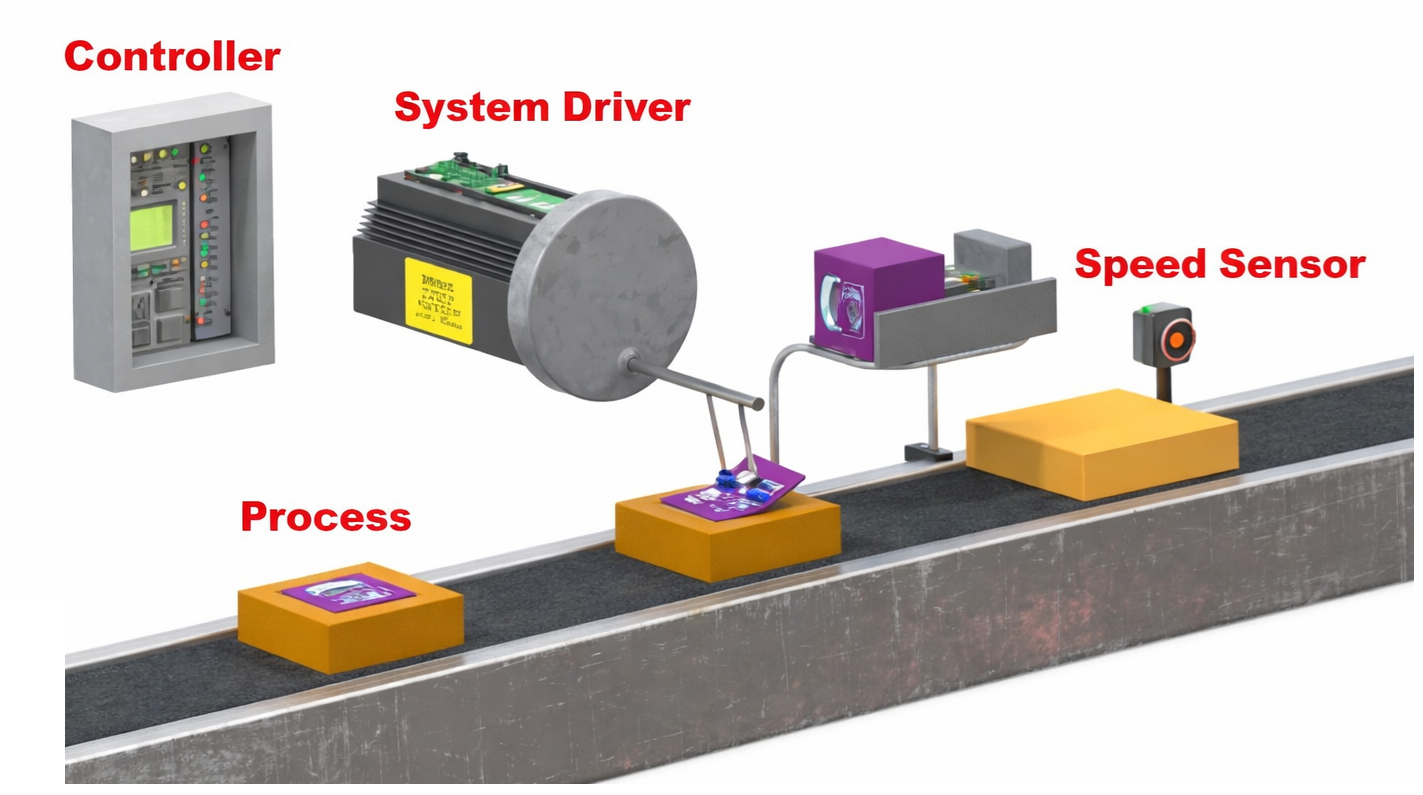

Slika 1. Primer krmilnega sistema

Kaj je nadzorni sistem?

Krmilni sistem je sistem, ki ohranja izmerjeno vrednost blizu želene ciljne vrednosti.Njegov namen je samodejno prilagajanje procesa, tako da rezultat ostane pravilen, tudi ko se pogoji spremenijo.Na primer, sobni termostat vzdržuje temperaturo blizu nastavljene ravni, avtomobilski tempomat pa ohranja vozilo pri izbrani hitrosti.Regulator nivoja rezervoarja za vodo tudi vzdržuje višino vode na izbrani točki.Preprosto povedano, nadzorni sistem nenehno preverja in popravlja spremenljivko, da ustreza zahtevani vrednosti.

Osnovni elementi krmilnega sistema

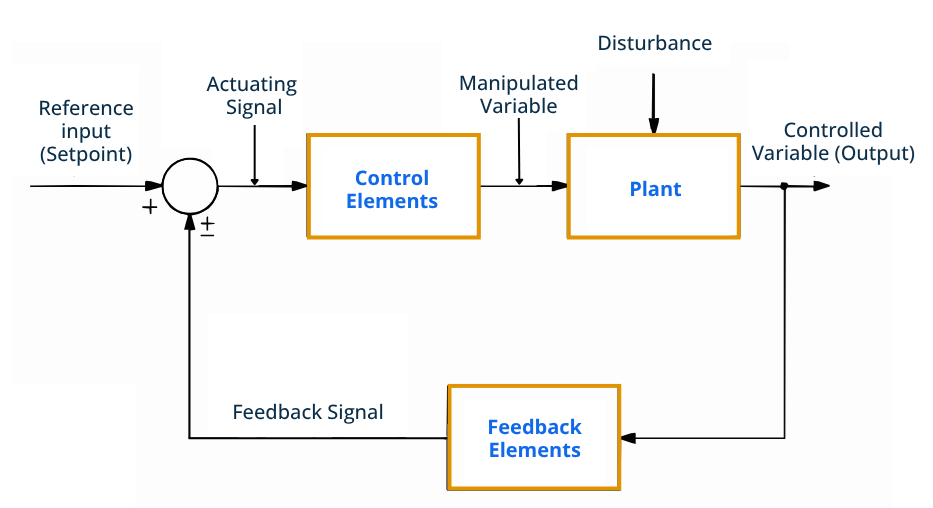

Slika 2. Blok diagram krmilnega sistema

Krmilni sistem je sestavljen iz več standardnih delov, od katerih vsak opravlja določeno nalogo.

• Referenčni vhod (nastavljena točka)

To je želena vrednost, ki jo sistem poskuša vzdrževati.Predstavlja izbrano ciljno stanje.Sistem vedno primerja dejansko vrednost s to referenco.

• Aktivacijski signal

To je signal, ki nastane po primerjavi želenih in dejanskih vrednosti.Predstavlja, koliko prilagoditev je potrebno.Signal pripravi sistem na popravek.

• Nadzorni elementi

Ti deli skrbijo za proces odločanja.Na podlagi prejetega signala določijo korektivni ukrep.Rezultat te stopnje pripravi postopek za prilagoditev.

• Manipulirana spremenljivka

To je nastavljiva količina, poslana v proces.Spreminjanje te vrednosti vpliva na končni rezultat.To je spremenljivka, ki jo lahko sistem neposredno spreminja.

• Rastlina

Obrat je proces, ki ga nadzorujemo.Izdela končno izhodno vrednost.Cilj sistema je ohraniti ta rezultat na želeni ravni.

• Motnja

To je neželena sprememba, ki vpliva na proces.Izhod lahko potisne stran od želene vrednosti.Sistem ga mora nadomestiti.

• Nadzorovana spremenljivka (izhod)

To je dejanski izmerjeni rezultat postopka.Prikazuje trenutno stanje sistema.Cilj je, da ostane enak referenčnemu vnosu.

• Elementi povratne informacije

Ti merijo izhod in pošiljajo informacije nazaj v preverjanje.Sistemu zagotavljajo trenutno stanje.To omogoča določitev popravka.

• Povratni signal

To je vrnjena informacija o izhodni vrednosti.Predstavlja stanje procesa.Sistem ga uporablja za primerjavo.

Načelo delovanja krmilnega sistema

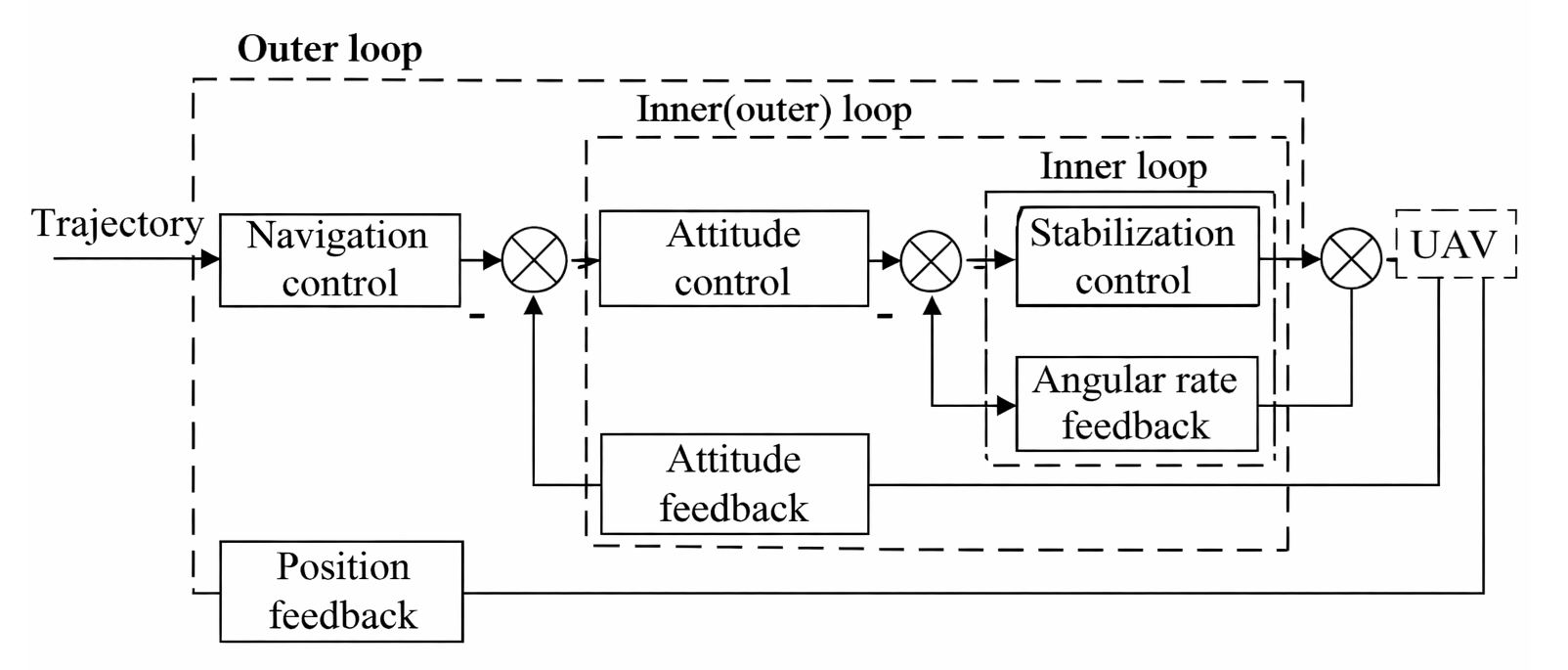

Slika 3. Načelo delovanja krmilnega sistema

Načelo delovanja krmilnega sistema se začne z dajanjem želene vhodne vrednosti sistemu.Sistem nato to vrednost primerja z dejansko izhodno vrednostjo.Razlika med njima se imenuje signal napake.Če napaka obstaja, sistem ustvari signal popravka.Ta popravek prilagodi postopek za zmanjšanje napake.Izhod se spremeni in se nenehno znova preverja.Cikel se ponavlja, dokler se rezultat ne ujema z želeno vrednostjo.

Značilnosti krmilnih sistemov

Nadzorni sistemi se ocenjujejo glede na to, kako dobro delujejo med delovanjem.Te značilnosti opisujejo kakovost in zanesljivost odziva sistema.

Značilnosti	Opis
Stabilnost	Izhod ne ne razhajajo se;se po motnji vrne na enakomerno vrednost
Natančnost	Končna napaka ≤ ±2–5 % nastavljene vrednosti
Natančnost	Izhod variacija ≤ ±1 % pri istem vnosu
Odzivni čas	Začetna reakcija se pojavi v izmerjenem zakasnitvenem času (td)
Čas vzpona	Čas od 10% do 90 % končne vrednosti
Čas poravnave	Vstopi in ostane v območju ±2 %
Prekoračitev	Peak preseže končna vrednost po % zneska
Stabilno stanje Napaka	Konstanta zamik, ki ostane po stabilizaciji
Občutljivost	Δizhod / ΔRazmerje spreminjanja parametrov
Robustnost	Vzdržuje delovanje kljub spremembi motnje
Pasovna širina	Deluje učinkovito do mejne frekvence –3 dB
Ponovljivost	Isti vnos proizvede enak izhod znotraj tolerance
Zanesljivost	Deluje brez napak za nazivni čas delovanja (MTBF)
Dušenje	Nihanje upad, določen z razmerjem dušenja ζ
Hitrost od Odziv	Skupni čas do doseči stabilno stanje

Vrste nadzornih sistemov

Nadzorni sistemi so razvrščeni glede na to, kako ravnajo z informacijami, signali in odzivnim vedenjem.Razvrščeni so v skupine glede na uporabo povratne informacije, obliko signala in matematično obnašanje.

Regulacijski sistem z odprto zanko

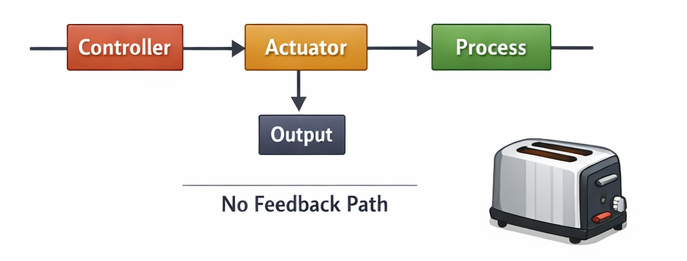

Slika 4. Diagram krmilnega sistema odprte zanke

Regulacijski sistem z odprto zanko je sistem, kjer izhod ne vpliva na krmiljenje.Sistem pošlje ukaz in domneva, da je rezultat pravilen, ne da bi ga preveril.Ker ni poti povratne informacije, ne more samodejno odpraviti napak ali motenj.Delovanje je odvisno predvsem od pravilne kalibracije in delovnih pogojev.Ti sistemi so preprosti, poceni in enostavni za načrtovanje.Vendar lahko spremembe obremenitve ali okolja vplivajo na končni rezultat.Pogosti primeri vključujejo časovnik električnega opekača kruha, nadzor časovnika pralnega stroja in fiksni časovnik namakanja.

Krmilni sistem zaprtega kroga

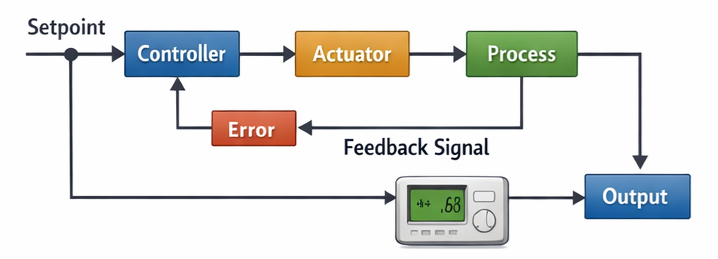

Slika 5. Diagram krmilnega sistema z zaprto zanko

Krmilni sistem z zaprto zanko je sistem, ki uporablja povratne informacije za samodejno prilagajanje izhoda.Sistem izmeri rezultat in ga primerja z želeno vrednostjo.Če se pojavi razlika, se uporabi popravek za zmanjšanje napake.To neprekinjeno prilagajanje omogoča natančno in stabilno delovanje tudi v spremenljivih pogojih.Sistemi z zaprto zanko zagotavljajo boljšo natančnost in zanesljivost kot sistemi z odprto zanko.Široko se uporabljajo v sodobnih aplikacijah za avtomatsko krmiljenje.Tipični primeri vključujejo nadzor temperature klimatske naprave, tempomat vozila in samodejne regulatorje napetosti.

Sistem neprekinjenega nadzora

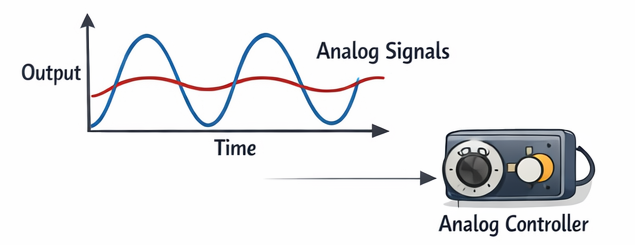

Slika 6. Zvezni (analogni) kontrolni signal

Sistem neprekinjenega nadzora obdeluje signale, ki se skozi čas gladko spreminjajo.Vhod in izhod obstajata v vsakem trenutku brez prekinitve.Ti sistemi običajno delujejo z analognimi električnimi ali mehanskimi signali.Ker so signali neprekinjeni, je tudi odziv gladek in naraven.Sisteme z zveznim časom običajno najdemo v tradicionalnih analognih krmilnikih.Primerni so za fizične procese, ki zahtevajo takojšnjo reakcijo.Primeri vključujejo analogne regulatorje hitrosti, nadzor glasnosti zvočnega ojačevalnika in nadzor položaja hidravličnega ventila.

Sistem nadzora z diskretnim časom

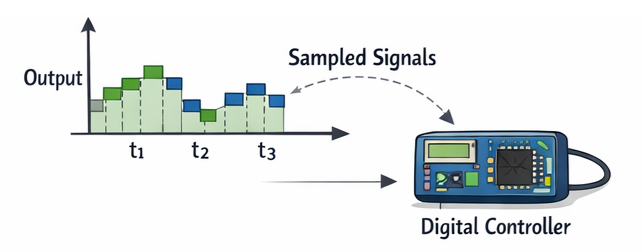

Slika 7. Diskretni (digitalni) krmilni signal

Sistem nadzora z diskretnim časom deluje z uporabo vzorčenih podatkovnih signalov.Sistem preverja in posodablja vrednosti samo v določenih časovnih intervalih.Te signale običajno obdelujejo digitalni krmilniki ali mikroprocesorji.Rezultat se spreminja korak za korakom in ne neprekinjeno.Takšni sistemi omogočajo programabilno delovanje in prilagodljivo prilagajanje.Široko se uporabljajo v sodobnem elektronskem in računalniškem krmiljenju.Primeri vključujejo nadzor temperature na osnovi mikrokrmilnika, digitalni nadzor hitrosti motorja in termostate pametnega doma.

Linearni nadzorni sistem

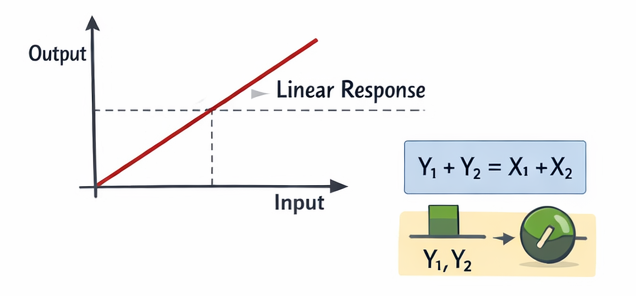

Slika 8. Vhodno-izhodno razmerje linearnega sistema

Linearni krmilni sistem sledi sorazmernemu razmerju med vhodom in izhodom.Če se vložek podvoji, se podvoji tudi izhod pod enakimi pogoji.Ti sistemi izpolnjujejo načelo superpozicije, kjer kombinirani vhodi proizvajajo kombinirane izhode.Linearno vedenje omogoča predvidljivo in enostavno matematično analizo.Večina teoretičnih krmilnih načrtov zaradi enostavnosti predvideva linearno delovanje.Linearni modeli pomagajo pri načrtovanju stabilnih in natančnih sistemov.Primeri vključujejo elektronske ojačevalnike majhnega signala in območja za krmiljenje motorja z nizko obremenitvijo.

Nelinearni krmilni sistem

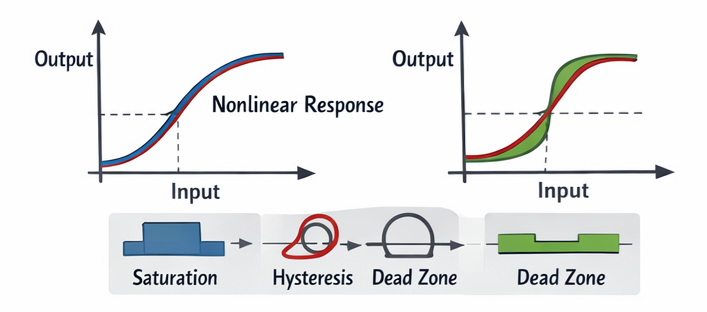

Slika 9. Karakteristike odziva nelinearnega sistema

Nelinearni krmilni sistem ima izhod, ki ni sorazmeren z vhodom.Odziv se spreminja glede na območje delovanja ali pogoje.Majhne vhodne spremembe lahko povzročijo velike izhodne variacije ali pa sploh ne pride do spremembe.Pogosto se pojavijo učinki, kot so nasičenost, histereza in mrtve cone.Te sisteme je težje analizirati, vendar bolj natančno predstavljajo fizične procese.Mnogi sistemi se naravno obnašajo nelinearno.Primeri vključujejo omejitve gibanja robotske roke, obnašanje magnetnega aktuatorja in nadzor pretoka ventila v skrajnih položajih.

Prednosti in slabosti nadzornih sistemov

Nadzorni sistemi izboljšujejo doslednost in zmanjšujejo ročni napor, hkrati pa uvajajo kompleksnost in stroške.

Prednosti nadzornih sistemov

• Sistem med delovanjem ohranja izhod blizu zahtevane vrednosti.

• Operaterjem ni treba ročno nastavljati opreme.

• Stroji lahko delujejo dolge ure brez pogostih ustavitev.

• Sistem samodejno popravlja spremembe pogojev.

• Stanje delovanja je mogoče preveriti s plošče ali oddaljenega zaslona.

Slabosti nadzornih sistemov

• Stroški namestitve so višji od enostavnih ročnih sistemov.

• Za namestitev in servis so potrebni usposobljeni delavci.

• Senzorji in elektronski deli lahko sčasoma odpovejo.

• Iskanje vzroka težav lahko traja dlje.

• Sistem je odvisen od stabilne električne energije.

Uporaba nadzornih sistemov

Nadzorni sistemi se uporabljajo v industrijski avtomatizaciji in vsakodnevni opremi za samodejno vzdrževanje pravilnega delovanja.

1. Industrijska proizvodnja

Proizvodni stroji ohranjajo dosledne dimenzije in kakovost izdelkov.Avtomatizirane montažne linije uporabljajo regulacijo za zagotavljanje ponovljivosti.To zmanjša količino odpadkov in izboljša učinkovitost.

2. Regulacija temperature

Oprema za ogrevanje in hlajenje ohranja udobne okoljske pogoje.Zgradbe se zanašajo na samodejno prilagajanje za stabilizacijo notranje klime.To izboljša energetsko učinkovitost in udobje.

3. Transportni sistemi

Vozila uporabljajo nadzor hitrosti in stabilnosti za bolj gladko delovanje.Sodobni avtomobili vključujejo tempomat in sisteme vleke.Ti izboljšajo varnost in zmogljivost vožnje.

4. Napajalni sistemi

Električna omrežja uravnavajo nivoje napetosti in frekvence.Generatorji prilagodijo izhod, da ustrezajo povpraševanju po obremenitvi.To zagotavlja stabilno oskrbo z električno energijo.

5. Robotika in avtomatizacija

Roboti izvajajo naloge natančnega pozicioniranja in gibanja.Avtomatizirani stroji delujejo neprekinjeno z visoko natančnostjo.To omogoča napredno proizvodnjo.

6. Medicinska oprema

Naprave vzdržujejo nadzorovane pogoje delovanja med zdravljenjem.Oprema za spremljanje ohranja vrednosti v varnih mejah.To izboljša varnost in zanesljivost pacientov.

7. Gospodinjski aparati

Vsakodnevne naprave samodejno upravljajo nastavitve delovanja.Pralni stroji in hladilniki vzdržujejo pravilne pogoje delovanja.To poenostavlja vsakodnevna opravila.

8. Aerospace Systems

Letala in brezpilotna letala vzdržujejo stabilne pogoje letenja.Samodejno vodenje ohranja pravilno orientacijo in nadmorsko višino.To podpira zanesljivo navigacijo.

Nadzorni sistem proti avtomatizaciji proti vgrajenim sistemom

Te tehnologije so tesno povezane, vendar služijo različnim inženirskim namenom znotraj sodobnih elektronskih in industrijskih izdelkov.

Funkcija	Nadzor Sistem	Avtomatizacija	Vdelano Sistem
Glavni fokus	Uredba o spremenljivke	Proces izvedba	Naprava delovanje
Namen	Vzdrževanje želeno vrednost	Opravljajte naloge samodejno	Teči predano funkcije
Področje uporabe	Specifično procesno vedenje	Celotno potek dela	Samski napravo izdelka
Odločitev Zmogljivost	Na podlagi izmerjene vrednosti	Na podlagi programirano logiko	Na podlagi vdelana programska oprema
Povratne informacije Uporaba	pogosto potrebno	Neobvezno	Neobvezno
Vrsta strojne opreme	Senzorji in aktuatorji	Stroji in krmilniki	Mikrokrmilnik tabla
Vloga programske opreme	Izračun in popravek	Zaporedje in koordinacijo	Naprava krmilna logika
Vrsta odziva	Neprekinjeno prilagajanje	Naloga izvedba	Funkcionalno delovanje
Velikost sistema	Majhna do srednje	Srednje do velik	Zelo majhen
Prilagodljivost	Zmerno	visoko	Omejeno
Čas Zahteva	visoko	Zmerno	visoko
Aplikacija Raven	Raven procesa	Raven obrata	Raven izdelka
Primer	Temperatura nadzor	Tovarna proizvodna linija	Pametna ura
Integracija	del avtomatizacija	Vsebuje nadzorni sistemi	Podpira oboje

Zaključek

Nadzorni sistemi ohranjajo stabilnost z neprekinjenim primerjanjem dejanskega izhoda s ciljno vrednostjo in popravljanjem morebitnih napak.Njihovo delovanje je odvisno od ključnih elementov, kot so povratne informacije, delovanje krmilnika in nadzorovan proces.Različne klasifikacije določajo, kako se obravnavajo signali in kako natančno se sistem odziva na motnje.Zaradi teh zmogljivosti se nadzorni sistemi pogosto uporabljajo v industriji, transportu, energetiki, medicinskih napravah in vsakodnevni opremi.
