Vodnik po uporih 4,7 kΩ: koda barv, uporaba, testiranje in primerjava vrednosti

Upor 4,7 kΩ je običajen elektronski del, ki se uporablja za nadzor toka in nastavitev napetosti v tokokrogih.V tem članku je pojasnjeno, kaj vrednost pomeni, kako brati njene barvne pasove in kakšne so njene glavne specifikacije.Prikazuje tudi, kje se običajno uporablja, kot so signali za vlečenje in vlečenje navzdol, krmiljenje tranzistorjev in delilniki napetosti.Naučili se boste tudi, kako ga preveriti z multimetrom in kakšna je primerjava z upori 10 kΩ in 47 kΩ.

Katalog

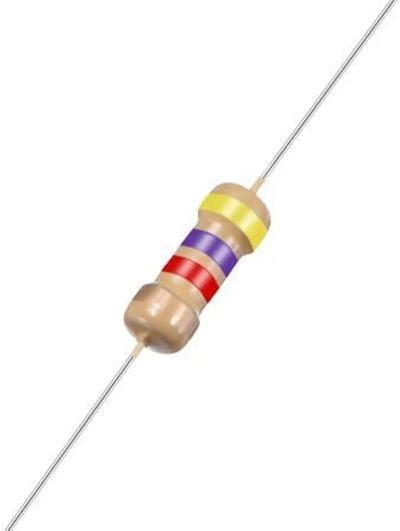

Slika 1. Aksialni upor 4,7 kΩ

Kaj je upor 4,7 kΩ?

Upor 4,7 kΩ je upor z vrednostjo upora 4700 ohmov (Ω)."kΩ" pomeni kiloohme, torej 4,7 kΩ = 4,7 × 1000 Ω = 4700 Ω.V vezju se ta vrednost običajno uporablja za zmanjšanje toka na varnejšo raven ali za nastavitev ravni napetosti v vozlišču.Pomaga ohranjati stabilnost signalov z nadzorom, koliko toka lahko teče skozi pot.Preprosto povedano, upor 4,7 kΩ je standardna vrednost, ki se uporablja za krmiljenje toka ali oblikovanja napetosti, ne da bi vezje preveč črpalo.

Električne specifikacije upora 4,7 kΩ

Upor 4,7 kΩ je mogoče izdelati v številnih vrstah in velikostih, zato se njegove specifikacije razlikujejo glede na serijo in proizvajalca.Spodnja tabela navaja običajne, merljive specifikacije, ki jih boste videli na podatkovnih listih.

Specifikacije	Tipičen obseg
Nominalno odpornost	4,7 kΩ (4.700 Ω)
Strpnost	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Nazivna moč (aksialno)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Nazivna moč (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatura koeficient (TCR)	25, 50, 100, 200, 300 ppm/°C
Delovanje temperaturno območje	-55 °C do +155°C (odvisno od tipa)
Max dela napetost	~50 V do 500 V (odvisno od paketa/moči)
Največja preobremenitev napetost	Višje kot delovna napetost (odvisno od serije)
Velikost paketa (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Velikost telesa (aksialno)	Odvisno od moč (daljše telo za večji W)
upor tehnologija	Debel film, tanek film, kovinski film, navit z žico
Dolgoročno stabilnost	npr. ±(0,2 % do 1 %) v 1.000 urah (odvisno od vrste)
Hrup (relativno)	Nižje v kovinski/tanek film, višji pri nekaterih debelih filmih
Napetost koeficient	Tipično nizka;podrobneje določeno v natančnih vrstah
Vlaga / okoljska ocena	Različno (za splošno uporabo do serije z visoko zanesljivostjo)

Barvna koda upora 4,7 kΩ

Veliko uporov 4,7 kΩ uporablja barvne pasove, tako da lahko hitro prepoznate vrednost.Število pasov (4, 5 ali 6) v glavnem spremeni, koliko števk je prikazanih in ali so vključene dodatne informacije, kot je temperaturni koeficient.

4-pasovna barvna koda

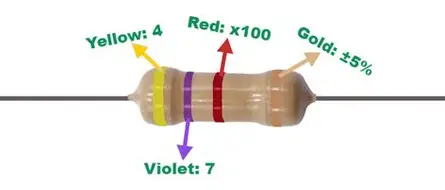

Slika 2. 4-pasovna barvna koda 4,7 kΩ

Band Položaj	barva	Pomen	Vrednost
1. pas	Rumena	1. številka	4
2. pas	Vijolična	2. številka	7
3. pas	Rdeča	Množitelj	×100 (10²)
4. pas	zlato	Strpnost	±5 %

Prva dva pasova dajeta številko 47. Tretji pas (rdeč) pomeni množenje s 100, torej 47 × 100 = 4700 Ω.To je 4,7 kΩ.Zlat pas kaže, da lahko upor odstopa za ±5 % od navedene vrednosti.

5-pasovna barvna koda

5-pasovni upor doda dodatno števko, tako da vrednost uporablja tri pomembne števke pred množiteljem.To se običajno uporablja za dele z strožjo toleranco.

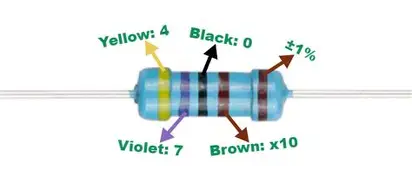

Slika 3. 5-pasovna barvna koda 4,7 kΩ

Band Položaj	barva	Pomen	Vrednost
1. pas	Rumena	1. številka	4
2. pas	Vijolična	2. številka	7
3. pas	Črna	3. številka	0
4. pas	Rjava	Množitelj	×10 (10¹)
5. pas	Rjava	Strpnost	±1 %

Prvi trije pasovi tvorijo 470. Pas množitelja (rjav) pomeni ×10, torej 470 × 10 = 4700 Ω.To je enako 4,7 kΩ.Zadnji pas (rjav) označuje toleranco ±1 %, kar je na splošno bolj natančno kot običajni 4-pasovni deli.

6-pasovna barvna koda

6-pasovni upor vključuje poleg tolerance tudi pas temperaturnega koeficienta (tempco).To je uporabno, če vas zanima stabilnost vrednosti ob temperaturnih spremembah.

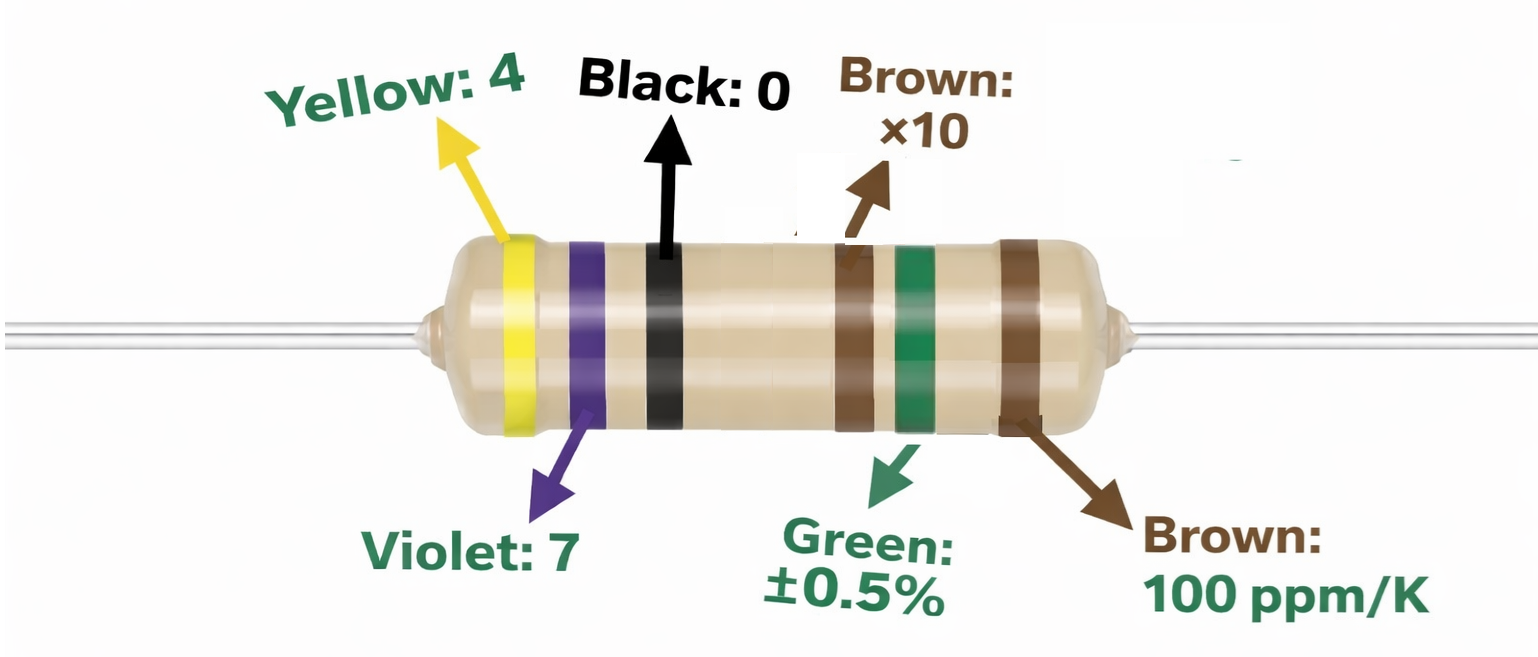

Slika 4. 6-pasovna barvna koda 4,7 kΩ

Band Položaj	barva	Pomen	Vrednost
1. pas	Rumena	1. številka	4
2. pas	Vijolična	2. številka	7
3. pas	Črna	3. številka	0
4. pas	Rjava	Množitelj	×10 (10¹)
5. pas	zelena	Strpnost	±0,5 %
6. pas	Rjava	Tempco	100 ppm/°C

Zelen pas pomeni, da se upor lahko spreminja za ±0,5 % od 4,7 kΩ.Rjav tempco pas pomeni, da se upor spreminja za približno 100 ppm/°C, kar je 0,01 % na °C (ker je 100 ppm = 100/1.000.000).Nižje vrednosti ppm/°C običajno pomenijo boljšo stabilnost pri dvigu ali padcu temperature.Zato se 6-pasovni upori pogosto uporabljajo tam, kjer stalna upornost igra pomembno vlogo pred temperaturo.

Uporaba upora 4,7 kΩ

Upor 4,7 kΩ je "srednja" vrednost, ki ustreza številnim praktičnim zasnovam, zlasti okrog logičnih signalov in vezij z majhnim signalom.Spodaj so pogosti načini uporabe v vezjih.

1. Pull-up upor za digitalne vhode

Pritegnitev 4,7 kΩ pomaga digitalnemu vhodu prebrati čisto VISOK, ko je stikalo ali izhod odprt.Omogoča dovolj močno vlečenje za boj proti majhnemu šumu, vendar še vedno ohranja tok razumno, ko je vrvica potegnjena NIZKO.Ta vrednost je pogosto vidna na vhodih mikrokrmilnikov in izhodih z odprtim odtokom.Pogost je tudi na skupnih signalnih linijah, kjer je stabilnost pomembna.

2. Pull-down upor za stabilno NIZKO stanje

4,7 kΩ pull-down zadrži signal na NIZKEM, ko ga nič ne poganja.To preprečuje "lebdeče" vnose, ki lahko naključno spremenijo stanje.Pogosto se uporablja z gumbi, izhodi senzorjev in zatiči za omogočanje.Vrednost je dovolj močna, da določi jasno raven, ne da bi vezje postalo težko.

3. Prednapetost tranzistorja v stopnjah majhnega signala

V odsekih gonilnika BJT ali MOSFET se 4,7 kΩ pogosto uporablja za nastavitev pristranske poti za osnovno/vratno vozlišče.Pomaga nadzorovati, kako močno krmilni signal poganja vhod tranzistorja.Mnogi se zanj odločijo, ko želijo trdno krmilno pot brez pretiranega pogonskega toka.Prav tako pomaga preprečiti, da vhod ostane napolnjen, ko se vozni signal prekine.

4. Napetostni delilnik za referenčna ali zaznavna vozlišča

Upor 4,7 kΩ je običajno povezan z drugim uporom, da tvori delilnik za predvidljivo napetost vozlišča.Uporablja se za vhodno skaliranje, referenčne nastavitve in vezja za odčitavanje senzorjev.Vrednost je praktična, ker ne zahteva zelo velikih komponent in še vedno ohranja zmeren tok delilnika.Prav tako ga je enostavno uskladiti s številnimi standardnimi vrednostmi upora.

5. Dušenje ali blaga obremenitev signalnega voda

V nekaterih signalnih poteh se 4,7 kΩ uporablja kot majhna obremenitev za zmanjšanje neželenega lebdenja ali za oblikovanje obnašanja vozlišča.Pomaga lahko umiriti zaznavanje majhnega hrupa na linijah z visoko impedanco.To je običajno pri analognih vhodih in primerjalnih vhodih.Cilj je bolj stabilno vozlišče, ne da bi ga spremenili v veliko breme.

Kako preizkusiti upor 4,7 kΩ z uporabo multimetra?

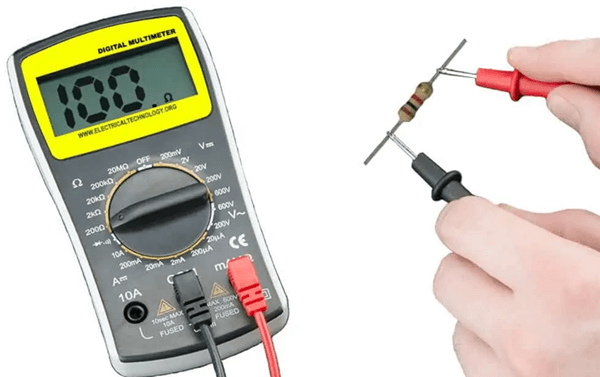

Slika 5. Merjenje upora z digitalnim multimetrom

Hitro preverjanje multimetra potrdi, ali je upor blizu pričakovane vrednosti.To je koristno pri odpravljanju težav ali razvrščanju delov.

1. korak: pravilno nastavite multimeter

Vklopite multimeter in ga nastavite na način upora (Ω).Če ima vaš merilnik ročni obseg, izberite obseg nad 4,7 kΩ, na primer 20 kΩ.Prepričajte se, da so sonde priključene na pravilna vrata (COM in Ω).Na kratko se dotaknite konic sonde, da vidite, ali se merilnik normalno odziva.

2. korak: Pred merjenjem izolirajte upor

Za najbolj natančno odčitavanje je treba upor izmeriti zunaj vezja.Če je še vedno spajkan na ploščo, lahko drugi deli ustvarijo vzporedne poti, ki spremenijo odčitek.Če odstranitev ni mogoča, dvignite eno nogo upora, da ni več popolnoma priključen.Ta korak prepreči lažne odčitke, ki so videti prenizki.

3. korak: Izmerite vrednost upora

Držite eno sondo na vsakem vodniku upora.Ohranite stalen stik, da vrednost ne skoči zaradi slabe povezave.Preberite prikazani upor in zabeležite, ali je blizu 4,70 kΩ.Majhen zamik je normalen, odvisno od tolerance upora.

4. korak: Ocenite rezultat z uporabo pričakovanega obsega

Primerjajte odčitek s toleranco upora, če jo poznate.Za običajni del ±5 % je normalno območje približno 4,465 kΩ do 4,935 kΩ.Za ±1 % del je normalno območje približno 4,653 kΩ do 4,747 kΩ.Če merilnik kaže OL (odprta linija) ali vrednost daleč zunaj pričakovanega območja, je lahko upor poškodovan ali pa je nastavitev meritve napačna.

Primerjava uporov 4,7 kΩ proti 10 kΩ proti 47 kΩ

Te tri vrednosti se pogosto uporabljajo za ista »opravila« (kot so dvigi, prednapetostne poti in delilniki), vendar se obnašajo drugače, ker upor spreminja tok in obremenitev.Spodnja tabela prikazuje praktične električne razlike in kdaj je posamezna vrednost običajno izbrana.

Lastnosti	4,7 kΩ	10 kΩ	47 kΩ
Trenutno pri 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Trenutno ob 12 V	2,55 mA	1,20 mA	0,255 mA
Odpornost razmerje do 4,7 kΩ	1×	2,13× višje	10× višje
Padec napetosti čez upor pri 1 mA	4,7 V	10 V	47 V
Disipacija moči pri 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Moč disipacija pri 12 V	30,6 mW	14,4 mW	3,06 mW
RC čas konstanta s kondenzatorjem 100 nF	0,47 ms	1,00 ms	4,70 ms
RC izklop frekvenca s 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Trenutno sprememba na 1 V povečanja	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Izhod prispevek impedance v delilniku	Nizka	Srednje	visoko
Čas polnjenja na 63 % s 100 nF	0,47 ms	1,00 ms	4,70 ms
Čas polnjenja na ~99 % (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Tipičen ADC učinek impedance vira	Minimalna napaka	Sprejemljivo napaka	Opazno možna napaka
Občutljivost na tok uhajanja (1 µA napaka uhajanja)	0,47 % napaka	1,0 % napaka	4,7 % napaka
Sorodnik hitrost poravnave signala	hitro	Zmerno	počasi

Zaključek

Upor 4,7 kΩ daje uravnotežen upor, ki dobro deluje v številnih tokokrogih.Njegova barvna koda prikazuje njegovo vrednost in natančnost, test z multimetrom pa potrdi, ali še vedno deluje pravilno.Pogosto se uporablja za ohranjanje stabilnih signalov, nadzor vhodov tranzistorjev in ustvarjanje fiksnih ravni napetosti.V primerjavi z nižjimi ali višjimi vrednostmi črpa zmeren tok in ostaja zanesljiv, zato je v široki uporabi.
