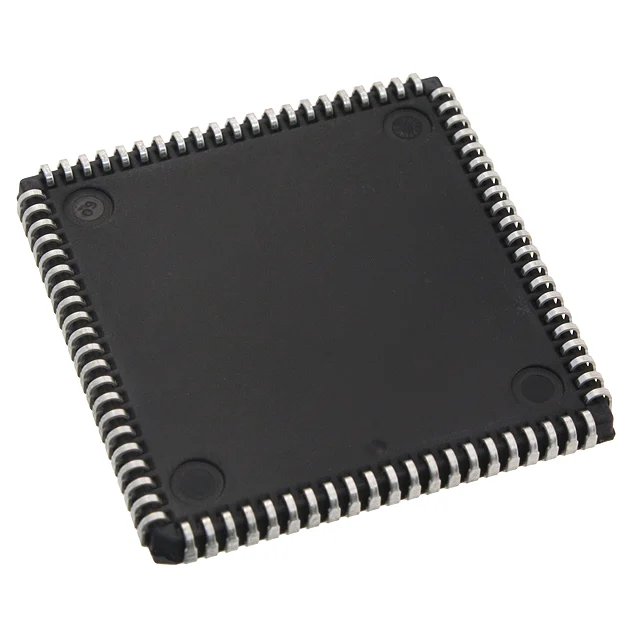

Paket XC3042-100PC84C PLCC84, logični bloki in zmogljivost

XC3042-100PC84C je klasična programabilna logična naprava iz znane družine XC3000.Omogoča vam prilagodljiv način za upravljanje digitalne logike brez zanašanja na čipe s fiksno funkcijo.S približno 3000 uporabnimi vrati in delovanjem 5 V se popolnoma prilega starejšim ploščam in dolgo delujočim sistemom.Ponovno ga lahko programirate tako, da naložite konfiguracijske podatke ob vklopu, kar močno olajša posodobitve.Njegov 84-pinski paket PLCC ohranja kompaktne postavitve plošče, hkrati pa še vedno ponuja veliko V/I povezav.Od industrijskih strojev do retro računalniških projektov, ta naprava še naprej podpira zanesljive zasnove strojne opreme.Tukaj boste dobili jasen vpogled v njegove funkcije, strukturo in uporabo v resničnem svetu.

Katalog

XC3042-100PC84C Pregled

The XC3042-100PC84C je polje vrat, ki temelji na CMOS SRAM in je zasnovano za nastavljivo implementacijo digitalne logike.Spada v družino XC3000 in je dobavljen v ohišju PLCC s 84 pini.Naprava deluje s 5-voltnim napajanjem in zahteva konfiguracijske podatke ob vklopu, da definira svoje logične funkcije.Njegova notranja struktura podpira programabilne logične bloke in prilagodljive vhodne in izhodne povezave za naloge nadzora, vmesnika in obdelave podatkov.Ta komponenta se običajno uporablja v vgrajenih sistemih, industrijski opremi in podedovanih digitalnih platformah, ki zahtevajo prilagodljivo logiko strojne opreme.Iščete XC3042-100PC84C Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

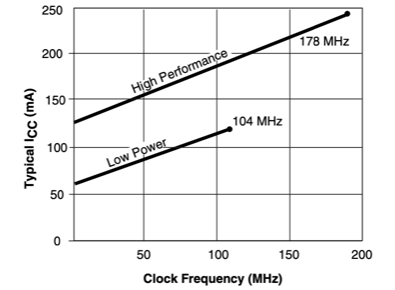

Tipična Icc v primerjavi s frekvenco za XC3042-100PC84C

Graf prikazuje tipičen napajalni tok na navpični osi v miliamperih proti urni frekvenci na vodoravni osi v megahercih, ki prikazuje tok, ki narašča z delovno frekvenco.Prepoznana sta dva načina delovanja, označena z Low Power in High Performance, od katerih je vsak predstavljen z naraščajočo črto.Način nizke porabe doseže približno 104 MHz pri toku blizu 120 mA, medtem ko se način visoke zmogljivosti razširi na približno 178 MHz s tokom, ki se približuje 240 mA.Linearni trend v obeh krivuljah kaže sorazmerno rast dinamične porabe toka, ko se preklopna frekvenca povečuje, kar odraža frekvenčno odvisne značilnosti moči naprave.

Model XC3042-100PC84C CAD

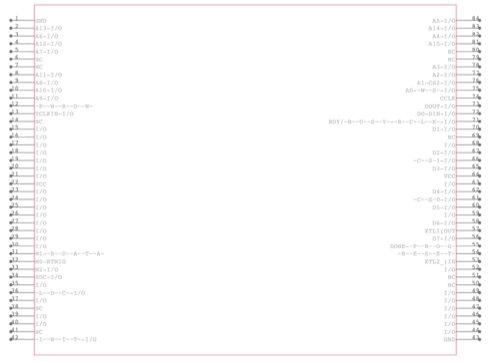

Simbol XC3042-100PC84C

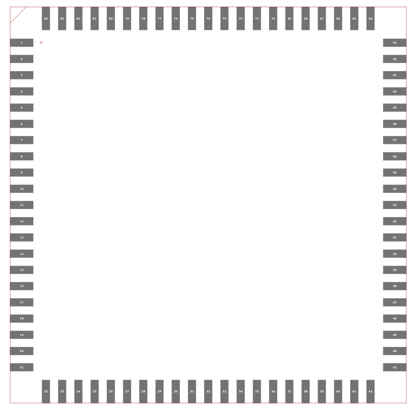

XC3042-100PC84C Footprint

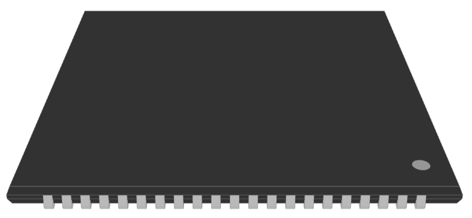

XC3042-100PC84C 3D model

Lastnosti XC3042-100PC84C

Uporabna zmogljivost logičnih vrat

XC3042-100PC84C ponuja približno 3000 uporabnih logičnih vrat za implementacijo digitalnih vezij.Ta zmogljivost podpira krmilno logiko, usmerjanje podatkov, stanja avtomatov in aritmetične operacije znotraj ene programirljive naprave.Z integracijo več logičnih funkcij v eno komponento zmanjša potrebo po ločenih fiksnih logičnih IC-jih in podpira kompaktne postavitve plošč.

Nastavljiva struktura logičnega bloka

Naprava vsebuje 144 nastavljivih logičnih blokov, ki tvorijo jedro njene programabilne arhitekture.Vsak blok je mogoče urediti za izvajanje kombinacijskih in zaporednih logičnih funkcij.Ta struktura oblikovalcem omogoča, da definirajo vedenje strojne opreme po meri glede na zahteve aplikacij, hkrati pa ohranjajo predvidljivo digitalno delovanje.

Uporabniški vhodni in izhodni viri

XC3042-100PC84C vključuje 74 uporabniku dostopnih vhodnih in izhodnih zatičev.Ti zatiči omogočajo neposredno povezavo z zunanjim pomnilnikom, procesorji, krmilnimi linijami in komunikacijskimi vmesniki.Razpoložljivo število IO podpira prilagodljivo sistemsko integracijo v vgrajene in podedovane platforme.

Integriran pomnilnik na čipu

Naprava vključuje skupno 30784 bitov RAM-a znotraj svoje notranje strukture.Ta pomnilnik se lahko uporablja za začasno shranjevanje podatkov, medpomnjenje in funkcije, povezane z logiko.Z vgrajenim pomnilnikom RAM se zmanjša odvisnost od zunanjega pomnilnika za zmerne potrebe po shranjevanju.

Standardno 5-voltno delovno območje

XC3042-100PC84C deluje v območju napajalne napetosti od 4,75 V do 5,25 V.Ta obseg je usklajen s standardnimi 5-voltnimi digitalnimi sistemi in podpira združljivost z vezji na osnovi TTL in CMOS, ki se običajno uporabljajo v uveljavljenih oblikah.

Komercialno temperaturno območje

Navedeno območje delovne temperature je od 0 stopinj Celzija do 85 stopinj Celzija.Zaradi tega je naprava primerna za nadzorovana notranja komercialna in industrijska okolja, kjer se vzdržujejo stabilni toplotni pogoji.

Format paketa 84 Pin PLCC

Naprava je dobavljena v paketu nosilca čipov s plastičnimi svinci s 84 nožicami in J vodili.Ta format za površinsko montažo podpira varno pritrditev plošče in učinkovito uporabo prostora na plošči tiskanega vezja pri postavitvah srednje gostote.

Reprogramabilna arhitektura na osnovi SRAM-a

XC3042-100PC84C uporablja konfiguracijski sistem, ki temelji na SRAM.Njena logična konfiguracija se naloži ob vklopu iz zunanjega vira, kar omogoča ponovno programiranje naprave, ko so potrebne posodobitve zasnove.To podpira prilagodljivost zasnove brez zamenjave strojne opreme.

Združljivost družinske arhitekture XC3000

Naprava sledi arhitekturi družine XC3000 FPGA.Podpira uveljavljene konfiguracijske metode in oblikovalske pristope, ki se uporabljajo v tej seriji izdelkov, kar omogoča dosledno integracijo s sorodnimi napravami.

Razred hitrosti -100 Časovna klasifikacija

Stopnja hitrosti -100 določa kategorijo časovne zmogljivosti naprave.Označuje značilnosti preklapljanja in širjenja znotraj družine XC3000 ter podpira stabilno in predvidljivo obnašanje digitalnega signala v praktičnih aplikacijah.

XC3042-100PC84C Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	AMD Xilinx
Napetost - Napajanje	4,75 V ~ 5,25 V
Skupaj RAM bitov	30784
Paket naprave dobavitelja	84-PLCC (29,31x29,31)
serija	XC3000
Paket/kovček	84-LCC (J-Lead)
Paket	Pladenj
Delovna temperatura	0°C ~ 85°C (TJ)
Število LAB/CLB	144
Število V/I	74
Število vrat	3000
Vrsta namestitve	Površinska montaža
Osnovna številka izdelka	XC3042
Status RoHs	Neskladno z RoHS
Raven občutljivosti na vlago (MSL)	3 (168 ur)
Status REACH	REACH Nespremenjeno
ECCN	EAR99
HTSUS	8542.39.0001

Arhitektura XC3042-100PC84C

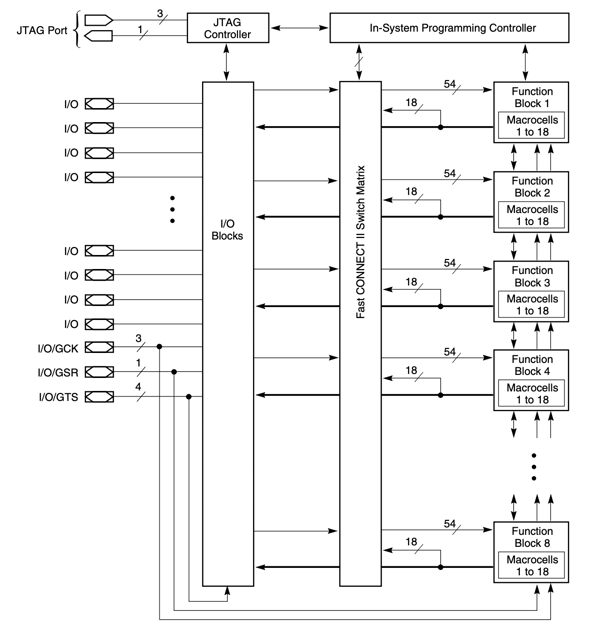

Strukturirana okoli osmih funkcijskih blokov, od katerih vsak vsebuje 18 makrocelic, naprava povezuje programabilne logične vire prek osrednje stikalne matrike FastCONNECT II, ki upravlja notranje usmerjanje signala.Vsak funkcijski blok je povezan z matriko z uporabo 54 vhodnih linij in 18 izhodnih poti, ki podpirajo predvidljive zakasnitve medsebojnih povezav, značilne za strukture CPLD.V/I bloki, nameščeni vzdolž leve strani, zagotavljajo zunanjo povezljivost pinov in integrirajo globalne nadzorne signale, označene z I O GCK, I O GSR in I O GTS za uro, ponastavitev nastavitev in distribucijo treh stanj.Krmilnik JTAG in krmilnik za sistemsko programiranje se pojavita na vrhu, kar kaže na skladnost z mejnim skeniranjem in možnost ponovnega programiranja konfiguracije.Krepke signalne poti prikazujejo neposredne povezave od izhodov funkcijskih blokov do IO blokov, kar zmanjšuje stopnje usmerjanja za izbrane izhode.

AC obremenitveni krog XC95144XL

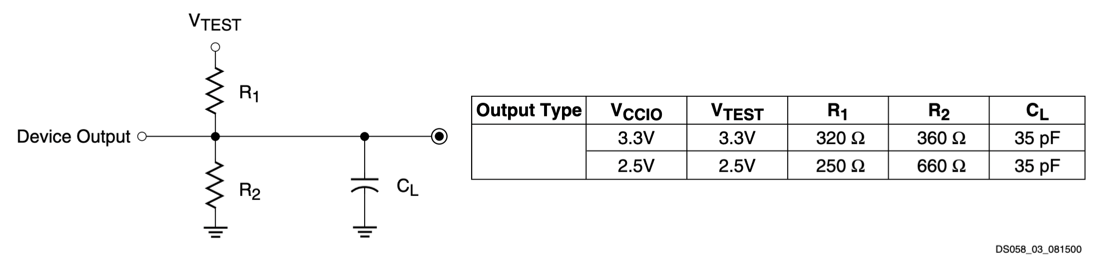

Konfiguracija preskusne obremenitve povezuje izhod naprave z uporovnim delilnikom, ki ga tvorita R1, vezan na VTEST, in R2, vezan na maso, s kapacitivno obremenitvijo CL, povezano iz izhodnega vozlišča na maso.Vezje modelira izhodne preklopne pogoje za meritve izmeničnega toka z definiranjem nadzorovane uporovne in kapacitivne obremenitve.Tabela določa vrednosti za dve ravni delovanja, pri čemer sta VCCIO in VTEST nastavljena na 3,3 V z uporabo R1 320 ohmov in R2 360 ohmov ali 2,5 V z uporabo R1 250 ohmov in R2 660 ohmov, medtem ko CL v obeh primerih ostane 35 pF.Ta konfiguracija vzpostavlja standardizirane parametre obremenitve za ovrednotenje značilnosti dviga in padca izhoda pod določenimi napetostnimi pogoji.

Aplikacije XC3042-100PC84C

Vzdrževanje starega vgrajenega sistema

XC3042-100PC84C se pogosto uporablja za vzdrževanje vgrajenih sistemov, razvitih med zgodnjim sprejetjem programabilne logike.Številne nadzorne plošče v proizvodni opremi, instrumentaciji in komunikacijski strojni opremi so bile zasnovane okoli arhitekture XC3000.Ko ti sistemi potrebujejo popravilo, naprava omogoča obnovitev prvotne programabilne logike brez spreminjanja tiskanega vezja.To pomaga ohraniti vedenje sistema, časovna razmerja in združljivost signalov.

Industrijski nadzorni sistemi, ki temeljijo na arhitekturi XC3000

V industrijskih nadzornih platformah, zgrajenih z napravami serije XC3000, XC3042-100PC84C upravlja zaporedje, usmerjanje signalov in koordinacijo vmesnikov med senzorji in aktuatorji.Njegovo 5-voltno delovno območje se ujema z logičnimi nivoji, ki se uporabljajo v starejših sistemih avtomatizacije.Naprava lahko upravlja s časovnim nadzorom, upravljanjem podatkovne poti in zamenjavo diskretne logike znotraj programabilne strojne opreme, kar omogoča stabilno delovanje v dolgotrajnih proizvodnih okoljih.

Projekti retro računalništva in obnove strojne opreme

XC3042-100PC84C se uporablja v retro računalniških projektih, katerih namen je ohraniti ali poustvariti zgodnje programabilne logične načrte.Omogoča obnovitev razširitvenih kartic, razvojnih plošč in vmesniških modulov, prvotno izdelanih z napravami XC3042.S podporo enake konfiguracijske strukture in postavitve pinov pomaga ohranjati pristno obnašanje strojne opreme, hkrati pa omogoča ponovno programiranje, ko so na voljo načrtovalne datoteke.

Izobraževalna študija zgodnje arhitekture FPGA

Naprava služi kot učna platforma za razumevanje struktur FPGA prve generacije, ki temeljijo na SRAM.Študenti lahko pregledajo nastavljive logične bloke, notranje pomnilniške vire in zunanje konfiguracijske metode v resnični napravi strojne opreme.Delo s to arhitekturo nudi praktičen vpogled v to, kako so bili organizirani zgodnji programabilni logični sistemi in kako so bile digitalne funkcije preslikane v strojno opremo.

Neposredna zamenjava v obstoječih namestitvah XC3042

XC3042-100PC84C deluje kot nadomestek za sisteme, ki že uporabljajo komponente serije XC3042.Podpira enak format paketa, napetostno območje in arhitekturno strukturo, kar omogoča popravilo ali obnovo starajoče se opreme.Ta pristop podaljšuje življenjsko dobo podedovanih sistemov brez potrebe po preoblikovanju ali pretvorbi v novejše programabilne platforme.

Oznaka dela naprave XC3042-100PC84C

Ilustracija paketa predstavlja pogled od zgoraj na napravo TQ144 z označenimi polji za označevanje delov, ki določajo informacije za naročanje.Vrsta naprave je prikazana kot XC95xxxXL, kar označuje družinsko oznako, medtem ko koda paketa TQ144 identificira 144-pinsko tanko štirikolesno ploščato ohišje.Stopnja hitrosti je označena kot 7C, kjer številčna vrednost označuje časovno zmogljivost, črka pa komercialno delovno temperaturno območje.Ločena vodoravna črta je prikazana kot nepovezana s številko dela naprave, ki razlikuje podatke o sledljivosti ali seriji od identifikatorjev za naročanje.Lokacija zatiča 1 je označena s krožnim indikatorjem v enem kotu, ki določa usmerjenost paketa.

XC3042-100PC84C Prednosti in slabosti

Prednosti

• Struktura, ki temelji na SRAM-u, omogoča reprogramiranje logike, ko so potrebne spremembe dizajna

• Uveljavljena arhitektura XC3000 podpira stabilno delovanje v dolgoročnih podedovanih sistemih

• Območje napajanja 5 voltov ustreza starejšim logičnim nivojem TTL in CMOS

• Zmerno število vrat ustreza malim do srednje velikim digitalnim nadzornim nalogam

• Običajno integriran v prejšnje vgrajene in industrijske platforme

• Paket PLCC s 84 nožicami podpira kompaktne postavitve plošč za površinsko montažo

Slabosti

• 5-voltno delovanje ni v skladu s sodobnimi nizkonapetostnimi digitalnimi sistemi

• Logična zmogljivost je omejena v primerjavi s trenutno generacijo naprav FPGA

• Poraba energije je višja kot pri novejših nizkonapetostnih družinah programabilne logike

• Nima vgrajenih množiteljev in namenskih virov za obdelavo signalov

• Ne vključuje naprednega upravljanja ure ali funkcij hitrega vmesnika

• Združljivost razvojnih orodij je v sodobnih načrtovalskih okoljih FPGA omejena

XC3042-100PC84C alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primeri uporabe/opombe
XC3042-100PQ100C	AMD	FPGA iz družine XC3000 s približno 3000 sistemskimi vrati in 144 nastavljivimi logičnimi bloki.Deluje iz napajanja 5 V in podpira embalažo za površinsko montažo.	Uporablja se v podedovanih programabilnih logičnih načrtih, krmiljenju vmesnikov in digitalnih aplikacijah z zmerno gostoto.
XC3042-125PQ100C	AMD	Podobna naprava XC3042 z alternativno stopnjo hitrosti.Zagotavlja nastavljive logične vire in prilagodljiv V/I v paketu PQFP.	Primerno za digitalna krmilna in komunikacijska vezja, kjer so časovne zahteve zmerne.
XC3030L-8VQ64C	AMD	FPGA nizke porabe iz serije XC3000L z nastavljivimi logičnimi bloki in kompaktno zasnovo ohišja.Zasnovan za zmanjšano porabo energije.	Primerno za napajalno občutljive vgrajene sisteme in potrošniške elektronske izdelke.
XC3030L-8VQ64I	AMD	FPGA nizke porabe industrijskega razreda z razširjenim temperaturnim razponom in prilagodljivimi programirljivimi logičnimi viri.	Uporablja se v industrijskih krmilnih in vgrajenih sistemih, ki zahtevajo zanesljivo delovanje v težjih okoljih.

O AMD Xilinx

AMD Xilinx deluje kot oddelek za prilagodljivo in vgrajeno računalništvo podjetja Advanced Micro Devices, Inc. Organizacija izvira iz podjetja Xilinx, Inc., ustanovljenega leta 1984 v Kaliforniji, kjer je predstavilo programabilne logične naprave, ki jih je bilo mogoče konfigurirati po izdelavi.Z leti se je podjetje razširilo na programabilne platforme, ki se uporabljajo v komunikacijski infrastrukturi, industrijski avtomatizaciji, vesoljskih sistemih, avtomobilski elektroniki in pospeševanju podatkovnih centrov.Njegov portfelj vključuje programabilne logične naprave, prilagodljive sisteme na platformah čipov, razvojno programsko opremo in orodja za načrtovanje, ki podpirajo prilagoditev na ravni strojne opreme.Po prevzemu s strani AMD leta 2022 so njegove tehnologije postale del širšega portfelja polprevodnikov, ki združuje programabilno logiko z visoko zmogljivimi procesnimi rešitvami.

Zaključek

XC3042-100PC84C vam nudi praktičen način za upravljanje programabilne logike v 5V digitalnih sistemih.S strukturo, ki temelji na SRAM-u, lahko znova naložite in posodobite konfiguracijo, kadar koli je to potrebno.Ponuja solidno kombinacijo logične zmogljivosti, notranjega RAM-a in prilagodljivih V/I povezav.Paket PLCC84 omogoča preprosto integracijo v številne postavitve plošč.Ne glede na to, ali vzdržujete starejšo opremo ali delate na obnovitvenih projektih, vam ta naprava pomaga ohranjati nemoteno delovanje originalne strojne opreme.Ostaja zanesljiva izbira, ko sta pomembni združljivost in prilagodljivost.
