Razumevanje blokovnega diagrama MPC8548EVUAUJ in zmožnosti delovanja

MPC8548EVUAUJ je izdelan za hiter in stabilen prenos podatkov v omrežnih sistemih.Našli ga boste v usmerjevalnikih, stikalih, prehodih in drugi komunikacijski opremi, ki potrebuje zanesljivo delovanje 24 ur na dan.Deluje na 32-bitnem jedru PowerPC e500 in lahko doseže hitrost do 1,333 GHz, kar vam daje solidno procesorsko moč za obdelavo paketov in nadzor sistema.Z vgrajenimi vrati Gigabit Ethernet, nadzorom pomnilnika in varnostnimi funkcijami ohranja veliko ključnih funkcij na enem samem čipu.To pomeni manj zunanjih delov in čistejšo postavitev plošče.Dobite tudi podporo za strojno šifriranje, ki pomaga upravljati varen podatkovni promet, ne da bi upočasnila stvari.Ta vodnik vas na jasen in preprost način vodi skozi njegove funkcije, tehnične podrobnosti, aplikacije in splošne prednosti.

Katalog

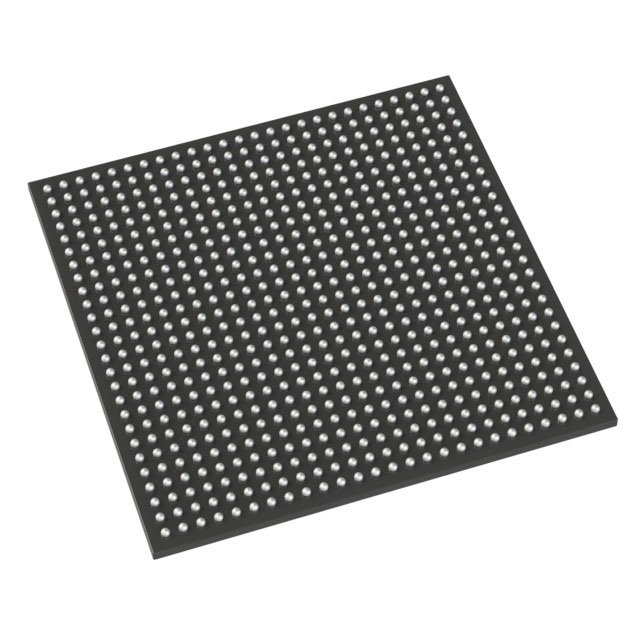

MPC8548EVUAUJ Pregled

The MPC8548EVUAUJ je 32-bitni vgrajeni mikroprocesor, zgrajen na jedru PowerPC e500 in zasnovan za mreženje in komunikacijske sisteme.Podpira visoke hitrosti in združuje nadzor pomnilnika, vmesnike Gigabit Ethernet, povezljivost PCI in serijska komunikacijska vrata na enem čipu.Naprava upravlja usmerjanje podatkov, obdelavo paketov in sistemski nadzor v usmerjevalnikih, stikalih, brezžičnih baznih postajah in industrijskih prehodih.Varnostni pospešek na čipu podpira šifriran prenos podatkov, medtem ko predpomnilnik izboljša učinkovitost obdelave.Njegova kompaktna embalaža je primerna za goste postavitve plošč in dolgoročno delovanje.Iščete MPC8548EVUAUJ.Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

Lastnosti MPC8548EVUAUJ

Enojedrna 32-bitna arhitektura PowerPC e500

MPC8548EVUAUJ uporablja 32-bitno jedro PowerPC e500, zasnovano za vgrajene omrežne in komunikacijske platforme.Izvaja krmilno logiko, usmerjanje podatkov in ravnanje s protokolom znotraj ene procesne enote.Arhitektura podpira učinkovit pretok navodil in predvidljivo vedenje sistema, kar pomaga vzdrževati stabilno delovanje v napravah, ki delujejo neprekinjeno.Njegova struktura omogoča procesorju upravljanje operacijskih sistemov in omrežnih skladov brez potrebe po dodatnih procesorskih jedrih.

Hitrost delovanja do 1,333 GHz

Ta procesor deluje na frekvencah do 1,333 GHz.Višji takt podpira hitrejšo obdelavo podatkov in zmanjšano zamudo pri obdelavi v sistemih, ki temeljijo na paketih.Omogoča bolj gladko upravljanje prometa v usmerjevalnikih, prehodih in preklopni opremi, kjer je potrebna stalna prepustnost.Določeno območje delovanja omogoča oblikovalcem, da uravnotežijo zmogljivost in porabo energije glede na potrebe sistema.

Integrirani mehanizem za obdelavo signalov

Integriran mehanizem za obdelavo signalov podpira aritmetične operacije, ki se uporabljajo pri nalogah komunikacije in obdelave podatkov.Izboljša zmogljivost v aplikacijah, ki vključujejo filtriranje, kodiranje in obdelavo podatkov v realnem času.Z integracijo te zmogljivosti na čipu naprava zmanjša potrebo po zunanjih komponentah za obdelavo signalov in pomaga ohranjati kompaktno zasnovo sistema.

Integriran varnostni mehanizem

Vgrajeni varnostni mehanizem zagotavlja strojno podporo za funkcije šifriranja in dešifriranja.Vključuje tudi generator naključnih števil, ki se uporablja za varno ustvarjanje ključev in zaščitene komunikacijske seje.Ta funkcija omogoča omrežni opremi, da obdeluje šifriran promet neposredno v procesorju, kar izboljša zaščito podatkov in hkrati ohranja dosledno delovanje sistema.

Quad 10 100 1000 Mbps Ethernet vmesniki

Naprava vključuje štiri krmilnike Ethernet, ki podpirajo hitrosti prenosa podatkov 10 Mbps, 100 Mbps in 1000 Mbps.Ti vmesniki omogočajo neposredno povezavo z več omrežnimi vrati brez zunanjih krmilnikov.Vgrajena podpora za Ethernet poenostavi postavitev plošče in zmanjša število komponent, hkrati pa omogoča komunikacijo z več vrati znotraj ene procesorske platforme.

Krmilnik pomnilnika za DDR DDR2 in SDRAM

Pomnilniški krmilnik na čipu podpira vrste pomnilnika DDR, DDR2 in SDRAM.Ta združljivost omogoča prilagodljivo izbiro pomnilnika glede na zahteve glede zmogljivosti in hitrosti.Neposredna integracija pomnilnika izboljša učinkovitost prenosa podatkov med procesorjem in zunanjimi pomnilniškimi napravami ter podpira stabilno delovanje sistema pri nenehnih delovnih obremenitvah.

Integrirani periferni vmesniki

MPC8548EVUAUJ vključuje vmesnike DUART, I2C, PCI in RapidIO za komunikacijo z zunanjimi napravami.Ti vmesniki podpirajo razširitev sistema, povezljivost shranjevanja in hitro izmenjavo podatkov med komponentami.Njihova integracija zmanjšuje potrebo po ločenih vmesniških krmilnikih in podpira organizirano komunikacijo na ravni plošče.

783 Pin FCBGA paket za površinsko montažo

Procesor je nameščen v paketu 783 ball flip chip ball grid array paketa, ki meri približno 29 x 29 mm.Ta format za površinsko montažo podpira kompaktno postavitev plošče in stabilen električni stik prek več povezav.Zasnova paketa ustreza postavitvam z visoko gostoto, ki se uporabljajo v omrežni in vgrajeni komunikacijski opremi.

Delovno temperaturno območje od 0 C do 105 C

Navedeno območje delovne temperature je od 0 C do 105 C. To območje omogoča zanesljivo delovanje v nadzorovanih industrijskih in komunikacijskih okoljih.Podpira sisteme, pri katerih se med daljšim delovanjem lahko pojavijo povišane notranje temperature.

I O Napetostna podpora 1,8 V 2,5 V in 3,3 V

Naprava podpira nivoje vhodne in izhodne napetosti 1,8 V, 2,5 V in 3,3 V. Združljivost z več nivoji napetosti omogoča povezavo s širokim naborom perifernih komponent.Ta prilagodljivost poenostavlja integracijo sistema prek različnih logičnih standardov.

MPC8548EVUAUJ Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Polprevodniki NXP
Napetost - I/O	1,8 V, 2,5 V, 3,3 V
Paket naprave dobavitelja	783-FCBGA (29x29)
Hitrost	1,333 GHz
serija	MPC85xx
Varnostne funkcije	Kriptografija, generator naključnih števil
RAM krmilniki	DDR, DDR2, SDRAM
Paket/kovček	783-BBGA, FCBGA
Paket	Pladenj
Delovna temperatura	0°C ~ 105°C (TA)
Število jeder/širina vodila	1 jedro, 32-bitni
Vrsta namestitve	Površinska montaža
Ethernet	10/100/1000 Mbps (4)
Jedrni procesor	PowerPC e500
Koprocesorji/DSP	Obdelava signalov;SPE, varnost;SEC
Osnovna številka izdelka	MPC85

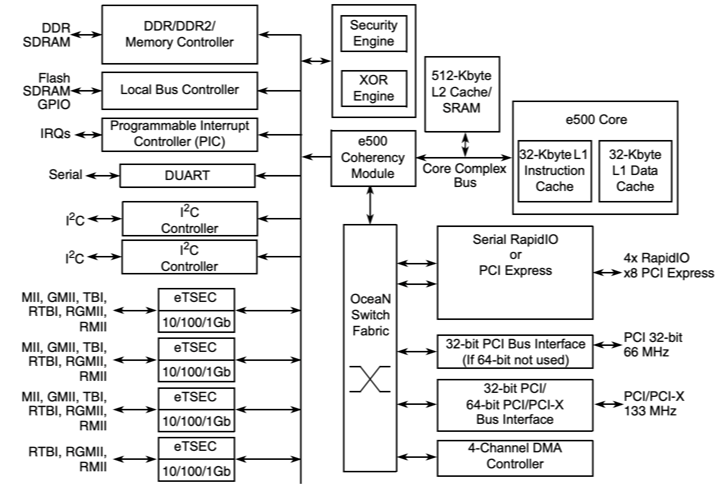

Blok diagram naprave MPC8548EVUAUJ

Arhitektura, integrirana okoli jedra PowerPC e500, združuje 32 Kbajtov L1 ukazov in 32 Kbajtov podatkovnih predpomnilnikov L1 s 512 Kbajti L2 predpomnilnika, ki je povezan prek jedrnega kompleksnega vodila.Krmilnik pomnilnika DDR in DDR2 je povezan z zunanjim SDRAM-om, medtem ko krmilnik lokalnega vodila podpira povezave flash, SRAM in GPIO.Štirje izboljšani trihitrostni Ethernet krmilniki zagotavljajo delovanje 10, 100 in 1000 Mb/s prek standardnih vmesnikov, povezanih z MII in RGMII.Hitro povezljivost zagotavlja Serial RapidIO ali PCI Express, skupaj z 32-bitnimi PCI in 64-bitnimi vmesniki PCI X.Varnostni mehanizem s kriptografskim pospeškom in generiranjem naključnih števil deluje skupaj z motorjem XOR in štirikanalnim krmilnikom DMA.Notranji pretok podatkov med podsistemi upravlja mreža stikal Ocean, ki povezuje obdelavo, pomnilnik, mreženje in periferne vmesnike znotraj enega samega sistema na postavitvi čipa.

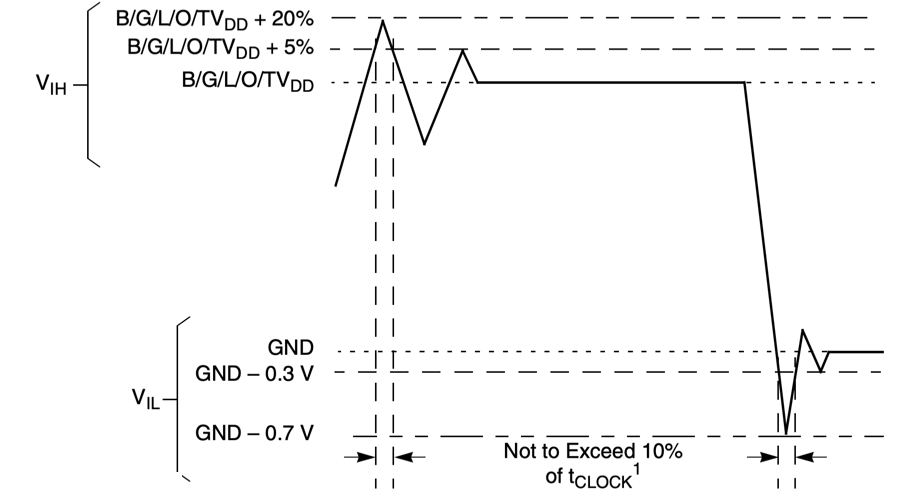

Prekoračite meje podhoda MPC8548EVUAUJ

Omejitve valovne oblike napetosti določajo dovoljene ravni prekoračitve in nižje vrednosti na vmesnikih naprave glede na povezane napajalne tirnice.Vhodni pragovi visoke ravni se nanašajo na B G L O TVDD, pri čemer je dovoljeno začasno prekoračitev do TVDD plus 20 odstotkov in TVDD plus 5 odstotkov, kot je označeno s črtkanimi mejnimi črtami.Nizke meje ravni se nanašajo na tla, pri čemer so prikazane meje podhoda do minus 0,3 V in minus 0,7 V. Prehodna odstopanja izven območja stabilnega stanja so omejena na trajanje, ki ne presega 10 odstotkov veljavnega časovnega obdobja, pri čemer je referenca ure določena za vrsto vmesnika, kot je DDR, PCI, I2C, JTAG ali Ethernet.Diagram določa meje električnih napetosti, da se zagotovi celovitost signala in skladnost s pogoji delovanja vmesnika.

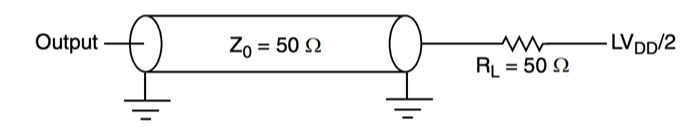

AC preskusna obremenitev MPC8548EVUAUJ

Konfiguracija izhodnega preskusa definira nadzorovano impedančno okolje za AC karakterizacijo vmesnika eTSEC.Izhodno vozlišče poganja prenosni vod, modeliran s karakteristično impedanco 50 ohmov, zaključeno z obremenitvenim uporom 50 ohmov, priključenim na LVDD, deljeno z dva.Ozemljitvene reference so prikazane na obeh koncih prenosne poti, da predstavljajo uravnoteženo merilno nastavitev.Ta ureditev vzpostavlja definirane pogoje obremenitve in prednapetosti za ovrednotenje časa signala in obnašanja napetosti v standardiziranih preskusnih pogojih AC.

Aplikacije MPC8548EVUAUJ

Omrežni usmerjevalniki za podjetja in operaterja

MPC8548EVUAUJ se uporablja v podjetniških in operaterskih usmerjevalnikih, ki obravnavajo neprekinjen paketni promet prek več omrežnih vrat.Njegovo jedro PowerPC e500 obdeluje usmerjevalne tabele, odločitve o posredovanju in nize protokolov v realnem času.Integrirani quad Gigabit Ethernet vmesniki omogočajo neposredno povezavo z več omrežnimi povezavami, kar zmanjšuje zunanje komponente na plošči.Z vgrajenim nadzorom pomnilnika in varnostno podporo strojne opreme procesor ohranja stabilno prepustnost, medtem ko upravlja šifrirane podatkovne tokove v lokalnih in prostranih omrežjih.

Omrežna stikala in večportni prehodi

V upravljanih stikalih in omrežnih prehodih naprava usklajuje pretok podatkov med povezanimi sistemi.Obvladuje inšpekcijo okvirja, medpomnjenje in distribucijo prometa, medtem ko ohranja stalno komunikacijo med vrati.Integrirana vmesnika PCI in RapidIO podpirata razširitev in hitro medsebojno povezavo znotraj modularnih sistemov.Ta nastavitev omogoča kompaktnim preklopnim platformam upravljanje strukturirane izmenjave podatkov brez zanašanja na več ločenih krmilnikov.

Telekomunikacijska infrastrukturna oprema

Telekomunikacijske platforme, kot so dostopovne enote in prenosni sistemi, uporabljajo MPC8548EVUAUJ za centraliziran nadzor in upravljanje podatkov.Procesor podpira enakomeren pretok podatkov med komunikacijskimi vmesniki, medtem ko nadzoruje sistemske naloge in spremlja funkcije.Njegovo definirano območje delovne temperature podpira uporabo v opremi, ki neprekinjeno deluje v nadzorovanih omrežnih objektih.

Naprave za varno mreženje in VPN

Varni prehodi in naprave VPN se zanašajo na procesor za upravljanje šifriranega prometa in nadzor seje.Integrirani varnostni mehanizem izvaja šifriranje in dešifriranje neposredno na čipu in podpira zaščitene komunikacijske kanale.To omogoča varne oddaljene povezave in izmenjavo podatkov brez potrebe po dodatnih varnostnih procesorjih, kar pomaga ohranjati kompaktno sistemsko arhitekturo.

Industrijski vgrajeni krmilni sistemi

Industrijske krmilne enote uporabljajo MPC8548EVUAUJ za nadzor omrežno povezanih naprav in usklajevanje komunikacije med podsistemi.Upravlja zbiranje podatkov, poročanje o stanju in nadzorno signalizacijo znotraj strukturiranih platform za avtomatizacijo.Procesor podpira zanesljivo delovanje med dolgimi cikli delovanja, zaradi česar je primeren za vgrajene sisteme, ki delujejo ves dan.

Visokozmogljive vgrajene računalniške platforme

Vgrajene računalniške plošče uporabljajo ta procesor za zagon operacijskih sistemov in komunikacijskih storitev znotraj ene same integrirane naprave.Upravlja z dostopom do pomnilnika, perifernim nadzorom in obdelavo podatkov v sistemih, ki zahtevajo dosledno delovanje.Integrirani vmesniki poenostavljajo zasnovo plošče, hkrati pa podpirajo razširljive računalniške module.

Varni komunikacijski sistemi

Varna komunikacijska oprema vključuje MPC8548EVUAUJ za upravljanje nadzorovane izmenjave podatkov v žičnih omrežjih.Procesor podpira zaščiteno obdelavo sporočil, varne ključne operacije in nadzor protokola.Njegova kombinirana obdelava, povezovanje in varnostne funkcije omogočajo strukturirano zasnovo komunikacijskih platform, osredotočenih na zaščiten prenos podatkov.

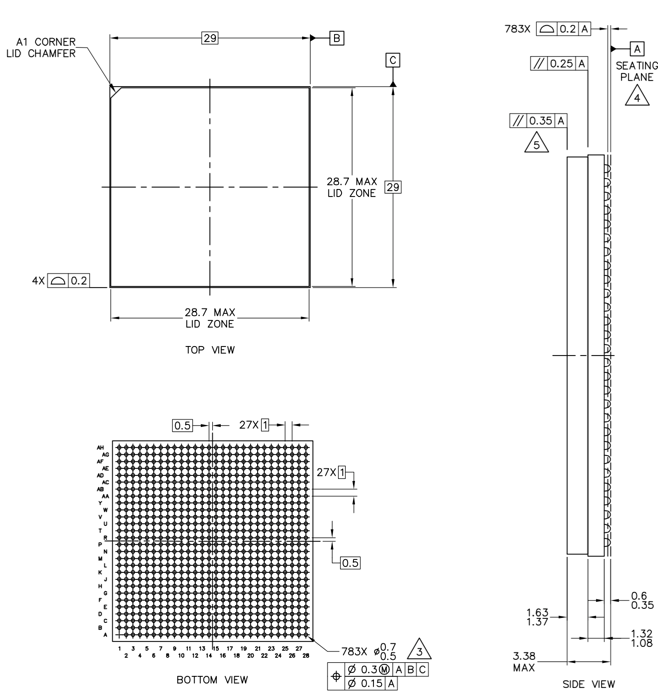

Okvirne dimenzije MPC8548EVUAUJ

Okvirne risbe paketa določajo mehanske mere in postavitev kroglice za različici 783 svinca FC CBGA in FC PBGA s polnim pokrovom.Pogled od zgoraj določa največje mere območja pokrova 28,7 krat 28,7 mm in določa kotni rob A1 za orientacijo.Spodnji pogled predstavlja 27 krat 27 matrično mrežo kroglic, ki skupaj vsebuje 783 spajkalnih kroglic z razmikom 0,8 mm, vključno z označenimi koordinatami vrstic in stolpcev za identifikacijo nožic.Stranski pogled zagotavlja skupne omejitve višine do 3,38 mm in referenčne ravnine sedežev, skupaj z tolerancami za koplanarnost in nadzor profila.Dimenzijski oblački in geometrijske tolerance določajo fizične omejitve za načrtovanje odtisa PCB in poravnavo sklopa.

MPC8548EVUAUJ Prednosti in slabosti

Prednosti

• Deluje pri frekvenci do 1,333 GHz in podpira enakomerno obdelavo podatkov v omrežnih sistemih

• Vključuje štiri vmesnike Gigabit Ethernet, kar zmanjšuje potrebo po zunanjih omrežnih krmilnikih

• Vključuje kriptografsko pospeševanje na čipu in generator naključnih števil za varno obdelavo podatkov

• Podpira pomnilnik DDR, DDR2 in SDRAM, kar omogoča prilagodljivo izbiro pomnilnika

• Zagotavlja vmesnike RapidIO in PCI za strukturirano razširitev sistema

• Ocenjeno za delovanje od 0 C do 105 C, primerno za nadzorovana industrijska okolja

• Visoka stopnja integracije zmanjša skupno število komponent in poenostavi postavitev plošče

Slabosti

• Enojedrna zasnova lahko omeji delovanje v močno vzporednih programskih okoljih

• Ne vključuje integrirane grafične podpore

• Manjka vgrajenih vmesnikov SATA in USB

• 783-pinsko ohišje FCBGA zahteva natančno postavitev tiskanega vezja in nadzorovano sestavljanje

• Arhitektura PowerPC morda ponuja ožjo programsko podporo v primerjavi z novejšimi družinami procesorjev

• Načrtovanje življenjskega cikla je treba pregledati pri razvoju dolgoročnih načrtov sistema

MPC8548EVUAUJ Alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primeri uporabe/opombe
MPC8548EVTAUJD	NXP USA Inc.	Jedrni procesor PowerPC e500, ki deluje do 1,33 GHz z vgrajenim krmilnikom pomnilnika DDR in več vmesniki Gigabit Ethernet.Zasnovan za visoko prepustnost podatkov in omrežno obdelavo.	Uporablja se v omrežni opremi podjetij, telekomunikacijski infrastrukturi in vgrajenih sistemih, ki zahtevajo visoko komunikacijsko zmogljivost.
MPC8548EVTAUJC557	Polprevodnik Freescale	Visokozmogljiv procesor PowerPC s podporo za pomnilnik DDR/DDR2 in naprednimi komunikacijskimi vmesniki.Podpira industrijsko temperaturno območje od −40 °C do 85 °C.	Primerno za industrijska omrežja, krmilnike za avtomatizacijo in komunikacijske prehode, ki delujejo v okoljih z razširjeno temperaturo.
MPC8548EVTAUJC	NXP USA Inc.	Jedro PowerPC e500 z vgrajenim krmilnikom pomnilnika in hitrimi komunikacijskimi vmesniki.Zasnovano za stabilno delovanje v območju od 0 °C do 70 °C.	Pogosto se uporablja v komercialnih omrežnih napravah, sistemih za usmerjanje podatkov in vgrajenih računalniških platformah.
MPC8548EVUAQG	NXP USA Inc.	Procesor na osnovi PowerPC z vgrajenim Ethernetom in podporo za pomnilnik, optimiziran za vgrajene komunikacijske naloge.Zmogljivost industrijske temperature.	Idealen za industrijske prehode, omrežne procesorje in visoko zanesljivo komunikacijsko opremo.

O NXP Semiconductors

NXP Semiconductors N.V. je globalno podjetje za polprevodnike s sedežem v Eindhovnu na Nizozemskem.Ustanovljeno je bilo leta 2006 po prestrukturiranju podjetja in je od takrat preraslo v glavnega dobavitelja mešanih signalov in rešitev za vgrajeno obdelavo.Podjetje upravlja oblikovalske in raziskovalne centre v več regijah ter služi avtomobilski, industrijski, komunikacijski infrastrukturi in mobilnim trgom.Njegov portfelj izdelkov vključuje mikrokontrolerje, aplikacijske procesorje, naprave za varno identifikacijo, analogne komponente in rešitve povezljivosti.NXP se osredotoča na varne povezave in zanesljive elektronske nadzorne sisteme, ki se uporabljajo v transportu, omrežju in vgrajenih platformah.

Zaključek

MPC8548EVUAUJ združuje obdelavo, mreženje in varnost v enem kompaktnem čipu.Dobite 32-bitno jedro PowerPC, ki deluje z visoko hitrostjo, skupaj s štirimi vrati Gigabit Ethernet in prilagodljivo podporo za pomnilnik.Njegov vgrajeni varnostni mehanizem pomaga upravljati šifrirane podatke neposredno v procesorju, kar ohranja komunikacijo stabilno in zaščiteno.S podporo za PCI, RapidIO in več nivoji napetosti se prilega številnim komunikacijskim in nadzornim sistemom.Paket FCBGA s 783 nožicami omogoča gosto postavitev plošč, medtem ko še vedno obvladuje zahtevne delovne obremenitve.Če potrebujete zanesljivo usmerjanje podatkov in nadzor sistema v eni napravi, vam ta procesor nudi uravnoteženo kombinacijo zmogljivosti in integracije.
