Zakaj izbrati MAX250CSD za projekte serijske komunikacije

MAX250CSD vam omogoča preprost način povezovanja sodobnih logičnih vezij s klasičnimi serijskimi vrati RS-232.Z vgrajenimi gonilniki in sprejemniki upravlja tako oddajne kot sprejemne poti v enem majhnem paketu.Poganjate ga lahko z enim samim napajanjem 5 V in celo interno ustvari zahtevane ravni napetosti RS-232.To pomeni manj zunanjih delov in lažjo postavitev.Ne glede na to, ali povezujete nadzorno ploščo z osebnim računalnikom ali sistemu dodajate serijska vrata, ta čip ohranja stvari čiste in zanesljive.Njegova polno dupleksna zasnova vam omogoča istočasno pošiljanje in prejemanje podatkov brez dodatnega preklapljanja.V tem priročniku boste raziskali njegove funkcije, podrobnosti zatičev, notranjo strukturo in običajne aplikacije.

Katalog

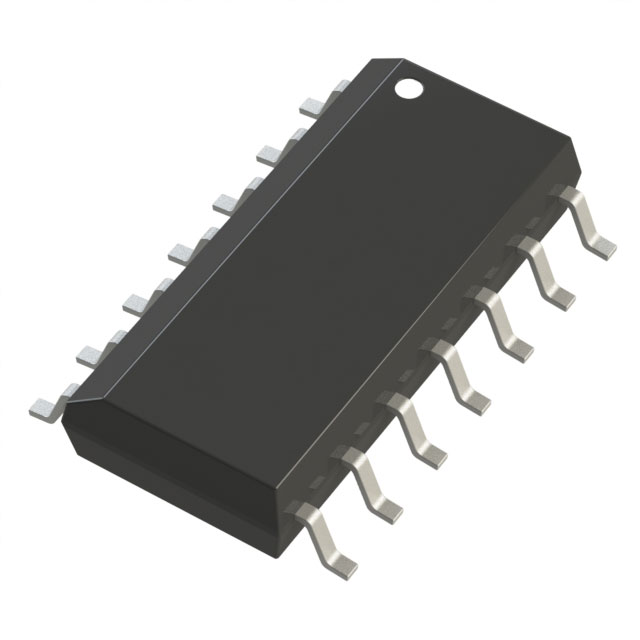

MAX250CSD Pregled

The MAX250CSD je sprejemno-sprejemna enota RS 232 s polnim dupleksom, namenjena povezovanju logičnih ravni CMOS in TTL s standardnimi serijskimi komunikacijskimi vrati.Združuje dva linijska gonilnika in dva linijska sprejemnika v 14-pinskem SOIC ohišju, ki podpira dvosmerno izmenjavo podatkov prek enega 5-voltnega napajanja.Notranja polnilna črpalka ustvari potrebne pozitivne in negativne izhodne napetosti za signalizacijo RS 232 brez potrebe po dvojnih napajalnih tirnicah.Naprava je primerna za vgrajene sisteme, industrijske krmilnike in zastarelo serijsko opremo, ki zahteva zanesljivo pretvorbo vrat.Iščete MAX250CSD?Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

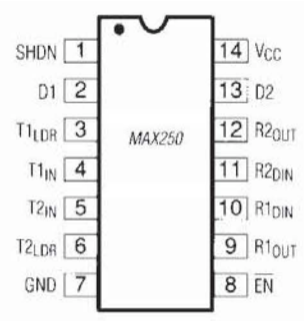

Podrobnosti o pinoutu MAX250CSD

Opis pina MAX250CSD

PIN številka	Pin Ime	Opis
1	SHDN	Vhod za zaustavitev, logični nadzor za onemogočanje naprave in zmanjšanje porabe energije
2	D1	Izhod gonilnika 1, izhod ravni RS-232
3	T1LDR	Krmiljenje gonilnika obremenitve oddajnika 1
4	T1IN	Vhod oddajnika 1, logični vhod TTL/CMOS
5	T2IN	Vhod oddajnika 2, logični vhod TTL/CMOS
6	T2LDR	Krmiljenje gonilnika obremenitve oddajnika 2
7	GND	Ozemljitvena referenca
8	EN	Omogoči vhod, omogoča normalno delovanje naprave
9	R1OUT	Izhod sprejemnika 1, logični izhod TTL/CMOS
10	R1DIN	Sprejemnik 1 vhod, vhod nivoja RS-232
11	R2DIN	Vhod sprejemnika 2, vhod ravni RS-232
12	R2OUT	Izhod sprejemnika 2, logični izhod TTL/CMOS
13	D2	Izhod gonilnika 2, izhod ravni RS-232
14	VCC	Pozitivna napajalna napetost, 4,5 V do 5,5 V

Model MAX250CSD CAD

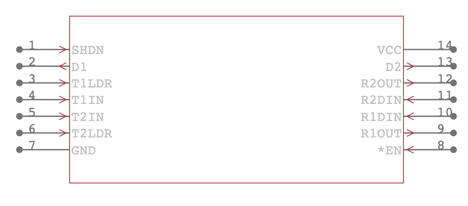

Simbol MAX250CSD

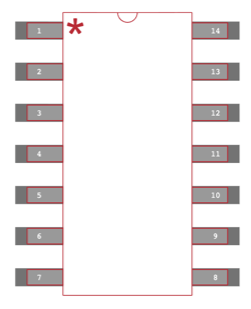

MAX250CSD odtis

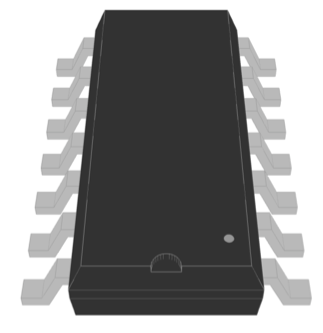

MAX250CSD 3D model

Značilnosti MAX250CSD

Komunikacijska podpora RS 232

MAX250CSD je zasnovan tako, da izpolnjuje standardne električne specifikacije RS 232 za serijsko izmenjavo podatkov.Pretvori logične signale nizke ravni CMOS in TTL v napetostne nivoje RS 232 za prenos in pretvori dohodne signale RS 232 nazaj v izhode logičnega nivoja.To omogoča neposredno povezavo med digitalnimi vezji in tradicionalnimi serijskimi vrati brez zunanjih komponent za premik nivoja.Naprava podpira zanesljivo komunikacijo prek tipičnih serijskih hitrosti prenosa podatkov, ki se uporabljajo v vgrajenih in nadzornih sistemih.

Dvokanalna komunikacija

MAX250CSD združuje dva linijska gonilnika in dva linijska sprejemnika v enem paketu.Ta konfiguracija 2 krat 2 omogoča dve neodvisni oddajni in sprejemni poti, ki podpirata polni dupleksni prenos podatkov.Vsak gonilnik in sprejemnik delujeta kot usklajen par, kar omogoča hkratno pošiljanje in prejemanje podatkov med povezanimi napravami.Ta struktura zmanjša potrebo po ločenih komponentah vmesnika in poenostavi postavitev plošče.

Polni dupleksni prenos podatkov

Naprava podpira full duplex komunikacijo, ki omogoča hkratni prenos in sprejem podatkov.Ta način izboljša komunikacijsko učinkovitost v sistemih, ki zahtevajo stalen dvosmerni pretok podatkov.Odpravlja potrebo po menjavanju stanja oddajanja in prejemanja, kar pomaga ohranjati stabilno in neprekinjeno serijsko komunikacijo.

Enotno napajanje 5 V

MAX250CSD deluje z eno samo napajalno napetostjo med 4,5 V in 5,5 V.Notranja polnilna črpalka ustvarja pozitivne in negativne nivoje napetosti, potrebne za signalizacijo RS 232.To odpravlja potrebo po dvojnem napajalniku in zmanjšuje število zunanjih komponent.Poenostavljena zahteva po moči podpira kompaktno in preprosto zasnovo vezja.

Histereza sprejemnika za toleranco hrupa

Vsak sprejemnik vključuje približno 600 milivoltov vhodne histereze.Ta funkcija izboljša odpornost na hrup in počasne prehode signalov na vhodnih linijah RS 232.Pomaga preprečiti lažno preklapljanje in nestabilne izhodne ravni v okoljih, kjer so lahko prisotne električne motnje.Posledično ostanejo logični izhodi stabilni med normalnimi pogoji delovanja.

14-pinski SOIC paket za površinsko montažo

MAX250CSD je nameščen v paketu za površinsko montažo SOIC s 14 nožicami.Ta kompaktni format podpira učinkovito uporabo prostora na tiskanem vezju in je primeren za avtomatizirane postopke sestavljanja.Zasnova paketa omogoča zanesljive spajkalne povezave in dosledno mehansko postavitev v standardne postavitve za površinsko montažo.

Delovanje v komercialnem temperaturnem območju

Naprava je predvidena za delovanje od 0 stopinj Celzija do 70 stopinj Celzija.To temperaturno območje podpira uporabo v komercialni in notranji elektronski opremi.Ohranja stabilno delovanje znotraj tega območja, ko deluje v priporočenih pogojih napajanja in obremenitve.

Logična združljivost CMOS in TTL

MAX250CSD je združljiv s standardnimi logičnimi nivoji CMOS in TTL.Lahko se poveže neposredno z mikrokontrolerji, digitalnimi procesorji in drugimi logičnimi sistemi brez dodatnega prilagajanja signala.Ta združljivost poenostavlja integracijo v široko paleto digitalnih modelov, ki zahtevajo komunikacijo RS 232.

MAX250CSD Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Maxim Integrated
Napetost - Napajanje	4,5 V ~ 5,5 V
Vrsta	Transiver
Paket naprave dobavitelja	14-SOIC
Histereza sprejemnika	600 mV
Protokol	RS232
Paket/kovček	14-SOIC (0,154', 3,90 mm širina)
Paket	Cev
Delovna temperatura	0°C ~ 70°C
Število gonilnikov/sprejemnikov	2/2
Vrsta namestitve	Površinska montaža
Duplex	Polno
Osnovna številka izdelka	MAX250
RoHS status	Neskladno z RoHS
Raven občutljivosti na vlago (MSL)	1 (neomejeno)
Status REACH	REACH Nespremenjeno
ECCN	EAR99
HTSUS	8542.39.0001

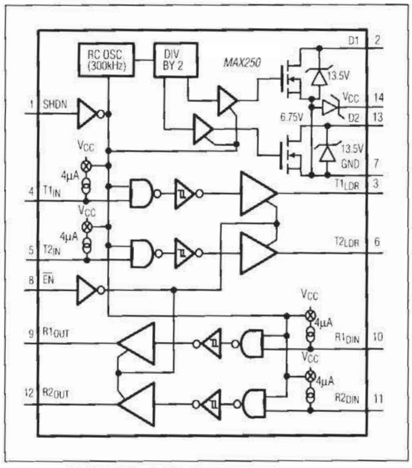

Blok diagram MAX250CSD

Notranja arhitektura, razporejena okoli konfiguracije dvojnega oddajnika in dvojnega sprejemnika, ki se napaja iz enega 5 V napajanja.RC oscilator s frekvenco 300 kHz na čipu napaja razdelilnik z dvema stopnjama, ki poganja črpalko polnjenja, ki ustvarja pozitivne in negativne nivoje napetosti, potrebne za signalizacijo RS-232.Dve poti oddajnika sprejemata vhode TTL ali CMOS na T1IN in T2IN, prehajata skozi logično krmiljenje in gonilne stopnje ter zagotavljata izhode RS-232 na D1 in D2 s pripadajočimi zatiči za krmiljenje gonilnika obremenitve.Dva kanala sprejemnika sprejemata vhode RS-232 na R1DIN in R2DIN, jih obdelujeta prek primerjalnih stopenj z definiranimi prednapetostnimi tokovi in ​​zagotavljata izhode na logičnem nivoju na R1OUT in R2OUT.Krmilni vhodi, vključno s SHDN in EN, upravljajo delovanje oscilatorja in funkcije omogočanja kanala, medtem ko VCC in GND določata napajanje naprave in referenčna vozlišča.

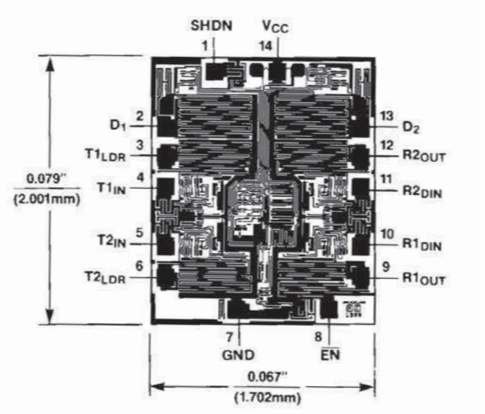

Topografije čipov MAX250CSD

Postavitev matrice MAX250CSD, ki prikazuje notranje vezje in postavitev veznih ploščic, ki ustreza 14 zunanjim zatičem.Periferne ploščice so označene s SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN in GND, kar se ujema z razporeditvijo priključkov paketa.Štiri velike simetrične regije zavzemajo osrednje območje, povezano z dvojnim oddajnim in dvojnim sprejemnim kanalom, medtem ko je manjše krmilno in prednapetostno vezje porazdeljeno med njimi.Izmerjene dimenzije matrice so približno 0,079 palca krat 0,067 palca, kar kaže na fizično velikost silicija v paketu.Razporeditev odraža ločevanje med visokonapetostnimi gonilniškimi deli ter nizkonapetostnimi logičnimi in krmilnimi bloki.

Aplikacije MAX250CSD

Komunikacijski vmesniki serijskih vrat računalnika

MAX250CSD se uporablja za povezovanje vgrajenih plošč in digitalnih podsistemov na standardna serijska vrata osebnega računalnika.Pretvori 5-voltne logične signale v napetostne nivoje RS 232, ki jih zahtevajo serijski konektorji namiznih in prenosnih računalnikov.To omogoča izmenjavo posodobitev vdelane programske opreme, konfiguracijskih nastavitev in diagnostičnih podatkov prek neposredne serijske povezave.Njegova popolna dupleksna struktura podpira sočasne oddajne in sprejemne poti, kar ohranja komunikacijo stabilno med neprekinjenim prenosom podatkov.

Industrijska oprema s povezljivostjo RS 232

Številni industrijski stroji vključujejo vrata RS 232 za naloge nastavitve, umerjanja in spremljanja.MAX250CSD zagotavlja prevajanje signala med notranjo krmilno logiko in zunanjimi serijskimi priključki.Podpira zanesljivo dvosmerno komunikacijo za pošiljanje ukazov in prejemanje informacij o stanju.Z enim samim 5-voltnim napajanjem in notranjim ustvarjanjem napetosti se zlahka prilega kompaktnim krmilnim ploščam, ki se uporabljajo v tovarniški in procesni opremi.

Sistemi prodajnih mest

Terminali prodajnih mest pogosto komunicirajo s tiskalniki, skenerji in blagajniškimi predali prek serijskih povezav.MAX250CSD omogoča glavni procesni enoti neposreden vmesnik s temi zunanjimi napravami, ki temeljijo na RS 232.Njegova konfiguracija z dvojnim gonilnikom in sprejemnikom omogoča prenos podatkov o transakcijah, medtem ko so potrditve prejete istočasno.To podpira gladek pretok podatkov med obdelavo plačil in tiskanjem potrdil.

Podatkovni komunikacijski terminali

V podatkovnih terminalih, ki so odvisni od serijskih povezav, MAX250CSD upravlja pretvorbo med notranjimi digitalnimi signali in zunanjimi linijami RS 232.Ohranja ustrezne nivoje napetosti na oddajnih in sprejemnih poteh, kar omogoča premikanje strukturiranih podatkov med napravami brez neusklajenosti signalov.Zaradi tega je primeren za terminale, ki se uporabljajo v identifikacijskih sistemih, enotah za nadzor dostopa in opremi za zbiranje podatkov na terenu.

Vgrajeni sistemi, ki potrebujejo stari vmesnik RS 232

Nekateri vgrajeni modeli še naprej vključujejo vrata RS 232 za združljivost z obstoječo infrastrukturo.MAX250CSD omogoča, da se sodobna logična vezja CMOS in TTL neposredno povežejo s temi starimi vmesniki.Podpira konfiguracijska vrata, storitvene povezave in komunikacijo s starejšo opremo, medtem ko deluje iz enega reguliranega napajanja.Ta pristop ohranja združljivost za nazaj brez dodajanja zapletenega zunanjega vezja.

Telekomunikacijska oprema s standardnimi serijskimi vrati

Telekomunikacijske naprave pogosto uporabljajo serijska vrata za diagnostiko in nadzor sistema.MAX250CSD zagotavlja zahtevano prevajanje nivoja napetosti med notranjimi logičnimi vezji in zunanjimi priključki RS 232.Podpira enakomerno dvosmerno komunikacijo za izmenjavo ukazov in poročanje o stanju.Njegov kompakten paket za površinsko montažo omogoča integracijo v komunikacijske plošče, kjer sta nadzorovana prostor in učinkovitost postavitve.

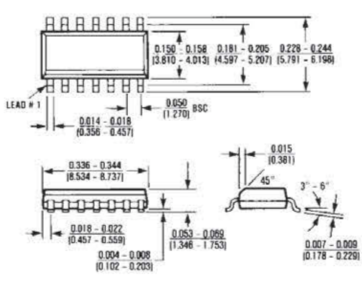

Okvirne dimenzije MAX250CSD

Mehanska orisna risba, ki opredeljuje 14-žilni majhen orisni paket, ki se uporablja za MAX250CSD.Diagram prikazuje poglede od zgoraj, od strani in s konca z dimenzijskimi tolerancami v palcih in milimetrih, vključno s celotno dolžino telesa, širino telesa, korakom svinca 0,050 palca BSC ter razponi širine in debeline kabla.Višina sedežne ravnine, dimenzije odmika in kot upogiba so določeni za podporo oblikovanja in sestavljanja odtisa PCB.Identifikacija odvoda 1 je označena, da se zagotovi pravilna orientacija med namestitvijo.Toplotne značilnosti so navedene z θJA 115 stopinj C na vat in θJC 60 stopinj C na vat, kar kaže na toplotno odpornost stika z okoljem in spoja na ohišje za toplotno analizo.

MAX250CSD Prednosti in slabosti

Prednosti

• Združuje dva gonilnika in dva sprejemnika v enem paketu, kar zmanjšuje zunanje komponente

• Podpira polno dupleksno komunikacijo za hkratno oddajanje in sprejemanje

• Vključuje 600 mV histerezo sprejemnika za izboljšano toleranco hrupa

• Deluje iz enega samega 5 V napajanja, kar poenostavlja zahteve glede napajanja

• Na voljo v kompaktnem 14-polnem SOIC paketu za prostorsko učinkovite postavitve

• Zelo primeren za sisteme, ki temeljijo na uveljavljenih serijskih standardih RS 232

Slabosti

• Omejeno na komunikacijski protokol RS 232

• Predpisano samo za delovanje v temperaturnem območju od 0 C do 70 C

• Zahteva napajanje 5 V, ni neposredno združljivo z logičnimi sistemi 3,3 V

• Niso usklajeni z novejšimi standardi nizkonapetostnega serijskega vmesnika

• Ni v skladu z omejitvami glede materialov RoHS

MAX250CSD Alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primer uporabe/opombe
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Dvojni oddajnik-sprejemnik RS-232, ki deluje iz enega 5 V napajanja.Zagotavlja dva gonilnika in dva sprejemnika z vgrajeno histerezo za izboljšano odpornost proti hrupu in stabilno full-duplex komunikacijo.	Uporablja se v vgrajenih sistemih, industrijskih krmilnikih in serijskih komunikacijskih vmesnikih, ki zahtevajo zanesljivo povezljivost RS-232.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	Oddajnik-sprejemnik RS-232 z vgrajeno črpalko za polnjenje, ki podpira območje napajanja od 4,5 V do 5,5 V.Zasnovan za polno dupleksno delovanje z izboljšano celovitostjo signala.	Primerno za komunikacijske module, vmesnike mikrokrmilnikov in podedovane aplikacije serijskih vrat.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	Dvojni gonilnik/sprejemnik vmesnika RS-232 IC, pakiran za samodejno sestavljanje.Zagotavlja stabilen prenos podatkov in podpira standardne ravni serijske komunikacije.	Običajno se uporablja v kompaktnih oblikah PCB za zajemanje podatkov, instrumentacijo in komunikacijsko opremo.
MAX250CPD	Analog Devices Inc./Maxim Integrated	Oddajnik-sprejemnik RS-232, ki podpira dvojne gonilnike in sprejemnike z zanesljivim delovanjem 5 V.Zasnovano za stabilno full-duplex komunikacijo v formatu površinske montaže.	Primerno za industrijske komunikacijske plošče, adapterje serijskega vmesnika in povezljivost vgrajenega sistema.

O Maxim Integrated

Podjetje Maxim Integrated Products, Inc. je bilo ustanovljeno leta 1983 in ima svoj sedež v San Joseju v Kaliforniji.Podjetje je specializirano za načrtovanje in razvoj analognih in mešanih signalnih integriranih vezij za široko paleto elektronskih sistemov.Njegov portfelj izdelkov je zajemal upravljanje porabe energije, obdelavo signalov, pretvorbo podatkov in vmesniške rešitve, ki se uporabljajo v industrijskih, avtomobilskih, komunikacijskih, medicinskih in potrošniških aplikacijah.Leta 2021 je Maxim Integrated postal del Analog Devices, Inc., s čimer je razširil svoje tehnološke vire in globalni doseg v industriji polprevodnikov.

Zaključek

MAX250CSD vam pomaga premostiti vrzel med logiko 5 V in tradicionalnimi serijskimi vrati RS-232 brez dodajanja kompleksnih vezij.Z dvema gonilnikoma in dvema sprejemnikoma v kompaktnem ohišju SOIC s 14 nožicami podpira gladko polno dupleksno komunikacijo.Njegova notranja polnilna črpalka odpravlja potrebo po dvojnem napajalniku, zaradi česar je vaša zasnova preprosta.Zahvaljujoč histerezi sprejemnika dobite tudi vgrajeno odpornost na hrup, ki pomaga ohranjati stabilen prenos podatkov.Od vgrajenih plošč do serijske opreme se zlahka prilega številnim nastavitvam.Če potrebujete zanesljivo in preprosto rešitev vmesnika RS-232, vam ta naprava nudi čisto in praktično možnost.
