Regulator napetosti LM317T: alternative, pinout in podatkovni list

Ta članek raziskuje regulator napetosti LM317T, vsestransko komponento, znano po svoji sposobnosti prilagajanja napetostnih izhodov iz 1,2 V do 37V.LM317T, ki se široko uporablja v različnih elektronskih projektih, združuje preprostost in učinkovito delovanje.Njegova zasnova podpira enostavno integracijo, da natančno izpolnjuje različne zahteve za uporabo.

Katalog

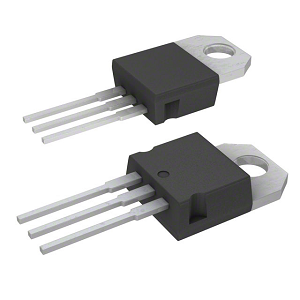

Kakšen je regulator napetosti LM317T?

The LM317T Izstopa kot zelo prilagodljiv regulator napetosti, zaprt v paketu do-220, znan po nezapletenem dizajnu in impresivnih zmogljivostih pri upravljanju pozitivnih izhodov napetosti.Lahko sprejme tokove, večje od 1,5a, in olajša upravljanje moči z uporovnim delilnikom za natančno nastavitev napetosti.Ta zmogljivost podpira široko napetostno območje, kar zmanjšuje potrebo po več fiksnih regulatorjih.Za LM317T so značilne funkcije, ki podpirajo učinkovito regulacijo moči.Njegova usposobljenost za vzdrževanje stabilne izhodne napetosti kljub spremenljivim vhodnim pogojem poudarja njegovo učinkovitost.Pri uporabi LM317T je njegova toplotna zaščita pred preobremenitvijo in zaščito kratkega stika, kar zagotavlja konstantno delovanje in odpornost tudi v zahtevnih okoljih.LM317T je pogosto integriran v napajalne tokokroge za naprave z različnimi zahtevami napetosti.Njegova preprosta zasnova omogoča enostavne prilagoditve in vzdrževanje, kar ponuja ugodnosti v izobraževalnih nastavitvah in eksperimentalnih nastavitvah.

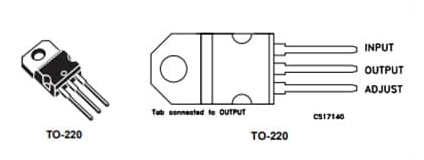

Konfiguracija pin LM317T

Zatič št	Ime pin	Opis
1	Prilagoditi	Ta zatič prilagodi izhodno napetost
2	Izhodna napetost (vout)	Regulirana izhodna napetost, ki jo nastane na prilagojenem zatiču pridobiti s tega pinca
3	Vhodna napetost (Vin)	Vhodna napetost, ki jo je treba regulirati ta pin

Simbol in odtis LM317T

Značilnosti LM317T

Nastavljiv razpon napetosti

Eden od presenetljivih vidikov LM317T je njen nastavljiv razpon napetosti od 1,2 V do 37V, ki skrbi za aplikacije, ki potrebujejo natančno prilagojeno upravljanje napetosti.Ta vsestranskost privlači številne elektronske aplikacije, kar zmanjšuje zaplete v oblikovanju.

Trenutna zmožnost ravnanja

S podporo za tokove nad 1,5a je LM317T prilagojen za vezje z visokim povpraševanjem s poudarkom na ohranjanju stabilnosti v različnih potrebah po moči.Ta značilnost prispeva k brezhibnemu delovanju naprave, zaradi česar je cenjena komponenta, kjer so potrebe po moči nepredvidljive.

Natančnost pri regulaciji

LM317T se odlikuje pri vzdrževanju tesne regulacije črte in obremenitve pri 0,1%, kar zmanjšuje spremenljivost napetosti, ki bi lahko motila ali poslabšala občutljive komponente.

Vsestransko delovanje napetosti

Zasnova plavajoče napetosti LM317T poveča prilagodljivost postavitve vezja, kar podpira njegovo uporabo v negativnih scenarijih napetosti, ne da bi potrebovali zapletene konfiguracije.Ta sposobnost postane ugodna, kadar je več regulatorjev integrirano v en sam sistem.

Zaščitne funkcije

LM317T, opremljen s prekomerno zaščito, toplotno zaustavitvijo in SOA nadzorom, ponuja močne zaščitne ukrepe, ki povečuje celovitost sistema proti skupnim grožnjam, kot so kratki stik in pregrevanje.Številni s temi funkcijami ustvarjajo harmonično mešanico inovacij in zanesljivosti, ki spodbujajo uspešnost izdelka in dolgo življenjsko dobo.

Tehnične specifikacije LM317T

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 7 meseci)
Kontaktirajte prevleko	Kositer
Vrsta pritrditve	Skozi luknjo
Število zatičev	3
Identifikator paketa proizvajalca	0015988_typea_rev_t
Embalaža	Cev
Koda JESD-609	E3
Raven občutljivosti vlage (MSL)	1 (neomejeno)
ECCN koda	EAR99
Število funkcij	1
Osnovna številka dela	LM317
Število izhodov	1
Izhodna napetost	37V
Tovarniški čas	24 tednov
Monta	Skozi luknjo
Paket / ohišje	TO-220-3
Teža	2.299807G
Delovna temperatura	0 ° C ~ 125 ° C.
Toleranca	5%
Status dela	Aktivno
Število odpovedi	3
Položaj terminala	Samski
Terminalni nagib	2,54 mm
Število pin	3
Napetost - vhod (max)	40V
Izhodni tip	Nastavljivo
Največji izhodni tok	1.5a
Največja izhodna napetost	37V
Min vhodna napetost	4.2V
Psrr	80db ~ 85db (120Hz)
Min izhodna napetost	1.2V
Višina	9.15 mm
Širina	4,6 mm
Utrjevanje sevanja	Ne
Brez vodi	Brez vodi
Izhodna konfiguracija	Pozitivno
Število regulatorjev	1
Zaščitne lastnosti	Nad tokom, nad temperaturo
Referenčna napetost	1.25V
Razmerje za zavrnitev napajanja (PSRR)	80db
Dolžina	10,4 mm
Doseči SVHC	Brez SVHC
Status ROHS	ROHS3 skladen

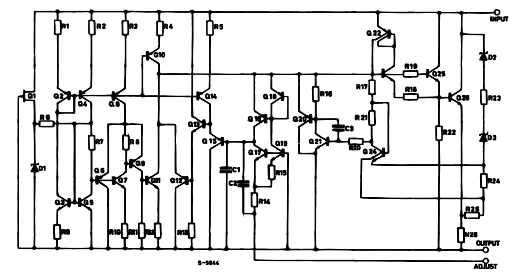

Shematski diagram LM317T

Alternative za LM317T

Številka dela	Opis	Proizvajalec
LM317KC	3/4 PIN 1.5A Nastavljiv regulator pozitivne napetosti 3 do 220 0 do 125	Teksaški inštrumenti
LM317T#PBF	IC VREG 1.2 V-37 V nastavljiv pozitivni regulator, PSFM3, Plastika, do 220, 3 PIN, nastavljiv pozitivni standardni regulator z enim izhodom	Linearna tehnologija
LM317T/NOPB	IC VREG 1.2 V-37 V nastavljiv pozitivni regulator, PSFM3, ROHS skladen, plastika, do 220, 3 zatič, nastavljiv pozitiven en izhod Standardni regulator	Nacionalna korporacija polprevodnikov
LM317T2	1.2 V-37V nastavljiv pozitivni regulator, PSFM3, plastika, TO-220, 3 PIN	Na polprevodniku

Dodatni ekvivalenti LM317T vključujejo:LM317Emp,LM317AEMP,LM317Lidr, LM317LMX, in drugi.

Kje in kako uporabiti LM317?

Vsestranski nadzor moči s spremenljivo napetostjo

LM317 najde obsežno uporabo v aplikacijah za napajanje spremenljive napetosti zaradi svoje sposobnosti prilagajanja izhodnih napetosti.V izobraževalnih okoljih in elektronskih laboratorijih podpira razvoj in testiranje različnih vezij.S prilagodljivim izhodnim območjem od 1,25 V do 37V uživajte v širokem spektru možnosti.

Poenostavljene rešitve prekomernega toka s trenutnimi omejitvami

Za aplikacije, ki zahtevajo trenutno omejitev, LM317 prinaša učinkovit in preprost pristop.Ta značilnost se izkaže za koristno pri polnilcih baterij in sistemih za upravljanje moči, kjer je potrebno varovanje pred prekomernim tokom.Z vstavitvijo upora upora zaporno z izhodom regulator zagotavlja, da se tok vzdržuje znotraj varnih meja, ohranja tako vir energije kot povezane naprave.Takšna metoda izjemno poveča dolgo življenjsko dobo in zanesljivost naprave.

Natančen nadzor v aplikacijah za krmilnik motorja

Prilagodljivost LM317 razširi svojo uporabnost na krmilnike motorja, kjer uravnava napetost za motorje DC v nastavitvah robotike in avtomatizacije, kar ponuja natančen nadzor hitrosti motorja.Ta regulator olajša gladke prehode v pospeševanju in pojemka, ki se še posebej uporablja za aplikacije, ki zahtevajo natančne gibe, na primer v robotskih rokah ali CNC strojih.Njegova učinkovitost pri zagotavljanju stabilne motorične funkcije pod spreminjanjem pogojev obremenitve poudarja njegovo praktičnost v različnih industrijskih scenarijih.

Ocenjevanje premislekov o osipu napetosti

Kljub močnim značilnostim, 2,5 V osipna napetost LM317 zahteva skrbno oceno.Ta vidik potencialno vpliva na njegovo uporabo v nizkonapetostnih scenarijih, kjer mora biti diferencialna vhod-izhod minimalna.Preveriti morate, ali vhodna napetost presega želeni izhod z vsaj to vrednostjo osipa, da zagotovi učinkovito delovanje.V primerih, ko lahko osipna napetost omeji funkcionalnost, bi lahko bilo bolj primerno upoštevanje alternativnih regulatorjev z nizko kapljico (LDO), ki uravnotežijo tehnične potrebe s kreativnimi rešitvami.

Izboljšana vloga v potrošniški elektroniki

LM317 najde široko uporabo v različnih potrošniških elektroniki, kot so PCS in DVD predvajalniki.Njegova zanesljivost in preprostost jo polepšata za naloge regulacije moči, ki sega od dostave moči do logičnih vezij do stabilizacije napetosti za občutljive komponente.Ta vsestranskost poudarja vlogo LM317 pri povečanju učinkovitosti in zanesljivosti naprav, kar prispeva k neprekinjeni funkciji gospodinjskih naprav.

LM317 Aplikacije za vezje

Regulacija napetosti

NastaRegulacija napetosti igra vlogo pri aplikacijah, kot so polnilci baterij in prenosne naprave.Stabilna napetostna raven lahko podaljša življenjsko dobo baterije in poveča delovanje naprave.

Tok omejevanje

Omejevanje toka je ključnega pomena za preprečevanje prekomernih tokov, ki bi lahko škodili komponentam vezja.S samodejnim prilagajanjem upravljanja toka služi kot učinkovit ščit pred nenamernimi visokimi trenutnimi scenariji.V praktičnih nastavitvah je potrebno v vezjih, ki vključujejo različne komponente z različnimi trenutnimi ocenami, pri čemer ohranjajo varno in optimalno delovanje brez pregrevanja ali okvare.

Zaščita polarnosti

Zaščita polarnosti obravnava skupna vprašanja, kot so napačne napajalne povezave, ki se pogosto srečujejo med prototipiranjem izdelka ali rutinskimi prilagoditvami.Oblikovanje in vzdrževanje vezja prikazuje vrednost zaščite polarnosti pri zagotavljanju dolgoročne trajnosti in zanesljivih zmogljivosti v različnih operativnih okoliščinah.

Paket za LM317T

Podatki o paketu TO-220 (enojni merilnik)

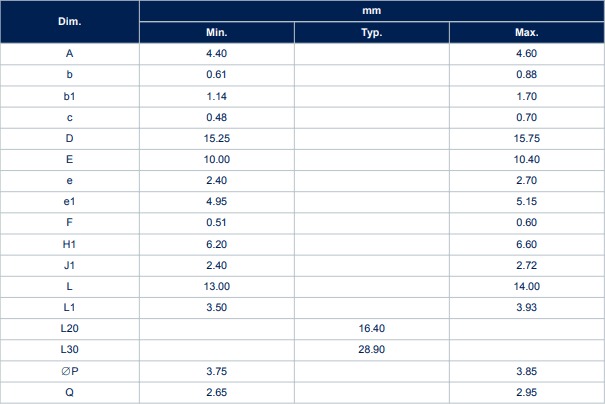

TO-220 (enojni merilni) mehanski podatki

Informacije o proizvajalcu LM317T

Stmicroelectronics stoji vidno v industriji polprevodnikov, ki obogati razvoj in ustvarjalnost tehnologije System on Chip (SOC).Vpliv podjetja se razteza v različnih aplikacijah za mikroelektroniko, ki vpliva na globalne industrije in spodbuja mešanje različnih tehnologij.Stmicroelectronics je znana po svojem napredku v SoC Solutions, ki združuje različne funkcije na en sam čip.Ta integracija je namenjena povečanju zmogljivosti, znižanju porabe energije in krčenju skupne velikosti sistema.Zavezanost Stmicroelectronics za inovacije spodbuja raziskovanje novih področij v mikroelektroniki, kar spodbuja nenehni razvoj sposobnosti.Njihove pobude za raziskave in razvoj ne samo da bi izboljšale trenutne tehnologije, ampak tudi oblikovanje novih modelov, ki se spopadajo s sodobnimi vprašanji, kot sta trajnostni razvoj in ohranjanje energije.

PDF podatkovnega lista

LM317T podatkovni listi:

LM217, LM317.pdf
