MC9328MX21CVM procesor: funkcije, specifikacije, aplikacije in alternative

V tem članku boste izvedeli o MC9328MX21CVM, procesorju iz družine I.MX21.Pregledali bomo, kaj je, kakšne funkcije ponuja in kako deluje z večpredstavnostnimi funkcijami, pomnilnikom in prikazom.Opazili boste tudi njegov blok diagram, specifikacije, aplikacije in postopek programiranja po korakih.Na koncu boste razumeli, kje se ta čip uporablja, njegove prednosti in slabosti in kakšne možnosti imate, če iščete podobne dele.

Katalog

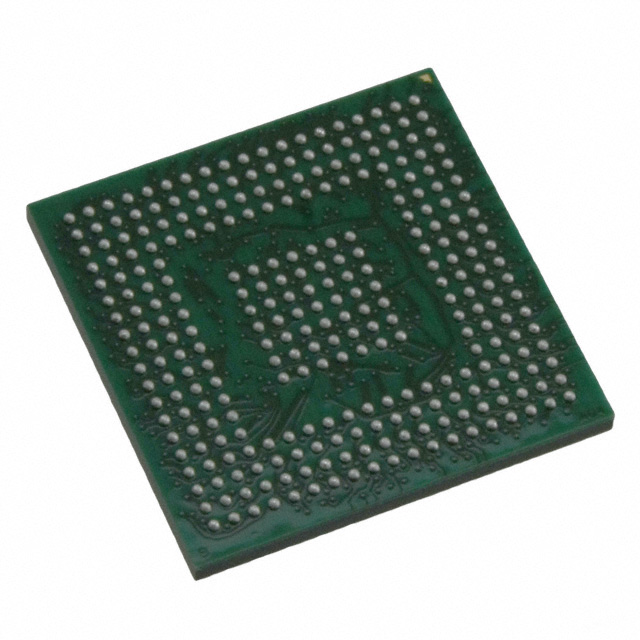

Kaj je MC9328MX21CVM?

The MC9328MX21CVM je član družine mikroprocesorjev I.MX21, ki jo je prvotno razvil Freescale Semiconductor, ki je zdaj del NXP.Ta naprava je bila zasnovana okoli jedra ARM926EJ-S, ki deluje do 266 MHz, zasnovana tako, da zagotavlja učinkovito obdelavo za multimedijsko in vgrajeno aplikacijo.Širša družina I.MX21 ima isto osnovno arhitekturo, vendar ponuja več različic za reševanje različnih potreb, z razlikami v dimenzijah embalaže, toplotnih ocenah in možnostih skladnosti.Te različice so omogočile uravnoteženje stroškov, uspešnosti in obrambnih zahtev, hkrati pa ohranjajo združljivost programske opreme v celotni seriji.

Iščete MC9328MX21CVM?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

MC9328MX21CVM CAD modeli

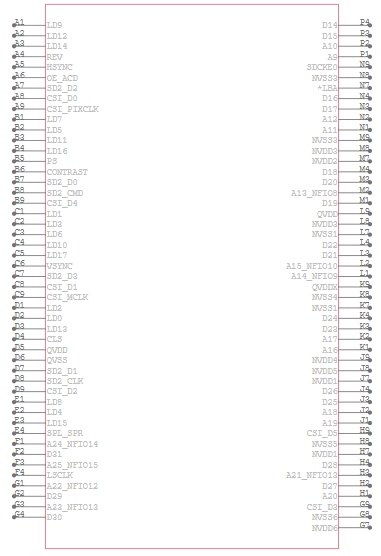

MC9328MX21CVM simbol

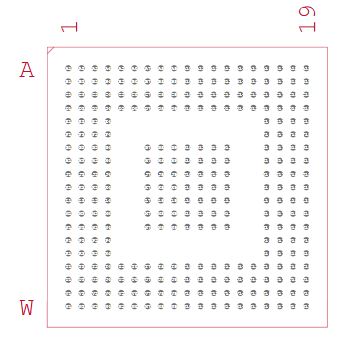

MC9328MX21CVM FITPRINT

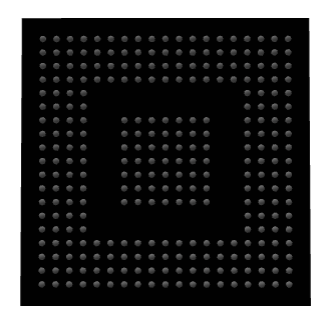

MC9328MX21CVM 3D model

Funkcije MC9328MX21CVM

• ARM926EJ-S CORE

MC9328MX21CVM poganja jedro ARM926EJ-S, ki deluje do 266 MHz, kar zagotavlja ravnovesje zmogljivosti in nizko porabo energije.Podpira napredne sklope navodil, vključno s pospeševanjem Java, zaradi česar je primeren za multimedijsko in vgrajeno aplikacijo.

• Na čipu predpomnilniki

Vključuje 16 kb predpomnilnika in 16 kb podatkovnega predpomnilnika.Ti pomagajo izboljšati hitrost in učinkovitost izvajanja z zmanjšanjem potrebe po pogostem dostopu do zunanjega pomnilnika.

• Izboljšan multimedijski pospeševalnik (EMMA)

Naprava vključuje video pospeševanje na osnovi strojne opreme, ki omogoča gladko predvajanje formatov, kot je MPEG-4 pri ločljivosti QVGA in 30 sličic na sekundo.To zmanjšuje obremenitev CPU -ja in izboljšuje skupno večpredstavnostno delovanje.

• Napredna podpora za prikaz

Odlikuje ga vgrajen LCD krmilnik, pametni krmilnik LCD in vmesnik senzorja CMOS.Ti moduli omogočajo brezhibno ravnanje z grafičnimi prikazi in vhodi kamer za prenosne naprave.

• Prilagodljivi pomnilniški vmesniki

Procesor podpira SDRAM, NAND Flash z ECC, PCMCIA/CompactFlash in splošni zunanji vmesniški modul (EIM).Ta prilagodljivost olajša integracijo z različnimi vrstami pomnilnika v vgrajenih sistemih.

• Bogate možnosti povezljivosti

Ponuja več vmesnikov, vključno z USB na poti, UARTS, SPI, I²C, SSI/I²S za zvok in 1-žilnim krmilnikom.Z dvojnimi režami MMC/SD in podporo IRDA lahko obvlada tako žično kot brezžično komunikacijo.

• Sistemski nadzor in čas

Naprava integrira časovnike, module PWM, časovnik za čuvaj in uro.Te zagotavljajo natančen čas, nadzor moči in stabilnost sistema pri dolgoročnem delovanju.

• Delovanje z nizko močjo

MC9328MX21CVM je zasnovan z naprednim upravljanjem električne energije, ki podpira aktivne, spanje in pripravljenost.Med popolnim delovanjem porabi le približno 120 mA in manj kot 1 mA v pripravljenosti, ki podaljša življenjsko dobo baterije v prenosnih sistemih.

• Zanesljivost industrijskega razreda

Pakiran v 289-zatinski MAPBGA deluje v širokem industrijskem temperaturnem območju (–40 ° C do +85 ° C).Prav tako ustreza kvalifikaciji AEC-Q100 in zagotavlja trajnost v težkih okoljih.

• Integrirana odpravljanje napak in DMA

Procesor vključuje vmesnik JTAG za odpravljanje napak in regulator neposrednega dostopa do pomnilnika (DMA).Te funkcije racionalizirajo razvoj programske opreme in izboljšajo učinkovitost prenosa podatkov v vgrajenih aplikacijah.

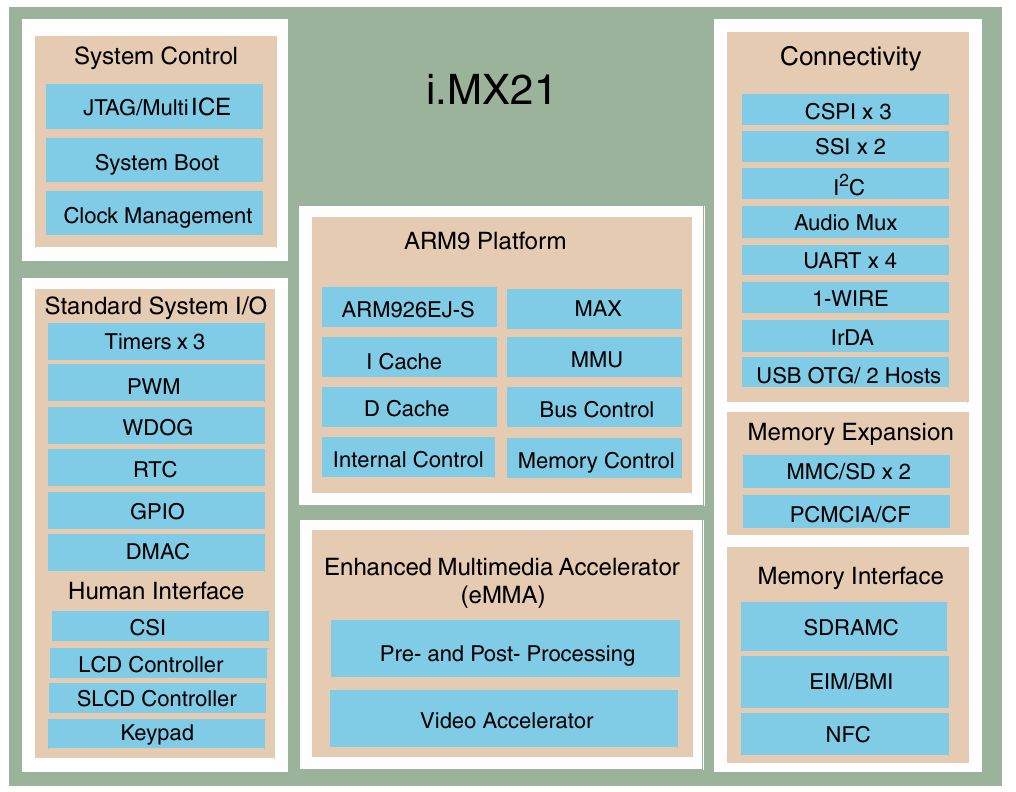

I.MX21 blok diagram

Blok diagram I.MX21 MC9328MX21CVM prikazuje, kako je zgrajen čip in katere funkcije podpira.V središču je procesor ARM926EJ-S, z vgrajenimi navodili in podatkovnimi predpomnilniki, ki vodi glavne programe.Sistemski krmilni blok obravnava zagon, generiranje ure in odpravljanje napak, medtem ko standardni blok V/I zagotavlja časovnike, čuvaj, PWM, GPIO in DMA krmilnik za osnovne sistemske naloge.Funkcije človeškega vmesnika, kot so LCD/SLCD krmilnik, vmesnik kamer (CSI) in podpora tipkovnice, naj se čip poveže neposredno na zaslone in vhodne naprave.

Za Multimedijo EMMA Accelerator upravlja predvajanje in obdelavo videov, kar zmanjša delovno obremenitev na CPU -ju.Povezanost je tudi močna, z USB OTG, UART, SPI, I²C, IRDA, 1-živo in zvočnimi vmesniki za povezavo s perifernimi napravami in zunanjimi napravami.Na strani pomnilnika čip deluje s SDRAM, NAND FLASH, PCMCIA/CF in MMC/SD karticami, ki ponuja prilagodljivo širitev pomnilnika.Skupaj I.MX21 združuje obdelavo, multimedijo, povezljivost in podporo pomnilnika na eno učinkovito platformo za vdelane aplikacije.

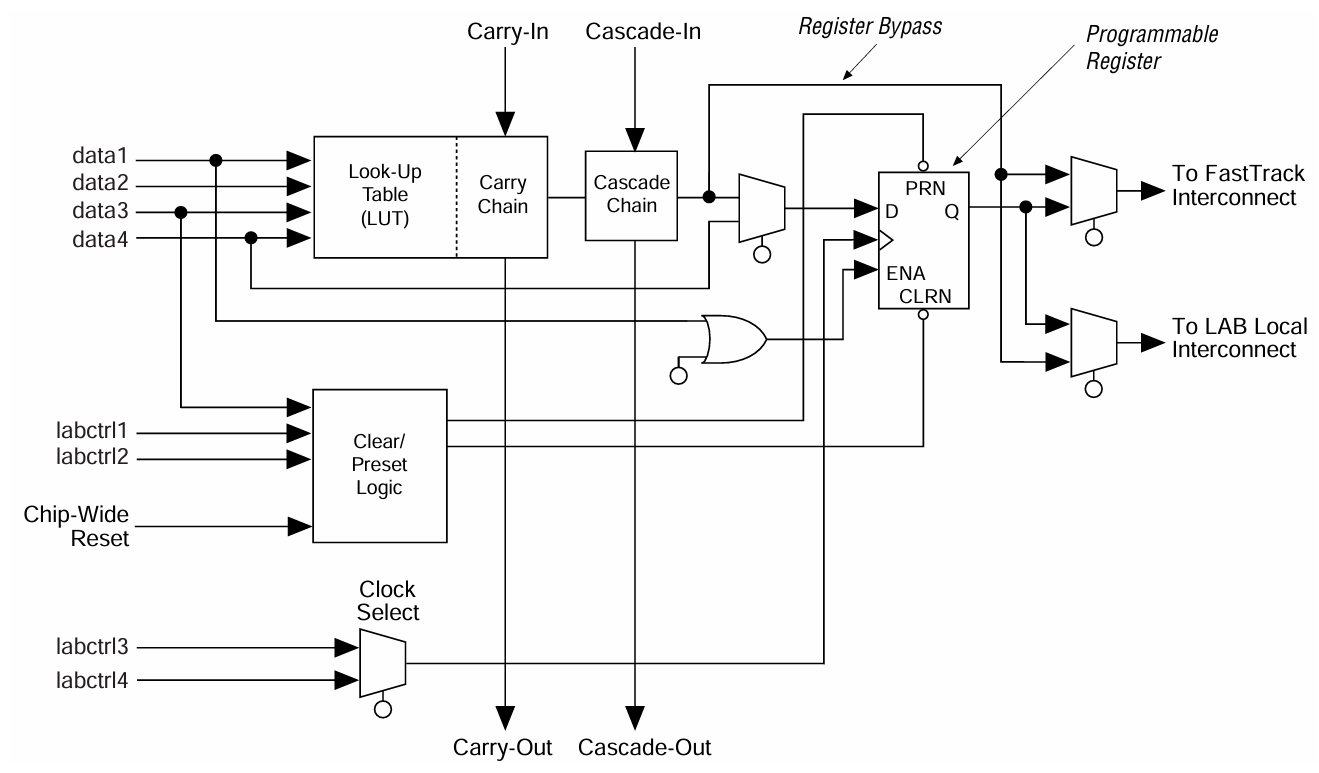

Arhitektura Multimedia Accelerator (EMMA)

Multimedijski pospeševalnik (EMMA) v MC9328MX21CVM je izdelan tako, da pospeši naloge video in slike, tako da glavno jedro ARM ne bo preobremenjeno.Tabela iskanja (LUT) je tam, kjer se obdelujejo vhodni podatki, medtem ko verige prenosa in kaskade pomagajo pri ravnanju z matematičnimi in logičnimi operacijami v več fazah.To omogoča hitrejše obdelavo pik in večpredstavnostnih podatkov.Programirani register začasno shrani rezultate in deluje s sistemsko uro, medtem ko logika Clear/prednastavitev zagotavlja, da je sistem mogoče pravilno ponastaviti ali inicializirati.Blok za izbiro ure omogoča, da sistem izbere pravi časovni vir za večpredstavnostne funkcije.Končno lahko izhodi gredo na hitro povezavo s hitrim prestopom za visoke hitrosti ali na lokalno povezovanje za uporabo v bližnjem vezju.EMMA v celoti ustvarja predvajanje videoposnetkov, kodiranje in obdelavo slik hitreje in učinkovitejše, shranjevanje moči za vdelane aplikacije.

Specifikacije MC9328MX21CVM

Tip	Parameter
Proizvajalec	NXP USA Inc./ Freescale Polprevodnik
Serija	i.mx21
Embalaža	Pladenj
Status dela	Zastarelo
OSRNI procesor	ARM926EJ-S
Število jeder/širine avtobusa	1 jedro, 32-bit
Hitrost	266 MHz
RAM -krmilniki	Sdram
Grafični pospešek	Ne
Krmilniki zaslona in vmesnikov	Tipkovnica, LCD
USB	USB 1.x (2)
Napetost - V/I.	1,8 V, 3,0 V
Delovna temperatura	-40 ° C ~ 85 ° C (TA)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	289-LFBGA
Paket dobaviteljskih naprav	289-PBGA (17 × 17)
Dodatni vmesniki	1-žica, I²C, I²S, SPI, SSI, MMC/SD, UART
Številka osnovnega izdelka	MC9328MX21

MC9328MX21CVM aplikacije

1. prenosne multimedijske naprave

MC9328MX21CVM je dobro primeren za prenosne multimedijske izdelke, kot so MP3 predvajalniki, ročni PDA in digitalne kamere.Njegov integrirani multimedijski pospeševalnik (EMMA) omogoča gladko predvajanje videoposnetkov in obdelavo zvoka, ne da bi močno nalagal CPU.Ta kombinacija zmogljivosti in nizke porabe energije podaljša življenjsko dobo baterije, zaradi česar je idealna za potrošniško elektroniko na poti.

2. pametni telefoni in naprave za sporočanje

S podporo za LCD zaslone, vmesnike kamer in več možnosti povezovanja je procesor močna izbira za pametne telefone in naprave za sporočanje.Omogoča predvajanje videoposnetkov, pretakanje zvoka in učinkovito upravljanje shranjevanja, ki so dobre za mobilno komunikacijo.Zasnova z nizko močjo zagotavlja, da te naprave ostajajo lahke, odzivne in prijazne do baterij.

3. Potrošniška elektronika in spletne aparate

MC9328MX21CVM zagotavlja uravnoteženo kombinacijo povezljivosti, razširitve pomnilnika in večpredstavnostne podpore za izdelke, kot so prenosni spletni brskalniki, brezžični komunikatorji in interaktivni pripomočki.USB OTG, podpora MMC/SD in omrežni vmesniki omogočajo prilagodljivost pri gradnji povezanih naprav.Te funkcije so privlačne za stroškovno občutljive izdelke, ki še vedno zahtevajo bogato funkcionalnost.

4. industrijske in avtomobilske aplikacije

Zahvaljujoč temperaturnemu območju industrijskega razreda in močne zanesljivosti se lahko MC9328MX21CVM uporablja tudi v vgrajenih industrijskih in avtomobilskih sistemih.Podpira grafične prikaze, beleženje podatkov in kontrolne vmesnike v okoljih, kjer je potrebno robustno delovanje.Njegova učinkovitost energije in več vmesnikov V/I omogočajo enostavno integracijo v sisteme za zabavo vozila, nadzorne enote ali prenosna industrijska orodja.

5. Video in nadzorni sistemi

Procesorski vmesnik za pospeševanje strojne opreme in senzor kamere omogoča, da je primeren za sisteme zajemanja in predvajanja z nizko močjo.Obvladuje lahko kodiranje videoposnetkov in dekodiranje nalog, hkrati pa zagotavlja zmogljivosti za shranjevanje in prikazovanje.Zaradi tega je dragoceno pri naprav za video nadzor ali spremljanje na začetnem nivoju, kjer sta ključna energetska učinkovitost in kompaktna velikost.

MC9328MX21CVM Podobni deli

Specifikacije	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Jedro procesorja	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Predpomnilnik na čipu	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Podpora multimedije	EMMA (MPEG-4, VIDEO ACCEL.), LCDC, CSI	EMMA (MPEG-4, VIDEO ACCEL.), LCDC, CSI	EMMA (MPEG-4, VIDEO ACCEL.), LCDC, CSI	EMMA (MPEG-4, VIDEO ACCEL.), LCDC, CSI	EMMA (MPEG-4, VIDEO ACCEL.), LCDC, CSI	EMMA (MPEG-4, VIDEO ACCEL.), LCDC, CSI
Pomnilniški vmesniki	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Povezljivost	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-žica
Vrsta paketa	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Nagib / velikost	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Temperaturno območje	–40 ° C do +85 ° C	–40 ° C do +85 ° C	0 ° C do +70 ° C	0 ° C do +70 ° C	–30 ° C do +70 ° C	–30 ° C do +70 ° C
Razred	Industrijsko	Industrijsko	Komercialna	Komercialna	Podaljšano	Podaljšano
Status življenjskega cikla	Zastarelo	Zastarelo	Zastarelo	Zastarelo	Zastarelo	Zastarelo

Koraki programiranja MC9328MX21CVM

Pred programiranjem MC9328MX21CVM je pomembno razumeti, da je ta procesor del družine I.MX21, zasnovan z mešanico večpredstavnostnih funkcij, pomnilnika in povezljivosti.Programiranje vključuje inicializacijo strojne opreme in konfiguracijo programske opreme, da se zagotovi stabilno in učinkovito delovanje sistema.

1. Referenčna dokumentacija

Prvi korak je pregled podatkovnega lista in referenčnega priročnika za MC9328MX21CVM.Ti dokumenti ponujajo podrobnosti o registracijskih zemljevidih, nastavitvi ure, funkcijah PIN in načinov zagona.Brez tega lahko napačne konfiguracije v kasnejših korakih povzročijo napake v zagonu ali nestabilne zmogljivosti.

2. Konfiguracija strojne in zagonske konfiguracije

Nato konfigurirajte napajalnik, vhod ure in ponastavite vezja v skladu z zahtevami naprave.Zatiči za konfiguracijo zagona določajo, kako bo procesor naložila začetno kodo, bodisi iz Flash, Nand Flash ali serijski viri.Pravilna nastavitev na tej stopnji zagotavlja, da ima CPU veljavno izvedbo poti po ponastavitvi.

3. Pin Multiplexing (nastavitev V/I)

MC9328MX21CVM uporablja multipleksirane zatiče, kar pomeni, da lahko en zatič opravlja več funkcij.S pomočjo funkcij Multiplexing Control Registers (FMCR) dodelite zatiče na periferne naprave, kot so UART, SPI ali LCD.Pravilna konfiguracija V/I je pomembna za periferne naprave, kot je bilo pričakovano.

4. inicializacija ure in časovnika

Procesor zahteva vire ure za jedro, periferne in multimedijske module.Nastavitev modula za generiranje ur zagotavlja, da vsak podsistem deluje s pravilno hitrostjo.Časovniki in čuvaji lahko nato omogočite sistemsko časovno razporeditev in varnost.

5. Konfiguracija pomnilnika

Zunanji pomnilnik, kot so SDRAM, NAND FLASH ali MMC/SD, je treba inicializirati s pravimi signali časovne in krmiljenja.Procesor podpira korekcijo napak (ECC) za izboljšanje zanesljivosti.Pravilna nastavitev pomnilnika omogoča sistemu, da učinkovito nalaga in shranjuje kodo ali podatke.

6. periferna inicializacija

Po pomnilniku omogočite in konfigurirate standardne periferne naprave, kot so UARTS, USB OTG, I²C in zvočni vmesniki.Vsak modul je nadzorovan s pomočjo namenskih registrov, kjer so opredeljene stopnje, načini prenosa in prekinitve.Ta korak omogoča sistemu, da se poveže in interakcijo z zunanjimi napravami.

7. Nalaganje zagona ali OS

Ko je strojna oprema stabilna, naložite zagonski nalagalnik ali operacijski sistem v SDRAM ali Flash.Bootloader nastavi okolje za izvajanje in usmeri v nasprotnik pravilnega naslova.Na tej točki lahko procesor začne izvajati aplikacije na ravni uporabnikov.

8. Konfiguracija multimedije

Če so potrebne multimedijske funkcije, je treba konfigurirati izboljšan multimedijski pospeševalnik (EMMA) in LCD/CSI krmilnike.Ti bloki strojne opreme upravljajo predvajanje videoposnetkov, zajemanje slik in prikažejo posodobitve.Če jih uporabimo, naloži težke obdelave iz CPU -ja in izboljša učinkovitost.

9. Odpravljanje napak in potrjevanje

Z delovanjem jedra in perifernih naprav za preskušanje sistema uporabite JTAG ali podobna orodja za odpravljanje napak.Preverite, ali se pomnilnik odčita/zapiše, periferni izhodi in večpredstavnostne funkcije delujejo, kot je bilo predvideno.Odpravljanje napak na tej stopnji zagotavlja stabilnost pred namestitvijo v aplikacijo.

10. Optimizacija moči in uspešnosti

Končno konfigurirajte načine nizke moči in omogočite skrbništvo za varnost sistema.Uporaba krmilnikov DMA za prenose podatkov tudi zmanjšuje obremenitev CPU in poveča učinkovitost.Optimizacija moči in zmogljivosti pomaga podaljšati življenjsko dobo baterije v prenosnih aplikacijah, hkrati pa ohranja sistem odziven.

Prednosti in slabosti MC9328MX21CVM

Prednosti

• Učinkovito ravnanje z LCD s pametnim osveževanjem prihrani moč.

• Strojno podprto kamero in obdelava videov zmanjšuje obremenitev CPU-ja.

• Stroškovno učinkovita podpora NAND + SDRAM pomnilnik.

• Dobro uravnotežena SOC integracija multimedije, pomnilnika in V/I.

• Nizka poraba energije Idealna za prenosne naprave.

Slabosti

• Uporablja starejše jedro ARM9, omejeno zmogljivost po današnjih standardih.

• Omejena sodobna podpora za programsko opremo in ekosistem.

• Brez razširljivosti z naprednimi funkcijami, kot so večjedrni ali GPUS.

• zastarela naprava, težje za nove modele.

• Manj prihodnji neprimerni za dolgoročni razvoj izdelkov.

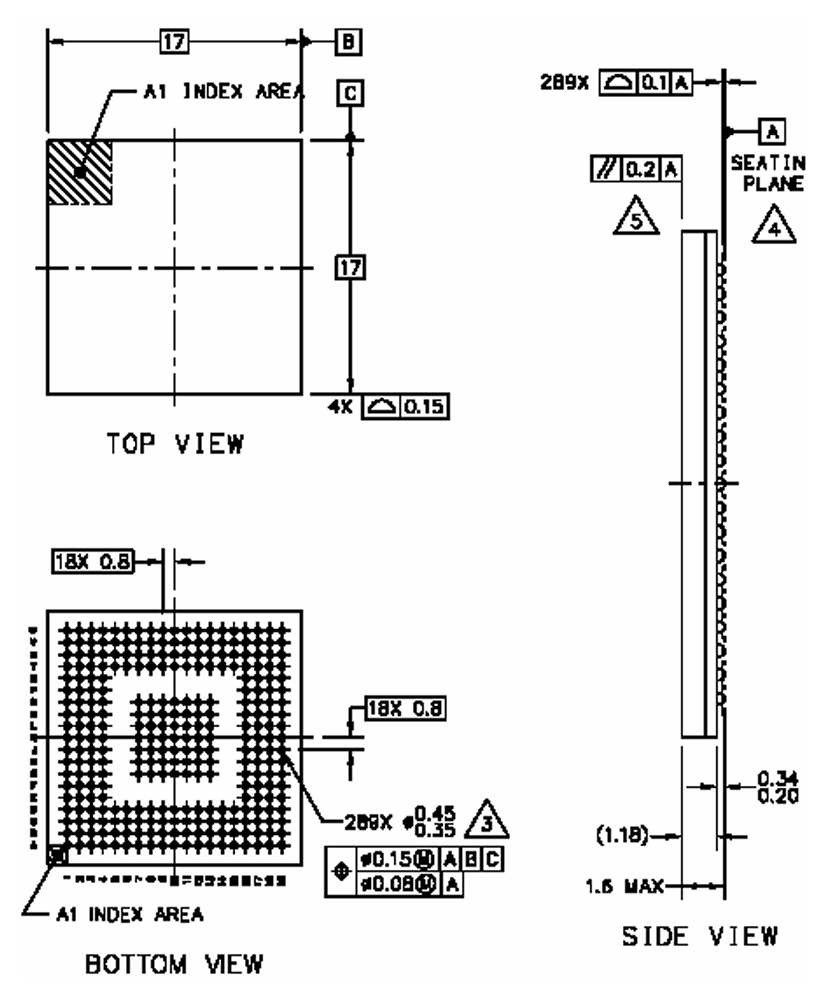

MC9328MX21CVM dimenzije embalaže

Tip	Parameter
Vrsta paketa	LFBGA (BGA z nizkim profilnim drobcem)
Velikost telesa (L × W)	17 mm × 17 mm
Žoga	0,8 mm
Število kroglic	289
Premer kroglice	0,35 mm - 0,45 mm
Skupna višina paketa	1,6 mm (max)
Višina sedežev	0,20 mm - 0,34 mm
Indeksna znamka (A1 kotiček)	PIN 1 orientacijski indikator
Postavitev kroglice	18 × 18 mreže s sredinsko praznino
Vrsta pritrditve	Površinski nosilec

MC9328MX21CVM proizvajalec

MC9328MX21CVM je bil prvotno razvit in izdelal Freescale polprevodnik, podjetje, ki se je specializiralo za vgrajene procesorje in rešitve sistema na čipu.Leta 2015 so Freescale pridobili NXP Semiconductors, svetovni vodilni na področju varne povezljivosti in vgrajenih tehnologij za obdelavo s sedežem na Nizozemskem.Danes, Nxp je uradni proizvajalec in skrbnik družine I.MX21, vključno z MC9328MX21CVM, za to napravo pa ponuja vso tehnično dokumentacijo, podatkovne liste in zapuščino.Medtem ko je del zdaj zastarel, NXP še naprej vzdržuje informacije o izdelkih za dolgoročne stranke in oblikovalce usmerja k novejšim družinam I.MX kot zamenjave.

Zaključek

MC9328MX21CVM združuje jedro ARM9, podporo za video in prikazovanje, prilagodljivost pomnilnika in številne možnosti povezave, da zagotovi zanesljive zmogljivosti z nizko porabo energije.Programirate ga lahko v jasnih korakih, od nastavitve moči in nastavitev zatiča do pomnilnika, periferne naprave, multimedije in sistemskega testiranja.Njegove prednosti so učinkovitost moči, večpredstavnostno ravnanje in široka podpora V/I, medtem ko so njene meje starejše in manj sodobne programske podpore.Čeprav je zdaj zastarel, je še vedno koristen za vzdrževanje starejših sistemov, NXP pa ponuja smernice za prehod na novejše procesorje I.MX.

PDF podatkovnega lista

MC9328MX21CVM podatkovni listi:

MC9328MX21 IZDELEK BIRK.PDF
