TMS320C6421ZWT5 DSP Pregled: Funkcije, alternative, specifikacije in aplikacije

V tem članku boste izvedeli za TMS320C6421ZWT5, digitalni procesor signala (DSP), ki ga je izdelal Texas Instruments.Sprehodili se bomo skozi to, kako deluje, in ključne lastnosti, zaradi katerih je uporabna v različnih sistemih.Opazili boste tudi diagrame, specifikacije, aplikacije in preproste korake za njegovo programiranje.Na koncu boste razumeli, kje in zakaj se ta čip uporablja.

Katalog

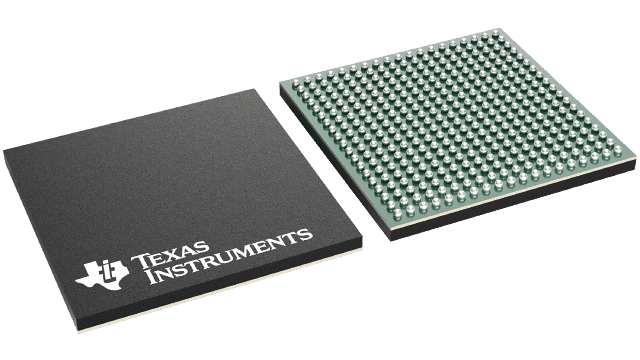

Kaj je TMS320C6421ZWT5?

The TMS320C6421ZWT5 je visokozmogljiv digitalni signalni procesor (DSP), ki ga je razvil Texas Instruments kot del svoje družine TMS320C64X+.Ta naprava, zgrajena na arhitekturi VeloCiti.2 Vliw, prinaša zmogljive zmogljivosti obdelave s fiksno točko, zasnovano za intenzivno ravnanje s signali v sodobnih vgrajenih sistemih.Ker hitrosti ure dosegajo do 500 MHz, je sposobna izvajati več navodil na cikel, zaradi česar je primeren za široko paleto naprednih nalog za obdelavo.Serija C6421, ki pripada širši platformi DSP TMS320C6000, vodi osredotočenost na Texas Instruments na razširljive in kodične rešitve.V okviru preizkušene družine procesorjev, ki jim je zaupanja po vsem svetu, TMS320C6421ZWT5 ponuja zanesljive temelje za dolgoročne zasnove.

Iščete TMS320C6421ZWT5?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

TMS320C6421ZWT5 CAD modeli

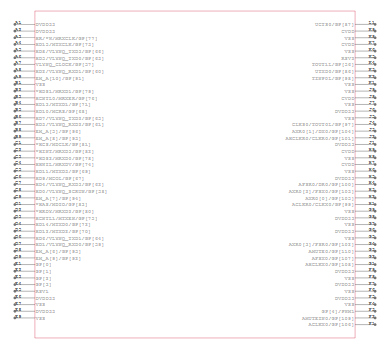

TMS320C6421ZWT5 simbol

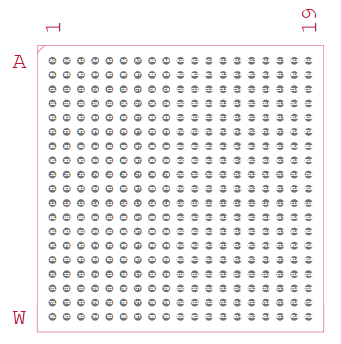

TMS320C6421ZWT5 odtis

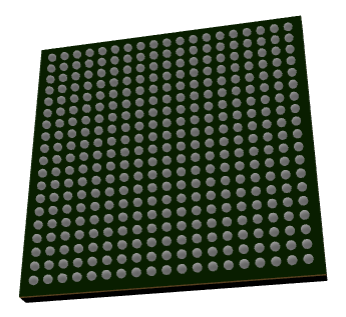

TMS320C6421ZWT5 3D model

Funkcije TMS320C6421ZWT5

• Visokozmogljivo jedro DSP

Napravo poganja jedro VeloCiti.2 ™ VLIW, ki lahko v enem ciklu izvede do osem navodil.Ta arhitektura omogoča zelo visoko prepustnost, zaradi česar je idealna za zapletene naloge za obdelavo signalov.

• Učinkoviti množitelji in alus

Vključuje šest aritmetičnih logičnih enot (ALUS) in dve močni množitelji, ki lahko hkrati preneseta več operacij.Ta zasnova podpira intenzivne matematične operacije, kot so filtriranje, modulacija in kodiranje.

• Prilagodljiv pomnilnik na čipu

Procesor vključuje 16 kb predpomnilnika programa, 48 KB podatkovnega predpomnilnika in 64 kb enotnega pomnilnika L2.Ti notranji viri zmanjšujejo zamude in podpirajo hitrejše izvajanje aplikacij.

• Vmesniki DDR2 in Flash pomnilnika

Čip ima 16-bitni DDR2 SDRAM krmilnik in 8-bitni asinhroni EMIF za zunanji pomnilnik, kot sta Nor in Nand Flash.Ta prilagodljivost omogoča razširitev pomnilnika za večje aplikacije.

• Vsestranska periferna podpora

Ponuja široko paleto vmesnikov, vključno z UART, I²C, MCBSP, MCASP s SPDIF in 16-bitnim vmesnikom gostiteljskih vrat.Zaradi tega je procesor zelo prilagodljiv za telekomunikacijske, avdio in industrijske sisteme.

• Izboljšan krmilnik DMA (EDMA)

64-kanalni krmilnik DMA podpira hitri prenos podatkov med pomnilnikom in perifernimi napravami.To zmanjšuje obremenitev CPU -ja in izboljšuje splošno delovanje sistema.

• Omrežje in povezljivost

Čip združuje 10/100 Ethernet Mac s podporo MII/RMII in VLYNQ vmesnik za zunanjo povezljivost.Te funkcije so primerne za vgrajene aplikacije, ki podpirajo omrežje.

• Bogat splošna namena V/I.

Z do 111 multipleksiranih GPIO zatičev in tremi izhodi PWM DSP ponuja odlično prilagodljivost za sistemski nadzor in povezovanje po meri.To zagotavlja enostavno integracijo v široko paleto strojnih modelov.

• Nizkonapetostno delovanje

Deluje z jedro napetostjo 1,05 V ali 1,2 V in V/I ravni 1,8 V ali 3,3 V. To ravnovesje učinkovitosti in prilagodljivosti moči je zanesljivo za vgrajene modele.

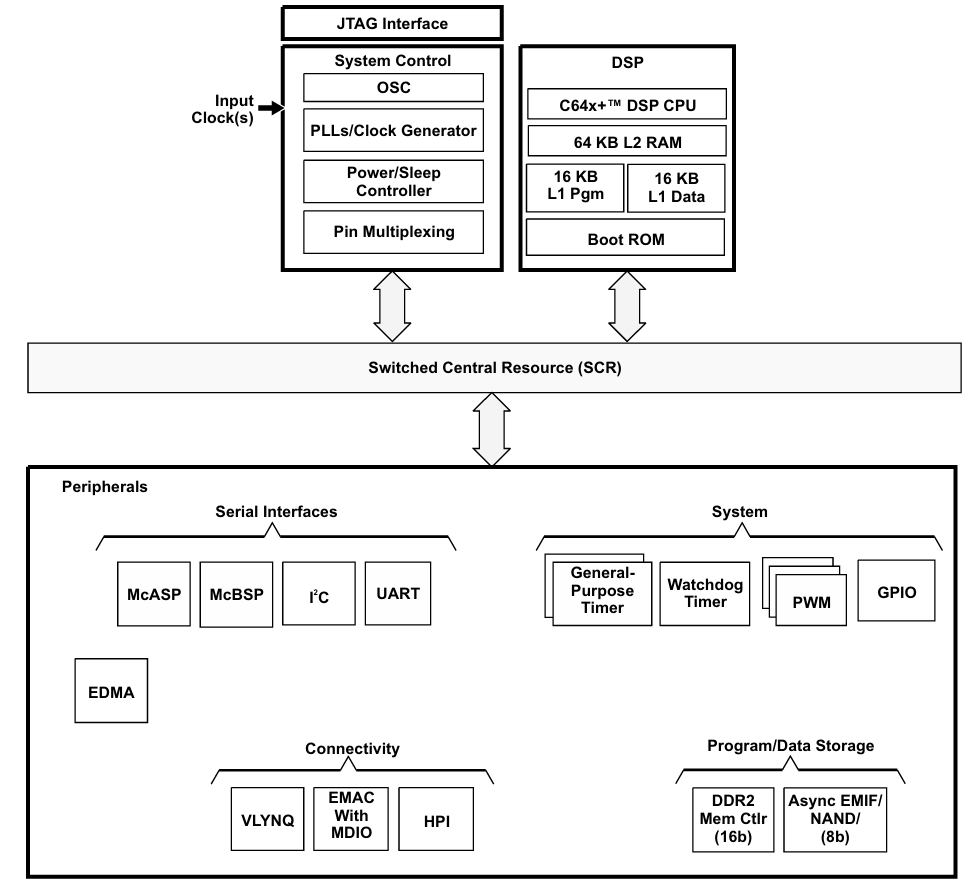

TMS320C6421 Funkcionalni blok diagram

Funkcionalni blok diagram TMS320C6421ZWT5 poudarja, kako procesor združuje svoje jedro, pomnilnik in periferne naprave, da deluje skupaj.V središču je C64X+ DSP CPU z L1 in L2 Memory Plus Boot ROM, ki zagotavlja hiter dostop do podatkov in hiter zagon.Sistemski krmilni bloki, kot so oscilatorji, PLL-ji in upravljanje moči, ročajo nastajanje ur, načini nizke moči in usmerjanje signala.

Vsi deli so povezani prek preklopljenega centralnega vira (SCR), ki deluje kot glavni avtobus za pretok podatkov.Procesor vključuje serijske vmesnike, kot so UART, I²C, MCBSP in MCASP, ki jih podpira močan krmilnik EDMA za hitro hitrost podatkov.Vsebuje tudi časovnike, funkcije čuvajev, PWM in GPIO za splošno nadzor sistema.

Za povezljivost naprava ponuja Ethernet Mac z MDIO, VLYNQ in vmesnikom gostiteljskih vrat, zaradi česar je prilagodljiv za mreženje in zunanjo komunikacijo.Razširitev pomnilnika je podprta s krmilnikom pomnilnika DDR2 in asinhronim EMIF za NAND ali nor Flash.Ti bloki skupaj prikazujejo, kako je čip izdelan za obdelavo intenzivne obdelave z učinkovitim pomnilnikom in širokimi možnostmi povezljivosti.

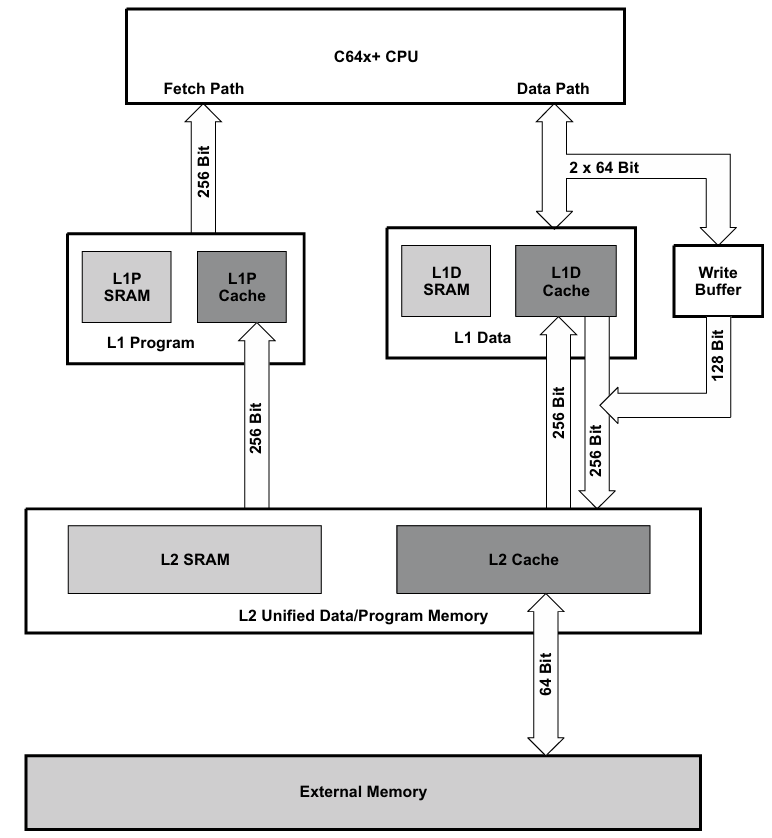

C64X+ Arhitektura pomnilnika predpomnilnika

Arhitektura pomnilnika C64X+ predpomnilnika v TMS320C6421ZWT5 je zgrajena tako, da omogoča hiter dostop CPU do navodil in podatkov.Začne se s pomnilnikom L1, ki je razdeljen na dva dela: program L1 (L1P) za navodila in podatke L1 (L1D) za podatke.Oba vključujeta SRAM in predpomnilnik, povezana s CPU s širokimi 256-bitnimi potmi za visoke hitrosti.

Za tem pomnilnik L2 deluje kot večji, enoten prostor tako za podatke kot za programe.Ima SRAM in predpomnilnik ter se poveže z zunanjim pomnilnikom prek 64-bitnega vodila.Vrhunec za pisanje pomaga pospešiti shranjevanje podatkov z rokovanjem v ozadju.Ta večplastni dizajn hrani pogosto uporabljene podatke blizu CPU -ja, hkrati pa še vedno omogoča dostop do večjega zunanjega pomnilnika, kadar je to potrebno.

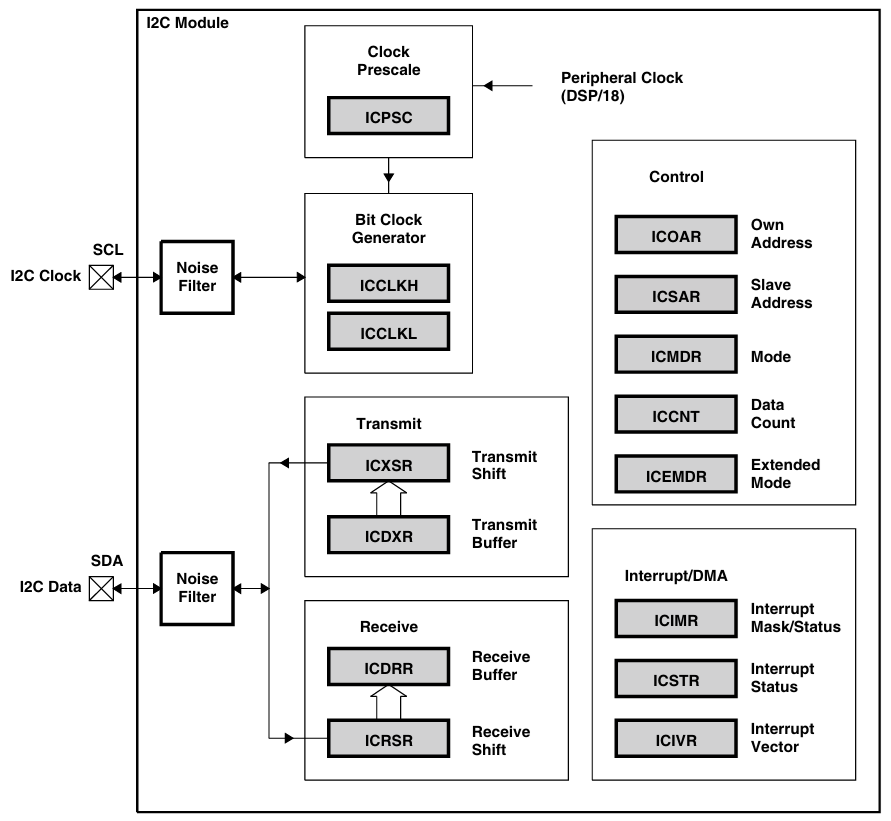

Diagram bloka modula I2C

Modul I²C v TMS320C6421ZWT5 nadzoruje komunikacijo skozi dve liniji I²C, SCL za uro in SDA za podatke.Oba signala preideta skozi filtre hrupa, da ostaneta prenos stabilna.Ura predkaler in generator bitne ure nastavita pravilno hitrost za komunikacijo.

Modul ima ločene poti za pošiljanje in prejemanje podatkov.Blok oddajnika vsebuje podatke v medpomnilniku, preden ga pošlje, medtem ko sprejemni blok shrani dohodne podatke, preden jih posreduje v CPU.Krmilna enota upravlja z naslovi, načini in številom podatkov, tako da lahko naprava deluje kot glavna ali suženjska.

Vključuje tudi prekinitev in podporo DMA, ki pomagajo samodejno ravnati s prenosi podatkov, ne da bi potrebovali CPU za nenehno preverjanje.Zaradi tega je vmesnik I²C zanesljiv in učinkovit za povezovanje DSP z zunanjimi napravami.

Specifikacije TMS320C6421ZWT5

Tip	Parameter
Proizvajalec	Teksaški inštrumenti
Serija	TMS320C642X
Embalaža	Pladenj
Status dela	Aktivno
Tip	Fiksna točka
Vmesnik	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Urna hitrost	500 MHz
Nehlapni spomin	ROM (64 kb)
Na čipu RAM	96 kb
Napetost - V/I.	1,8 V, 3,3 V
Napetost - jedro	1,05 V, 1,20 V
Delovna temperatura	0 ° C ~ 90 ° C (TJ)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	361-LFBGA
Paket dobaviteljskih naprav	361-NFBGA (16 × 16)
Številka osnovnega izdelka	TMS320

TMS320C6421ZWT5 aplikacije

1. telekomunikacijski in brezžični sistemi

TMS320C6421ZWT5 se pogosto uporablja v telekomunikacijski infrastrukturi in brezžičnih napravah zaradi svoje visoke hitrosti signala.Obravnava naloge, kot so modulacija, demodulacija in kodiranje kanalov, ki so dobre v osnovnih postajah, prehodih in širokopasovni opremi.S svojo integrirano podporo Ethernet Mac in DDR2 zagotavlja tako povezljivost kot pasovno širino pomnilnika, potrebne za komunikacijo.

2. Obdelava zvoka in signalov

Ta DSP je primeren za zvočne sisteme, ki zahtevajo visoko zmogljivo računanje in obdelavo z nizko zamudo.Lahko zažene večkanalne glasovne kodeke, izvaja odpoved hrupa in pravočasno obravnava zvočne učinke.Vmesniki, kot sta MCBSP in MCASP, olajšajo povezovanje z zvočno opremo, kar zagotavlja zanesljive in kakovostne zvočne zmogljivosti.

3. Slikanje in video aplikacije

C6421 se lahko uporabi tudi pri slikanju in video nalogah, ki zahtevajo hitro obdelavo podatkov.Njegovo jedro DSP mu omogoča, da podpira funkcije stiskanja, dekompresije in izboljšanja za kamere, nadzorne sisteme in vgrajene vidne naprave.Z izkoriščanjem svojih vzporednih zmogljivosti izvajanja omogoča učinkovito ravnanje s slikovnimi in video tokovi.

4. industrijski in vgrajen nadzor

Pri industrijski in pisarniški avtomatizaciji je naprava cenjena zaradi svoje integracije časovnikov, GPIO, PWM in DMA, ki zagotavljajo tesen sistem sistema.Uporablja se v aplikacijah, kot so tiskalniki, skenerji, motorni krmilniki in vgrajene avtomatizacijske enote.Njeni učinkoviti načini moči in obdelava visoke hitrosti pomagajo zagotavljati zanesljive zmogljivosti, hkrati pa ohranjajo nizko porabo energije.

TMS320C6421ZWT5 Podobni deli

Specifikacija	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Jedrna arhitektura	C64X+ veloCiti.2 Vliw DSP	C64X+ veloCiti.2 Vliw DSP	C64X+ veloCiti.2 Vliw DSP	C64X+ veloCiti.2 Vliw DSP	C64X+ veloCiti.2 Vliw DSP
Hitrost ure	500 MHz	500 MHz	600 MHz	500 MHz	Do 720 MHz (višja stopnja)
Učinkovitost (MIPS)	~ 4.000 pri 500 MHz	~ 4.000 pri 500 MHz	~ 4.800 pri 600 MHz	~ 4.000 pri 500 MHz	Višje, do ~ 8000 mips
Pomnilnik na čipu	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	Na voljo večje možnosti L2
Velikost ROM	64 kb zagonski rom	64 kb zagonski rom	64 kb zagonski rom	64 kb zagonski rom	64 kb zagonski rom
Podpora za zunanjo pomnilnik	DDR2 (16-bitni), Emifa (8-bit)	DDR2 (16-bitni), Emifa (8-bit)	DDR2 (16-bitni), Emifa (8-bit)	DDR2 (16-bitni), Emifa (8-bit)	DDR2 (16-bitni), Emifa (8-bit)
Ethernet Mac	10/100 MB/s z MDIO	10/100 MB/s z MDIO	10/100 MB/s z MDIO	10/100 MB/s z MDIO	10/100 MB/s z MDIO
Delovna temperatura	0 ° C do 90 ° C (komercialna)	0 ° C do 90 ° C (komercialna)	0 ° C do 90 ° C (komercialna)	–40 ° C do +125 ° C (industrijsko)	0 ° C do 90 ° C (komercialna)
Paket	361-pin NFBGA (16 × 16 mm)	361-pin NFBGA (razlika. Označevanje)	361-pin NFBGA	361-pin NFBGA	361-pin NFBGA
Prijave	Telekomunikacija, zvok, vdelana	Telekomunikacija, zvok, vdelana	Kritični telekomunikacija	Industrijsko/ostro okolje	Telecom & Voip višjega cenovnega razreda

Koraki programiranja TMS320C6421ZWT5

Postopek se običajno premakne od nastavitve okolja do pisanja, odpravljanja napak in uvajanja optimizirane kode DSP.

1. namestite razvojna orodja

Prvi korak je nastavitev Code Composer Studio (CCS), TI integriranega razvojnega okolja.Ta programska oprema ponuja orodja za prevajalnik, montaže, odpravljanje napak in upravljanje projektov, posebej zasnovana za družino DSP C6000.Brez te nastavitve programiranje in testiranje strojne opreme DSP ne bi bilo mogoče.

2. Ustvari nov projekt

V CCS začnite z ustvarjanjem novega projekta, konfiguriranega za napravo TMS320C6421.To vključuje izbiro ustreznih možnosti prevajalnika, povezovalne ukazne datoteke in predloge za zagonsko kodo.Pravilna nastavitev projekta zagotavlja, da so pomnilniški zemljevid in sistemski viri usklajeni s strojno opremo.

3. Napišite kodo aplikacije

Aplikacije lahko zapišemo v C za splošno logiko ali v montaži za kritične rutine.Mnogi izkoristijo arhitekturo C64X+ VLIW, ki omogoča vzporedno izvajanje več navodil.Optimizacija zank in uporaba notranjega, specifičnega za DSP, lahko močno izboljša učinkovitost.

4. Sestavite in optimizirajte

Po kodiranju je program sestavljen in sestavljen v strojna navodila.TI -jev prevajalnik vključuje funkcije optimizacije, kot sta programska oprema in odvijanje zanke, da se poveča pretok.Na tej stopnji programer zagotavlja, da hitrost izvajanja in poraba pomnilnika izpolnjuje zahteve aplikacij.

5. Povezava in obremenitev

Sestavljene objektne datoteke so povezane v skladu s pomnilniškim zemljevidom naprave, ki postavljajo kodo in podatke na pravilna notranja in zunanja pomnilniška območja.Ko je povezan, se binarni del naloži na DSP prek odpravljanja napak JTAG.To pripravi sistem za izvedbo na strojni opremi.

6. odpravljanje napak na strojni opremi

Z CCS lahko nastavite prelomne točke, spremljate registre in stopite skozi navodila, medtem ko DSP deluje.Odpravljanje napak pri strojni opremi razkriva vedenje, kot so uporaba predpomnilnika, prekinitve in prenosi podatkov.Ta postopek zagotavlja, da aplikacija pravilno deluje v dejanskih delovnih pogojih.

7. Namestitev in spremljanje

Ko je testiranje končano, je program nameščen za samostojno izvedbo v ciljnem sistemu.Še vedno lahko uporabljate CCS za spremljanje zmogljivosti, natančno nastavitev dodelitve pomnilnika ali zmanjšanje porabe energije.Ta zadnji korak potrjuje, da DSP deluje zanesljivo in pripravljen za praktične aplikacije.

TMS320C6421ZWT5 Prednosti in slabosti

Prednosti

• Visoka zmogljivost DSP s fiksno točko z vzporednostjo VLIW

• Združljivost kode navzgor s starejšimi napravami C6000

• Bogat nabor integriranih perifernih naprav zmanjšuje zunanje komponente

• Močan razvojni ekosistem s CCS in orodji za optimizacijo

• Prilagodljiv predpomnilnik in arhitektura pomnilnika za hitrejše ravnanje s podatki

Slabosti

• Za varčevanje z energijo ni dinamičnega napetosti ali frekvenčnega skaliranja

• Večja poraba energije v primerjavi z DSP z nizko močjo

• Manjka vgrajene varnostne funkcije za varen zagon ali zaščito

• Manj primeren za prenosne ali baterijske aplikacije

• Fiksni profil zmogljivosti z omejeno prilagodljivostjo za mobilno uporabo

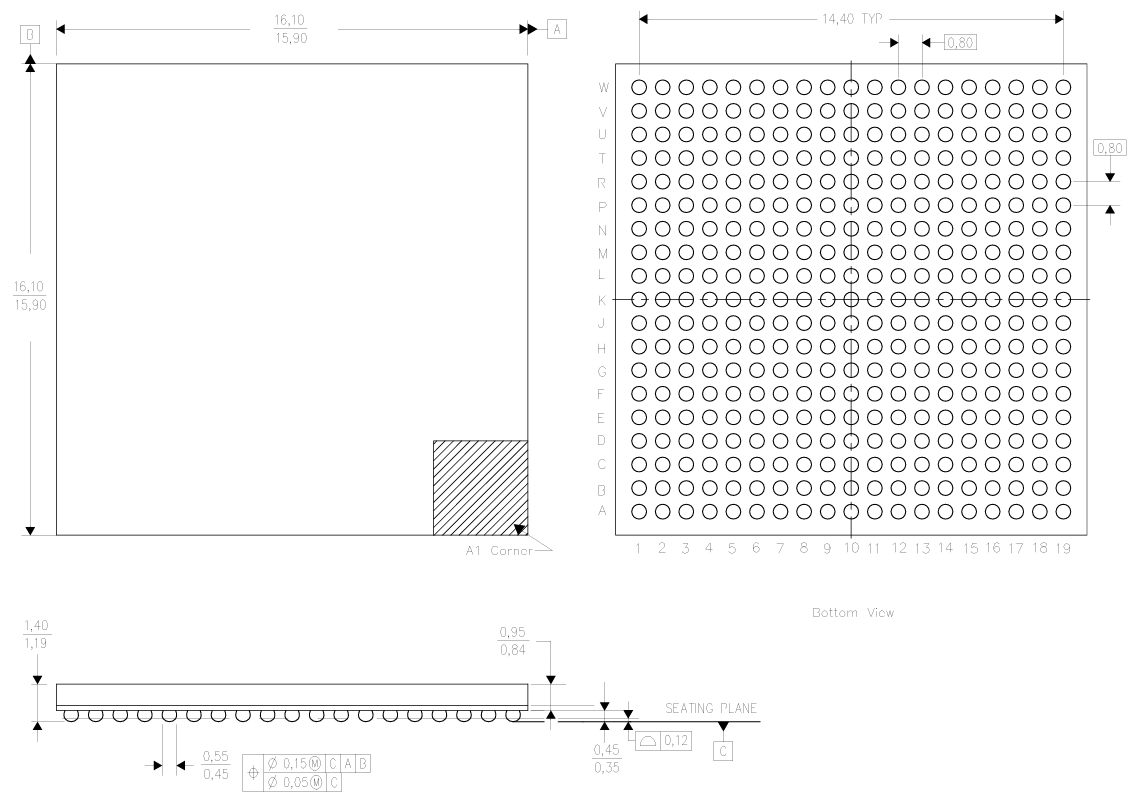

TMS320C6421ZWT5 Dimenzije embalaže

Tip	Parameter
Vrsta paketa	NFBGA (361-bal, ZWT)
Kroglna mreža	16 × 16
Število pin	361
Skupna dolžina (l)	17,5 mm
Skupna širina (W)	15,45 mm
Razpon velikosti telesa	15,90 mm - 16,10 mm
Žoga	0,80 mm
Premer kroglice	0,45 mm - 0,55 mm
Višina paketa (h)	1,19 mm - 1,40 mm
Višina kroglice (samostojna)	0,35 mm - 0,45 mm
Toleranca za sedežne ravnine	± 0,12 mm
Kotni indeks (A1)	Označen referenčni kotiček

Proizvajalec TMS320C6421ZWT5

TMS320C6421ZWT5 izdeluje Teksaški inštrumenti (TI), vodilno ameriško polprevodniško podjetje s sedežem v Dallasu v Teksasu.TI je globalno znan po svojih inovacijah v analognih in vgrajenih tehnologijah obdelave, ki zagotavlja rešitve, ki omogočajo široko paleto panog, vključno s telekomunikacijami, avtomobilsko, industrijsko avtomatizacijo in potrošniško elektroniko.Z desetletji strokovnega znanja pri razvoju visokozmogljivih digitalnih procesorjev signala je TI vzpostavil družino TMS320 kot temelj za aplikacije za obdelavo signalov.Podjetje podpira tudi celovita orodja za oblikovanje, programska okolja in dokumentacijo, s čimer zagotavlja zanesljivo integracijo svojih izdelkov DSP v napredne vgrajene sisteme.

Zaključek

TMS320C6421ZWT5 izstopa za svoje močne zmogljivosti s fiksno točko, prilagodljiv pomnilniški sistem in bogato povezljivost, ki ustreza zahtevnim aplikacijam v komunikacijah, zvoku, video in avtomatizaciji.Njegova zasnova je razvoj učinkovit prek Code Composer Studio, z orodji za optimizacijo in odpravljanjem napak pri strojni opremi.Procesor zagotavlja dobro razširljivost, močno integracijo in široko podporo, čeprav trguje z nekaterimi varčevanjem in varnostnimi funkcijami.Na splošno ponuja zanesljivo ravnovesje zmogljivosti, pomnilnika in vmesnikov, ki jih podpira TI -jev ekosistem in preizkušena platforma C6000, zaradi česar je praktična izbira za napredne vgrajene projekte.

PDF podatkovnega lista

TMS320C6421ZWT5 podatkovnih listov:

TMS320C6421.PDF
