EPM1270F256C4N MAX II CPLD Pregled: Funkcije, specifikacije in aplikacije

V tem članku boste izvedeli o EPM1270F256C4N, CPLD srednjega razreda iz družine Max II s strani Altera (zdaj Intel).Sprehodili se bomo skozi to, kar je, glavne značilnosti, ki jih ponuja, in kako je njegov blok diagram in banke V/I, ki so prilagodljivi za različne modele.Opazili boste tudi njegove specifikacije, embalažo in modele CAD.Zakrili bomo, kako se uporablja v aplikacijah, kot so premostitev avtobusov, PCI sistemi, nadzor konfiguracije in zaporedje moči, pa tudi koraki za njegovo programiranje.Nazadnje bomo za primerjavo preučili njegove prednosti, slabosti in nekaj podobnih delov.

Katalog

Kaj je EPM1270F256C4N?

The EPM1270F256C4N je član družine Max II zapletenih programirljivih logičnih naprav (CPLD), ki jih je razvila Altera, ki je zdaj del Intela.Gre za bliskovito, nehlapno napravo, zasnovano za takojšnje delovanje, ki odpravi potrebo po zunanjem konfiguracijskem pomnilniku.Vgrajena na 0,18 µm procesa bliskavice, naprava integrira logične vire, medsebojno povezovanje in vgrajen bliskovnega pomnilnika v kompaktno rešitev, ki zagotavlja zanesljivo delovanje z nizko porabo energije.EPM1270, ki je nameščen v srednjem razredu družine Max II, ponuja približno 1.270 logičnih elementov, zaradi česar je dobro prilagojen za projekte, ki zahtevajo uravnoteženo zmogljivost in učinkovitost, ne da bi se premaknili na višji EPM2210.Tako kot vse naprave Max II ima tudi koristi od programabilnosti v sistemu s pomočjo JTAG, multivolt V/I podpore in uporabniškega pomnilnika na čipu.

Iščete EPM1270F256C4N?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

EPM1270F256C4N CAD modeli

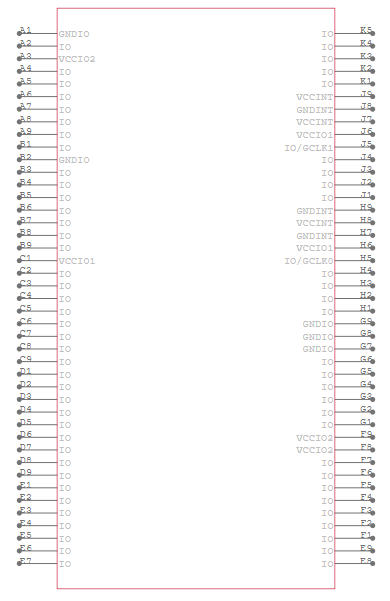

Simbol EPM1270F256C4N

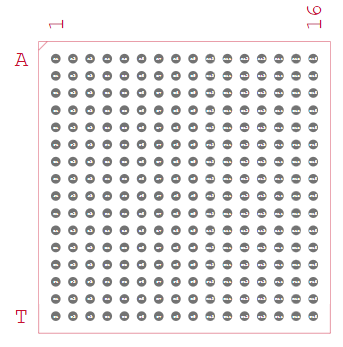

Odtis EPM1270F256C4N

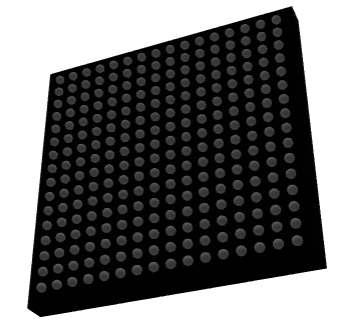

3D model EPM1270F256C4N

Funkcije EPM1270F256C4N

• Nehlapna arhitektura, ki temelji na bliskavici

Naprava je zgrajena na bliskovni arhitekturi, kar pomeni, da ohrani svojo konfiguracijo brez potrebe po zunanjem pomnilniku.To omogoča takojšnjo funkcionalnost, zaradi česar je zanesljiv za sisteme, ki morajo začeti delovati takoj po vklopu.

• Logična zmogljivost

EPM1270F256C4N ponuja 1.270 logičnih elementov (LES) in približno 980 makrocelic, kar daje dovolj virov za izvajanje kompleksne logike nadzora.Zaradi tega je primerno za aplikacije srednje gostote, kot so upravljanje avtobusov, premostitev vmesnikov in vgrajeni nadzor.

• Programirani zatiči V/I.

Podpira do 212 programabilnih zatičev v/I, kar omogoča prožno povezljivost s široko paleto sistemskih vmesnikov.Ta vsestranskost olajša integracijo z drugimi napravami, ki lahko uporabljajo različne napetostne standarde.

• Uporabniški pomnilnik bliskavice (UFM)

Vgrajen 8 kbit UFM blok omogoča shranjevanje uporabniško določenih podatkov, kot so šifrirne tipke ali konfiguracijski parametri.Ta funkcija povečuje varnost sistema in zmanjšuje potrebo po zunanjih EEPROM -jih.

• Delovanje visoke hitrosti

Z največjo frekvenco približno 304 MHz in zakasnitvijo širjenja do 6,2 ns lahko naprava obravnava časovno kritične logične funkcije.To zagotavlja nemoteno delovanje v hitri aplikacijah, kot sta obdelava signalov in komunikacija s podatki.

• Multivolt V/I podpora

CPLD podpira več standardov V/I od 1,5 V do 3,3 V, kar mu omogoča, da se brezhibno vmešava z napravami, ki delujejo na različnih napetostih.Ta prilagodljivost zmanjšuje potrebo po komponentah zunanjega spreminjanja nivoja.

• Učinkovitost moči

Naprava deluje s tipičnimi dobavnimi tokovi približno 55 mA, zaradi česar je učinkovit v primerjavi s starejšimi družinami CPLD.Njegova nizka statična poraba energije pomaga pri sistemih, ki jih poganjajo baterijo in energijsko občutljivi.

• Napredne funkcije V/I.

Vključuje vgrajene upori z avtobusom, programirljive vleke, vhode Schmitt-Triggerja in nadzor nad hitrostjo, ki izboljšajo stabilnost signala in toleranco na hrup.Te funkcije naredijo napravo robustno, ko delajo v mešanem signalnem ali hrupnem okolju.

• Programiranost in test v sistemu

EPM1270F256C4N podpira programiranje, ki temelji na JTAG, in ustreza IEEE 1532 za programiranje v sistemu.Testna podpora za mejo (IEEE 1149.1) zagotavlja lažje testiranje in odpravljanje napak med proizvodnjo.

• Podpora za vroče sekete

Ta CPLD je mogoče varno vstaviti ali odstraniti iz napajalnega sistema, ne da bi povzročil električno škodo.Vroče poskrbvanje poenostavlja nadgradnje vzdrževanja in sistema, ne da bi potrebovali vklop.

• Globalna omrežja ure

Naprava ponuja štiri globalne linije ure, ki omogočajo sinhronizirano delovanje po njegovem logičnem nizu.To zagotavlja dosledno časovno razporeditev in zanesljivost v uri intenzivnih aplikacijah, kot so števci, državni stroji in krmilniki za visoke hitrosti.

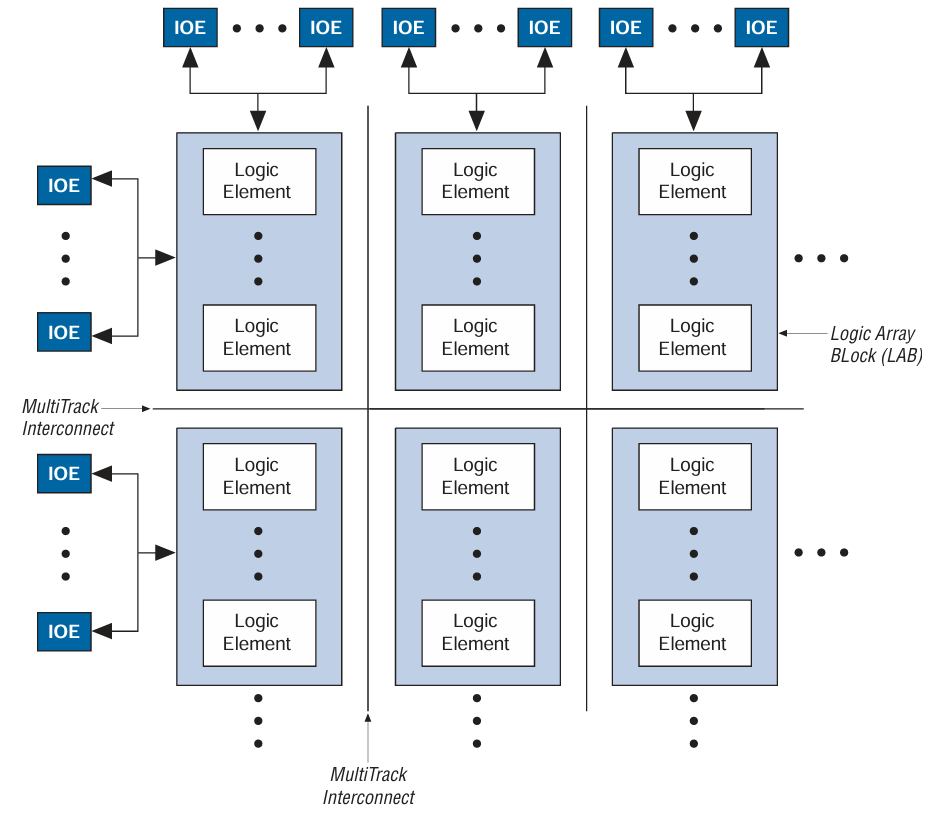

Max II blok diagram

Blok diagram naprave Max II, kot je EPM1270F256C4N, prikazuje, kako njeni glavni deli delujejo skupaj.V središču so bloki logične matrike (laboratoriji), ki vsebujejo logične elemente (LES), ki izvajajo dejanske programirljive logične funkcije.Okoli robov so elementi I/O (IOE), ki notranjo logiko povezujejo z zunanjimi zatiči za komunikacijo z drugimi napravami.

Te dele je povezan z multitrack Interconnect, ki deluje kot avtoceste, ki hitro premikajo signale med logiko in blokom V/I.Ta nastavitev naredi napravo hitro, prilagodljivo in zanesljivo, kar ji omogoča, da obravnava zapletene naloge, hkrati pa ostaja učinkovit v aplikacijah v resničnem svetu.

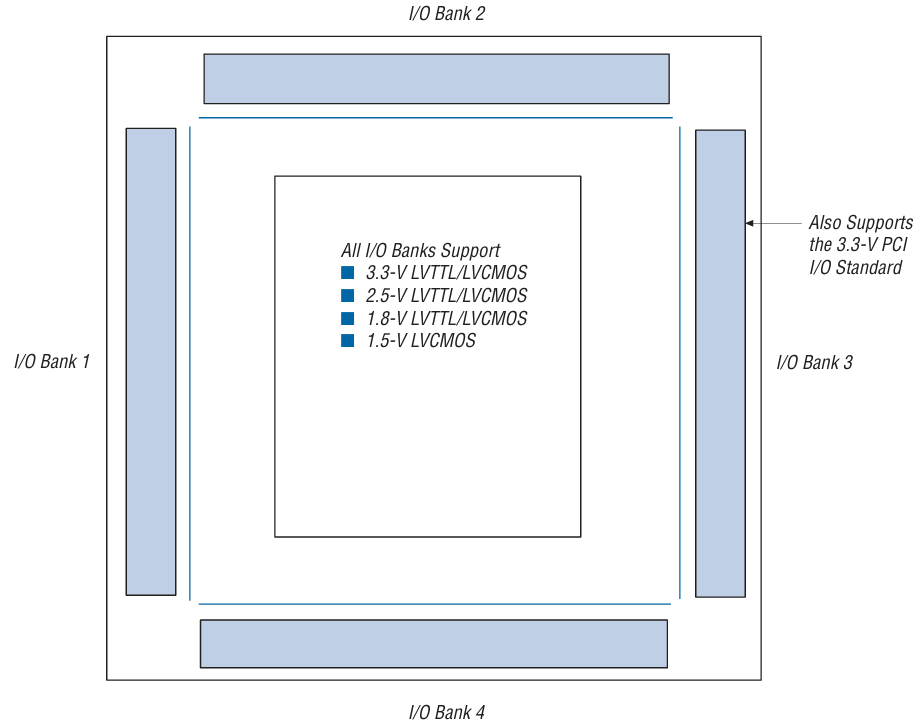

EPM1270 I/O banke

V/I bančni diagram EPM1270F256C4N prikazuje, kako naprava organizira svoje vhodne in izhodne povezave.Čip je razdeljen na štiri V/I banke, od katerih vsaka obdaja logično jedro in lahko podpira več napetostnih standardov, kot so 3,3 V, 2,5 V, 1,8 V in 1,5 V. Ta prilagodljivost omogoča, da se napravi poveže s širokim razponom zunanjih komponent, zaradi česar je primerna za mešane sisteme, ne da bi potrebovala dodatne prestavne sisteme.

Ena banka, prikazana kot I/O banka 3, podpira tudi standard 3,3 V PCI, kar omogoča združljivost z zapuščenimi modeli, ki temeljijo na PCI.Z ločevanjem zatičev v banke lahko različnim skupinam dodelite različne napetostne ravni, kar izboljšuje sistemsko integracijo in možnosti oblikovanja plošče.Ta struktura je pomembna, ker daje EPM1270F256C4N sposobnost delovanja kot osrednji krmilnik v zapletenih sistemih, pri čemer se ukvarja z različnimi signalnimi standardi, hkrati pa ohranja zanesljive zmogljivosti.

Specifikacije EPM1270F256C4N

Tip	Parameter
Proizvajalec	Altera/Intel
Serija	Max® II
Embalaža	Pladenj
Status dela	Aktivno
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	6.2 ns
Napajanje napetosti - notranja	2.5V, 3.3V
Število logičnih elementov/blokov	1270
Število makrocelic	980
Število V/I.	212
Delovna temperatura	0 ° C ~ 85 ° C (TJ)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	256-BGA
Paket dobaviteljskih naprav	256-FBGA (17x17)
Številka osnovnega izdelka	EPM1270

EPM1270F256C4N aplikacije

1. premostitev avtobusa in premostitev vmesnika

EPM1270F256C4N se pogosto uporablja za premostitev med različnimi avtobusi ali komunikacijskimi protokoli.S prilagodljivimi V/I bankami, ki podpirajo več napetostnih standardov, lahko sodobne naprave povežejo z zapuščenimi sistemi brez zunanjih pretvornikov.Zaradi tega je koristno v mešanih tehnoloških okoljih, kjer je potrebna združljivost.

2

Ta CPLD lahko deluje kot 32-bitni PCI cilj pri 66 MHz ali služi kot repetitor na sistemih za backplane.S podporo standardu 3,3 V PCI zagotavlja skladnost s starejšimi modeli, medtem ko še vedno učinkovito deluje v novejših nastavitvah.Ta sposobnost je zanesljiva izbira v vgrajenih ploščah in industrijskih krmilnikih.

3. Logika lepila za avtobus in dekodiranje naslovov

Mnogi pogosto uporabljajo EPM1270F256C4N za izvajanje logike lepila, ki povezuje podsisteme skupaj.Njegovo veliko število logičnih elementov lahko obravnava tudi dekodiranje naslovov, kar zmanjša potrebo po več diskretnih čipih.To ne samo poenostavi oblikovanje vezja, ampak tudi prihrani prostor in stroške na PCB.

4. Upravljanje konfiguracije in nakladalnik bliskavice

Naprava je sposobna upravljati konfiguracijo FPGA, ki pogosto deluje kot jtag Flash nakladalnik.Lahko shrani podatke o konfiguraciji in neposredno programira FPGA, kar zmanjša zahteve zunanjega pomnilnika.Zaradi tega je dragoceno v sistemih, ki zahtevajo prilagodljivo ali več naprav za konfiguracijo.

5. Ponastavitev vklopa in regulacije zaporedja

EPM1270F256C4N je primeren za nadzor ponastavitve signalov in vklopa sistema za sekvenciranje.Zagotavlja, da se komponente inicializirajo v pravilnem vrstnem redu in izboljšajo zanesljivost med zagonom.Mnogi ga uporabljajo za nadzorni nadzor, da preprečijo napake, ki jih povzročajo nestabilni pogoji moči.

6. V/I Razširitev in nehlapno shranjevanje

Z več kot 200 V/I zatiči lahko naprava služi kot ekspander V/I v sistemih, ki potrebujejo dodatno povezljivost.Njegov vgrajen 8 kbit uporabniški bliskovni pomnilnik omogoča shranjevanje parametrov, konfiguracijskih podatkov ali šifrirnih tipk brez zunanjih EEPROM-ov.Ta funkcija doda prilagodljivost in varnost, hkrati pa zmanjšuje število komponent.

Podobni deli EPM1270F256C4n

Specifikacija	EPM1270F256C4N	EPM1270F256C3N	EPM1270F256C5N	EPM1270F256I5N	EPM1270F256C3ES	EPM1270F256C4
Logični elementi (LES)	1.270	1.270	1.270	1.270	1.270	1.270
Makrocelice	~ 980	~ 980	~ 980	~ 980	~ 980	~ 980
I/o zatiči	Do 212	Do 212	Do 212	Do 212	Do 212	Do 212
Uporabniški pomnilnik bliskavice (UFM)	8 kbitov	8 kbitov	8 kbitov	8 kbitov	8 kbitov	8 kbitov
Paket	256-FBGA	256-FBGA	256-FBGA	256-FBGA	256-FBGA	256-FBGA
Hitrost	C4 (standard)	C3 (hitreje)	C5 (višje)	I5 (industrijska)	C3ES (hitreje)	C4 (standard)
Max freq.(MHz)	~ 304	~ 304	~ 304	~ 304	~ 304	~ 304
Zamuda za širjenje	~ 6,2 ns	~ 6,2 ns	~ 6,2 ns	~ 6,2 ns	~ 6,2 ns	~ 6,2 ns
Temp.Domet	0 do 70 ° C	0 do 70 ° C	0 do 85 ° C	–40 do +85 ° C	0 do 70 ° C	0 do 70 ° C
Uporaba moči primera	Splošno	Večja hitrost	Industrijsko/hi	Robustno/ostro	Dev/test hitro	Enakovredna alt

Koraki programiranja EPM1270F256C4N

Preden lahko uporabite EPM1270F256C4N, ga morate programirati s svojim dizajnom.Postopek je preprost, če natančno sledite vsakemu koraku z uporabo ustreznih orodij in programske opreme.

1. Pripravite svoja orodja in strojno povezavo

Začnete z nastavitvijo strojnega okolja.Priključite svojo ploščo CPLD z osebnim računalnikom s pomočjo združljivega programerja JTAG, na primer kabel USB-Blaster ali ByteBlaster II.Prepričajte se, da ima naprava stabilno moč in da so zatiči JTAG (TDI, TDO, TCK in TMS) pravilno povezani.To zagotavlja, da je vaš sistem pripravljen za komunikacijo pred programiranjem.

2. Ustvari programsko datoteko

Nato s programsko opremo Quartus II sestavite svoj dizajn in ustvarite programsko datoteko.Skupna oblika datoteke je POF (programska datoteka programerja), lahko pa ustvarite tudi datoteke Jam (.Jam) ali JBC (.JBC), če jih potrebujete za samodejno ali vgrajeno programiranje.Z ustvarjanjem te datoteke potrebujete paket logične zasnove, da jo lahko naložite v CPLD.

3. Konfigurirajte kvartusovega programerja

Odprite orodje za programerja Quartus in v možnosti nastavitve izberite povezano strojno opremo JTAG.Nato naložite datoteko POF, Jam ali JBC, ki ste jo ustvarili v prejšnjem koraku.Programska oprema bo samodejno zaznala napravo CPLD v verigi JTAG, za programiranje pa jo morate izbrati.Ta korak pripravi orodje za neposredno komunikacijo s čipom.

4. Program konfiguracijski pomnilnik Flash (CFM)

Zdaj lahko začnete programirati napravo.Programer Quartus prenaša vašo zasnovo v konfiguracijski pomnilnik konfiguracije naprave (CFM), ki trajno shrani vašo logiko.Ko je programirana, bo naprava samodejno naložila zasnovo pri vklopu in tako izkoristila svojo takojšnjo flash arhitekturo.To zagotavlja, da vaš sistem začne delovati takoj po ponastavitvi ali moči kolesarjenja.

5. Omogočite programiranje v sistemu v realnem času (neobvezno)

Če želite posodobiti CPLD, ne da bi ustavili njeno trenutno operacijo, lahko omogočite ponudnika internetnih storitev v realnem času.Ta funkcija vam omogoča programiranje nove oblikovalske slike v Flash pomnilnik, medtem ko naprava nadaljuje.Nova zasnova bo začela veljati šele po naslednjem ponastavitvi ali napajalnem ciklu.Posebej je koristno v sistemih, ki morajo med posodobitvami ostati delovati.

6. Po potrebi uporabite sponko ISP (neobvezno)

Med programiranjem boste morda potrebovali določene V/I zatiče, da ostanejo stabilni.V takih primerih lahko med programiranjem uporabite funkcijo ISP vpenjanja, da prisilite zatiče v visoko, nizko ali držanje stanj.To preprečuje motnje na signalih, ko se čip posodablja.Zagotavlja varnost sistema pri programiranju v okolju v živo.

7. Za avtomatizacijo uporabite datoteke Jam/JBC (neobvezno)

Za vdelane aplikacije ali avtomatizirane testne nastavitve lahko namesto neposredno naložite datoteke JAM ali JBC.Te datoteke temeljijo na skriptah in vam omogočajo avtomatizacijo programskih nalog prek zunanjih krmilnikov.S tem lahko upravljate posodobitve CPLD v proizvodnih linijah ali poljskih sistemih, ne da bi na računalniku potrebovali kvartus.

8. Program uporabniškega pomnilnika bliskavice (neobvezno)

Naprava vključuje tudi 8 kbit uporabniški flash pomnilnik (UFM) za nehlapne uporabniške podatke.To lahko programirate ločeno za shranjevanje elementov, kot so nastavitve konfiguracije, šifrirne tipke ali kalibracijske podatke.Ker je UFM neodvisen od glavne logike, ga lahko posodobite, ne da bi to vplivalo na programirano zasnovo.Zaradi tega je čip uporaben za varnost in prilagoditev sistema.

9. Preverite in preizkusite napravo

Po programiranju je pomembno preveriti postopek.Quartus samodejno opravi preverjanje preverjanja, vendar morate preizkusiti tudi svojo sistemsko logiko, da potrdite, da se obnaša, kot je bilo pričakovano.Zasnova se bo začela izvajati takoj po programiranju, kar vam bo dalo takojšnje povratne informacije.Ta korak zagotavlja zanesljivost pred prehodom v popolno uvajanje.

10. Po potrebi ponovno konfigurirajte ali posodobite

Sčasoma boste morda morali izboljšati ali spremeniti svoj dizajn.Če želite to narediti, preprosto obnovite nov POF v Quartusu in ponovite postopek programiranja.Za gladkejše posodobitve brez izpadov sistema lahko uporabite tudi skripte ponudnikov internetnih storitev ali Jam.Zaradi te prilagodljivosti EPM1270F256C4N praktično za razvijajoče se projekte.

Prednosti in slabosti EPM1270F256C4N

Prednosti

• Nizki stroški v primerjavi s starejšimi CPLD in podobnimi napravami.

• Zelo nizka poraba energije, idealna za učinkovite sisteme.

• Višja zmogljivost in gostota kot prejšnje družine Max.

• Nehlapni, takojšen zagon brez zunanjega pomnilnika.

• Zmanjša zunanje komponente, prihrani prostor PCB in stroške.

Slabosti

• Omejena logična zmogljivost v primerjavi s sodobnimi FPGA.

• Manjka napredne bloke, kot so DSP ali hitri oddajniki.

• Višji stroški na enoto kot ASIC pri zelo velikih količinah.

• Zahteva orodja HDL in programiranje znanja.

• Fiksna arhitektura omejuje prožnost pri zapletenem usmerjanju.

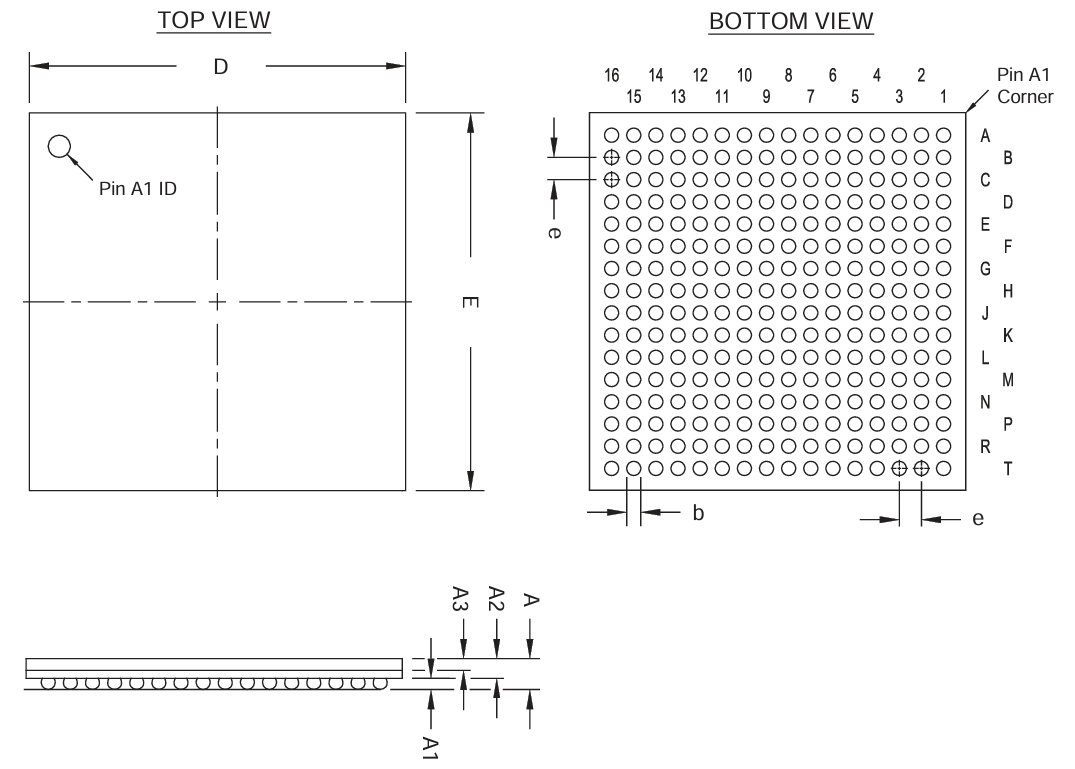

Dimenzije embalaže EPM1270F256C4N

Tip	Parameter
Vrsta paketa	256-FBGA (17 × 17 mm)
Dimenzija D (telo)	17,0 mm
Dimenzija E (telo)	17,0 mm
Žoga (e)	1,0 mm
Premer kroglice (b)	0,60 mm
Skupna višina (a)	1,70 mm (max)
Višina (A1)	0,25 mm (min)
Debelina paketa (A2)	1,35 mm (Typ)
Debelina substrata (A3)	0,25 mm (Typ)
PIN A1 identifikator	Kotna znamka (top pogled)

Proizvajalec EPM1270F256C4N

EPM1270F256C4N izdeluje Altera, podjetje, ki je priznano za svoje vodstvo v programirljivih logičnih napravah, zlasti CPLD -jev in FPGA.Altera, ustanovljena leta 1983, je postala pionir v programirljivi polprevodniški tehnologiji in si ustvarila močan ugled za zagotavljanje inovativnih, stroškovno učinkovitih in visokozmogljivih logičnih rešitev.Leta 2015 je Altera pridobila Intel Corporation, integriranje svojih izdelkov v Intelovo programirljivo skupino rešitev.Danes je družina MAX II, ki vključuje EPM1270F256C4N, še naprej podprta in distribuirana pod blagovno znamko Intel, ki združuje Alterovo zapuščino programirljivega logičnega strokovnega znanja z Intelovo globalno lestvico, napredno proizvodnjo polprevodnikov in dolgoročno zanesljivost oskrbe.

Zaključek

EPM1270F256C4N ponuja programiranost na in takojšnji, na osnovi bliskavice z uravnoteženo logično zmogljivostjo, nizko porabo energije in široko podporo za napetost V/I.Omogoča zanesljivo delovanje za premostitev, logiko lepila, sistemski nadzor in razširitev V/I, hkrati pa vključuje možnosti, kot so uporabniški pomnilnik bliskavice in programiranost v sistemu.Čeprav ima manj virov kot sodobni FPGA in nima naprednih funkcij, kot so bloki DSP, to nadomešča z nižjimi stroški, preprostostjo in zmanjšano potrebo po dodatnih komponentah.Na splošno je močna izbira za vgrajene in industrijske sisteme, ki potrebujejo učinkovitost, prožnost in zanesljivo delovanje.
