Miniaturni odklopnik (MCB): princip delovanja, vrste, ocene in vodnik za izbiro

Ta članek vam pomaga razumeti, kaj je miniaturni odklopnik (MCB) in kako ščiti električni tokokrog pred preobremenitvijo in kratkim stikom.Spoznali boste njegove glavne dele, kako deluje in zakaj prekine napajanje med napakami.Razlaga tudi vrste krivulj izklopa, konfiguracije polov in ocene prekinitvene zmogljivosti.Nazadnje boste videli običajne aplikacije in kako izbrati pravi MCB za vezje.

Katalog

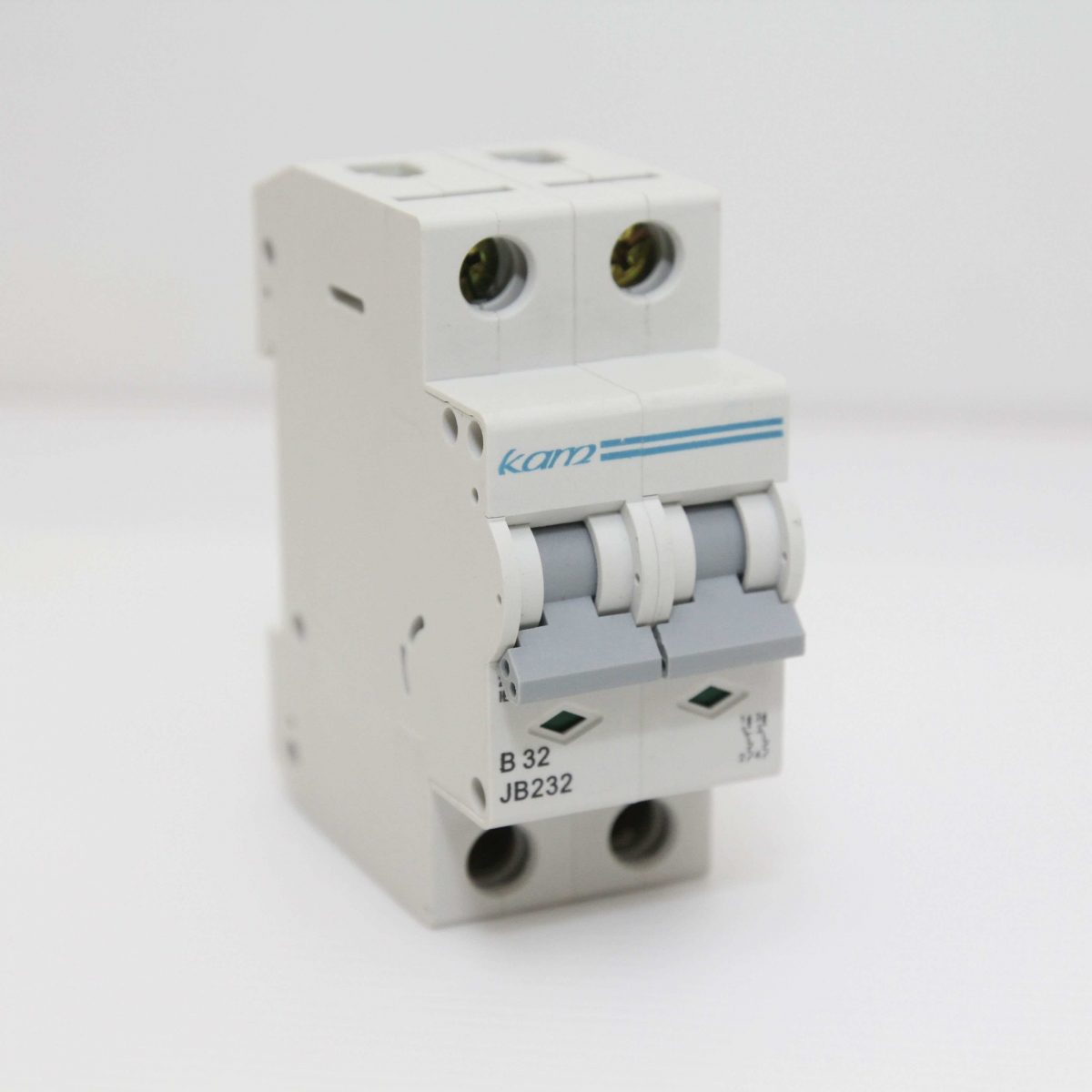

Slika 1. Miniaturni odklopnik (MCB)

Kaj je miniaturni odklopnik?

Miniaturni odklopnik (MCB) je avtomatska električna zaščitna naprava, ki se uporablja za zaustavitev čezmernega toka v tokokrogu.Njegov glavni namen je zaščititi žice in povezano opremo pred poškodbami zaradi preobremenitve ali kratkega stika.Ko se pojavi neobičajni tok, MCB odklopi napajanje, da zagotovi varno namestitev.Za razliko od varovalke jo je mogoče ponastaviti in ponovno uporabiti, ko je napaka odpravljena.Zaradi te zaščite za večkratno uporabo se MCB-ji pogosto uporabljajo v domovih, zgradbah in majhnih električnih panelih.

Izdelava miniaturnega odklopnika

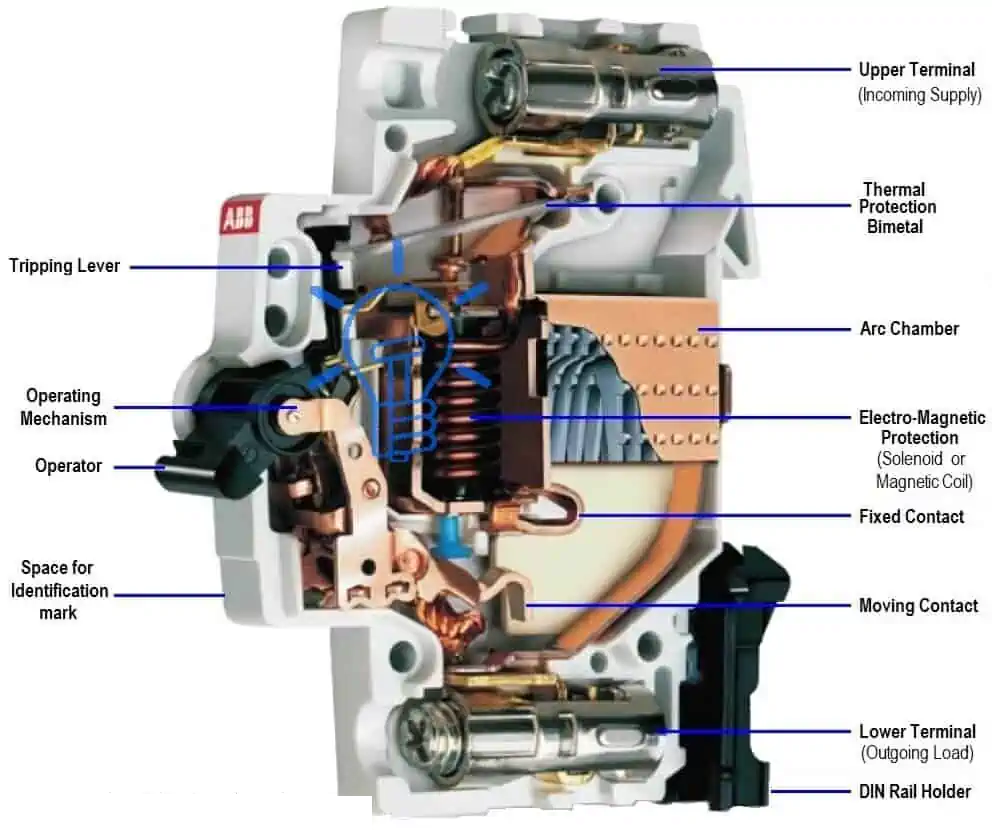

Slika 2. Notranji deli miniaturnega odklopnika

• Zgornji terminal (dohodna dobava)

Zgornji terminal povezuje vir napajanja z odklopnikom.Zagotavlja varno električno vstopno točko za vhodni vodnik.Ta terminal zagotavlja stabilen prenos toka v notranje kontakte.

• Spodnji terminal (izhodna obremenitev)

Spodnja sponka povezuje odklopnik z zaščitenim tokokrogom.Tok teče iz odklopnika skozi to točko proti bremenu.Omogoča tesno in zanesljivo povezavo ožičenja.

• Bimetalna toplotna zaščita

Bimetalni trak zaznava toploto, ki jo povzroči presežek toka.Ko temperatura naraste, se upogne in pripravi mehanizem za izklop napajanja.Ta del deluje kot temperaturni varnostni element.

• Elektromagnetna tuljava (magnetna zaščita)

Magnetna tuljava se takoj odzove na zelo visoke nivoje toka.Proizvaja magnetno silo, ki aktivira sprostitveni mehanizem.To zagotavlja hitro reakcijo pri hudih okvarah.

• Fiksni kontakt

Fiksni kontakt je stacionarna prevodna točka znotraj odklopnika.Ostaja na mestu, medtem ko se gibljivi kontakt odpira ali zapira ob njem.Skozi ta kontaktni par običajno teče električni tok.

• Premikanje stika

Premični kontakt fizično odpre in zapre vezje.Loči se od fiksnega kontakta, ko odklopnik deluje.To dejanje varno prekine električni tok.

• Obločna komora (ločna žleb)

Obločna komora vsebuje kovinske plošče, ki delijo in hladijo električni oblok.Zmanjšuje toploto in preprečuje poškodbe znotraj odklopnika.To ščiti napravo in bližnjo napeljavo.

• Delovni mehanizem

Upravljalni mehanizem povezuje notranji sprostitveni sistem z ročajem.Nadzoruje odpiranje in zapiranje kontaktov.Prav tako zaklene odklopnik v položaju ON ali OFF.

• Izklopna ročica

Sprožilna ročica prenaša gibanje z zaščitnih elementov na kontakte.Ko je aktiviran, sprosti sistem zapaha.To omogoča samodejno prekinitev povezave.

• Operator (preklopni ročaj)

Ročaj omogoča ročno preklapljanje odklopnika.Varno lahko vklopi ali izklopi vezje.Prikazuje tudi stanje odklopnika.

• Držalo za DIN letev

Nosilec omogoča enostavno montažo v notranjost razdelilnikov.Odklopnik pritrdi na standardno tirnico.To poenostavi namestitev in zamenjavo.

Načelo delovanja MCB

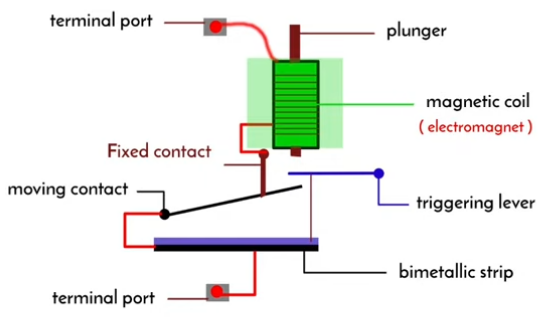

Slika 3. Diagram delovnega mehanizma MCB

Ko teče normalen tok, gre elektrika nemoteno skozi kontakte.Med preobremenitvijo se v zaznavnem elementu nabere toplota in po kratkem zamiku sproži sprostitveni mehanizem.Zapah se odklene in kontakti se ločijo ter prekinejo tokokrog.V stanju kratkega stika močna magnetna sila takoj aktivira mehanizem.Kontakti se hitro odprejo in med njimi nastane električni oblok.Oblok vstopi v komoro obloka, kjer se razcepi in ohlaja, dokler ne izgine.Ko je napaka odpravljena, je mogoče odklopnik ponastaviti in vezje ponovno vzpostaviti.

Vrste MCB na podlagi krivulje izklopa

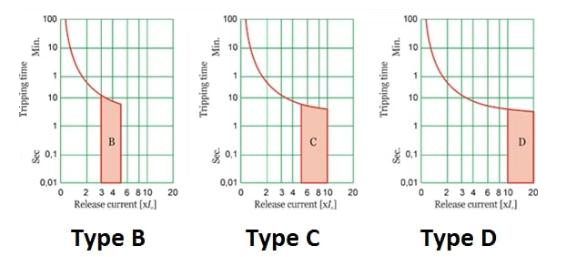

Slika 4. Vrste krivulje izklopa MCB (B, C, D)

Tip B MCB

MCB tipa B je zasnovan za tokokroge z nizkim udarnim tokom.Izklopi se, ko tok doseže približno tri do petkratno nazivno vrednost.Zaradi tega je primeren za razsvetljavo in gospodinjsko ožičenje.Majhne naprave in uporovne obremenitve delujejo zanesljivo s to zaščito.Odklopnik se hitro odklopi, da zaščiti kable pred pregrevanjem.Običajno se uporablja v stanovanjskih električnih ploščah.

Tip C MCB

MCB tipa C je namenjen opremi z zmernim zagonskim tokom.Deluje s približno pet do desetkratnim nazivnim tokom.To omogoča napravam, kot so ventilatorji in majhni motorji, normalen zagon.Usklajuje zaščito in toleranco do začasnih valov.Številne komercialne zgradbe uporabljajo ta tip odklopnika.Je najpogostejša izbira za vezja za splošne namene.

Tip D MCB

MCB tipa D je izdelan za visoke obremenitve ob udarnem toku.Izklopi se šele, ko tok doseže približno deset do dvajsetkratno nazivno vrednost.Težki motorji in transformatorji potrebujejo to zakasnitev za pravilen zagon.Odklopnik preprečuje neprijetno sprožitev med vklopom.Industrijski stroji pogosto uporabljajo to kategorijo.Ščiti tokokroge, hkrati pa podpira velike zagonske tokove.

Vrste MCB glede na število polov

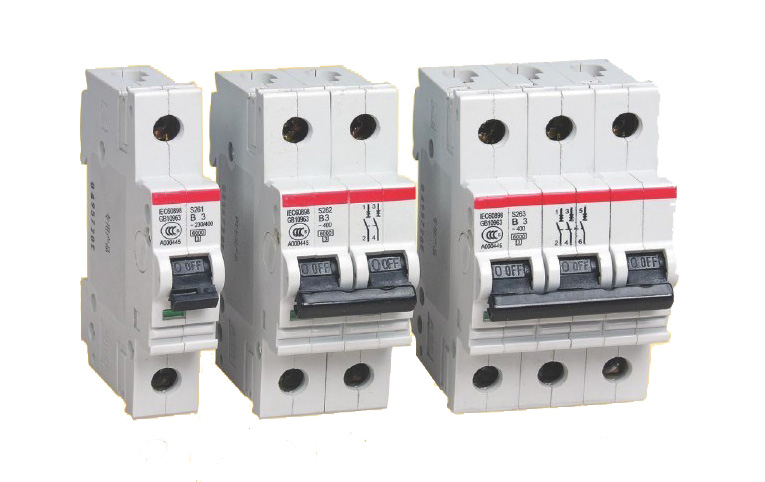

Slika 5. Konfiguracije polov MCB

MCB se razlikujejo tudi po tem, koliko žic odklopijo skupaj.Vrsta pola je odvisna od napajalnega sistema tokokroga.

Enopolni (SP)

Enopolni MCB ščiti en vodnik pod napetostjo v enofaznem tokokrogu.Ko pride do napake, odklopi samo fazno žico.Ta konfiguracija se običajno uporablja za svetlobna vezja.Stanovanjske razdelilne plošče pogosto uporabljajo odklopnike SP.Je kompakten in enostaven za namestitev.Nevtralni ostane neposredno povezan v tej nastavitvi.

Dvopolni (DP)

Dvopolni MCB odklopi fazne in nevtralne vodnike skupaj.To zagotavlja popolno izolacijo vezja.Izboljša varnost med vzdrževanjem in odpravljanjem težav.Naprave, kot so grelniki vode, pogosto uporabljajo to konfiguracijo.Napajanje postane popolnoma ločeno od bremena.Pogost je pri zaščiti enofazne opreme.

Tropolni (TP)

Tripolni MCB ščiti tri vodnike pod napetostjo v trifaznem sistemu.Med napako se vse faze odklopijo hkrati.To preprečuje poškodbe faznega neravnovesja opreme.Industrijski motorji in stroji običajno uporabljajo to ureditev.Zagotavlja enakomerno izolacijo po dovodnih vodih.Trifazne plošče se za uravnoteženo zaščito zanašajo na odklopnike TP.

Vrste MCB glede na prekinitveno zmogljivost

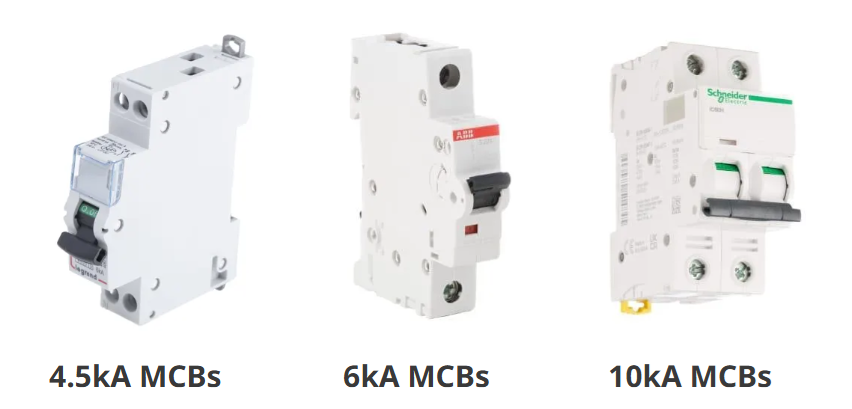

Slika 6. Ocene izklopne zmogljivosti MCB

MCB so razvrščeni glede na največji tok napake, ki ga lahko prekinejo.To je odvisno od moči električnega napajanja na mestu namestitve.

4,5kA MCB

4,5kA MCB je miniaturni odklopnik z izklopno močjo kratkega stika 4,5 kiloamperov.Zasnovan je za lokacije z nižjo stopnjo napake, kjer je razpoložljivi tok kratkega stika relativno majhen.To običajno ustreza lahkim distribucijskim točkam z daljšimi napajalnimi kabli, ki zmanjšajo tok napake.V teh omrežjih lahko MCB z izklopno zmogljivostjo 4,5 kA varno prekine napake znotraj nazivne meje.Običajno je v osnovnih potrošniških enotah, kjer navzgornji vir ni zelo "trd".Ključna točka je, da 4,5 kA ustreza šibkejšim omrežjem z omejenim predvidenim kratkostičnim tokom.

6kA MCB

6kA MCB je miniaturni odklopnik, ki lahko prekine do 6 kiloamperov toka napake.Uporablja se tam, kjer lahko električno napajanje povzroči zmeren nivo kratkega stika na razdelilni plošči.To pogosto vključuje tipična stanovanjska in majhna komercialna omrežja, ki jih napajajo bližnji transformatorji.V primerjavi z napravami s 4,5 kA MCB z izklopno zmogljivostjo 6 kA zagotavlja večjo stopnjo odpornosti proti napakam pri močnejših virih napajanja.Pomaga zagotoviti, da lahko odklopnik odpravi višji predvideni tok kratkega stika brez poškodb.Za mnoge gradbene instalacije je 6kA pogosto uporabljen razred prekinitvene moči.

10kA MCB

10kA MCB je miniaturni odklopnik, ki lahko varno prekine do 10 kiloamperov toka kratkega stika.Namenjen je točkam z visoko stopnjo napak, kjer je vir napajanja močan in impedanca nizka.To vključuje plošče bližje transformatorjem, večje komercialne stikalne plošče in številne industrijske distribucijske odseke.MCB z izklopno zmogljivostjo 10 kA zagotavlja višjo vzdržljivost pri hudih pogojih kratkega stika.Zmanjšuje tveganje odpovedi odklopnika, ko je predvideni okvarni tok visok.Skratka, 10 kA je izbrano za močnejša omrežja z večjim razpoložljivim kratkostičnim tokom.

Ocene in specifikacije MCB

Parameter	Specifikacija
Nazivni tok (v)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Ocenjeno delovna napetost (Ue)	230/400V AC
Ocenjeno pogostost	50/60 Hz
Število drogovi	1P, 1P+N, 2P, 3P, 3P+N (4P)
Krivulja potovanja razred	B, C, D (včasih K, Z)
Ocenjeno prekinitvena zmogljivost kratkega stika	4,5kA, 6kA, 10kA (oznaka kA)
standardno / oznaka skladnosti	IEC 60898-1 (ali IEC 60947-2)
Nazivna izolacija napetost (Ui)	npr. 500 V
Nazivni impulz vzdržljiva napetost (Uimp)	npr. 4kV, 6kV
energija omejevalni razred	Razred 3 (če označeno)
Terminal razpon velikosti prevodnika	npr. 1–25 mm² (odvisno od modela)
Terminal zatezni moment	npr. 2,0 N·m (odvisno od modela)
Mehanski vzdržljivost	npr. 10.000–20.000 operacij (če je navedeno)
Električni vzdržljivost	npr. 4000 operacije (če je navedeno)
Stopnja zaščita (IP)	IP20 (tipično za naprave v ohišjih)

Primerjava med MCB in varovalko

Tako MCB kot varovalke ščitijo tokokroge pred prevelikim tokom, vendar se razlikujejo po delovanju in ravnanju po napaki.Spodnja tabela primerja njihovo funkcionalno obnašanje.

Parameter	MCB	Varovalka
Po izletu ukrepanje	Možnost ponastavitve	Mora biti zamenjal
Napaka indikacija	jasno položaj ON/OFF/TRIP	Pogosto nejasno razen če obstaja pregoreli indikator
Preklapljanje funkcijo	Lahko se uporablja kot stikalo	Ni predvideno za zamenjavo
Ponovno uporabite po napaka	Za večkratno uporabo po ponastavitvi	Za enkratno uporabo element
Odziv doslednost	Določeno potovanje obnašanje krivulje	Odvisno od vrsto in stanje varovalke
Preobremenitev zaščito	Vgradna preobremenitveni odklop	Ja, ampak odvisno od lastnosti varovalke
Kratek stik prekinitev	Ocenjeno prekinitvena zmogljivost (označeno kA)	visoko prekinitvena sposobnost za številne vrste varovalk
Izpadi po potovanju	Nizka (ponastavi)	višje (zamenjaj, preveri oceno, namesti)
Vzdrževanje napor	Nizka rutina ravnanje	Zahteva rezervne zaloge in zamenjava
Kontaktna obraba	ima mehanski stiki, ki starajo	Brez premikanja delov v elementu
Ravnanje z oblokom	Notranji lok komora	Lok obdelan znotraj telesa varovalke med taljenjem
Selektivnost nadzor	Pogosto usklajeno z gorvodnimi odklopniki	Lahko zelo selektivno z ustreznim razvrščanjem varovalk
Delovanje povratne informacije	Vidno položaj ročaja	Element stanje ni vedno vidno
Tipično način okvare	Kontakt/mehanizem nositi skozi dolgo življenjsko dobo	Element se topi trajno v obratovanju

Uporaba miniaturnih odklopnikov

1. Tokokrogi stanovanjske razsvetljave

MCB ščitijo tokokroge razsvetljave pred preobremenitvami, ki jih povzročijo napake v ožičenju ali preveč napeljav na eni liniji.Zagotavljajo hiter odklop, ko tok preseže varne meje za vodnik.Ko je težava odpravljena, je ponastavitev preprosta.To olajša vzdrževanje hišnih razdelilnih plošč.

2. Tokokrogi vtičnic (posode).

Vtičnice za splošne namene lahko vidijo spreminjajoče se obremenitve naprav in orodij.MCB pomaga zaščititi ožičenje, ko je priključenih več naprav hkrati.Zmanjšuje tveganje pregretja kabla zaradi trajnega prevelikega toka.To je običajna uporaba v domovih in majhnih pisarnah.

3. Podružnice klimatskih naprav in HVAC

Razcepljene klimatske enote in majhna oprema HVAC so pogosto zaščitene z namenskimi avtomatskimi odklopniki.Odklopnik izolira eno enoto za servisiranje, ne da bi izklopil celotno ploščo.Prav tako ščiti napajalni vod, ki napaja opremo.To ohranja napake lokalizirane v enem krogu.

4. Grelniki vode in mali fiksni aparati

Veliko fiksnih bremen deluje dlje časa, zato mora biti zaščita vezja stabilna in zanesljiva.MCB zagotavljajo samodejni odklop, ko pride do nenormalnega toka.Omogočajo tudi priročno izolacijo za vzdrževanje.To je običajno v stanovanjih in poslovnih straniščih.

5. Razdelilne deske in podpaneli

MCB se uporabljajo kot odhodni podajalniki v glavnih panelih in podpanelih.Ščitijo razvejne tokokroge in pomagajo organizirati obremenitve po območju ali funkciji.To izboljša izolacijo napak in zmanjša čas za odpravljanje težav.

6. Komercialna razsvetljava in električni tokokrogi

Pisarne, trgovine in majhne zgradbe uporabljajo veliko ločenih tokokrogov za razsvetljavo, vtičnice in opremo.MCB ščitijo vsako vezje neodvisno, da omejijo vpliv napake.To ohranja delovanje bistvenih odsekov, če eno vezje prekine.Podpira varnejše vsakodnevno delovanje.

7. Nadzorne plošče in pomožna vezja za avtomatizacijo

Krmilno ožičenje za releje, senzorje in pomožne napajalnike pogosto potrebuje kompaktno zaščito.MCB se prilegajo nadzornim ploščam na DIN-letev in zagotavljajo jasno izolacijo.Pomagajo preprečiti, da bi se majhne napake razširile na druge krmilne dele.To je običajno v industrijskih krmilnih omarah.

8. Mali motorji in črpalke (zaščita vej)

Veliko majhnih motorjev se napaja iz namenskih razvejnih tokokrogov, zaščitenih z MCB.Odklopnik hitro loči tokokrog motorja med nenormalnimi trenutnimi pogoji.Omogoča tudi preprosto ON/OFF izolacijsko točko na plošči.To se pogosto uporablja za ojačevalnike, ventilatorje in majhne črpalke.

Kako izbrati pravi MCB?

1. korak: Določite obremenitev vezja in izberite nazivni tok

Začnite tako, da navedete priključeno obremenitev in običajni tok tokokroga.Izberite nazivni tok MCB, ki lahko prenaša pričakovani tok bremena brez motečega izklopa.Če se obremenitev spreminja, se pri izbiri osredotočite na najvišji normalni delovni tok in ne na občasne kratke konice.Naj bo nazivna vrednost usklajena z zmogljivostjo vodnika tokokroga, uporabljenega v tej liniji.Ta korak nastavi osnovno "velikost" miniaturnega odklopnika.

2. korak: Izberite krivuljo potovanja glede na obnašanje ob udarcu

Preverite, ali ima obremenitev visok začetni udarec, kot so motorji, kompresorji ali transformatorji.Uporabite krivuljo, ki tolerira pričakovani vpad, hkrati pa zagotavlja hiter odklop za napake.Tip B ustreza obremenitvam z nizkimi sunki, tip C ustreza opremi z zmernimi udarci, tip D pa opremi z visokim udarcem.Izberite krivuljo, ki ustreza temu, kako se obremenitev začne, ne samo temu, kako se imenuje.To preprečuje ponavljajoče se moteče izklope med zagonom.

3. korak: Izberite število polov, ki ustrezajo napajalnemu sistemu

Ugotovite, ali je vezje enofazno ali trifazno in ali morate izolirati nevtralno fazo.Uporabite SP za en vodnik pod napetostjo, DP za izolacijo faze in nevtralnega skupaj ter TP za trifazne vode.Za trifazno z nevtralno izolacijo izberite zaščito v slogu TPN/4P, kot zahteva zasnova sistema.Pri izbiri polov gre za varno ločitev pravih vodnikov skupaj.Ta korak zagotavlja pravilno izolacijo in združljivost ožičenja.

4. korak: Preverite predvideno raven kratkega stika in izberite prekinitveno moč (kA)

Ocenite razpoložljivi tok napake na mestu namestitve z uporabo podatkov o dobavi ali izračuna kratkega stika.Izberite oceno prekinitvene zmogljivosti (na primer 4,5 kA, 6 kA ali 10 kA), ki je enaka ali višja od predvidenega toka kratkega stika.Močnejši napajalniki in plošče bližje transformatorjem običajno potrebujejo višji kA MCB.Pri tej izbiri gre za varno prenašanje in prekinitev največje stopnje napake.Je eden najpomembnejših varnostnih pregledov.

5. korak: Končno preverjanje ujemanja oznak za izbrani MCB

Potrdite, da se imenska tablica izbranega avtomatskega odklopnika ujema z zahtevami za poli, krivuljo in prekinitveno zmogljivost.Znova preverite, ali je izbrana vrednost toka v skladu s pričakovano stopnjo obremenitve in omejitvijo zasnove vezja.Zagotovite, da je izbira odklopnika dosledna v podobnih tokokrogih v isti plošči, da bo koordinacija zaščite predvidljiva.Če je stopnja napake negotova, uporabite varnejšo možnost z izbiro višjega razreda prekinitvene zmogljivosti.Ta zadnji korak zmanjša napake neujemanja pred namestitvijo.

Zaključek

MCB odklopi napajanje med nenormalnim tokom in ga je mogoče ponastaviti, ko je napaka odpravljena.Pravilna izbira je odvisna od obremenitvenega toka, obnašanja pri zagonu, vrste napajanja in stopnje napake.Poznavanje njegovih vrst in ocen pomaga zagotoviti varno in stabilno zaščito vezja.Pravilna uporaba zmanjša škodo in izboljša električno varnost.
