TMS320C6713BZDP225 DSP Vodnik: funkcije, pinout, aplikacije, alternative in podatkovni list

Ta vodnik govori o TMS320C6713BZDP225, digitalnem procesorju signala za visoke hitrosti (DSP).Pojasnjuje, kako deluje čip, za kaj se uporablja in zakaj je to močna izbira za delovna mesta, ki potrebujejo hitro in natančno obdelavo.Vodnik zajema ključne funkcije čipa, kot so njegova hitrost 225 MHz, podpora s plavajočo točko, velik pomnilnik in koristna vgrajena orodja, kot so zvočna vrata in pomnilniški vmesniki.Pokaže tudi, kako ga povezati, kako ga programirati korak za korakom, kje ga je mogoče uporabiti in katere druge podobne dele lahko izberete po potrebi.

Katalog

TMS320C6713BZDP225 Pregled

The TMS320C6713BZDP225 je močan digitalni procesor signala s plavajočimi točkami (DSP), zasnovan za ravnanje z visokimi in visoko natančnimi nalogami.Ta čip, ki pripada platformi DSP TMS320C6000 ™, zlasti družini C67X, deluje s hitrostjo 225 MHz in prinaša do 1350 MFLOPS in 1800 mips procesne moči.Zgrajena okoli izboljšane zelo dolge arhitekture besed (VLIW), lahko vzporedno izvaja do osem navodil na cikel.Naprava integrira 264 kb RAM-a na čipu in podpira zunanji pomnilnik, kot sta SRAM in SDRAM skozi 32-bitni zunanji pomnilniški vmesnik (EMIF).Ponuja tudi robustno periferno podporo, vključno z večkanalnimi zvočnimi serijskimi vrati (MCASP), serijska vrata (MCBSP), 16-bitnim gostiteljskim vmesnikom (HPI) in 16-kanalnim krmilnikom EDMA za učinkovito gibanje podatkov.

Danes zavarujte svoja množična naročila TMS320C6713BZDP22, da bodo vaši projekti delovali brez odlašanja.

TMS320C6713BZDP225 CAD modeli

TMS320C6713BZDP225 simbol

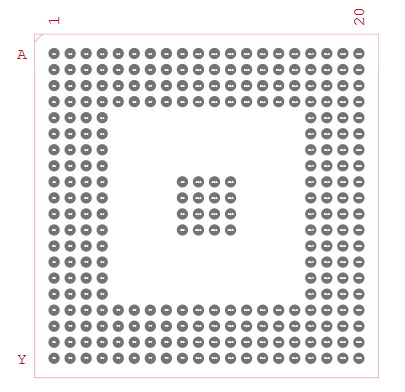

TMS320C6713BZDP225 FITPInt

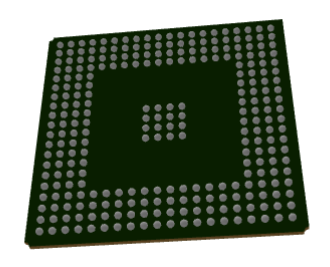

TMS320C6713BZDP225 3D model

Funkcije TMS320C6713BZDP225

Jedrna arhitektura: Procesor temelji na arhitekturi VLIW, ki mu omogoča vzporedno izvajanje do osem navodil med vsakim urnim ciklom.Ta arhitektura poveča pretok in učinkovitost, zaradi česar je čip primeren za računalniško intenzivne aplikacije, kot sta obdelava in analiza signalov.

Hitrost ure: Čip, ki deluje s frekvenco 225 MHz, zagotavlja zmogljivosti za obdelavo visokih hitrosti.Ta hitrost ure zagotavlja uravnotežen kompromis med zmogljivostjo in porabo energije, kar je dobro v vgrajenih in industrijskih sistemih.

Uspešnost: Z zmožnostjo izvajanja do 1350 milijonov operacij s plavajočimi točkami na sekundo (MFLOPS) in 1800 milijonov navodil na sekundo (MIPS) ta DSP učinkovito obravnava zapletene algoritme in obsežne številčne izračune.

Pomnilnik na čipu: Procesor integrira 264 kb hitrega pomnilnika na čipu.To omogoča hiter dostop do pomembnih podatkov in navodil, zmanjšanje zamud in izboljšanje hitrosti izvajanja.

Zunanji pomnilniški vmesnik: Namenski 32-bitni zunanji pomnilniški vmesnik (EMIF) podpira široko paleto zunanjih pomnilniških naprav, vključno s SRAM, SDRAM in Flash.To omogoča sistemu, da razširi zmogljivost pomnilnika na podlagi zahtev aplikacije.

Delovna napetost: Čip deluje na nizki jedrni napetosti 1,26 V, da se zmanjša poraba energije, hkrati pa ohranja združljivost s standardi 3.3V V/I, kar je pogosto v mnogih vgrajenih sistemih.

Večkanalna avdio serijska vrata: Vključuje dva vmesnika MCASP za prenos in prejemanje večkanalnih zvočnih podatkov.Ta pristanišča so pomembna v aplikacijah, kot so mešanje zvoka, prepoznavanje glasu in digitalna obdelava glasbe.

Večkanalna serijska vrata : Dva MCBSP ponujata visoko hitrostno serijsko komunikacijo za povezovanje s kodeki, digitalnimi senzorji ali drugimi serijskimi napravami.Zagotavljajo prilagodljivost pri prenosu tako zvočnih kot kontrolnih podatkov.

Vmesnik gostitelja (HPI): 16-bitni HPI omogoča hiter in neposreden komunikacijski kanal med DSP in gostiteljskim procesorjem, ki omogoča učinkovito izmenjavo podatkov med odpravljanjem napak ali operacij sistema.

TMS320C6713BZDP225 Diagram pinout

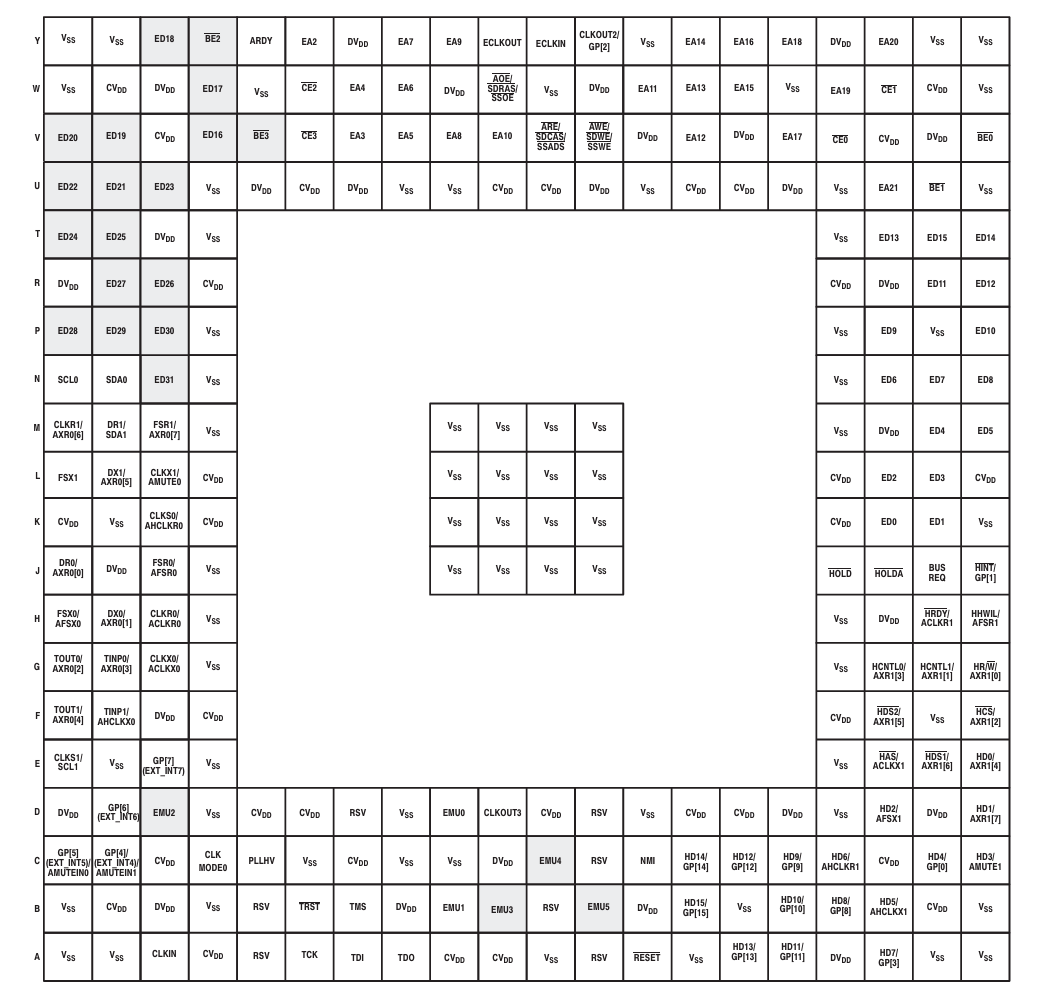

Ta diagram pinout prikazuje, kako je vsaka povezava (ali "krogla") razporejena na dnu čipa TMS320C6713BZDP225, ki uporablja paket BGA z 225 kroglicami.Vrstice (A do Y) in stolpci (1 do 15) tvorijo mrežo, vsak kvadrat pa prikazuje, kakšna funkcija ali napajalnik je dodeljen tej lokaciji.Čip ima veliko napajalnih zatičev, kot so VSS (Ground) in CVDD ali DVDD (napajanje), ki se razširijo naokoli, da se čip enakomerno poganja.Zatiči, kot so Clkin, Reset, TMS, TDI in TDO blizu dna, se uporabljajo za programiranje in odpravljanje napak z JTAG.

Drugi zatiči povezujejo procesor z zunanjimi deli, kot so pomnilnik in druge naprave.Sem spadajo naslovne vrstice (EAX), podatkovne vrstice (EDX), Chip Selects (CEX) in krmilni signali (Hold, Busreq itd.).Opazili boste tudi zatiče za serijsko komunikacijo, kot so MCBSP, in splošni v/OS (GPIO), s čimer je čip prilagodljiv za številne modele.Sredi čipa je več VSS in VDD zatičev združenih, da bi pomagali pri stabilni moči in toplotni ravnovesju.Ta postavitev pomaga, da procesor nemoteno deluje, še posebej, ker je zasnovan za naloge za digitalno obdelavo digitalnih signalov.

TMS320C6713B FUNKCIJS

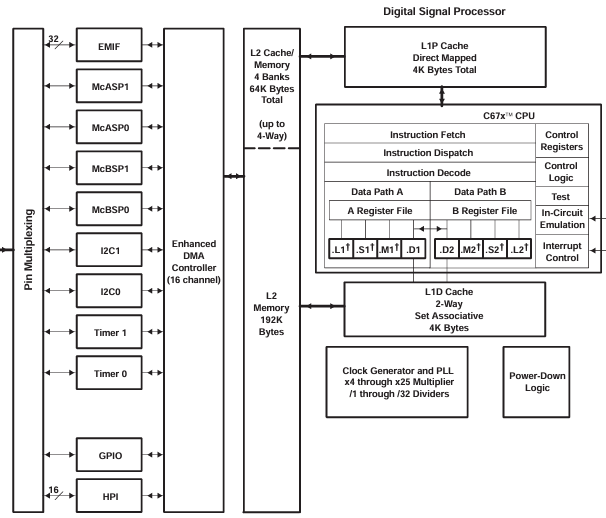

Funkcionalni blok diagram TMS320C6713B, vključno s TMS320C6713BZDP225, prikazuje, kako deluje ta digitalni procesor signala (DSP) in se povezuje z drugimi komponentami.V središču je jedro C67X+ CPU, ki uporablja posebno vrsto dizajna, imenovano VLIW (zelo dolga beseda poučevanja).To mu omogoča, da hkrati izvaja do osem navodil, zaradi česar je zelo hitro za naloge, kot je zvok ali obdelava signalov.Procesor ima dve glavni podatkovni poti, pot A in pot B, vsaka s svojim naborom registrov in enot za ravnanje z matematičnimi in logičnimi operacijami.To pomaga procesorju hitro in učinkovito ravnati s kompleksnimi izračuni.

Za pomnilnik DSP vključuje L1 predpomnilnike za navodila in podatke (4kb vsak) in večji pomnilnik L2 (192KB), ki lahko delujejo kot predpomnilnik ali se neposredno uporabijo.Na voljo je tudi regulator predpomnilnika/pomnilnika, ki upravlja do štirih 64KB pomnilniških blokov, kar pomaga pospešiti dostop do podatkov.Čip vključuje krmilnik DMA s 16 kanali za premikanje podatkov med pomnilnikom in perifernimi napravami, ne da bi upočasnil CPU.Podpira različne vmesnike, kot so EMIF za zunanji pomnilnik, MCASP in MCBSP za serijsko komunikacijo, I2C, Timers, GPIO in HPI za interakcijo gostitelja.Te so povezane s pomočjo multipleksiranja PIN, kar omogoča prilagodljivo konfiguracijo na podlagi potreb projekta.Ima tudi urni sistem s PLL, ki prilagodi hitrost z množenjem ali deljenjem vhodne ure, in logiko napajanja, da prihrani energijo.Za odpravljanje napak in nadzor sistema vključuje emulacijo v krogu in nadzor prekinitve.

TMS320C6713BZDP225 Specifikacije

Tip	Parameter
Proizvajalec	Teksaški inštrumenti
Serija	TMS320C67X
Embalaža	Pladenj
Status dela	Aktivno
Tip	Plavajoča točka
Vmesnik	Gostiteljski vmesnik, I2C, MCASP, MCBSP
Urna hitrost	225MHz
Nehlapni spomin	Zunanji
Na čipu RAM	264KB
Napetost - V/I.	3.30V
Napetost - jedro	1.26V
Delovna temperatura	0 ° C ~ 90 ° C (TC)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	272-BBGA
Paket dobaviteljskih naprav	272-BGA (27x27)
Številka osnovnega izdelka	TMS320

TMS320C6713BZDP225 aplikacije

Obdelava zvoka

TMS320C6713BZDP225 se v avdio sistemih pogosto uporablja zaradi svojih zmogljivosti z visoko zmogljivostjo in obdelavo.Idealen je za naloge, kot so izenačenje, filtriranje, odpoved odmeva, ustvarjanje zvočnih učinkov in nadzor dinamičnega območja v digitalnih mešalnikih, procesorji učinkov in studijsko opremo.Njegova podpora za večkanalne serijska vrata (MCASP in MCBSP) je kot nalašč za zvočne vhodne/izhodne operacije, sisteme za prepoznavanje glasu, digitalne glasbene instrumente in visokokakovostne sisteme ojačanja zvoka.

Telekomunikacije

Na področju telekomunikacije ima ta DSP vlogo pri ravnanju z visokimi hitrostnimi tokovi in ​​zapletenimi modulacijskimi shemami.Uporablja se pri obdelavi osnovnega pasu znotraj celičnih baznih postaj in modemov.Sposobnost procesorja za upravljanje naprednih algoritmov za popravljanje napak, zatiranje odmeva in stiskanje podatkov zagotavlja zanesljiv prenos glasov in podatkov po omrežjih.Prav tako podpira naloge za oblikovanje omrežnega prometa in obdelave paketov v usmerjevalnikih in stikalih, kar prispeva k učinkovitim in inteligentnim komunikacijskim sistemom.

Medicinsko slikanje

TMS320C6713BZDP225 se uporablja v medicinski opremi, kot so stroji za ultrazvok, CT in MRI.Omogoča hitro obdelavo slik, ki izvajajo funkcije, kot so zmanjšanje hrupa, povečanje robov in rekonstrukcija slike v času.Ta DSP s svojimi močnimi aritmetičnimi enotami in zmogljivostmi za ravnanje pomnilnika izboljšuje jasnost slike in zmanjša diagnostične zamude.Njegova odzivnost je pomembna za aplikacije, kjer so spremljanje pacientov ali vodeni postopki časovno občutljivi.

Industrijska avtomatizacija

V industrijskih kontrolnih okoljih je ta DSP zaupan za natančen nadzor motorja, robotiko in spremljanje.Obdeluje podatke senzorjev iz motorjev in aktuatorjev, da se zagotovi natančen nadzor gibanja, kar je pomembno za CNC stroje, montažne linije in robotiko.Njegova hitra obdelava signala omogoča zanesljive sisteme za nadzor povratnih informacij, kar zagotavlja energetsko učinkovitost in operativno varnost.Naprava se uporablja tudi v omrežjih pametnih senzorjev za izvajanje lokalne analize podatkov in zmanjšanje obremenitve centraliziranih sistemov.

Avtomobilski sistemi

V sodobnih vozilih ta DSP podpira tako informacijske kot tudi varnostne in varnostne aplikacije.Obravnava obdelavo zvočnih in video podatkov za avtomobilske zabavne sisteme, vključno s odpovedjo hrupa in povečanjem zvoka.Poleg tega IT obdeluje podatke senzorjev v naprednih sistemih za pomoč vozniku (ADAS) in tako pomaga pri odkrivanju predmetov, opozorilih o odhodu na voz in prilagodljivem nadzoru.Zanesljivost in hitrost omogočata, da je primerna za naloge v avtomobilski elektroniki.

Vojaški in vesoljski prostor

TMS320C6713BZDP225 se uporablja v radarskih, sonarnih in varnih komunikacijskih sistemih v obrambnih aplikacijah.Obravnava zaznavanje signala, filtriranje hrupa in analizo valovnih oblik za nadzor nad nadzorom in ciljanjem.V vesolju podpira dekodiranje satelitskih komunikacijskih signalov in obdelavo telemetrije.Sposobnost procesorja, da zdrži zahtevne obremenitve podatkov in zagotavlja izhode, zagotavlja njegovo zanesljivost v robustnih in visokih vlogah.

TMS320C6713BZDP225 Podobni deli

• TMS320C6713BGDP225

TMS320C6713BGDP225 je tesna varianta TMS320C6713BZDP225, ki ima isto hitrost 225 MHz ure in paket BGA 272 kroglic.Primarno razlikovanje je v notranji embalaži ali rahlih razlikah v proizvodnji (pogosto povezanih z razvrščanjem temperature ali materialnimi možnostmi), ki lahko vplivajo na dobavno verigo ali skladnost z regulativnimi ukrepi za določena okolja.Ker ponuja enake zmogljivosti in združljivost PIN, služi kot neposredna zamenjava spustnega padca, zaradi česar je ena najprimernejših alternativ, če BZDP225 ni na voljo.

• TMS320C6713BZDP300

TMS320C6713BZDP300 poveča zmogljivost s hitrejšo hitrostjo 300 MHz, hkrati pa vzdržuje iste zahteve po paketu BGA in napetosti.Ta povečana hitrost obdelave omogoča hitrejše izvajanje algoritmov s plavajočo točko, kar je idealno za aplikacije, ki zahtevajo večjo prepustnost, kot je napredna zvočna obdelava ali pridobivanje podatkov.Za tiste, ki želijo izboljšati zmogljivost sistema brez preoblikovanja strojne opreme, je to vrhunska nadgradnja v različici 225 MHz.

• TMS320C6713BGDP300

TMS320C6713BGDP300 ponuja enako 300 MHz procesno moč kot BZDP300, vendar lahko tako kot BGDP225 vključuje manjše razlike v notranjih embalaži ali montažnih materialih.V večini primerov aplikacij ostaja združljiv s pin in funkcionalno enak.Zaradi tega je odlična visokozmogljiva alternativa, zlasti za industrijska ali regulirana okolja, kjer bo morda potrebna fleksibilnost in skladnost komponent.

TMS320C6713BZDP225 koraki programiranja

1. Nastavite razvojno okolje

Za začetek programiranja TMS320C6713BZDP225 morate namestiti Code Composer Studio (CCS), uradno integrirano razvojno okolje Texas Instruments (IDE).To okolje podpira sestavljanje, odpravljanje napak in upravljanje projektov DSP.Priključite komplet za starter DSP (DSK) ali katero koli podprto razvojno ploščo prek USB ali JTAG vmesnik v računalnik.Prepričajte se, da je plošča pravilno napajana in da so vozniki pravilno nameščeni.Ko CCS prepozna povezavo strojne opreme, ste pripravljeni konfigurirati svoj projektni delovni prostor.

2. Ustvarite in konfigurirajte nov projekt

Zaženite CCS in ustvarite nov projekt, namenjen napravi TMS320C6713.Izberite ustrezno ciljno konfiguracijo in posebej izbrati jedro DSP C6713.Po tem konfigurirajte nastavitve prevajalnika in povezovalca, ki vključujejo določanje pomnilniških odsekov, določanje vključevanja imenikov in prilagajanje zastav za optimizacijo.Če uporabljate katere koli knjižnice drugih proizvajalcev ali TI-jevo jedro DSP/BIOS, je to tudi faza, ko jih dodate v projektno okolje.

3. Razvijte kodo aplikacije

Zdaj je čas, da napišete dejansko aplikacijo.Koda lahko zapišete v C za preprostost ali v montaži za največjo zmogljivost.C6713 podpira zelo učinkovito izvajanje algoritmov DSP, TI pa ponuja optimizirane knjižnice DSP (npr. DSPLIB, IMGLIB) za pospešitev razvoja.Poskrbite, da boste oblikovali z upravljanjem pomnilnika in učinkovito uporabili notranji RAM, medtem ko prek EMIF organizirate večje podatke v zunanjem pomnilniku.Obdelava signalov pogosto vključuje izvajanje hitre zanke, ravnanje z medpomnilniki in upravljanje prekinitev, zato ustrezno strukturirajte svojo logiko.

4. Zgradite in odpravljate odpravljanje napak

Z izvorno kodo, pripravljeno, uporabite CCS za gradnjo projekta.Postopek izdelave zbira kodo in jo poveže, da ustvari izvršljivo datoteko (.out).Ta izhod naložite v DSP prek CCS.Nato lahko začnete postopek odpravljanja napak s pomočjo orodij CCS, nastavite prelomne točke, gledate spremenljivke, pregledate registre in stopite skozi navodila.Ta korak je pomemben za lov logičnih ali časovnih težav, zlasti pri nalogah za obdelavo signalov.

5. Preizkusite in optimizirajte

Ko vaš program deluje brez napak, izvedite funkcionalno testiranje, da se zagotovi, da se obnaša, kot je predvideno v primerih praktične uporabe.Uporabite CCS -ova orodja za profiliranje in primerjalno analizo za merjenje meritev uspešnosti, kot so cikli navodil, uporaba pomnilnika in zamude obdelave.Na podlagi teh spoznanj optimizirajte svojo kodo za hitrost izvajanja in učinkovitost virov.Skupne tehnike optimizacije vključujejo odvijanje zanke, zmanjšanje dostopnosti pomnilnika in izkoriščanje vzporedne arhitekture pouka jedra VLIW DSP.

6. Namestite aplikacijo

Po testiranju in optimizaciji pripravite končno gradnjo proizvodnje.Če se bo DSP izvajal neodvisno, boste morali aplikacijo programirati v nehlapni bliskovljivi pomnilnik, tako da se samodejno zažene.Ta korak bo morda potrebna orodja, kot je programer Flash ali konfiguracija zagona.Končno dokumentirajte postopek nastavitve, pomnilniški zemljevid, strukturo izvorne kode in vedenje sistema za podporo prihodnjem razvoju, posodobitvah ali odpravljanju napak.

TMS320C6713BZDP225 PREDNOSTI

Natančnost s plavajočo točko

TMS320C6713BZDP225 ponuja izvorno podporo za operacije s plavajočo točko, ki jo loči od številnih DSP-jev s fiksno točko.Ta sposobnost močno poenostavi razvoj zapletenih matematičnih algoritmov z odpravljanjem potrebe po ročnem skaliranju in aritmetični upravljanju s fiksno točko.Natančnost s plavajoče točke je dragocena pri delu s širokimi dinamičnimi razponi ali občutljivimi podatki, s čimer zagotavljajo, da so rezultati pri testiranju tako natančnejši in lažji za potrditev.

Učinkovita arhitektura

V jedru TMS320C6713BZDP225 je zelo dolga arhitektura navodila (VLIW), ki procesorju omogoča izvajanje do osem navodil hkrati na urni cikel.Ta paralelizem bistveno poveča pretok, zaradi česar je čip dobro prilagojen za računalniško velike aplikacije, kot so FFT, filtriranje ali prilagodljive krmilne zanke.Arhitektura je zasnovana tako, da učinkovito izkorišča vzporednost na ravni pouka, kar pomaga zmanjšati zamude in izboljšati hitrost izvedbe.

Močna periferna integracija

DSP je izdelan z vsestranskimi V/I in pomnilniškimi zmogljivostmi, vključno z večkanalnimi avdio serijskimi vrati (MCASP), večkanalnimi serijskimi vrati (MCBSP) in zmogljiv 32-bitni zunanji pomnilniški vmesnik (EMIF).Ti vmesniki olajšajo integracijo z različnimi zunanjimi napravami, kot so zvočni kodeki, senzorji, pretvorniki podatkov ali zunanji pomnilnik RAM/Flash.Integrirane periferne naprave zmanjšujejo potrebo po logiki zunanjega lepila ali procesorjev, kar pomaga pri racionalizaciji sistema in nižjih stroškov razvoja.

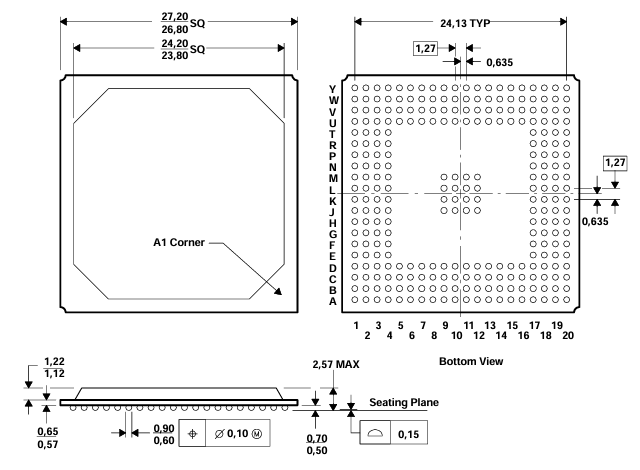

TMS320C6713BZDP225 Dimenzije embalaže

• Vrsta paketa: Plastična kroglna mreža (PBGA)

• Velikost telesa:

Nominalni: 24,20 mm × 24,20 mm

Najmanj: 23,80 mm × 23,80 mm

Največ: 24,20 mm × 24,20 mm (zunanji rob)

• Žoga: 1,27 mm tipično

• Premer kroglice: 0,90 mm (nominalno), 0,60 mm (min)

• Višina paketa: 1,22 mm (max), 1,12 mm (min)

• Sedežno letalo do krogličnega središča: 0,15 mm

• Kroglica: 20 × 20 mreže z nekaj manjkajočimi položaji (skupaj 272 kroglic)

• Koda za oris paketa: S-PBGA-N272

Oris paketa

TMS320C6713BZDP225 proizvajalec

TMS320C6713BZDP225 izdeluje Teksaški inštrumenti (TI), globalno priznani vodja v industriji polprevodnikov.S sedežem v Dallasu v Teksasu je TI ustvaril dolgoletni ugled za inovacije v analognih in vgrajenih tehnologijah obdelave.Z desetletji strokovnega znanja na področju digitalne obdelave signalov je TI razvil platformo DSP TMS320C6000 ™ (pod katero je bila predstavljena serija C6713) za reševanje zapletenih računalniških potreb po industrijah.Kot proizvajalec TI zagotavlja strog nadzor kakovosti, obsežno dokumentacijo in nadaljevanje podpore programskega orodja prek svojega ekosistema, vključno s Code Composer Studio in optimiziranimi knjižnicami DSP.Mnogi zaupajo ne le za visoko zmogljivo strojno opremo, kot je TMS320C6713BZDP225, ampak tudi za zanesljivost in dolgoročno razpoložljivost, ki jo zahtevajo kritične in industrijske aplikacije.

Zaključek

TMS320C6713BZDP225 je močan DSP, ki lahko obravnava težke naloge, kot so obdelava zvoka, komunikacijski signali, medicinski slike in pametni stroji.Deluje hitro, natančno obravnava številke in se zlahka poveže s pomnilnikom in drugimi napravami.Uporablja se na številnih področjih, kot so zvok, telekomunikacija, zdravstvena oskrba, tovarne, avtomobili in obrambni sistemi.Na voljo je tudi z dobro podporo, orodji za razvoj in dolgoročno zanesljivost.Na splošno je pametna in zanesljiva izbira za zapletene projekte, ki potrebujejo močno obdelavo.
