Vodnik FPGA XCS20-3TQ144I: Funkcije, aplikacije, alternative in podatkovni list

Ta vodnik govori o XCS20-3TQ144I, vrste čipa FPGA iz družine Spartan/XL.Pojasnjuje, kaj počne čip, kako deluje in kje ga je mogoče uporabiti.Spoznali boste njegovo logično zmogljivost, vhodne/izhodne zatiče, napetostne ravni in o tem, kako obravnava različne temperature.Zajema tudi, kako programirati čip korak za korakom, kako se signali premikajo v njem in iz nje, kako skupaj nastaviti več čipov in za kakšne projekte je dober ta čip.Članek poudarja tudi dimenzije paketov, proizvodno ozadje in primerne alternativne modele za različne potrebe po oblikovanju.

Katalog

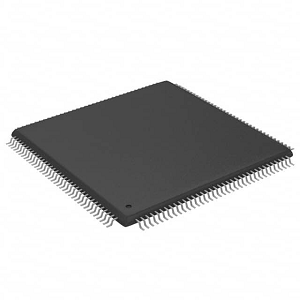

Pregled XCS20-3TQ144I

The XCS20-3TQ144I, vgrajena za zagotavljanje stroškovno učinkovite programirljive logike za aplikacije, ki potrebujejo zmerno logično gostoto in prilagodljive zmogljivosti V/I.Ponuja približno 20.000 sistemskih vrat, ki zagotavljajo dovolj logičnih virov za izvajanje digitalnih modelov.Deluje pri 3.3V z združljivostjo I/O za 3,3V in 2,5V sisteme, podpira hitrost "-3", kar označuje ravnovesje med zmogljivostjo in uporabo moči.Ocenjena je za industrijske temperature od -40 ° C do +100 ° C, zaradi česar je primeren za ostra okolja.Nanaša se na arhitekturo XC4000, z močno podporo za programiranje v sistemu in sistemske hitrosti, ki presegajo 80 MHz, nekoč idealno za obdelavo signalov, logiko prototipov in logiko nadzora v stroškovno občutljivih napravah.Družina Spartan in Spartan-XL predstavlja Xilinxovo zgodnjo generacijo FPGA, katerih cilj je uravnotežiti uspešnost in cenovno dostopnost.Zgrajena na arhitekturi XC4000, ponujajo logične funkcije, idealne za visoko obsežno, občutljive na stroškovno občutljive aplikacije.

Če je vaš projekt odvisen od te zanesljive špartanske naprave, danes zavarujte svoja naročila v velikem obsegu XCS20-3TQ144i, da zagotovite razpoložljivost, medtem ko zaloge trajajo.

XCS20-3TQ144I CAD modeli

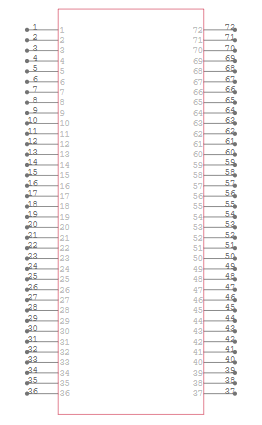

Simbol XCS20-3TQ144I

Odtis XCS20-3TQ144I

XCS20-3TQ144I 3D model

Funkcije XCS20-3TQ144I

Logična zmogljivost: XCS20-3TQ144I ponuja približno 20.000 sistemskih vrat, ki dajejo ustrezen prostor za izvajanje zapletenih digitalnih logičnih vezij.Ta zmogljivost je primerna za logične aplikacije srednjega dosega, kot so državni stroji, vmesniki in zmerne naloge obdelave signalov, ne da bi potrebovali vire FPGA z visoko gostoto.

I/o zatiči: S podporo za do 113 vhodnih/izhodnih zatičev omogoča prilagodljivo komunikacijo z zunanjimi komponentami.Te V/I linije lahko konfigurirate za različne standarde, kar omogoča, da z lahkoto povezujejo FPGA s senzorji, pomnilniškimi moduli, komunikacijskimi avtobusi in drugimi sistemskimi perifernimi napravami.

Delovna napetost: Naprava deluje na 3,3V jedrni in je združljiva s standardi 3,3V in 2,5V V/I.Ta fleksibilnost napetosti zagotavlja lažjo integracijo z mešano napetostnimi sistemi in zmanjšuje potrebo po dodatnih komponentah za premikanje nivoja v zasnovi.

Hitrost: Stopnja hitrosti -3 opredeljuje notranje značilnosti zakasnitve časa in širjenja naprave.Ta razvrstitev pomaga oceniti največje obratovalne frekvence in časovne omejitve, zlasti za sinhrone modele ali aplikacije, ki zahtevajo zanesljivo časovno delovanje.

Temperaturno območje: Ocenjeno za industrijski temperaturni območje od -40 ° C do +100 ° C, je XCS20-3TQ144i izdelano za zanesljivo delovanje v zahtevnih okoljih.Primerno je za uporabo v robustnih aplikacijah, kot so industrijska avtomatizacija, zunanji sistemi in avtomobilska elektronika, kjer je potrebna široka toplotna toleranca.

Konfiguracija : Ta FPGA podpira programiranje v sistemu, ki omogoča posodobitev in spreminjanje zasnove tudi po namestitvi čipa na PCB.Ta sposobnost je uporabna med nadgradnji prototipov in polja, saj povečuje prožnost in skrajša razvojne cikle.

Skladnost: XCS20-3TQ144I ni skladen z ROHS, kar pomeni, da lahko vsebuje svinčene ali druge omejene snovi.Čeprav je primerna za številne industrijske in zapuščene sisteme, lahko ta omejitev vpliva na njeno upravičenost do uporabe v novih izdelkih, ki jih vežejo trenutni okoljski in varnostni standardi.

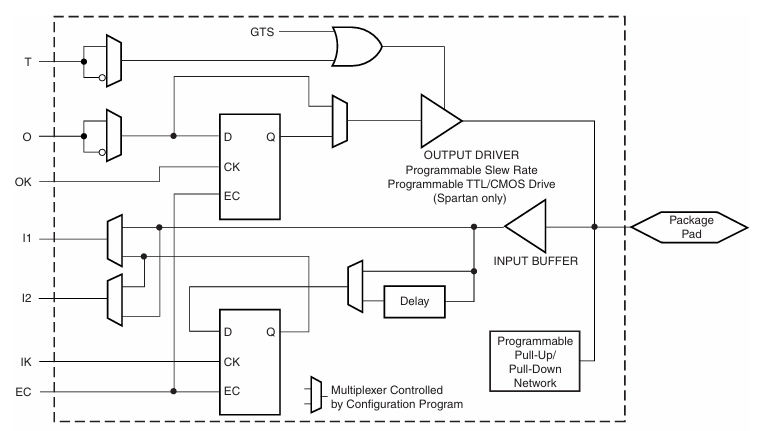

Poenostavljen blok diagram Spartan/XL IOB

Ta diagram prikazuje, kako blok I/O (IOB) v špartanskem/XL FPGA, kot je XCS20-3TQ144i, rodi signale, ki gredo v in iz čipa.Upravlja tako vhodne kot izhodne funkcije z uporabo konfiguracijske logike.Za izhod signal gre skozi multiplekser in ga je mogoče shraniti v flip-flopu, preden ga pošljete.Izhodna pot vključuje nadzor za tridržavne medpomnilnike (T), neobvezno uro (OK) in programirljive funkcije, kot sta hitrost znižanja in raven napetosti (TTL/CMO).Izhodni gonilnik pošlje končni signal na zunanji zatič čipa (paketna ploščica).Za vhod se signal iz zunanjega zatiča najprej puferira in po potrebi lahko zalaša.Nato preide skozi še en flip-flop, kjer ga je mogoče zaklepati s signalom ure.Vhodna pot vključuje programirljivo poteg ali spuščanje, da se prepreči plavajoče vrednosti.Na splošno vam IOB omogoča nadzorovanje, kako signali vstopajo in izstopajo iz FPGA s prilagodljivimi časom, napetostnimi nivoji in logičnim vedenjem, kar pomaga XCS20-3TQ144i prilagoditi se številnim različnim modelom vezja.

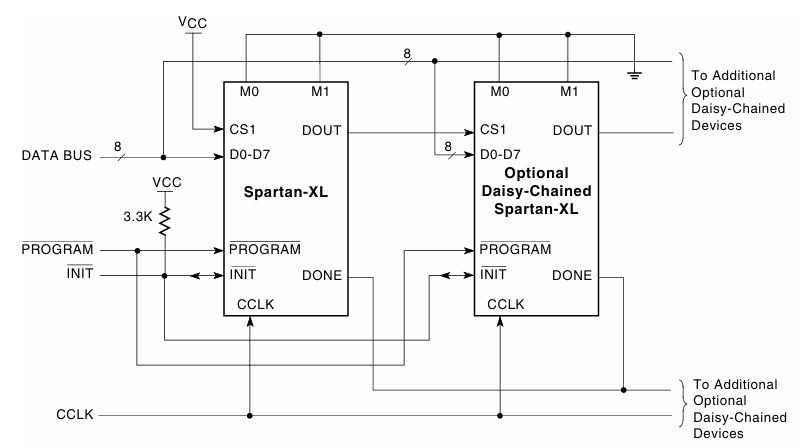

Diagram vezja SPARTAN/XL EXPRESS

Ta diagram prikazuje, kako se Spartan-XL FPGA, kot je XCS20-3TQ144I, programirajo po ekspresnem načinu z 8-bitnim podatkovnim vodilom.Prvi čip dobi podatke iz sistema prek zatičev D0 - D7.3,3KΩ upor potegne inicno črto visoko, razen če je med nastavitvijo težave.Glavni kontrolni signali (program, init, Done in CCLK) se delijo v vseh FPGA.Ko gre program, se vsi čipi pripravijo na konfiguracijo.Podatki tečejo iz prvega čipa v dout do naslednjega čipa D0-D7, kar omogoča marjetico več naprav.Signal CCLK ure ohranja vse v sinhronizaciji.Ta nastavitev je uporabna, kadar je treba več FPGA hitro programirati skupaj in v pravem vrstnem redu.

Specifikacije XCS20-3TQ144I

Tip	Parameter
Proizvajalec	AMD/XILINX
Serija	Spartan®
Embalaža	Pladenj
Status dela	Zastarelo
Število laboratorijev/CLB	400
Število logičnih elementov/celic	950
Skupni ovnovski koščki	12800
Število V/I.	113
Število vrat	20000
Napetost - Dobava	4.5V ~ 5,5V
Vrsta pritrditve	Površinski nosilec
Delovna temperatura	-40 ° C ~ 100 ° C (TJ)
Paket / ohišje	144-LQFP
Paket dobaviteljskih naprav	144-TQFP (20x20)
Številka osnovnega izdelka	XCS20

Aplikacije XCS20-3TQ144I

Digitalna obdelava signalov (DSP)

XCS20-3TQ144I je sposoben ravnati z izračuni podatkov, zaradi česar je primeren za naloge DSP, kot so filtriranje, izboljšanje zvoka in obdelava video pretoka.Njegova tkanina FPGA omogoča ustvarjanje logičnih cevovodov po meri, ki učinkovito upravljajo z aritmetično težkimi obremenitvami, ki so pogosti pri zvočni modulaciji, zmanjšanju hrupa in odmevnih sistemih.Bloke za obdelavo lahko prilagodite neposredno v strojni opremi in tako zagotovite manjše zamude in boljše zmogljivosti kot uporaba tradicionalnih mikrokontrolerjev ali splošnih procesorjev.

Komunikacijski sistemi

Na komunikacijskih platformah ta FPGA podpira izvajanje različnih protokolov, ki se uporabljajo pri prenosu podatkov, modulaciji in odkrivanju/popravljanju napak.Ne glede na to, ali je v žičnih sistemih, kot sta Ethernet ali v brezžičnih modulih, XCS20-3TQ144I zagotavlja zanesljivo logično infrastrukturo za časovne kritične in protokol občutljive funkcije.Njeni nastavljivi V/I zatiči in determinirani logični odziv so idealni za ravnanje z roko, kadriranje, usmerjanje paketov in dekodiranje krmilnih signalov v strojni opremi po meri.

Kontrolni sistemi in industrijska avtomatizacija

V tovarniški avtomatizaciji, robotiki ali motoričnih aplikacijah XCS20-3TQ144I ponuja močne sposobnosti časa in obdelave za upravljanje vhodov senzorjev in izhodov aktuatorjev.Lahko oblikujete natančne krmilne zanke, ki zagotavljajo sinhronizirano gibanje in hitre odzive na povratne informacije, odlične v strojih CNC, transporterjev in sistemov PLC.Industrijski temperaturni obseg naprave še naprej zagotavlja njegovo trajnost in zmogljivost v ostrih operativnih okoljih.

Sistemi za zajem podatkov

Možnosti vzporedne obdelave FPGA omogočajo učinkovito pri zbiranju in ravnanju z velikimi količinami podatkov iz analognih-digitalnih pretvornikov (ADC), senzorjev ali drugih merilnih naprav.To je dragoceno pri znanstvenih instrumentih in okoljskem spremljanju, kjer je treba podatke obdelati in analizirati na kraju samem, preden jih zabeležimo ali prenašamo.Sposobnost prilagajanja logike omogoča filtriranje, stiskanje in oblikovanje senzorskih tokov.

Obdelava slike in video

V aplikacijah, ki so usmerjene v slike, kot so nadzor, medicinsko slikanje in strojni vid, lahko XCS20-3TQ144i obdela vizualne podatke.Podpira funkcije zaznavanja robov, sledenja predmetov ali manipulacije s pikami neposredno v strojni opremi.To odstrani ozko grlo, s katerim se CPU-ji s splošnim namenom soočajo pri nalogah z visokim okvirom in omogočajo boljše delovanje v aplikacijah, ki zahtevajo hitre reakcijske čase, kot so avtomatizirani pregledni sistemi.

Omrežna oprema

Uporablja se v usmerjevalnikih, stikalih in krmilnikih omrežnih vmesnikov, FPGA lahko upravlja s preklopom paketov, prevajanje protokolov in upravljanje medpomnilnikov.Lahko izklopite posebne funkcije, kot sta pregled glave ali preverjanje preverjanja v FPGA, pri čemer optimizira sistem za nižjo zamudo in večjo prepustnost.Njegova široka združljivost V/I in programabilna logika tudi olajšata premoženje med različnimi komunikacijskimi standardi.

Avtomobilska elektronika

Ta naprava se dobro ujema v sistemih vozil, kot so infotainment, instrumentacija na armaturni plošči in napredni sistemi za pomoč vozniku (ADAS).Njegova sposobnost, da prenese industrijske temperature, zagotavlja stabilnost v okolju vozila.Naloge, kot so obdelava signalov za vhode kamer, integracija podatkov iz več podsistemov vozil ali nadzor komunikacijskih avtobusov v vozilu, je mogoče prilagoditi v tem FPGA.

Vesoljski in obramba

V obrambi in avioniki, kjer sta pomembna zanesljivost in determinirano vedenje, se XCS20-3TQ144i uporablja za obdelavo radarskih signalov, šifrirano komunikacijo in ravnanje s telemetrijo.Njegova nehlapna konfiguracija in toleranca za sevanje (do neke mere zaradi svoje enostavnejše arhitekture) je primerna za letalske sisteme in kritične operacije.

Preskusna in merilna oprema

Osciloskopi, logični analizatorji in generatorji signalov imajo koristi od zmogljivosti in ponovne konfiguracije te FPGA.Omogoča izgradnjo prilagodljivih preskusnih platform, pri katerih lahko funkcije, kot so sprožitev, generiranje valov ali analiza signala, prilagodite postprodukcijo z reprogramiranjem logike, izboljšanjem vsestranskosti in razširitev življenjske dobe izdelka.

Podobni deli XCS20-3TQ144I

• XCS20-4TQ144C

XCS20-4TQ144C je alternativa XCS20-3TQ144i, ki je nameščena v istem paketu TQFP s 144-polnimi in ponuja enake 113 V/I zatiče in 20.000 sistemskih vrat.Ključna razlika je v njeni hitrostni stopnji, kjer oznaka "-4" kaže na nekoliko nižjo zmogljivost v primerjavi z različico "-3".Deluje v komercialnem temperaturnem območju (od 0 ° C do +85 ° C), zaradi česar je nadomestilo za aplikacije, ki ne zahtevajo okoljske tolerance v industrijskem razredu.Za zapuščene modele, ki dajejo prednost združljivosti paketov nad največjo zmogljivostjo, ta naprava ponuja brezhibno zamenjavo spusta.

• XCS20-4PQ208C

Ta varianta je na voljo v večjem 208-pinskem paketu PQFP in podpira 160 zatičev I/O, kar je več kot 113 XCS20-3TQ144i.Ohranja isto logično zmogljivost in hitrost (-4), ki ponuja enake zmogljivosti obdelave.Zaradi razširjenega števila V/I je idealno za modele, ki zahtevajo več zunanjih povezav, kot je kompleksno nadzor vmesnika ali vzporedna obdelava podatkovnih vhodov.To je primerna alternativa, ko morate povečati V/I, ne da bi spremenili izvajanje jedrne logike.

• XCS20-4VQ100C

XCS20-4VQ100C je kompaktna možnost v 100-polni VQFP paketu s 77 V/I zatiči, ki ohranja enakih 20.000 sistemskih vrat in -4 hitrosti.Čeprav ima manj zatičev, je njegov manjši odtis idealen za vesoljsko omejene modele, kjer so deske nepremičnine omejene.Zaradi tega je najboljša alternativa tistim, ki želijo miniaturizirati svojo strojno opremo in hkrati ohraniti jedro FPGA funkcionalnosti, zlasti v vgrajenih sistemih ali prenosne aplikacije.

Koraki programiranja XCS20-3TQ144I

1. Vnos v oblikovanje

Programiranje se začne z ustvarjanjem oblikovanja digitalnega vezja z uporabo jezika opisa strojne opreme (HDL), kot sta VHDL ali Verilog.Ta korak se izvede v programski opremi Xilinx ISE WebPack, ki ponuja integrirano razvojno okolje za pisanje in upravljanje vaše kode FPGA.V tej fazi določite vedenje svojih logičnih funkcij, registrov, državnih strojev in vmesnikov glede na zahteve vaše aplikacije.

2. Sinteza in izvajanje

Ko je koda HDL zapisana, jo je treba sintetizirati.Ta postopek prevede vašo kodo na visoki ravni v mrežni seznam na ravni vrat, ki ustreza notranjim logičnim blokom XCS20-3TQ144i.Po sintezi faza izvajanja preslika mrežni seznam na fizične vire FPGA.Dodeli logične elemente, poti medsebojne povezave in zagotavlja, da so omejitve časovne omejitve izpolnjene.Tu ISE optimizira vaš dizajn za območje, hitrost ali moč, odvisno od izbranih nastavitev.

3. Generacija bitstream

Po izvedbi se zasnova pretvori v konfiguracijsko datoteko, znano kot bitstream (.BIT).Ta datoteka vsebuje vse informacije, potrebne za programiranje FPGA, vključno s postavitvijo logičnih blokov, usmerjanjem in konfiguracijskimi bitmi.Ta korak je pomemben, ker bitstream deluje kot most med zasnovo programske opreme in konfiguracijo strojne opreme.

4. Programiranje FPGA

Če želite naložiti bitstream v FPGA, boste uporabili orodje za programsko opremo, ki je vključeno v ISE.Začnite s povezovanjem XCS20-3TQ144i z računalnikom prek združljivega programerja JTAG, kot je XIlinx Platform Cable USB.Zaženite vpliv in zaznal bo napravo FPGA s pomočjo mejnih skeniranja.Nato dodelite svojo ustvarjeno .Bit datoteko zaznani napravi in ​​sprožite postopek programiranja.Orodje prenaša bitstream v napravo in konfigurira svojo notranjo logiko.

5. Preverjanje

Ko je programiranje končano, preverite, ali se FPGA obnaša, kot je predvideno.To je mogoče storiti s funkcionalnim testiranjem na razvojni plošči ali testnem tesnem ali z zagonom simulacije znotraj ISE z uporabo izhodov valovnih oblik.Če izhod ne ustreza pričakovanjem, se vrnite k korakom vnosa ali sinteze za odpravljanje težav in revizijo logike.

Dimenzije embalaže XCS20-3TQ144I

• Vrsta paketa: 144-TQFP (Tanka Quad Flat Pack)

• Velikost telesa: 20 mm × 20 mm

• Nagib (Razmik svinca): 0,5 mm

• Vrsta pritrditve: Površinski nosilec

• Paket/ohišje: 144-LQFP (nizko profilni paket Quad Flat)

Proizvajalec XCS20-3TQ144I

XCS20-3TQ144I je prvotno izdelal Xilinx, vodilno podjetje na področju programirljivih logičnih naprav, znanih po pionirski tehnologiji FPGA.Po Xilinxovi pridobitvi Napredne mikro naprave (Amd ) Leta 2020 se vsi izdelki Xilinx FPGA, vključno z XCS20-3TQ144i, zdaj tržijo in podpirajo pod blagovno znamko AMD.AMD še naprej podpira Xilinxovo zapuščino inovacij, saj ponuja robustno oblikovalsko podporo, dolgoročno upravljanje življenjskega cikla in integracijo znotraj širšega portfelja prilagodljivih računalniških rešitev.Kot uradni proizvajalec AMD zagotavlja dostop do dokumentacije, programskih orodij in virov, potrebnih za uporabo zapuščenih in trenutnih družin FPGA.

Zaključek

XCS20-3TQ144I je zanesljiv in prilagodljiv čip, ki dobro deluje v številnih elektronskih projektih, zlasti tistih, ki potrebujejo srednje stopnje logike in močan nadzor v/I.Lahko se spopada s težkimi okolji, podpira programiranje v sistemu in dobro deluje za stvari, kot so obdelava signalov, industrijski stroji, komunikacijski sistemi in drugo.Podobne različice čipa lahko izberete tudi z več ali manj zatičev, odvisno od vaših oblikovalskih potreb.Programiranje je enostavno z uporabo orodij XIlinx.Čeprav je iz starejše družine FPGA, je še danes uporaben in ga v celoti podpira AMD, podjetje, ki zdaj upravlja z vsemi čipi Xilinx.
