Razumevanje kvadratnih valovnih oblik v elektroniki

Kvadratne valovne oblike so velik del delovanja elektronskih naprav, zlasti v sistemih, ki se ukvarjajo z digitalnimi signali.Te valovne oblike so preproste oblike, vendar zelo koristne, preklapljajo med visokimi in nizkimi nivoji v čistem, ponavljajočem se vzorcu.Našli jih boste v stvareh, kot so časovniki, ure, generatorji zvoka in krmilni sistemi.V tem članku boste izvedeli, kaj so kvadratne, pravokotne in pulzne valovne oblike, kako izgledajo in zvenijo ter kako se uporabljajo v resničnih vezjih.Opazili boste tudi, kako so kvadratni valovi zgrajeni s sinusnimi valovi in ​​kako jih ustvarjati z različnimi orodji, kot so časovniki, mikrokontrolerji in generatorji signalov.Ne glede na to, ali ste samo radovedni ali delali na projektu, vam bo ta vodnik pomagal bolje razumeti kvadratne valovne oblike.Začnimo.

Katalog

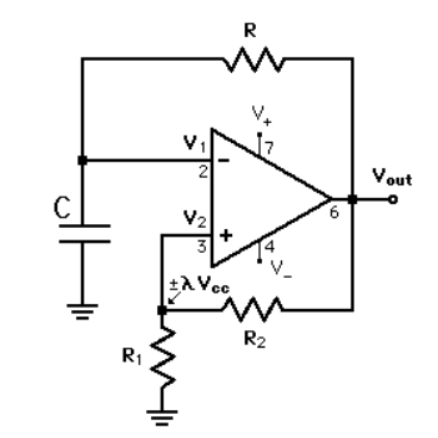

Slika 1. Generator kvadratnih valovnih oblik

Kaj so kvadratne, pravokotne in impulzne valovne oblike?

Kvadratne, pravokotne in impulzne valovne oblike so vrste signalov, ki preklapljajo med dva ravni - običajno visoka in nizka napetost.Te valovne oblike se veliko uporabljajo v elektroniki, zlasti v digitalna vezja, kjer signali so vklopljeni ali izklopljeni, kot 1s in 0 v binarni.A kvadratna valovna oblika je ena najpogostejših.Preklopi enakomerno med visokimi in nizkimi državami, porabite enako količino časa v vsakem.To ustvarja vzorec, ki je videti kot popolni kvadratki, ko ga vidimo na grafu, zato se imenuje kvadratni val.

V idealnem svetu bi bila sprememba med visoko in nizko v kvadratni valovni obliki takojšnja - signal bi se zasukal iz enega stanja v drugo brez zamude.Toda v resničnem življenju ta premik traja majhen čas.Zato čas vzpona (kako hitro gre navzgor) in čas padca (kako hitro pade) se pogosto pozorno preučijo pri analizi teh valovnih oblik.

Medtem ko se izraz "kvadratni val" včasih uporablja za katero koli dvostopenjsko valovno obliko, obstaja posebna razlika.Če valovna oblika porabi Več časa visok kot nizko - ali obratno - se imenuje pravokotna valovna oblika. Še vedno prehaja med dvema stanjem, ampak Čas ni enak.Za daljši čas je lahko visoko in nizko za daljše ali obratno.

Slika 2. Kvadratna valovna oblika

Potem je tu impulzna valovna oblika.Za razliko od kvadratnih ali pravokotnih valovnih oblik se impulzi ne ponavljajo vedno.Lahko se zgodijo enkrat ali občasno, odvisno od situacije.Utrip se lahko pojavi, ko napetost zadene določeno točko ali ko jo sproži kakšen dogodek.Ti impulzi se pogosto uporabljajo za pošiljanje podatkov ali nadzornih signalov v vezjih.

Te valovne oblike se morda zdijo osnovne, vendar igrajo veliko vlogo pri tem, kako elektronske naprave govorijo, predelajo signale in opravljajo naloge v zakulisju.

Kako izgleda kvadratni valovni obliki?

Kvadratna valovna oblika je enostavno prepoznati, ko jo vidite.Ima zelo preprosto in ostro obliko - Skoči naravnost do visoke ravni, torej za trenutek ostane tam spusti naravnost na nizko raven, in ponovi ta vzorec vedno znova.Na grafu ali zaslonu osciloskopa je videti kot vrstica povezanih kvadratov ali blokov, ki se v čistem, običajnem ritmu dvigajo navzgor in navzdol.

Kar naredi kvadratno valovno obliko resnično "kvadratno", je, da porabi Enako čas v visokem stanju, kot v nizkem stanju.To ravnovesje je tisto, kar mu daje ime.Če bi na to gledali kot na vzorec stikal za luči, bi bilo tako, kot da bi vklopili luč dve sekundi, dve sekundi, za dve sekundi, spet dve sekundi in tako naprej.Da se enakovredni čas imenuje a 1: 1 razmerje med oznako in prostorom - Pomeni ujemanje "ON" in "OFF".

Čeprav se izraz "kvadratni val" uporablja precej ohlapno, v tehničnem smislu Če čas, porabljen v visokih in nizkih državah, ni enak, ni več prava kvadratna valovna oblika.Takrat namesto tega postane pravokotna valovna oblika.Toda oba si še vedno delita ta isti dvostopenjski slog-razlika je ravno v tem, kako dolgo traja vsaka raven.Ta čisti, preklopni vzorec je tisto, kar naredi kvadratne valovne oblike tako uporabne v digitalni elektroniki, saj jasno kažejo spremembo iz ene države v drugo.

Kako zveni kvadratni valovni obliki?

Če ste že kdaj slišali kvadratno valovno obliko, boste opazili, da ima oster, buren zvok - veliko bolj intenziven kot gladek sinusni val.Ta ostrina izvira iz oblike samega vala.Ker ima kvadratni val hitre, nenadne skoke med visokimi in nizkimi nivoji, je zvok, ki ga proizvaja, bolj rezan in manj gladek do ušesa.

Slika 3. Zvočni prikaz kvadratne valovne oblike

Kvadratni valovi so polni tistega, kar se imenuje harmonike - To so dodatne frekvence, ki so na vrhu glavnega tona.To je tisto, kar daje kvadratni valovi njihov bogat, vrtoglavi značaj.V glasbeni ali zvočni zasnovi so to koristne, če želite več pozornosti ali edinstven ton.Zaradi tega se pogosto uporabljajo v sintetizatorjih in elektronskih instrumentih.Medtem ko sinusni val morda zveni mehko in čist, kvadratni val prihaja skozi močnejši in bolj agresiven, kar je lahko super, ko želite zvok, ki izstopa.

Pomembne stvari o kvadratnih valovih oblikah

Kvadratne valovne oblike se veliko uporabljajo v elektroniki, zlasti v digitalna vezja.To so vezja, kjer signali so vklopljeni ali izklopljeni.Kvadratna valovna oblika se popolnoma prilega, ker je stikala med dvema stopnjama: visoki in nizki.To napravi olajša branje in odzivanje na signal.

V digitalnih sistemih se običajno imenuje visoka raven "1" in se imenuje nizka raven "0". Morda jih tudi slišite Visoko in nizko.Te nalepke pomagajo pokazati, kdaj je signal aktiven ali neaktiven.Ne glede na to, ali delate s preprostimi logičnimi čipi ali naprednimi mikrokontrolerji, kvadratne valovne oblike so pogosto del procesa.Navajeni so nadzorujejo dejanja, pošiljajo podatke ali obdržite čas v številnih vrstah naprav.

Ker se lahko napetostne ravni lahko nekoliko razlikujejo, večina sistemov Določite obseg za tisto, kar šteje za visoko ali nizko.To omogoča, da naprave delujejo pravilno, tudi če signal ni popolnoma enak.Obstajajo Nekaj ​​ključnih delov kvadratne valovne oblike, ki jih morate razumeti da ga pravilno uporabljate.

Časovno obdobje

Časovno obdobje vam pove, koliko časa traja, da se en celoten cikel valovne oblike zgodi.To vključuje spet od nizke do visoke in nazaj do nizke.To lahko izmerite od enega naraščajočega roba do drugega ali od enega padca do drugega.Tudi če vzpon ali padec ni takojšen, merilna orodja vedno uporabljajo isto sprožilno točko, zato rezultati ostanejo natančni.Poznavanje časovnega obdobja vam pomaga razumeti, kako hitro se ponavlja valovna oblika.

Frekvenca

Frekvenca kaže, kolikokrat se valovna oblika ponovi v eni sekundi.Izmeri se v Hertzu (HZ).Če se valovna oblika ponovi enkrat vsako sekundo, ima frekvenco 1 Hz.Če se v sekundi ponovi tisočkrat, je to 1000 Hz ali 1 kHz.Preprosto lahko preklapljate med frekvenco in časovnim obdobjem s to preprosto formulo:

Frekvenca = 1, deljena v časovnem obdobju

Časovno obdobje = 1, deljeno s frekvenco

Amplituda

Amplituda je napetostna višina valovne oblike.Izmerimo ga lahko od spodaj (nizko) do vrha (visok).V analognih sistemih je to lahko navedeno kot vrhunska ali največja napetost.Toda v digitalnih sistemih je več pomembno, ali se signal bere kot nizek ali visok.

Na primer, v starejših sistemih TTL lahko nizka pomeni napetost med 0 in 0,4 voltov.Visok je lahko med 2 in 5 voltov.Sodobni sistemi lahko uporabljajo nižje napetosti, vendar splošna ideja ostaja enaka.Pomembno je, da se signal očitno prilega nizkemu ali visokemu dosegu, zato lahko digitalne naprave povedo, kaj to pomeni.

Ko se seznanite s časom, frekvenco in amplitudo, boste lažje delati s kvadratnimi valovnimi oblikami v resničnih vezjih.Te preproste valovne oblike lahko naredijo veliko, če se uporabljajo na pravi način.

Kako kvadratne valovne oblike naraščajo in padajo?

Kvadratne valovne oblike so znane po ostrih, čistih prehodih med visokimi in nizkimi napetostnimi stopnjami.Toda v resničnem svetu ti robovi niso v resnici takojšnji.Vsaka kvadratna valovna oblika traja malo časa, da se premakne od nizkega do visokega (imenovan čas vzpona) in od visokega do nizkega (imenovan čas padca).Ta kratka prehodna obdobja se morda zdijo majhna, vendar lahko močno vplivajo na to, kako dobro deluje vezje, zlasti v digitalni elektroniki, kjer je čas pomemben.

Čas vzpona se meri od točke, ko signal doseže 10 odstotkov svoje končne visoke vrednosti do točke, ko doseže 90 odstotkov.Čas padca se meri na enak način, vendar z 90 odstotkov na 10 odstotkov.Te posebne točke pomagajo izogniti se rahlemu zaokroževanju ali hrupu, ki se lahko zgodi na samem začetku ali koncu prehoda.V nekaterih primerih boste morda opazili meritve, od 5 do 95 odstotkov, vendar je to manj pogosto.

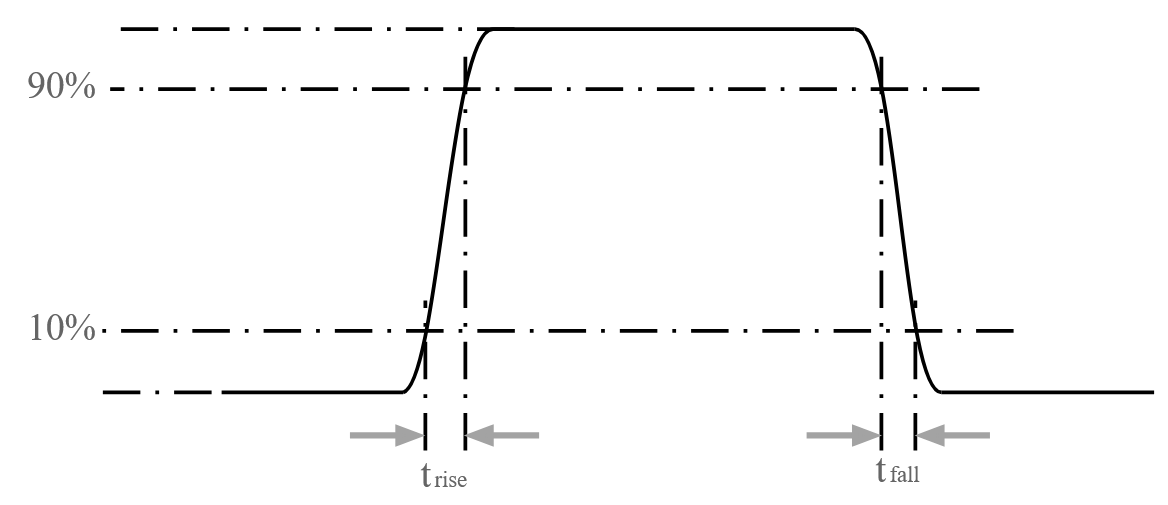

Slika 4. Časovne točke vzpona in padca v kvadratni valovni obliki

Te meritve so pogosto podane v nanosekundah, zlasti v hitrih digitalnih sistemih.Če je čas vzpona ali padca prepočasen, bi lahko povzročil težave, kot so napačne signale ali težave s časom v vezju.Zato boste pogosto videli vrednosti vzpona in padca, ki so navedene v specifikacijah naprav, kot so generatorji signalov ali logični čipi.

Če veste, kako hitro se valovna oblika dvigne ali pade, lahko bolje razumete, ali bo v vašem projektu nemoteno deloval.Pomaga tudi, ko odpravljate težave ali poskušate izboljšati kakovost signala.Čeprav se te spremembe zgodijo zelo hitro, so pomemben del, kako se kvadratne valovne oblike obnašajo v resničnih vezjih.

Kako so kvadratne valovne oblike narejene iz sinusnih valov?

Na prvi pogled je kvadratna valovna oblika videti zelo drugačna od gladkega sinusnega vala.Eden je oster in blokiran, druga mehka in ukrivljena.Če pa razbijete kvadratno valovno obliko s pomočjo nečesa, imenovanega Fourierova analiza, boste videli, da je dejansko narejena tako, da skupaj dodate vrsto sinusnih valov.To se morda zdi presenetljivo, vendar je to fascinanten način razumevanja, kako se gradijo oblike valov.

Ko analiziramo kvadratno valovno obliko, se izkaže, da gre za mešanico več sinusnih valov, ki so vsi povezani med seboj.Ti valovi se imenujejo harmonike.Prva, znana kot temeljni, postavlja glavno frekvenco kvadratnega vala.Potem pridite drugi: tretja harmonika (ki je trikrat večja od pogostosti temeljnega), peta harmonika, sedma in tako naprej.Vsak od njih je neparno številčna številka temeljne frekvence in vsaka je nekoliko šibkejša od zadnjega.

Slika 5. Sinusne komponente, ki tvorijo kvadratni val

Torej, bolj ko dodate harmonike, več kombinirane oblike začne videti kot kvadratni val.Če bi imeli samo temeljni sinusni val, bi se slišalo in izgledalo kot gladek val.Dodajte tretjo in peto harmoniko in začne se spraviti v kvadrat.Nadaljujte in valovna oblika postane ostrejša in bolj definirana.

Matematično se lahko kvadratni val izrazi kot vsota njegovih harmoničnih sinusnih valov z uporabo naslednje enačbe:

Ta formula kaže, da je popoln kvadratni val narejen z dodajanjem samo neparnih harmonikov sinusnih valov, pri čemer ima vsaka harmonika manj moči kot tista pred njim.

Slika 6. Frekvenčni spekter kvadratne valovne oblike

Če prestavite kvadratno valovno obliko skozi filter z nizkim prehodom - ki blokira večje harmonike -, boste izgubili nekaj te ostre oblike.Robovi se bodo zaokrožili, valovna oblika pa ne bo več videti ali se bo obnašala kot pravi kvadrat.To je zato, ker so tiste višje harmonike tisto, kar daje kvadratni val svoje ostre robove in hitre prehode.

V diagramu spektra kvadratnega vala boste videli močne signale na harmonikah z nenavadnimi številkami-3., 5., 7. in tako naprej.Ti signali padejo v moč, ko gredo višje v frekvenci.Ne boste videli nobene enakomerne harmonike, ker jih kvadratni valovi ne vsebujejo.Ta vzorec je del tistega, kar daje kvadratni valovni obliki njihove edinstvene lastnosti tako v zvoku kot v elektronskem vedenju.

Razumevanje, da je kvadratni val zgrajen iz sinusnih valov, pomaga razložiti, zakaj se obnaša tako, kot se dogaja.Ne glede na to, ali delate z zvokom, časovnimi signali ali logičnimi impulzi, ta skrita struktura harmonike igra veliko vlogo v tem, kako kvadratne valovne oblike delujejo v resničnih vezjih.

Uporaba kvadratnih valovnih oblik v resničnih vezjih

Kvadratne valovne oblike se uporabljajo v številnih različnih vrstah elektronskih vezij, zlasti kjer sta pomembna čas in nadzor.Ena najpogostejših uporab je v Signali ure.V digitalni elektroniki je vsaka operacija pogosto urejena s utripom ure - ponavljajočo se kvadratno valovno obliko, ki sistemu pove, kdaj se premakniti na naslednji korak.Mikrokontrolerji, procesorji in drugi digitalni čipi se za pravilno delovanje zanašajo na ta stalen ritem.

Našli boste tudi kvadratne valove Modulacija širine impulza (PWM), ki se uporablja za nadzor naprav, kot so motorji, LED ali celo zvočni signali.S spreminjanjem, kako dolgo signal ostane visok ali nizek med vsakim ciklom, lahko prilagodite stvari, kot sta svetlost ali hitrost, ne da bi morali spremeniti napetost.To je koristno pri stvareh, kot so krmilniki oboževalcev, zatemnitveni vezji in robotika.

Prikaz je še en običajni kvadratni valovi preklopna vezja.Te se uporabljajo za hitro vklop in izklop komponent, na primer v napajalnikih, sistemih signalnih modulacij ali digitalnih logičnih vrat.Ker se kvadratni valovi čisto spreminjajo med visokimi in nizkimi stanji, so kot nalašč za ravnanje s temi vrstami preklopa.

V pomoč so tudi v testiranje in odpravljanje napak.Če oblikujete vezje in želite preveriti, kako se odziva na signale, je kvadratni val iz funkcijskega generatorja pogosto prva stvar, ki jo boste poskusili.Pomaga razkrivati, kako vezje obravnava hitre prehode, kar je še posebej pomembno pri hitrih ali digitalnih modelih.

Kako ustvariti kvadratne valovne oblike?

Obstaja več preprostih in zanesljivih načinov za ustvarjanje kvadratnih valovnih oblik, ne glede na to, ali delate na preprostem projektu elektronike ali gradite naprednejši sistem.Eno najpogostejših orodij za to je 555 Timer IC.To je majhen, poceni čip, ki se desetletja uporablja tako v hobiju kot v profesionalnih vezjih.Ko je nastavitev v Astable načinu, 555 Timer ustvari neprekinjen kvadratni val in lahko prilagodite frekvenčni in delovni cikel s spreminjanjem nekaj uporov in kondenzatorja.

Druga priljubljena metoda je uporaba mikrokontrolerji.Ti drobni programirljivi čipi, kot so tisti v Arduinu ali drugih razvojnih ploščah, lahko skozi svoje digitalne izhodne zatiče ustvarijo kvadratne valove.Lahko napišete kratek del kode, ki v rednih presledkih vklopi in izklopi PIN.Številni mikrokontrolerji podpirajo tudi PWM (modulacija utripa-širine), ki vam omogoča nadzor nad visokim in nizkim časom vsakega impulza - uporabno, če potrebujete kvadratni val, ki ni popolnoma uravnotežen.

Za natančnejši ali prilagodljiv nadzor lahko uporabite a Funkcijski generator ali generator signala.To so orodja, ki vam omogočajo, da nastavite natančno frekvenco, amplitudo in obliko valovne oblike, vključno s kvadratnimi valovi.Pogosto se uporabljajo v laboratorijih ali testiranju nastavitve, kjer sta natančnost in doseg pomembnejša.

Kvadratne valovne oblike je mogoče ustvariti tudi s pomočjo vezja oscilatorja.Ta vezja so zgrajena s komponentami, kot so tranzistorji, kondenzatorji ali operativni ojačevalniki.Glede na to, kako so zasnovani, lahko sami ali v kombinaciji z drugimi tipi valovnih oblik proizvajajo kvadratne valove.

V digitalnem svetu lahko celo ustvarite kvadratne valovne oblike programska oprema .Če delate z zvokom, simulacijami ali digitalnim obdelavo signalov, lahko napišete kodo, ki ustvarja podatke o kvadratnih valovih in jih pošlje v izhodno napravo.To je običajno pri sintezi glasbe ali pri testiranju programskih sistemov, ki potrebujejo časovne signale.

Zaključek

Kvadratne valovne oblike so lahko videti preprosto, vendar igrajo veliko vlogo pri delovanju elektronskih sistemov.Od časa in preklopa do nadzora zvoka in signala se uporabljajo na več različnih načinov.Videli ste, kako se ustvarjajo, kako se obnašajo in kje se prikazujejo v resničnih vezjih.S tem osnovnim znanjem boste lažje razumeti ali uporabljati kvadratne valovne oblike v lastnih projektih ali učenju.
