LC5768MC-75F256C CPLD: funkcije, specifikacije, prednosti in aplikacije

Ta priročnik pojasnjuje LC5768MC-75F256C, majhen, a močan čip, ki ga je izdelal rešetkasti polprevodnik.Pokaže, kaj počne čip, kako deluje, kako ga programirati in kje ga je mogoče uporabiti.Če iščete čip, ki obravnava logične naloge, uporablja nizko moč in deluje v številnih napravah, vam bo ta vodnik pomagal razumeti, zakaj je LC5768MC-75F256C dobra možnost.

Katalog

Kaj je LC5768MC-75F256C?

The LC5768MC-75F256C je visokozmogljiva kompleksna programirljiva logična naprava (CPLD), del družine ISPXPLD 5000MC.Ta naprava je zasnovana okoli 1,8V jedrne arhitekture in zagotavlja robustno logično gostoto, ki vključuje 768 makrocelic.Kot član serije 5000MC predstavlja napredne rešitve CPLD, ki ponujajo zanesljiv nadzor časovne ureditve, učinkovito logično izvajanje in nizko delovanje moči, vse optimizirane za vgrajene in hitre digitalne sisteme.Družina ISPXPLD 5000MC izboljšuje zmogljivosti tradicionalnih CPLD-jev z uvedbo večfunkcijskih blokov (MFB) in fleksibilno podporo V/I, s čimer je LC5768MC-75F256C TOLIKO IZBOR za razširljivo logično integracijo.Ta naprava s svojo dokazano zanesljivostjo in arhitekturo, prilagojena za determinirane zmogljivosti, služi kot zanesljiv gradnik v digitalnem oblikovanju.

Iščete LC5768MC-75F256C?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

LC5768MC-75F256C Funkcije

• 768 makrocelic (arhitektura na osnovi MFB)

Naprava integrira 768 makrocelic, organiziranih v naprednih večfunkcijskih blokih (MFB), ki podpira logiko visoke gostote z vgrajenimi aritmetičnimi in pomnilniškimi zmogljivostmi.Ti MFB omogočajo prilagodljivo konfiguracijo za funkcije logike, dvojnega pristanišča SRAM, FIFO in CAM.

• 1.8V jedrna napetost (MC varianta)

Ta različica serije MC deluje z 1,8V jedrom, ki ponuja manjšo porabo energije za prenosne in visoko učinkovite modele.Kljub nizki napetosti ohranja močne zmogljivosti in logične gostote.

• 7,5 NS zakasnitev širjenja (stopnja hitrosti -75)

Dosega največjo zamudo pri širjenju pin-pin v višini samo 7,5 nanosekund, zaradi česar je primeren za zmerne digitalne aplikacije z zmernimi in visokimi hitrostmi.-75 hitrostna stopnja uravnoteži moč in hitrost v vgrajenih sistemih.

• 193 programirljivi zatiči V/I

Čip ponuja 193 V/I zatičev, ki podpirajo več napetostnih standardov in protokolov.Ti zatiči so v celoti programirljivi in ​​omogočajo prožno povezovanje z drugimi logičnimi ali analognimi napravami.

• Superwide Logic Support (do 136 vhodov na blok)

Vsak MFB podpira zelo široke logične funkcije z do 136 vhodnimi signali, kar omogoča kompleksno kombinirano logiko v manj logičnih ravneh.To zmanjšuje zakasnitev širjenja in poenostavi logično sintezo.

• Vgrajena podpora za dvojno pristanišče SRAM, FIFO in Ternary Cam

MFB -ji so konfigurirani tako, da delujejo kot SRAM (eno/dvojno vrata), FIFOS ali Ternary vsebino, ki ga je mogoče nasloviti.Ta prilagodljivost omogoča logično zasnovo, bogato s pomnilnikom, v kompaktnem CPLD.

• PLL na čipu (sysclock ™)

Vgrajeni PLL podpira množenje/delitev ure od 1 × do 32 ×, faznega prestavljanja in zunanjih povratnih informacij.Pomaga upravljati s časom in nagib v sinhronih sistemih za visoke hitrosti.

• Široka V/I standardna podpora (SYSIO ™)

Bloki V/I podpirajo široko paleto signalnih standardov, vključno z LVCMOS, LVTTL, SSTL, HSTL, GTL+, LVDS in LVPECL.To omogoča mešano napetost in diferencialno signalizacijo na eni napravi.

• Programiranost v sistemu (ISPXP ™)

Naprava podpira programiranje v sistemu prek vmesnika IEEE 1532 ali sysconfig.Na plošči se lahko reprogramira, ne da bi jo odstranili, kar omogoča posodobitve oblikovanja in ponovni konfiguracijo polja.

• Preizkus mejnega skeniranja (IEEE 1149.1 skladen)

Popolna podpora za skeniranje JTAG omogoča trdno testiranje na ravni plošče in odpravljanje napak.To zagotavlja skladnost s sodobnimi testnimi zahtevami in poenostavlja potrjevanje v proizvodnji.

• 5V strpni I/O.

Kljub 1,8 V jedru so banke V/I strpne do 5V signalov, ki podpirajo zapuščene napetostne vmesnike.To izboljšuje združljivost s starejšimi sistemi in mešanimi napetostnimi okolji.

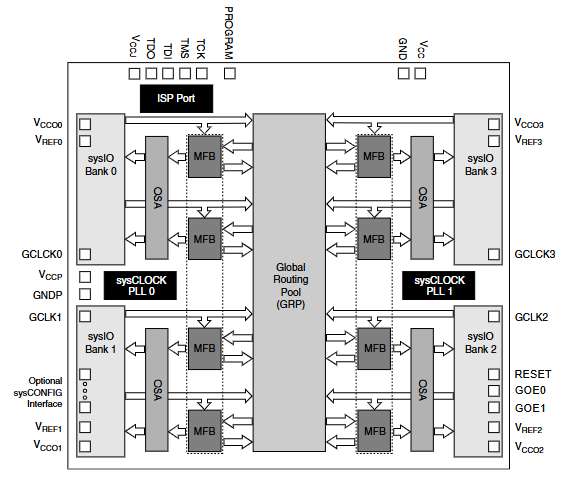

Diagram blokov ISPXPLD 5000MX/5000MC

Blok diagram LC5768MC-75F256C v družini ISPXPLD 5000MX/5000MC poudarja, kako je čip strukturiran za upravljanje programirljivih logičnih nalog.V središču je globalni usmerjevalni bazen (GRP), ki deluje kot glavno središče za povezavo, ki povezuje različne logične in funkcionalne bloke, tako da se lahko signali učinkovito premikajo po celotni napravi.Na obeh straneh GRP sta dve fazni zanki (PLL0 in PLL1), del sistema SYSCLOCK.Ti ustvarjajo natančne in nastavljive signale ur, ki pomagajo ohraniti natančnost časovne razporeditve za hitro delovanje po čipu.

Okoli GRP in PLL -jev so štiri banke sysio.Vsaka banka vsebuje nastavljive sistemske matrike (CSA) in večfunkcijske bloke (MFB).CSA obravnavajo osnovno logično obdelavo, medtem ko MFB podpirajo naprednejše funkcije, kot so matematične operacije in pomnilniške funkcije.Ta razporeditev omogoča napravi močno prilagodljivost V/I in olajša obseg za različne aplikacije.Na diagramu so jasno prikazane tudi priključke za napajanje in ure.Za vzdrževanje stabilne moči po čipu se distribuira več zatičev VCC, VREF in GND.Globalni vhodi ure (GCLK0 v GCLK3) omogočajo, da se zunanje ure podajajo v sistem in delujejo z GRP in PLL.

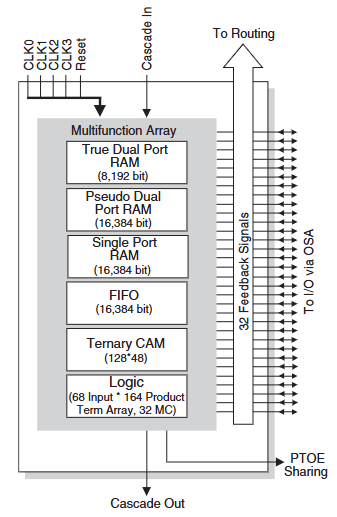

Diagram večfunkcijskega bloka (MFB)

Večfunkcijski blok (MFB) v LC5768MC-75F256C ISPXPLD 5000MX/5000MC združuje tako pomnilniške kot logične funkcije za podporo prilagodljivim potrebam po oblikovanju.Podpira več vrst pomnilnika, vključno z resničnim dvojnim portma (8.192 bitov), ​​Pseudo Dual Port Ram, FIFO in enojnim port RAM -a (vsak do 16.384 bitov), ​​ter Ternary Cam (128 × 48).Te možnosti pomnilnika naredijo MFB uporaben za medsebojno zaščito podatkov, začasno shranjevanje in hitro iskanje podatkov.

MFB ima tudi močne logične zmogljivosti.Vključuje 68-vhodno matriko s 164 proizvodi in 32 makrocelic, kar omogoča izvajanje zapletenih logičnih operacij.Uporablja več vhodov ure (CLK0 do CLK3) in ponastavitve signala za nadzor časa in operacij.Za razširitev funkcionalnosti vrat kaskade v/out omogočajo povezovanje MFB -jev skupaj po blokih.Vmesnik QSA (Quad System Array) povezuje MFB z V/I bankami za hitro komunikacijo z zunanjimi sistemi.Skratka, MFB je zmogljiva, fleksibilna enota, ki obravnava tako pomnilniške kot logične naloge, kar napravi pomaga dobro pri vgrajenih in hitrih aplikacijah.

Specifikacije LC5768MC-75F256C

Tip	Parameter
Proizvajalec	Lattice Semiconductor Corporation
Serija	ISPXPLD® 5000
Embalaža	Obsega
Status dela	Aktivno
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	7,5 ns
Napajanje napetosti - notranja	1,65V ~ 1,95V
Število logičnih elementov/blokov	24. 24
Število makrocelic	768
Število V/I.	193
Delovna temperatura	0 ° C ~ 90 ° C (TJ)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	256-BGA
Paket dobaviteljskih naprav	256-FPBGA (17x17)

LC5768MC-75F256C aplikacije

1. Telekomunikacije in mreženje

LC5768MC-75F256C je idealen za uporabo v osnovnih postajah, telekomunikacijskih stikalih in optičnih omrežnih enotah, kjer sta potrebna visoka in determinirana logika.Njegov vgrajeni pomnilnik in večkratna podpora V/I Podpora Omogoči obdelavo protokolov, kadriranje podatkov in nadzor nad nizko zamudo.

2. Podatkovna komunikacija in shranjevanje

Ta CPLD je primerna za usmerjevalnike, krmilnike RAID in sisteme diskov-aray, ki zahtevajo učinkovito ravnanje s podatki in hitro obdelavo signalov.Njegova podpora za dvojno pristanišče in FIFO zagotavljata krmiljenje in nadzor pretoka, potrebnega v okolju z visoko prepustnostjo.

3. Protokolski procesorji in vmesniki avtobusov

Z predvidljivimi časovnimi in logičnimi viri z visoko gostoto se LC5768MC odlikuje pri izvajanju mostov avtobusov, vmesnikov na hrbtni ravni in dekoderjev protokola.Omogoča hitre logične odzive in podpira brezhibno integracijo z več signalnimi standardi.

4. Industrijski in IoT nadzorni sistemi

Pri industrijski avtomatizaciji se naprava uporablja za spremljanje, nadzor stroja in logično sekvenciranje.Njegova takojšnja zmogljivost, nizka moč moči in robustne funkcije V/I so primerne za IoT vozlišča in vgrajene krmilnike.

5. Potrošniška in medicinska elektronika

Kompaktni odtis in bogate zmogljivosti za spomin z logično mešanico naredijo ta CPLD dragoceni v prenosnih medicinskih instrumentih in potrošniški elektroniki.Obravnava nadzor sistema, upravljanje vmesnikov in zaporedje moči v velikosti in energijsko občutljivih modelih.

LC5768MC-75F256C Podobni deli

Značilnost	LC5768MC-75F256C	LC5768MV-75F484C	LC5768MV-75FN256C	LC5768MV-5F484C
Družina	ISPXPLD 5000MC	ISPXPLD 5000MV	ISPXPLD 5000MV	ISPXPLD 5000MV
Jedrna napetost	1.8V	3.3V	3.3V	3.3V
Makrocelice	768	768	768	768
Največja frekvenca	~ 150MHz	~ 150MHz	~ 150MHz	~ 200–250MHz
Zamuda za širjenje (TPD)	7,5ns	7,5ns	7,5ns	5ns
Vrsta paketa	256 BALL BGA	484 BALL BGA	256 BALL BGA	484 BALL BGA
Koda paketa	F256C	F484C	Fn256c	F484C
Štetje I/O.	193	317	193	317
V sistemu, ki ga je mogoče programirati	DA	DA	DA	DA
Vgrajena podpora za pomnilnik	Da (SRAM/FIFO/CAM)	DA	DA	DA
JTAG (IEEE 1149.1)	Podprto	Podprto	Podprto	Podprto
Takojšnji	DA	DA	DA	DA
Aplikacija	Nizka moč, gosta logika	Visok I/O, splošni CPLD	Kompaktna 3.3V logika	Hitro 3,3V logika

LC5768MC-75F256C Programski koraki

1. Pripravite svojo desko in orodja

Priključite LC5768MC-75F256C z računalnikom s pomočjo združljivega programskega kabla, kot je rešetka HW-USBN-2B.Prepričajte se, da so linije JTAG pravilno usmerjene in da so uporni upori (npr. 4,7kΩ na TCK) vzpostavljeni, da se zagotovi stabilna komunikacija.

2. Ustvari programsko datoteko

S pomočjo programske opreme Lattice Diamond ali ISPVM sestavite svojo zasnovo in izvozite programsko datoteko JEDEC (.JED).Ta datoteka vsebuje celoten bitstream, ki bo zapisan v konfiguracijski pomnilnik CPLD.

3. Zaženite programsko opremo za programiranje

V računalniku odprite diamantno programer ali sistem ISPVM in preverite, ali je vaš programer pravilno zaznan.Na seznamu izberite napravo LC5768MC-75F256C, da začnete nastaviti.

4. Izvedite programiranje v sistemu (ISP)

Uporabite vmesnik JTAG (IEEE 1532), da naložite datoteko JEDEC neposredno v napravo, medtem ko ostane nameščen na plošči.Bitstream je shranjen v notranjem nehlapnem pomnilniku, kar omogoča takojšnjo konfiguracijo ob zagonu.

5. Preverite in varno konfiguracijo

Po programiranju izvedite operacijo branja, da potrdite, da je bila konfiguracija uspešna.Po potrebi aktivirajte varnostno varovalko, da zaklenete napravo in preprečite nepooblaščeno reprogramiranje ali obratno inženirstvo.

6. Konfigurirajte in ponastavite napravo

Ko je programiranje končano, se naprava lahko samodejno znova zažene ali pa lahko preklopite svoj program ali init zatiče, da prisilimo ponovno nalaganje.CPLD bo nato deloval na podlagi novo uporabljene konfiguracije z determiniranim časom zagona.

7. Neobvezno: reprogramiranje ali posodobitve polja

LC5768MC-75F256C lahko reprogramirate z istim vmesnikom JTAG za posodobitve ali popravke.Poleg tega njegov vmesnik Sysconfig ™ omogoča delno rekonfiguracijo brez popolnega kolesarjenja v naprednih aplikacijah.

Prednosti LC5768MC-75F256C

• Nižje napajanje za prenosne in vgrajene sisteme

V primerjavi s številnimi tradicionalnimi CPLD z višjimi jedrnimi napetostmi LC5768MC-75F256C jedro z nizko močjo 1,8 V pomaga zmanjšati skupno porabo energije sistema.Zaradi tega je privlačna za baterije ali toplotno občutljivo aplikacijo, kjer je toplotni proračun in energetska učinkovitost pomembna.

• Trenutna sposobnost

Za razliko od številnih FPGA ali večjih programirljivih naprav, ki zahtevajo zunanjo konfiguracijo pri vsakem zagonu, ta CPLD ponuja takojšnje vedenje, ki omogoča preprečevanje zamud ali potrebe po zunanjem bliskovnem pomnilniku.To vodi do hitrejšega časa in večje zanesljivosti.

• Bolj predvidljiv čas v primerjavi s FPGA

Deterministično časovno vedenje tega CPLD, zlasti pod težkimi logiki ali V/I obremenitvami, omogoča boljši nadzor v primerjavi s pogosto spremenljivimi časom večjih FPGA.Zaradi tega je bolj primerna za časovno kritične aplikacije, kot so digitalne krmilne zanke, komunikacijski vmesniki in sinhronizirani logični sistemi.

• Učinkovita krivulja učenja in ekosistem orodja za oblikovanje

Za prehod iz 22V10, starejši PAL/GAL ali preproste PLDS, ta naprava ponuja nežno krivuljo učenja prek intuitivnih oblikovalskih orodij Lattice, kot sta Diamond in ISPVM.Mnogi imajo koristi od hitrejšega prototipov in manj integracijskih glavobolov.

LC5768MC-75F256C dimenzije embalaže

• Vrsta paketa: Kroglica z drobnim podaj

• Število pin: 256 kroglic

• Velikost paketa: 17 mm × 17 mm

• Višina paketa: Približno 1,2 mm

• Žoga: Standardni fini naklon običajno 0,8 mm

LC5768MC-75F256C proizvajalec

LC5768MC-75F256C izdeluje Lattice Semiconductor Corporation, ameriško podjetje, ki je priznano za svoje strokovno znanje na področju logičnih naprav, ki jih lahko programirajo majhne moči, majhne moči.Ustanovljena leta 1983 in s sedežem v Hillsboro v Oregonu, rešetka se osredotoča na zagotavljanje FPGA, CPLD -jev in z njimi povezanih razvojnih orodij, prilagojena za aplikacije na komunikacijah, računalništvu, industrijskih, avtomobilskih in potrošniških trgih.Podjetje je znano po dolgih življenjskih ciklih izdelkov, široki podpori orodij za oblikovanje in zanesljivi programibilitaciji v sistemu v svojih družinah naprav.Kot prvotni razvijalec in dobavitelj družine ISPXPLD® 5000MC, rešetka zagotavlja robustno tehnično dokumentacijo, programsko podporo in razpoložljivost s pomočjo pooblaščenih distributerjev in dolgoročnih partnerjev v življenjskem ciklu.

Zaključek

LC5768MC-75F256C je pameten in zanesljiv CPLD, ki ponuja močne logične in pomnilniške funkcije v enem kompaktnem čipu.Uporablja malo moči, se začne takoj in deluje z veliko različnimi vrstami signalov.S 768 makrocelic, vgrajenim pomnilnikom, hitrim uro in prilagodljivimi vhodnimi/izhodnimi možnostmi se dobro prilega izdelkom, kot so telekomunikacijske naprave, industrijski stroji, shranjevalni sistemi in potrošniška elektronika.Njegovo enostavno programiranje, močna zmogljivost in podpora za posodobitve so koristna rešitev tako za nove modele kot za nadgradnje.
